公開番号2025118075
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013165
出願日2024-01-31
発明の名称給湯システム
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24H 15/168 20220101AFI20250805BHJP(加熱;レンジ;換気)
要約【課題】ユーザの利便性を向上させる給湯システムを提供する。
【解決手段】給湯システム100は、タンク21と、制御部190とを備える。制御部190は、タンク21を有する給湯装置1の運転を制御する。制御部190は、デマンドレスポンス要請を受信する。制御部190は、デマンドレスポンス要請に基づいて設定される消費電力を抑制する第1期間以外の期間である第2期間に、タンク21内の熱量が第1基準値以下になった場合は、タンク21内の湯水を加熱する沸き上げ運転を行う。制御部190は、第1期間に、タンク21内の熱量が第1基準値以下になった場合は、沸き上げ運転を行うか否かを判断する。

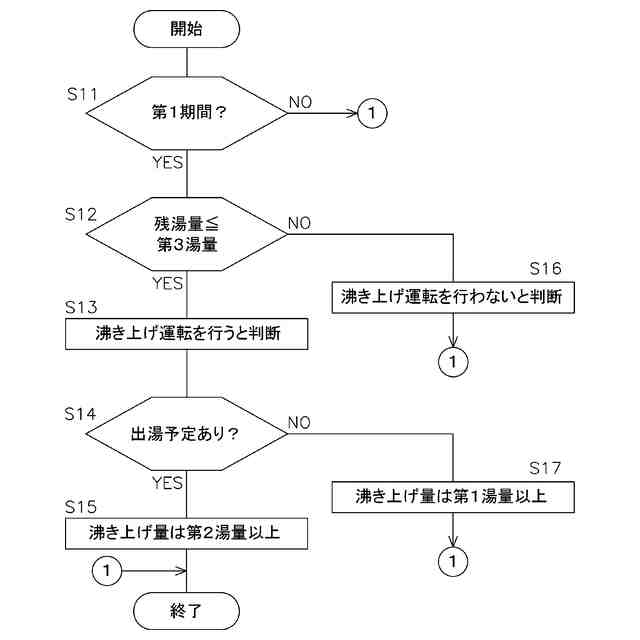

【選択図】図3
特許請求の範囲【請求項１】
タンク（２１）と、
前記タンクを有する給湯装置（１、４）の運転を制御する制御部（１９０、２９０、３９０、４９０）と、
を備え、
前記制御部は、
デマンドレスポンス要請を受信し、
前記デマンドレスポンス要請に基づいて設定される消費電力を抑制する第１期間以外の期間である第２期間に、前記タンク内の熱量が第１基準値以下になった場合は、前記タンク内の湯水を加熱する沸き上げ運転を行い、
前記第１期間に、前記タンク内の熱量が前記第１基準値以下になった場合は、前記沸き上げ運転を行うか否かを判断する、
給湯システム（１００、２００、３００、４００）。
続きを表示（約 870 文字）【請求項２】
前記タンク内の熱量とは前記タンクの残湯量であり、
前記第１基準値とは所定の湯量である第１湯量である、
請求項１に記載の給湯システム。
【請求項３】
前記制御部は、前記第１期間に前記沸き上げ運転を行うと判断した場合、前記沸き上げ運転後の前記残湯量が前記第１湯量以上となるように、前記沸き上げ運転を行う、
請求項２に記載の給湯システム。
【請求項４】
前記制御部は、前記第１期間に前記沸き上げ運転を行うと判断した場合、前記沸き上げ運転後の前記残湯量が、前記第１期間終了後の出湯予定量である第２湯量以上となるよう、前記沸き上げ運転を行う、
請求項２に記載の給湯システム。
【請求項５】
前記制御部は、前記第１期間に、前記タンク内の熱量が前記第１基準値以下になった場合は、前記沸き上げ運転を行わない、
請求項１又は２に記載の給湯システム。
【請求項６】

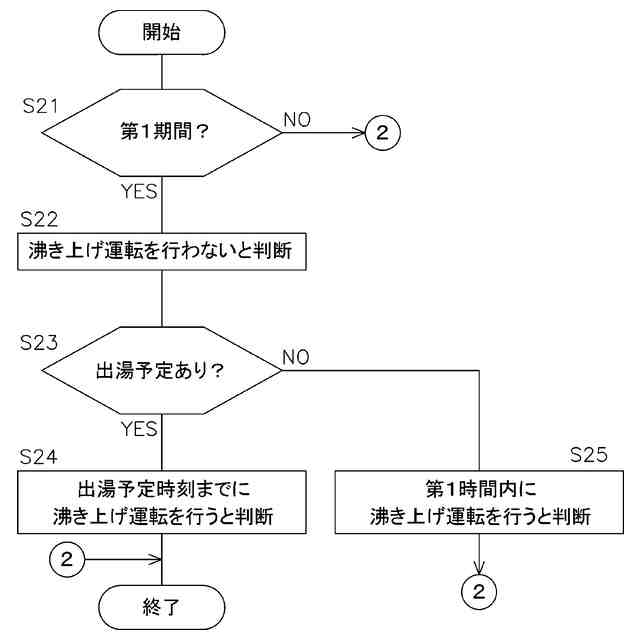

前記制御部は、前記第１期間が経過した後に前記沸き上げ運転を行う、
請求項５に記載の給湯システム。
【請求項７】
前記制御部は、前記第１期間が経過した後に出湯予定がある場合は、前記第１期間が経過した後、出湯予定時刻までの期間に前記沸き上げ運転を行う、
請求項５に記載の給湯システム。
【請求項８】
前記制御部は、前記第１期間が経過した後、所定の第１時間内に前記沸き上げ運転を行う、
請求項５に記載の給湯システム。
【請求項９】
前記制御部は、前記沸き上げ運転を行わないと判断した後から、前記第１期間の終了時刻までの期間は、出湯指示に基づく出湯を行わない、
請求項５に記載の給湯システム。
【請求項１０】
前記制御部は、前記残湯量が前記第１湯量より小さい第３湯量以下の場合は、前記沸き上げ運転を行う、
請求項２に記載の給湯システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
給湯システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、電力供給者（電力会社）から電力需要者に対して、電力の消費又は抑制に関するデマンドレスポンス（ＤＲ）を要請し、電力需要者が電力の消費量を調整することで、電力の需給バランスを調整する仕組みが知られている。
【０００３】
電力削減のＤＲ要請（下げＤＲ要請）を受けた場合、貯湯式給湯装置は、下げＤＲ要請に基づく時間帯以外の時間帯に計画的に沸き上げ運転を行い、加熱した湯水を貯湯タンクに貯留する。また、貯湯式給湯装置は、下げＤＲ要請に基づく時間帯以外の時間帯に、貯湯タンク内の残湯量が一定の基準値以下になると、沸き上げ運転を行う。
【０００４】
特許文献１（特開２０１９－１０５９８４号公報）には、下げＤＲ要請に対応したデマンドレスポンス制御が行われている途中で、空調装置の設定条件をユーザが希望する設定条件に変更する機器制御装置が開示されている。ユーザは、機器制御装置が掲示する１以上の設定条件から、希望する設定条件を選択する。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
貯湯式給湯装置は計画的に沸き上げ運転を行い、自動的に貯湯タンク内の残湯量を一定の基準値以上に保っている。したがって、ユーザによる選択が必要な特許文献１の機器制御装置では、ユーザの利便性が低下する可能性がある。
【０００６】
本開示では、ユーザの利便性を向上させる給湯システムを提供する。
【課題を解決するための手段】
【０００７】
第１観点の給湯システムは、タンクと、制御部とを備える。制御部は、タンクを有する給湯装置の運転を制御する。制御部は、デマンドレスポンス要請を受信する。制御部は、デマンドレスポンス要請に基づいて設定される消費電力を抑制する第１期間以外の期間である第２期間に、タンク内の熱量が第１基準値以下になった場合は、タンク内の湯水を加熱する沸き上げ運転を行う。制御部は、第１期間に、タンク内の熱量が第１基準値以下になった場合は、沸き上げ運転を行うか否かを判断する。
【０００８】
第１期間に沸き上げ運転を禁止すると、ユーザの利便性が低下する。このような構成により、ユーザの利便性が向上する。
【０００９】
第２観点の給湯システムは、第１観点の給湯システムであって、タンク内の熱量とはタンク内の残湯量である。第１基準値とは所定の湯量である第１湯量である。
【００１０】
第３観点の給湯システムは、第２観点の給湯システムであって、制御部は、第１期間に沸き上げ運転を行うと判断した場合、沸き上げ運転後の残湯量が第１湯量以上となるように、沸き上げ運転を行う。
（【００１１】以降は省略されています）
