公開番号2025115936
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024176471
出願日2024-10-08
発明の名称スクロール圧縮機、及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F04C 18/02 20060101AFI20250731BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】オルダム継手と可動スクロールとの間の摺動部の潤滑不良が生じるおそれがある。

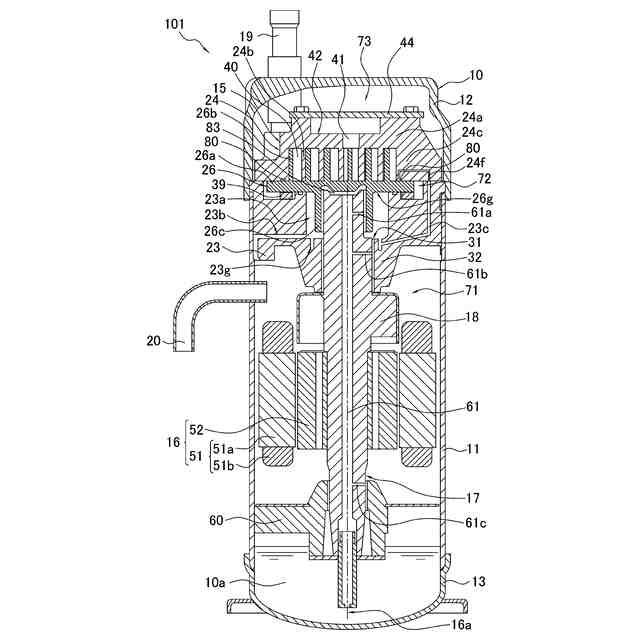

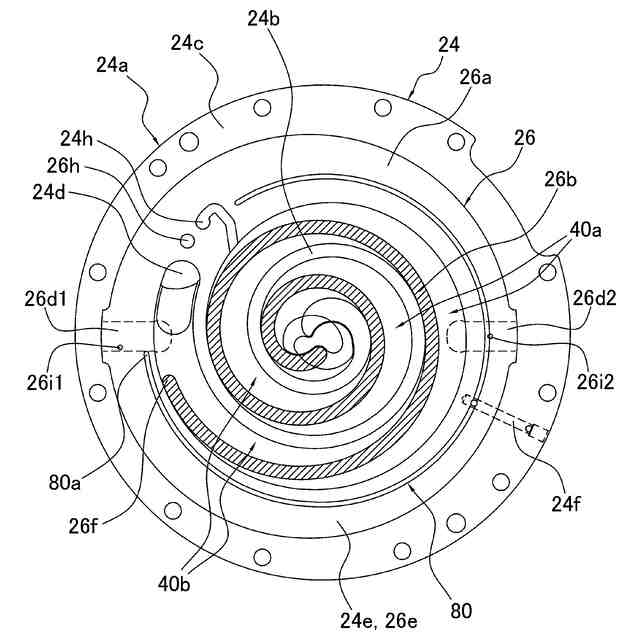

【解決手段】スクロール圧縮機101は、固定スクロール24と可動スクロール26とオルダム継手39とを備える。オルダム継手39は、環状本体部39aと第2キー部39cとを有する。固定スクロール24の外周壁24cにおける、可動側鏡板26aと摺動する第1スラスト面24eには、固定側油溝80が設けられる。固定スクロール24には、固定側油溝80に油を供給する油通路24fが設けられる。可動側鏡板26aの下面26gには、可動スクロール26の旋回中に第2キー部39cが摺動する可動側キー溝26dが設けられる。可動側鏡板26aには、可動側キー溝26dと、下面26gの反対側の第2スラスト面26eとを連通する油孔26iが設けられる。固定側油溝80は、可動スクロール26が旋回する角度領域の所定の区間において、油孔26iと連通する。
【選択図】図9A
特許請求の範囲【請求項１】
第１鏡板（２４ａ）と、前記第１鏡板の外縁部に立設する外周壁（２４ｃ）と、前記外周壁の内側において前記第１鏡板に立設する渦巻状の第１ラップ（２４ｂ）と、を有する、固定スクロール（２４）と、
第２鏡板（２６ａ）と、前記第２鏡板に立設する渦巻状の第２ラップ（２６ｂ）と、を有する、可動スクロール（２６）と、
環状の本体（３９ａ）と、前記本体に立設するキー（３９ｃ）と、を有し、旋回中の前記可動スクロールの自転を抑制するように構成されたオルダム継手（３９）と、
を備え、

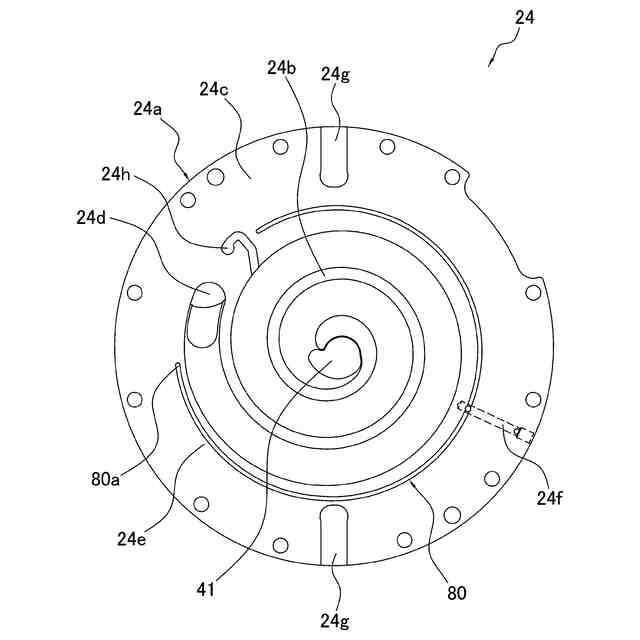

前記外周壁における、前記第２鏡板と摺動する第１面（２４ｅ）には、周方向に延びる第１油溝（８０）が設けられ、
前記固定スクロールには、前記第１油溝と連通して前記第１油溝に油を供給する油通路（２４ｆ）が設けられ、

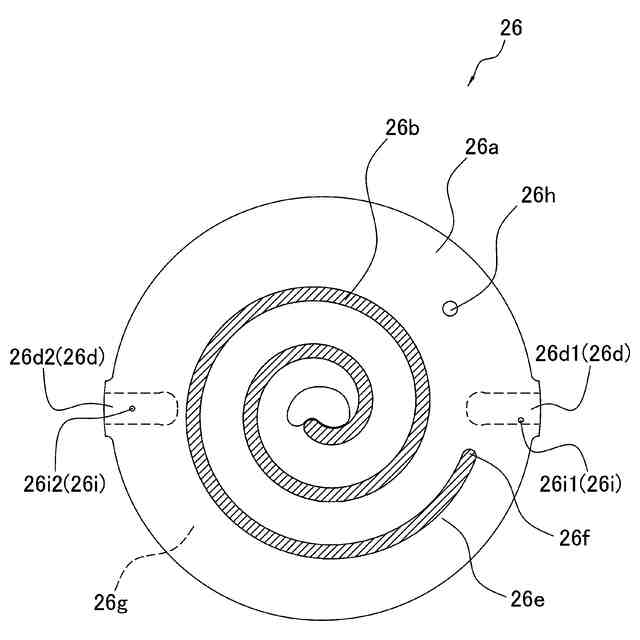

前記第２鏡板における、前記外周壁と摺動する第２面（２６ｅ）の反対側の第３面（２６ｇ）には、前記可動スクロールの旋回中に前記キーが摺動するキー溝（２６ｄ）が設けられ、
前記第２鏡板には、前記キー溝と前記第２面とを連通する油孔（２６ｉ）が設けられ、

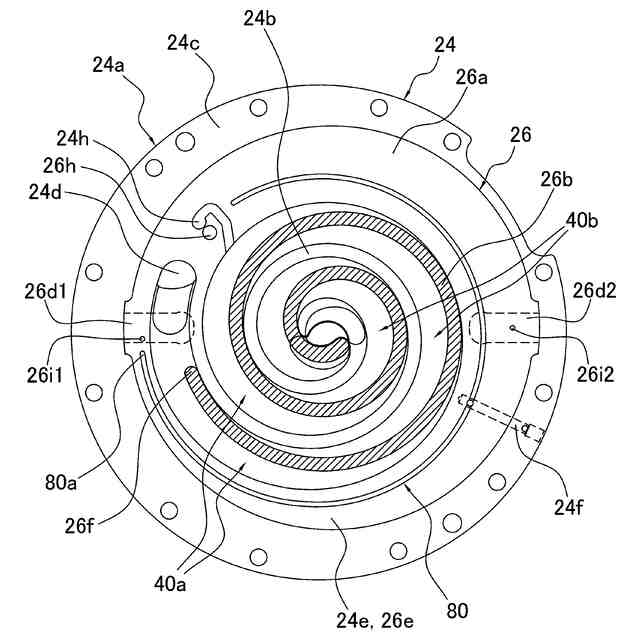

前記第１油溝は、前記可動スクロールが旋回する角度領域の所定の区間において、前記油孔と連通する、
スクロール圧縮機（１０１）。
続きを表示（約 1,100 文字）【請求項２】
前記第３面には、第１キー溝（２６ｄ１）及び第２キー溝（２６ｄ２）からなる一対の前記キー溝が設けられ、
前記第２鏡板には、前記第１キー溝と連通する前記油孔である第１油孔（２６ｉ１）、及び、前記第２キー溝と連通する前記油孔である第２油孔（２６ｉ２）が設けられる、
請求項１に記載のスクロール圧縮機。
【請求項３】
前記固定スクロールには、前記第１ラップの巻き終わり付近に開口する吸入ポート（２４ｄ）がさらに設けられ、
前記固定スクロール及び前記可動スクロールは、前記第２ラップの外側に形成される第１圧縮室（４０ａ）と、前記第２ラップの内側に形成され前記吸入ポートと連通する第２圧縮室（４０ｂ）と、を形成し、
前記第２面には、第２油溝（８２）及び第３油溝（８１）が設けられ、
前記第２油溝は、前記可動スクロールの旋回中に、前記第１油溝及び前記第１圧縮室と連通し、
前記第３油溝は、前記可動スクロールの旋回中に、前記第１油溝及び前記第２圧縮室と連通する、
請求項２に記載のスクロール圧縮機。
【請求項４】

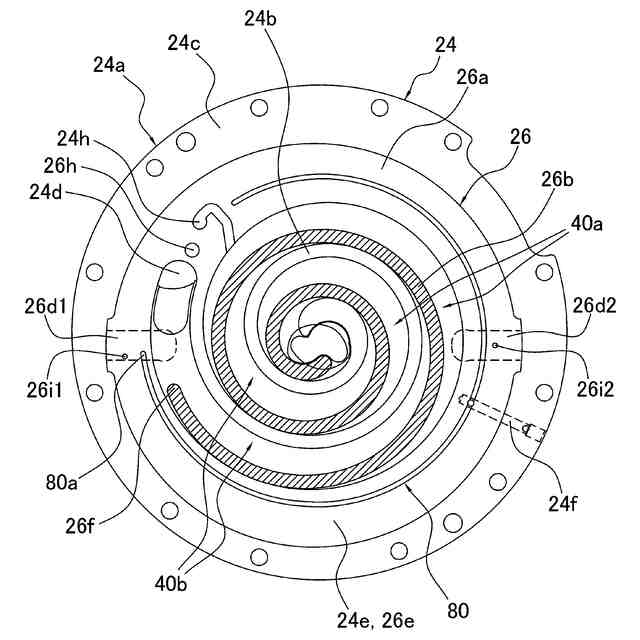

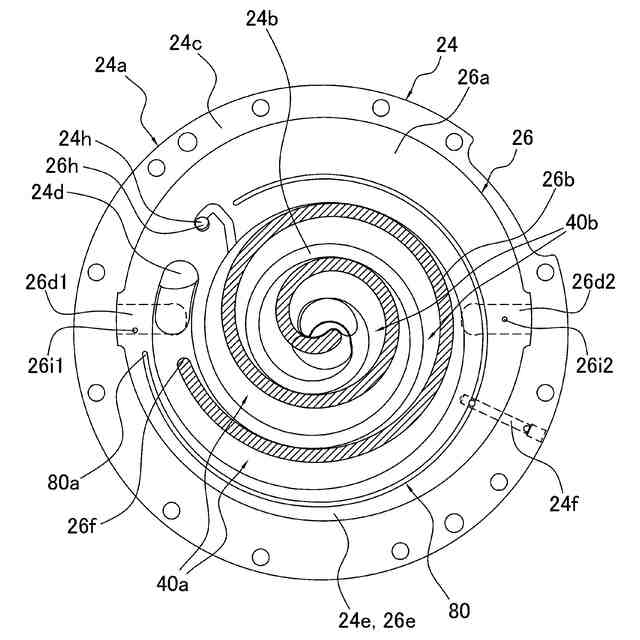

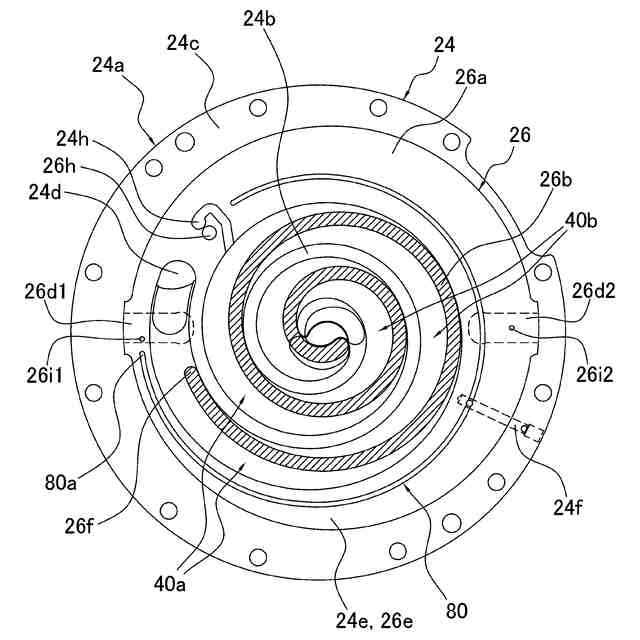

前記第１油溝は、
前記可動スクロールが旋回する角度領域の第１の区間（Ｓ１）において、前記第１油孔と連通し、
前記可動スクロールが旋回する角度領域の第２の区間（Ｓ２）において、前記第２油孔と連通し、
前記可動スクロールが旋回する角度領域の第３の区間（Ｓ３）において、前記第２油溝を介して前記第１圧縮室と連通し、
前記可動スクロールが旋回する角度領域の第４の区間（Ｓ４）において、前記第３油溝を介して前記第２圧縮室と連通し、
前記第１の区間、前記第２の区間、前記第３の区間、及び前記第４の区間は、互いに重ならない、
請求項３に記載のスクロール圧縮機。
【請求項５】
前記第２面には、前記油孔と連通する第４油溝（２６ｊ）がさらに設けられ、
前記第１油溝は、前記可動スクロールが旋回する角度領域の所定の区間において、前記第４油溝を介して前記油孔と連通する、
請求項１から４のいずれか１項に記載のスクロール圧縮機。
【請求項６】
前記第４油溝は、周方向に延びる延長部（９１）を有する、
請求項５に記載のスクロール圧縮機。
【請求項７】

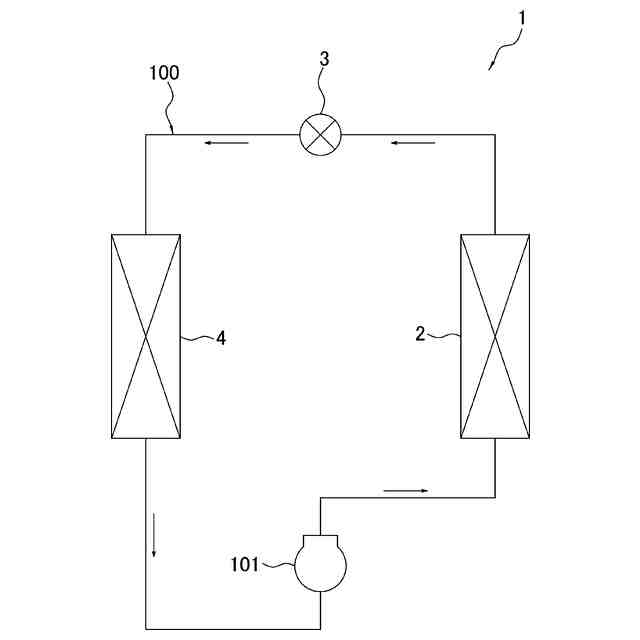

請求項１から４のいずれか１項に記載のスクロール圧縮機（１０１）と、
前記スクロール圧縮機で圧縮された冷媒が流れる冷媒回路（１００）と、
を備える、
冷凍装置（１）。

発明の詳細な説明【技術分野】
【０００１】
スクロール圧縮機、及び冷凍装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、旋回中の可動スクロールの自転を抑制するためのオルダム継手を備えるスクロール圧縮機が用いられている。また、特許文献１（特開２０１４－０７０５９８号公報）に開示されるように、オルダム継手のキーが摺動するキー溝が固定スクロール及び可動スクロールに形成されたスクロール圧縮機が知られている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１（特開２０１４－０７０５９８号公報）のスクロール圧縮機では、固定スクロールのキー溝に潤滑油を供給するための通路が固定スクロールに設けられている。しかし、このスクロール圧縮機は、可動スクロールのキー溝に潤滑油を供給するための機構を有さない。また、可動スクロールのキー溝は下方に開口しているので、キー溝から潤滑油が流れ落ちやすい。そのため、オルダム継手と可動スクロールとの間の摺動部の潤滑不良が生じるおそれがある。
【課題を解決するための手段】
【０００４】
第１観点のスクロール圧縮機は、固定スクロールと、可動スクロールと、オルダム継手と、を備える。固定スクロールは、第１鏡板と、第１鏡板の外縁部に立設する外周壁と、外周壁の内側において第１鏡板に立設する渦巻状の第１ラップと、を有する。可動スクロールは、第２鏡板と、第２鏡板に立設する渦巻状の第２ラップと、を有する。オルダム継手は、環状の本体と、本体に立設するキーと、を有する。オルダム継手は、旋回中の可動スクロールの自転を抑制するように構成される。外周壁における、第２鏡板と摺動する第１面には、周方向に延びる第１油溝が設けられる。固定スクロールには、第１油溝と連通して第１油溝に油を供給する油通路が設けられる。第２鏡板における、外周壁と摺動する第２面の反対側の第３面には、可動スクロールの旋回中にキーが摺動するキー溝が設けられる。第２鏡板には、キー溝と第２面とを連通する油孔が設けられる。第１油溝は、可動スクロールが旋回する角度領域の所定の区間において、油孔と連通する。
【０００５】
第１観点のスクロール圧縮機は、オルダム継手と可動スクロールとの間の摺動部の潤滑不良の発生を抑制することができる。
【０００６】
第２観点のスクロール圧縮機は、第１観点のスクロール圧縮機であって、第３面には、第１キー溝及び第２キー溝からなる一対のキー溝が設けられる。第２鏡板には、第１キー溝と連通する油孔である第１油孔、及び、第２キー溝と連通する油孔である第２油孔が設けられる。
【０００７】
第２観点のスクロール圧縮機は、オルダム継手と可動スクロールとの間の摺動部の潤滑不良の発生を抑制することができる。
【０００８】
第３観点のスクロール圧縮機は、第２観点のスクロール圧縮機であって、固定スクロールには、第１ラップの巻き終わり付近に開口する吸入ポートがさらに設けられる。固定スクロール及び可動スクロールは、第２ラップの外側に形成される第１圧縮室と、第２ラップの内側に形成され吸入ポートと連通する第２圧縮室と、を形成する。第２面には、第２油溝及び第３油溝が設けられる。第２油溝は、可動スクロールの旋回中に、第１油溝及び第１圧縮室と連通する。第３油溝は、可動スクロールの旋回中に、第１油溝及び第２圧縮室と連通する。
【０００９】
第３観点のスクロール圧縮機は、圧縮室からの冷媒の漏洩を抑制することができる。
【００１０】
第４観点のスクロール圧縮機は、第３観点のスクロール圧縮機であって、第１油溝は、可動スクロールが旋回する角度領域の第１の区間において、第１油孔と連通する。第１油溝は、可動スクロールが旋回する角度領域の第２の区間において、第２油孔と連通する。第１油溝は、可動スクロールが旋回する角度領域の第３の区間において、第２油溝を介して第１圧縮室と連通する。第１油溝は、可動スクロールが旋回する角度領域の第４の区間において、第３油溝を介して第２圧縮室と連通する。第１の区間、第２の区間、第３の区間、及び第４の区間は、互いに重ならない。
（【００１１】以降は省略されています）
