公開番号2025118438
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013753
出願日2024-01-31
発明の名称情報処理装置及び画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人弁理士法人TNKアジア国際特許事務所
主分類H04N 1/387 20060101AFI20250805BHJP(電気通信技術)
要約【課題】プレビュー画像の全体像を把握しつつ、プレビュー画像の内容の細部までを、簡単な操作で確認可能にする。

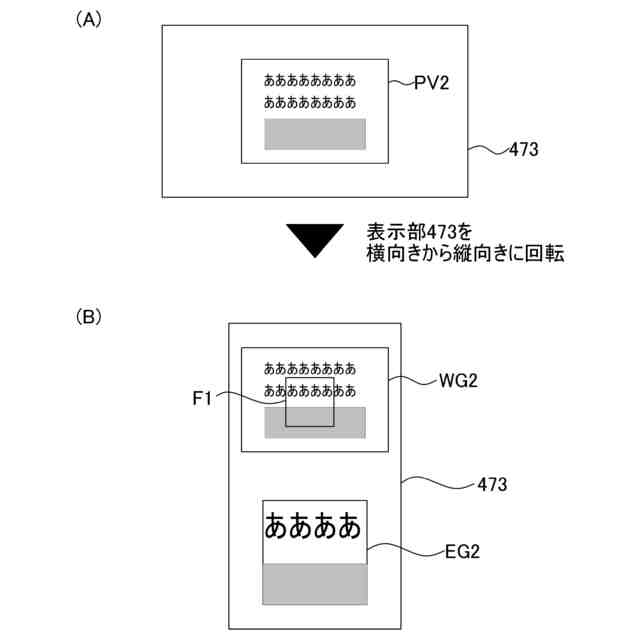

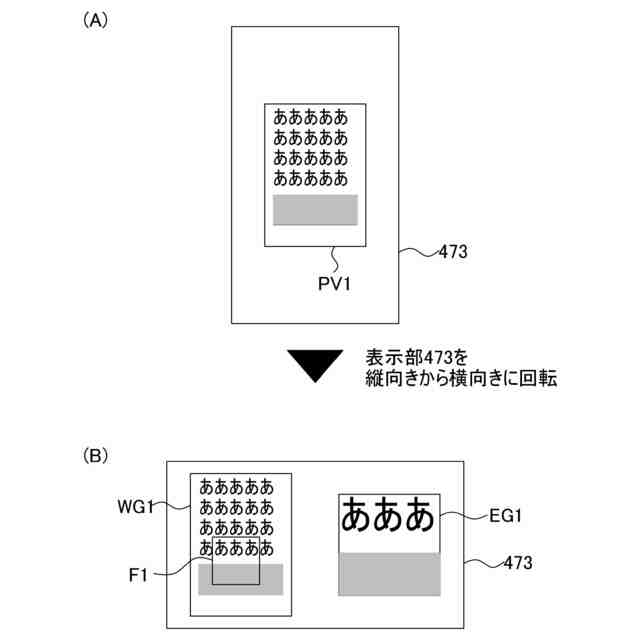

【解決手段】画像形成装置1は、長辺と短辺とを有した矩形状の表示部473と、画像データが示す出力対象画像のプレビュー画像を表示部473に表示する制御部とを備える。制御部100は、プレビュー画像が縦向き又は横向きであるのかを判定し、プレビュー画像が縦向きで、表示部473の横向き状態が検知されているときに、プレビュー画像の全体を示す全体画像WG1と、予め定められた範囲内を拡大した一部拡大画像EG1と、を横方向に並べて表示部473に表示し、プレビュー画像が横向きで、表示部473の縦向き状態が検知されているときに、全体画像WG2と、一部拡大画像EG2と、を縦方向に並べて表示部473に表示し、上記範囲を示す範囲枠F1を全体画像WG1,WG2に重畳して表示する。
【選択図】図7
特許請求の範囲【請求項１】
長辺と短辺とを有した矩形状の表示部と、
前記長辺が天地となる横向きと前記短辺が天地となる縦向きとの間で、前記表示部を回転可能にする回転機構と、
前記表示部が横向き状態又は縦向き状態のいずれであるかを検知する検知センサーと、
出力対象画像のプレビュー画像を前記表示部に表示する制御部と、を備え、
前記制御部は、前記プレビュー画像が縦向き又は横向きのいずれかを判定し、
前記プレビュー画像が縦向きで、前記検知センサーにより前記表示部の横向き状態が検知されているときに、前記プレビュー画像についてその全体を示す全体画像と、前記プレビュー画像における予め定められた範囲を拡大した一部拡大画像と、を前記表示部の前記長辺の延びる方向に並べて前記表示部に表示し、
前記プレビュー画像が横向きで、前記検知センサーにより前記表示部の縦向き状態が検知されているときに、前記全体画像と、前記一部拡大画像と、を前記表示部の前記長辺の延びる方向に並べて前記表示部に表示し、
前記全体画像及び前記一部拡大画像を並べて前記表示部に表示させるとき、前記範囲を示す範囲枠を前記全体画像に重畳して表示させる、情報処理装置。
続きを表示（約 1,000 文字）【請求項２】
ユーザーからの指示の入力を受け付ける操作部を更に備え、
前記制御部は、前記操作部に受け付けられた前記範囲枠を移動させる指示に従って、前記全体画像に重畳して表示している前記範囲枠の表示位置を移動させ、前記プレビュー画像における当該移動後の前記範囲枠が示す範囲を拡大して前記一部拡大画像として表示させる、請求項１に記載の情報処理装置。
【請求項３】
前記制御部は、前記操作部が受け付けた前記範囲枠の変更指示に従って、前記範囲枠の大きさを変更して表示させ、前記プレビュー画像における当該変更後の前記範囲枠が示す範囲を拡大して前記一部拡大画像として表示させる、請求項１に記載の情報処理装置。
【請求項４】
前記制御部は、前記範囲枠の大きさに合わせて前記一部拡大画像の大きさを拡大したときは当該拡大分に応じて前記全体画像の大きさを縮小し、前記一部拡大画像の大きさを縮小したときは当該縮小分に応じて前記全体画像の大きさを拡大する、請求項３に記載の情報処理装置。
【請求項５】
前記制御部は、前記出力対象画像内のオブジェクトを検出すると共に、前記操作部が前記一部拡大画像内の前記オブジェクトの移動を指示するユーザー操作を受け付けると、ユーザー操作による移動の指示に従って、前記一部拡大画像での前記オブジェクトの表示位置を移動させると共に、前記全体画像内での前記オブジェクトの表示位置についても移動させ、更に、前記出力対象画像を前記オブジェクトの移動に合わせて変更する、請求項１に記載の情報処理装置。
【請求項６】
前記制御部は、前記出力対象画像内の文字を認識すると共に、前記オブジェクトによってその一部が隠れた欠損文字を検出し、
前記オブジェクトの表示位置の移動によって、前記欠損文字の欠損部分を表示させるとき、欠損部分を補完した文字を示す補完文字画像を生成して、当該補完文字画像を前記一部拡大画像及び前記全体画像に表示すると共に、前記出力対象画像を、前記オブジェクトの表示位置の移動と、前記補完文字画像の表示とに対応した内容に変更する、請求項５に記載の情報処理装置。
【請求項７】
請求項１乃至請求項６のいずれかに記載の情報処理装置と、
記録媒体に画像を形成する画像形成部と、を備え、
前記制御部は、前記画像形成部による画像形成の対象とされる画像のプレビュー画像を前記表示部にプレビュー表示させる、画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置及び画像形成装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
画像形成装置等の情報処理装置には、長辺と短辺とを有した矩形状の表示部であって、その表示画面を縦向き横向きに回転可能とした表示部を備えるものがある。下記の特許文献１には、長辺と短辺とを有した矩形状の表示部と、長辺が天地となる横向きと短辺が天地となる縦向きとに、表示部を回転可能にする回転機構と、を備える画像形成装置が記載されている。また、下記の特許文献１には、プレビュー画像の向きを、表示部の向きに合わせて回転して拡大して表示することが記載されている。
【０００３】
そして、画像形成装置には、出力対象画像のプレビュー画像（例えば、印刷物の仕上がりイメージを示す画像）を表示部に表示するプレビュー機能を有するものがある。プレビュー画像を表示部に表示することで、例えば、ユーザーは印刷の仕上がり状態を事前に確認できる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－１４０５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、プレビュー画像は大きく表示できない場合があり、ユーザーが印刷物の仕上がりイメージをプレビュー画像によって細部まで簡単に確認することが困難な場合がある。また、単にプレビュー画像を拡大するのではなく、プレビュー画像の全体像を把握しつつ、上記細部まで確認できれば、印刷物の仕上がりイメージの確認に更に役立つ。
【０００６】
本発明は、上記の事情に鑑みなされたものであり、プレビュー画像の全体像を把握しつつ、プレビュー画像の内容の細部までを、簡単な操作で確認可能にすることを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一局面に係る情報処理装置は、長辺と短辺とを有した矩形状の表示部と、前記長辺が天地となる横向きと前記短辺が天地となる縦向きとの間で、前記表示部を回転可能にする回転機構と、前記表示部が横向き状態又は縦向き状態のいずれであるかを検知する検知センサーと、出力対象画像のプレビュー画像を前記表示部に表示する制御部と、を備え、前記制御部は、前記プレビュー画像が縦向き又は横向きのいずれかを判定し、前記プレビュー画像が縦向きで、前記検知センサーにより前記表示部の横向き状態が検知されているときに、前記プレビュー画像についてその全体を示す全体画像と、前記プレビュー画像における予め定められた範囲を拡大した一部拡大画像と、を前記表示部の前記長辺の延びる方向に並べて前記表示部に表示し、前記プレビュー画像が横向きで、前記検知センサーにより前記表示部の縦向き状態が検知されているときに、前記全体画像と、前記一部拡大画像と、を前記表示部の前記長辺の延びる方向に並べて前記表示部に表示し、前記全体画像及び前記一部拡大画像を並べて前記表示部に表示させるとき、前記範囲を示す範囲枠を前記全体画像に重畳して表示させるものである。
【０００８】
本発明の一局面に係る画像形成装置は、本発明の一局面に係る情報処理装置と、記録媒体に画像を形成する画像形成部と、を備え、前記制御部は、前記画像形成部による画像形成の対象とされる画像のプレビュー画像を前記表示部にプレビュー表示させるものである。
【発明の効果】
【０００９】
本発明によれば、出力対象画像のプレビュー画像の一部が拡大して表示されるので、プレビュー画像を拡大させる操作等を必要とすることなく、プレビュー画像の一部の内容をユーザーが細部まで確認し易くなる。また、全体画像と一部拡大画像とが並べて表示されると共に、拡大部分を示す範囲枠が全体画像に重畳して表示されるので、拡大部分が全体におけるどの範囲を示しているのかをユーザーは容易に理解できる。従って、本発明によれば、プレビュー画像の全体像を把握しつつ、プレビュー画像の内容の細部までを、簡単な操作で確認可能にすることができる。
【図面の簡単な説明】
【００１０】
本発明の一実施形態に係る画像形成装置の構造を示す正面断面図である。

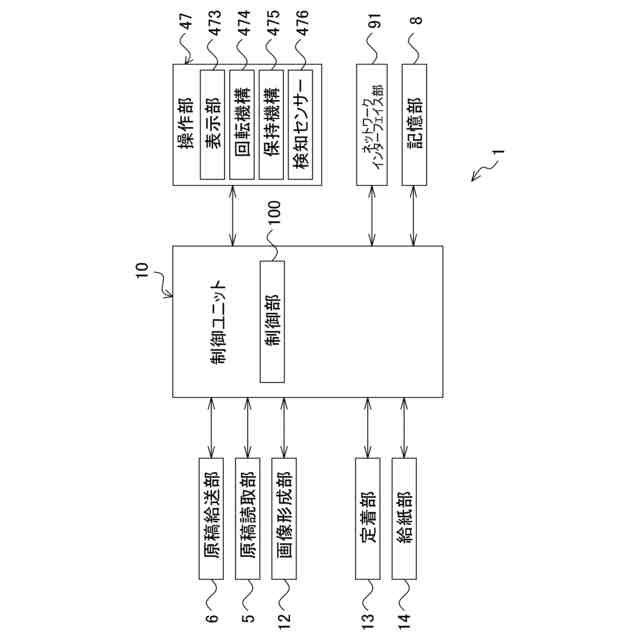

本発明の一実施形態に係る画像形成装置の主要内部構成を概略的に示す機能ブロック図である。

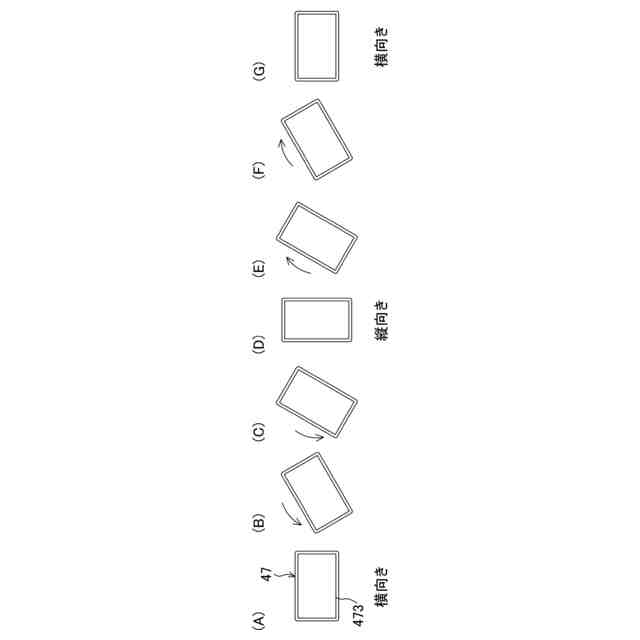

（Ａ）乃至（Ｇ）は、表示部の回転の一例を説明するための図である。

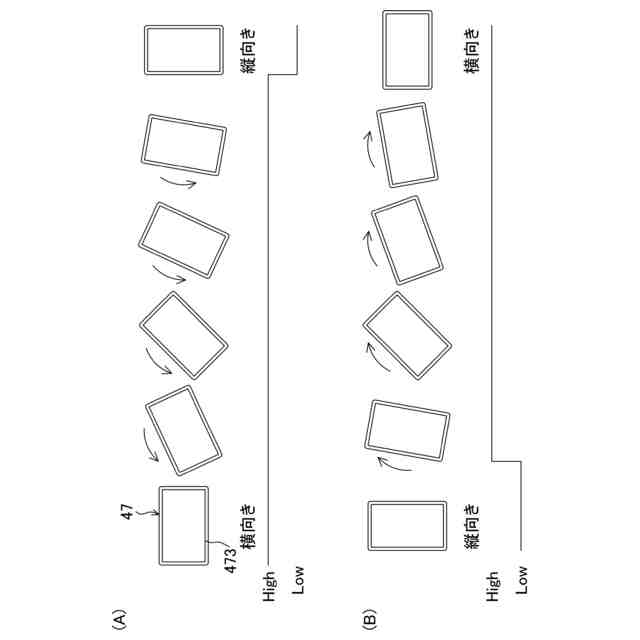

（Ａ）及び（Ｂ）は、検知センサーから出力される信号の変化を説明する図である。
（Ａ）及び（Ｂ）は、出力対象画像の一例を示す図である。

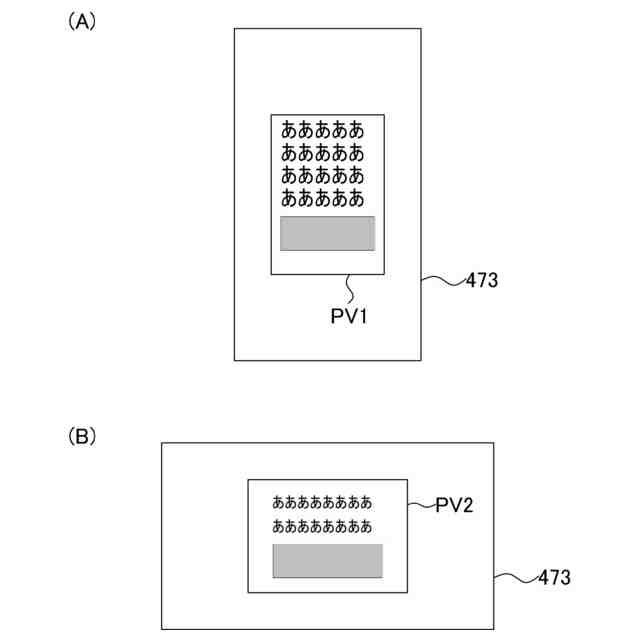

（Ａ）及び（Ｂ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）及び（Ｂ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）及び（Ｂ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）及び（Ｂ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）及び（Ｂ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）及び（Ｂ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）乃至（Ｃ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）及び（Ｂ）は、表示部に表示されるプレビュー画像の一例を示す図である。
（Ａ）乃至（Ｃ）は、表示部に表示されるプレビュー画像の一例を示す図である。
画像形成装置における出力対象画像のプレビュー表示処理の一例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
