公開番号2025119603
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2025013872
出願日2025-01-30
発明の名称温度調整媒体を一時的に貯蔵するための貯蔵容器
出願人マーレインターナショナルゲゼルシャフトミットベシュレンクテルハフツング,MAHLE International GmbH
代理人アインゼル・フェリックス=ラインハルト,個人,個人,個人,個人,個人
主分類H01M 10/6568 20140101AFI20250806BHJP(基本的電気素子)
要約【課題】温度調整媒体を収容する貯蔵容器及び温度調整アセンブリを提供する。
【解決手段】貯蔵容器1は、温度調整媒体Tを通流して一時的に貯蔵するためのハウジング内室3を取り囲むハウジング2、ハウジングに配置され、温度調整媒体をハウジング内室に導入する入口開口4を有する流体入口5、同じくハウジング2に配置され、温度調整媒体をハウジング内室から導出する出口開口6を有する流体出口7、ハウジングに設けられ、ハウジング内室をハウジングの外側の周辺9に流体連通させるハウジング開口8及びハウジング開口を閉鎖し、ひいては、ハウジング開口内に配置するための閉鎖要素10を備える。閉鎖要素は、ハウジング開口内に配置された状態でこのハウジング開口を流体密に閉鎖しており、ハウジング内室に存在する温度調整媒体から湿分を吸収する乾燥装置11が、ハウジング開口内に配置された閉鎖要素の状態でハウジング内室に配置されている。

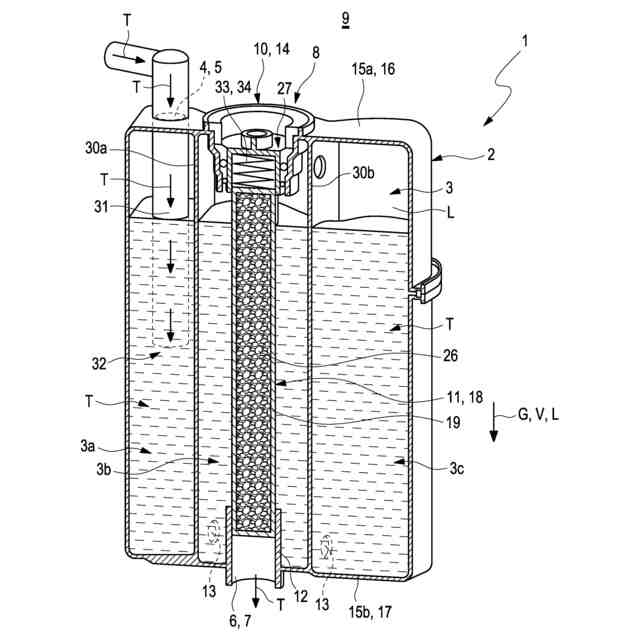

【選択図】図1
特許請求の範囲【請求項１】
温度調整媒体（Ｔ）を収容するための貯蔵容器（１）であって、
前記温度調整媒体（Ｔ）が通流することができる、該温度調整媒体を一時的に貯蔵するためのハウジング内室（３）を取り囲むハウジング（２）と、
前記ハウジング（２）に配置されていて、前記温度調整媒体（Ｔ）を前記ハウジング内室（３）に導入するための、入口開口（４）を有する流体入口（５）と、前記ハウジング（２）に配置されていて、前記温度調整媒体（Ｔ）を前記ハウジング内室（３）から導出するための、出口開口（６）を有する流体出口（７）と、
前記ハウジング（２）に設けられていて、前記ハウジング内室（３）を前記ハウジング（２）の外側の周辺（９）に流体連通させるハウジング開口（８）と、
前記ハウジング開口（８）内に配置するための閉鎖要素（１０）であって、前記ハウジング開口（８）内に配置された状態で該ハウジング開口（８）を流体密に閉鎖している閉鎖要素（１０）と
を備え、
前記閉鎖要素（１０）には、前記ハウジング内室（３）に存在する前記温度調整媒体（Ｔ）から湿分を吸収する乾燥装置（１１）が配置されており、
前記乾燥装置（１１）は、前記ハウジング開口（８）内に配置された前記閉鎖要素（１０）の状態で前記ハウジング内室（３）に配置されている、
貯蔵容器（１）。
続きを表示（約 1,200 文字）【請求項２】
前記乾燥装置（１１）は、前記温度調整媒体（Ｔ）が通流することができるように構成されていることを特徴とする、請求項１記載の貯蔵容器。
【請求項３】
前記乾燥装置（１１）は、前記ハウジング内室（３）に設けられた、前記出口開口（６）に流体連通した収容部（１２）内に部分的に収容されており、これによって、前記ハウジング内室（３）を通流する前記温度調整媒体が、前記出口開口（６）への到達前に必然的に前記乾燥装置（１１）を通流しなければならないことを特徴とする、請求項１または２記載の貯蔵容器。
【請求項４】
前記収容部（１２）は、前記ハウジング（２）から内向きで前記ハウジング内室（３）に突出しかつ前記入口開口（４）から突出した開口カラーとして形成されており、該開口カラー内に前記乾燥装置（１１）は部分的に押込み可能である、または押し込まれていることを特徴とする、請求項３記載の貯蔵容器。
【請求項５】
前記閉鎖要素（１０）は、前記ハウジング開口（８）内にねじ込み可能な閉鎖ねじ（１４）として形成されていることを特徴とする、請求項１から４までのいずれか１項記載の貯蔵容器。
【請求項６】
前記乾燥装置（１１）は、閉鎖要素（１０）が前記ハウジング開口（８）内に収容されているときに、前記閉鎖要素（１０）から前記ハウジング内室（３）に突出していることを特徴とする、請求項１から５までのいずれか１項記載の貯蔵容器。
【請求項７】
前記入口開口（４）と前記ハウジング開口（８）とは、前記ハウジング（２）の第１のハウジング壁（１５ａ）に配置されており、前記出口開口（６）は、前記ハウジング（２）の、前記第１のハウジング壁（１５ａ）に対向した第２のハウジング壁（１５ｂ）に配置されていることを特徴とする、請求項１から６までのいずれか１項記載の貯蔵容器。
【請求項８】
前記乾燥装置（１１）は細長く形成されていて、好ましくは、前記第１のハウジング壁（１５ａ）から離れる方向で長手方向（Ｌ）に沿って前記第２のハウジング壁（１５ｂ）に向かって延在していることを特徴とする、請求項１から７までのいずれか１項記載の貯蔵容器。
【請求項９】
重力の方向（Ｇ）に関する前記貯蔵容器（１）の好適な使用位置において、前記第１のハウジング壁（１５ａ）は、前記ハウジングの上面（１６）を形成しており、前記第２のハウジング壁（１５ｂ）は、前記ハウジングの下面（１７）を形成していることを特徴とする、請求項８記載の貯蔵容器。
【請求項１０】
前記乾燥装置（１１）は、前記温度調整媒体（Ｔ）に対して透過性の被覆体を備え、該被覆体は、前記乾燥剤（２６）に含まれている湿分を吸収する乾燥剤（２６）を取り囲んでいることを特徴とする、請求項１から９までのいずれか１項記載の貯蔵容器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、温度調整媒体を一時的に貯蔵するための貯蔵容器と、このような貯蔵容器を備えた温度調整アセンブリとに関する。
続きを表示（約 1,800 文字）【０００２】

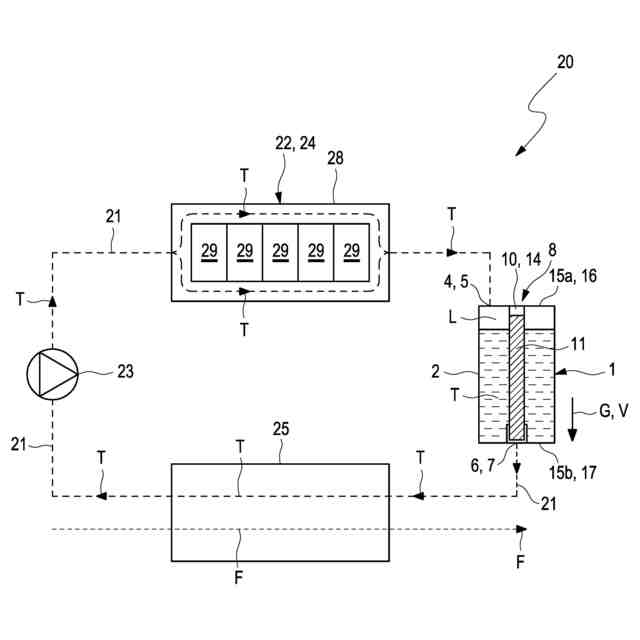

車両のバッテリは、温度調整回路において温度調整媒体、例えば油によって液浸冷却されてもよい。この温度調整媒体から望ましくない湿分を除去するために、温度調整回路内に、温度調整媒体内に存在する湿分を吸収かつ貯蔵することができる、乾燥剤を含む乾燥装置を組み込むことが知られている。このような乾燥装置は、従来の温度調整回路では、例えば同じく温度調整回路内に存在する、温度調整媒体から汚染粒子およびこれに類するものを分離するためのフィルタ装置内に含まれている。
【０００３】
したがって、本発明の課題は、特に温度調整回路用の温度調整媒体において減じられた圧力損失を生じさせる、温度調整媒体の乾燥を改善するための解決手段の開発に際して、新たな方法を提供することである。
【０００４】
この課題は、独立請求項の対象によって解決される。好適な実施形態は従属請求項の対象である。
【０００５】
したがって、本発明の基本思想は、温度調整回路内に配置された、温度調整媒体を貯蔵するための貯蔵容器内の温度調整媒体から湿分を吸収する上述した乾燥装置を設けることである。このような貯蔵容器は、温度に起因した冷却システムの体積膨張を補償するために、かなりの量の温度調整媒体を蓄えることができる。
【０００６】
このような貯蔵容器は、冒頭で述べたフィルタ装置よりも多くの構成スペースを要するため、貯蔵容器内に乾燥装置を組み込むことができ、こうして、この乾燥装置は、いずれにせよ、従来実用されていたフィルタ装置内への乾燥装置の配置の場合よりも大幅に少なくなる比較的少ない圧力損失しか温度調整媒体に生じさせない。結果として、前述した本発明による解決手段によって、温度調整媒体の有効な乾燥と同時に少ない圧力損失を実現することができる。
【０００７】
上述した発明思想に従って、温度調整媒体を収容するための本発明に係る貯蔵容器は、温度調整媒体が通流することができる、この温度調整媒体を一時的に貯蔵するためのハウジング内室を取り囲むハウジングを備える。温度調整媒体は、特に油であってもよい。温度調整回路用の温度調整媒体もしくは油として、特に当業者に「Mobil Therm Elite」という呼称で知られている温度調整媒体が考慮される。貯蔵容器が温度調整回路内に配置されると、ハウジング内室に収容された温度調整媒体を温度調整回路の通流のために直接使用することができる。つまり、この事例では、ハウジング内室が温度調整回路に直接統合されている。貯蔵容器を温度調整回路に統合することができるようにするために、貯蔵容器は、ハウジングに配置されていて、温度調整媒体をハウジング内室に導入することができる、入口開口を有する流体入口を備える。さらに、貯蔵容器は、同じくハウジングに配置されていて、温度調整媒体をハウジング内室から導出することができる、出口開口を有する流体出口を備える。
【０００８】
さらに、貯蔵容器は、ハウジングに設けられていて、ハウジング内室をハウジングの外側の周辺に流体連通させるハウジング開口を備える。つまり、このハウジング開口は、入口開口および出口開口に対して付加的にハウジングに形成されている。さらに、貯蔵容器は、ハウジング開口を閉鎖し、ひいては、ハウジング開口内に配置するための閉鎖要素を備える。この閉鎖要素は、ハウジング開口内に配置された状態でこのハウジング開口を流体密に閉鎖している。本発明によれば、閉鎖要素には、ハウジング内室に存在する温度調整媒体から湿分を吸収する乾燥装置が配置されている。
【０００９】
乾燥装置は、ハウジング開口内に配置された閉鎖要素の状態でハウジング内室に配置されている。したがって、乾燥装置は、ハウジング内室に存在するかもしくはハウジング内室を通流する温度調整媒体を除湿することができる。特に冒頭で述べたフィルタ装置と比べて、ハウジング内室の比較的大きな容積に基づき、乾燥装置により温度調整媒体に生じる減圧は僅かである。
【００１０】
好適な実施形態では、乾燥装置が、温度調整媒体が通流することができるように構成されている。これによって、乾燥装置内に存在する乾燥剤と、除湿すべき温度調整媒体との効果的な相互作用が可能となる。
（【００１１】以降は省略されています）
