公開番号2025121525
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024016962
出願日2024-02-07
発明の名称コイル部品
出願人株式会社村田製作所
代理人個人,個人
主分類H01F 17/04 20060101AFI20250813BHJP(基本的電気素子)
要約【課題】コイル部品の特性に対する悪影響を低減できる。
【解決手段】コイル部品10は、ドラムコア10C、第1ワイヤ50、及び第2ワイヤ60を備えている。ドラムコア10Cは、巻芯部11、第1鍔部21、第2鍔部31を有している。第2ワイヤ60は、第1巻回部71、第2巻回部72、第3巻回部73を備えている。第2巻回部72は、中心軸Xに沿う方向において第1巻回部71に対して第2鍔部31側に位置し、少なくとも一部が、巻芯部11の外周面に巻回されている。第2巻回部72において第2ワイヤ60を第1端61から第2端62へと辿っていったときに、第2ワイヤ60は、2ターン巻回される範囲内において、第1ワイヤ50の特定の1ターンに対して交差する第1交差箇所81及び第2交差箇所82を有している。
【選択図】図2
特許請求の範囲【請求項１】
柱状の巻芯部、及び前記巻芯部の中心軸に沿う方向の第１端に設けられた第１鍔部、前記巻芯部における前記第１端とは反対側の第２端に設けられた第２鍔部を有するドラムコアと、
前記第１鍔部に設けられた第１外部電極及び第２外部電極と、
前記第２鍔部に設けられた第３外部電極及び第４外部電極と、
前記巻芯部に巻回され、第１端が前記第１外部電極に接続し、第２端が前記第３外部電極に接続する第１ワイヤと、
前記第１ワイヤと同一方向に前記巻芯部に巻回され、第１端が前記第２外部電極に接続し、第２端が前記第４外部電極に接続する第２ワイヤと、
を備え、
前記第２ワイヤは、
複数のターンに亘って前記第１ワイヤに対して外周側に巻回される第１巻回部と、
前記中心軸に沿う方向において前記第１巻回部に対して前記第２鍔部側に位置し、少なくとも一部が前記巻芯部の外周面に巻回されている第２巻回部と、
前記中心軸に沿う方向において前記第２巻回部に対して前記第２鍔部側に位置し、複数のターンに亘って前記第１ワイヤに対して外周側に巻回される第３巻回部と、
を備え、
前記第２巻回部において前記第２ワイヤを前記第１端から前記第２端へと辿っていったときに、前記第２ワイヤは、２ターン巻回される範囲内において、前記第１ワイヤの特定の１ターンに対して交差する第１交差箇所及び第２交差箇所を有している
コイル部品。
続きを表示（約 1,300 文字）【請求項２】
前記第２ワイヤは、前記第１交差箇所を有するターンにおいて、０．５ターン以上が前記巻芯部の外周面に巻回されており、前記第２交差箇所を有するターンにおいて、０．５ターン以上が前記巻芯部の外周面に巻回されている
請求項１に記載のコイル部品。
【請求項３】
前記第１交差箇所及び前記第２交差箇所は、前記第２ワイヤを前記第１端から前記第２端へと辿っていったときに、前記中心軸に沿う方向において前記第２鍔部側から前記第１鍔部側に第１ワイヤを跨いでいる箇所であり、
前記第２ワイヤは、前記第１交差箇所及び前記第２交差箇所よりも後のターンにおいて、前記第２ワイヤを前記第１端から前記第２端へと辿っていったときに、前記中心軸に沿う方向において前記第１鍔部側から前記第２鍔部側に第１ワイヤを跨いでいる箇所を有する
請求項１に記載のコイル部品。
【請求項４】
Ｎを３以上の整数とし、前記第１ワイヤの特定の１ターンを、前記第１ワイヤのＮターン目としたとき、
前記第１交差箇所は、前記第２ワイヤのＮターン目であり、
前記第２交差箇所は、前記第２ワイヤの（Ｎ＋１）ターン目である
請求項１に記載のコイル部品。
【請求項５】
Ｎを３以上の整数とし、前記第１ワイヤの特定の１ターンを、前記第１ワイヤのＮターン目としたとき、
前記第１交差箇所は、前記第２ワイヤの（Ｎ－１）ターン目であり、
前記第２交差箇所は、前記第２ワイヤのＮターン目である
請求項１に記載のコイル部品。
【請求項６】
前記第２ワイヤの１ターン目は、前記第１ワイヤの１ターン目と前記第１ワイヤの２ターン目との間に位置している
請求項１に記載のコイル部品。
【請求項７】
前記第２ワイヤの最終ターンは、前記第１ワイヤの最終ターンよりも前記中心軸に沿う方向において前記第２鍔部側に位置している
請求項１に記載のコイル部品。
【請求項８】
前記第１ワイヤにおける最終ターンは、（２×Ｎ）ターン目であり、
前記第２ワイヤにおける最終ターンは、（２×Ｎ）ターン目である
請求項４又は請求項５に記載のコイル部品。
【請求項９】
前記第２ワイヤにおける（Ｎ－２）ターン目は、前記第１ワイヤの（Ｎ－３）ターン目と（Ｎ－２）ターン目との間で、前記第１ワイヤに対して外周側に巻回されており、
前記第２ワイヤにおける（Ｎ＋２）ターン目は、前記第１ワイヤの（Ｎ＋２）ターン目と（Ｎ＋３）ターン目との間で、前記第１ワイヤに対して外周側に巻回されている
請求項５に記載のコイル部品。
【請求項１０】
前記第２ワイヤの（２×Ｎ）ターンよりも１つ前のターンは、前記第１ワイヤの（２×Ｎ）ターンよりも１つ前のターンに対して交差する第３交差箇所を有している
請求項８に記載のコイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル部品に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１に記載のコイル部品は、ドラム型コアと、４つの外部電極と、第１ワイヤと、第２ワイヤと、を備えている。ドラム型コアは、巻芯部と、第１鍔部と、第２鍔部と、を備えている。巻芯部は四角柱状である。第１鍔部は、巻芯部の第１端に接続している。第２鍔部は、巻芯部の第２端に接続している。４つの外部電極のうちの２つは、第１鍔部の表面に位置している。残りの２つの外部電極は、第２鍔部の表面に位置している。
【０００３】
第１ワイヤは、巻芯部に巻回されている。第１ワイヤの第１端は、第１鍔部上の外部電極に接続している。第１ワイヤの第２端は、第２鍔部側上の外部電極に接続している。第２ワイヤは、巻芯部に巻回されている。第２ワイヤの第１端は、第１鍔部上の外部電極に接続している。第２ワイヤの第２端は、第２鍔部上の外部電極に接続している。第２ワイヤは、第１ワイヤと同一方向に巻回されている。また、第２ワイヤは、全体的に、第１ワイヤの外側に巻回されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１２０８８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のコイル部品において、第２ワイヤは、全体的に第１ワイヤの外側に巻回されている。そのため、第２ワイヤにおいて巻芯部に巻回された部分の長さは、第１ワイヤにおいて巻芯部に巻回された部分の長さよりも長くなっている。巻芯部に巻回されたワイヤの長さが長いほど、当該ワイヤの直流抵抗が大きくなる。したがって、巻芯部に巻回された第１ワイヤの長さと、巻芯部に巻回された第２ワイヤの長さとの差が大きくなることにより、各ワイヤの直流抵抗の差が大きくなる。この直流抵抗の差によって、コイル部品として求められる特性に悪影響を及ぼすおそれがある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明は、柱状の巻芯部、及び前記巻芯部の中心軸に沿う方向の第１端に設けられた第１鍔部、前記巻芯部における前記第１端とは反対側の第２端に設けられた第２鍔部を有するドラムコアと、前記第１鍔部に設けられた第１外部電極及び第２外部電極と、前記第２鍔部に設けられた第３外部電極及び第４外部電極と、前記巻芯部に巻回され、第１端が前記第１外部電極に接続し、第２端が前記第３外部電極に接続する第１ワイヤと、前記第１ワイヤと同一方向に前記巻芯部に巻回され、第１端が前記第２外部電極に接続し、第２端が前記第４外部電極に接続する第２ワイヤと、を備え、前記第２ワイヤは、複数のターンに亘って前記第１ワイヤに対して外周側に巻回される第１巻回部と、前記中心軸に沿う方向において前記第１巻回部に対して前記第２鍔部側に位置し、少なくとも一部が前記巻芯部の外周面に巻回されている第２巻回部と、前記中心軸に沿う方向において前記第２巻回部に対して前記第２鍔部側に位置し、複数のターンに亘って前記第１ワイヤに対して外周側に巻回される第３巻回部と、を備え、前記第２巻回部において前記第２ワイヤを前記第１端から前記第２端へと辿っていったときに、前記第２ワイヤは、２ターン巻回される範囲内において、前記第１ワイヤの特定の１ターンに対して交差する第１交差箇所及び第２交差箇所を有しているコイル部品である。
【発明の効果】
【０００７】
上記構成によれば、コイル部品の特性に対する悪影響を低減できる。
【図面の簡単な説明】
【０００８】

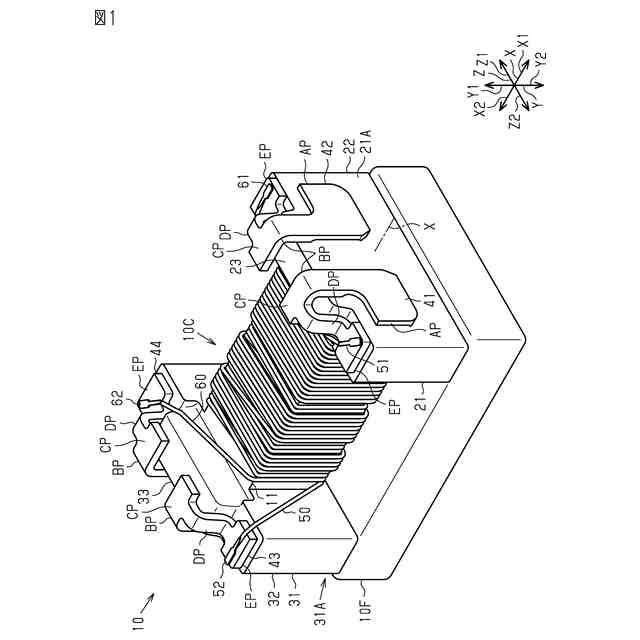

図１は、第１実施形態のコイル部品の斜視図である。

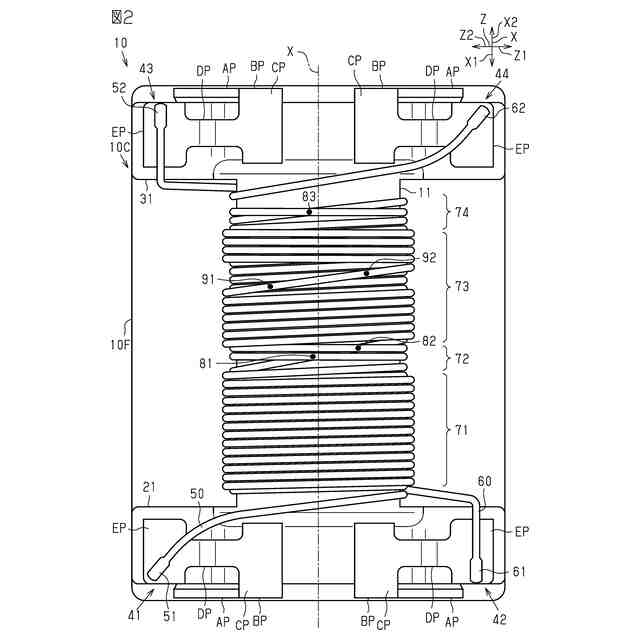

図２は、第１実施形態のコイル部品の平面図である。

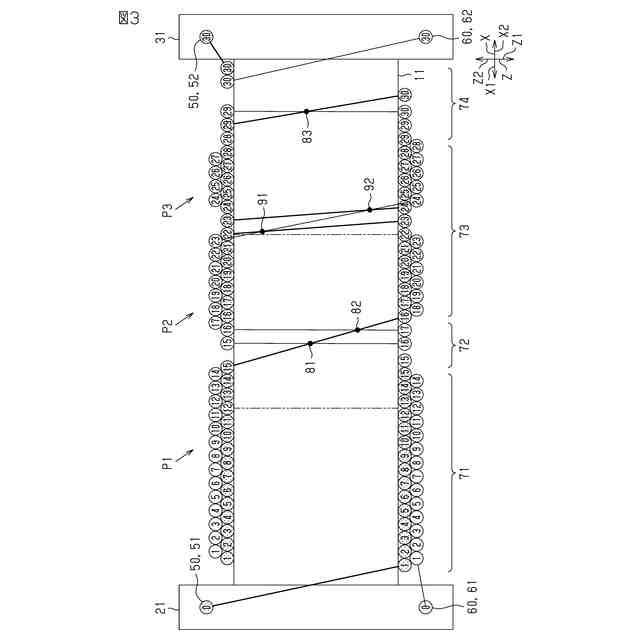

図３は、下方向を向いて第１実施形態のコイル部品を視たときの、各ワイヤの巻回の様態を説明する図である。

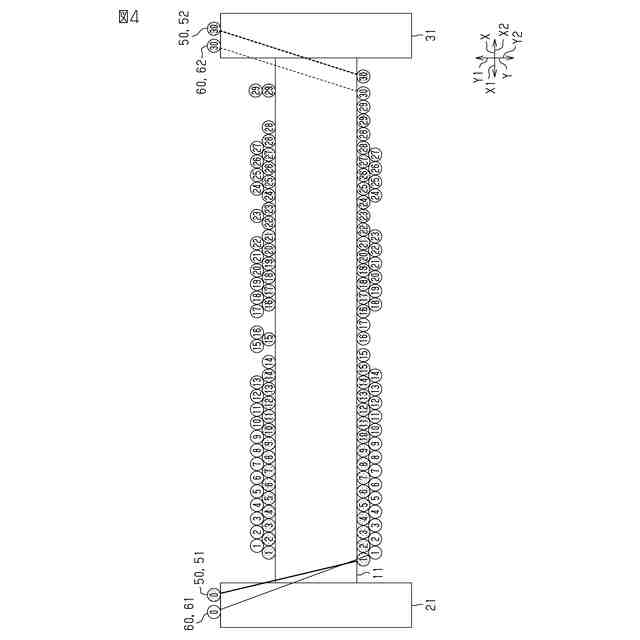

図４は、左方向を向いて第１実施形態のコイル部品を視たときの、各ワイヤの巻回の様態を説明する図である。

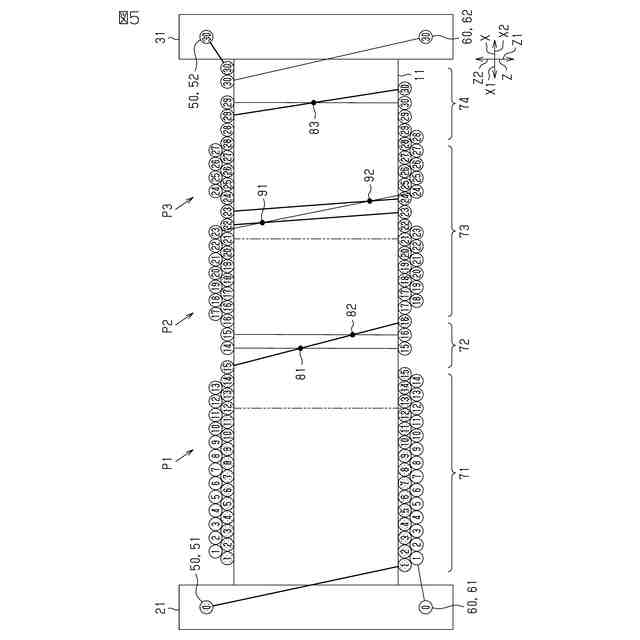

図５は、下方向を向いて第２実施形態のコイル部品を視たときの、各ワイヤの巻回の様態を説明する図である。

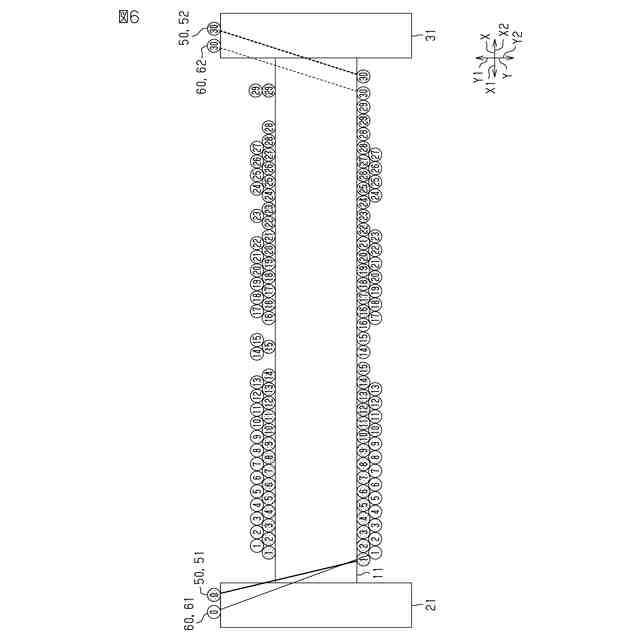

図６は、左方向を向いて第２実施形態のコイル部品を視たときの、各ワイヤの巻回の様態を説明する図である。
図７は、下方向を向いて第３実施形態のコイル部品を視たときの、各ワイヤの巻回の様態を説明する図である。

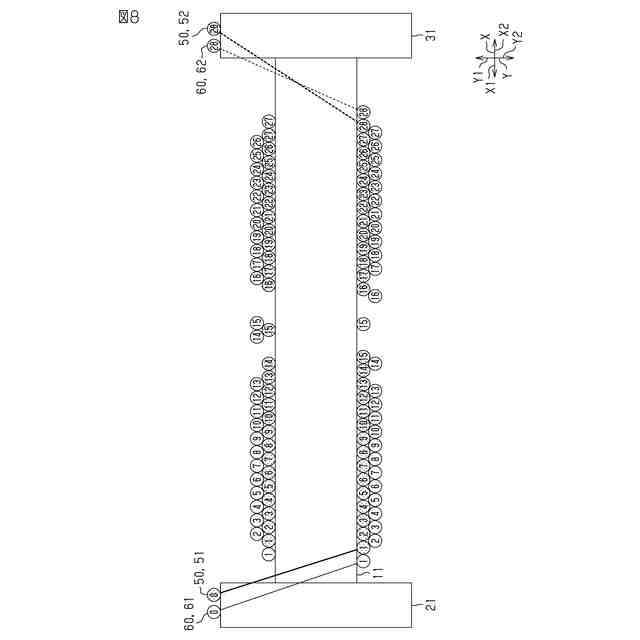

図８は、左方向を向いて第３実施形態のコイル部品を視たときの、各ワイヤの巻回の様態を説明する図である。
【発明を実施するための形態】
【０００９】
以下、コイル部品の第１実施形態、第２実施形態、及び第３実施形態を、図面を参照して説明する。なお、図面は、理解を容易にするために構成要素を拡大して示している場合がある。構成要素の寸法比率は実際のものと、又は別の図面中のものと異なる場合がある。
【００１０】
（第１実施形態について）
図１に示すように、コイル部品１０は、ドラムコア１０Ｃと、板コア１０Ｆと、を備えている。
（【００１１】以降は省略されています）
