公開番号2025120556
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015414
出願日2024-02-05
発明の名称樹脂成形品および組立品の製造方法
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B29C 45/27 20060101AFI20250808BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】部品をランナー部から分離する際に発生する破断面のバリを抑制する。
【解決手段】樹脂成形部品は、ランナー部と、前記ランナー部と連結される部品と、前記部品における複数の部位に形成されて前記部品と前記ランナー部とを連結する複数の連結部と、を有する樹脂成形品であって、前記複数の連結部が破断することにより、前記部品が前記ランナー部から分離され、前記複数の連結部のうち少なくとも1つの連結部の断面積が他の連結部の断面積と異なっている。
【選択図】図4
特許請求の範囲【請求項１】
ランナー部と、前記ランナー部と連結される部品と、前記部品における複数の部位に形成されて前記部品と前記ランナー部とを連結する複数の連結部と、を有する樹脂成形品であって、
前記複数の連結部が破断することにより、前記部品が前記ランナー部から分離され、
前記複数の連結部のうち少なくとも１つの連結部の断面積が他の連結部の断面積と異なることを特徴とする樹脂成形品。
続きを表示（約 1,200 文字）【請求項２】
前記複数の連結部は、前記部品の一方側の側面に形成される第１連結部と、前記部品の前記一方側とは反対の他方側の側面に形成される第２連結部と、を含み、
前記第２連結部の断面積は、前記第１連結部の断面積よりも小さい、請求項１に記載の樹脂成形品。
【請求項３】
前記第２連結部は、前記部品の前記一方側から前記他方側に延びて前記第１連結部の断面の中心を通る平面よりも、前記部品が分離される分離方向と反対方向の側に形成される、請求項２に記載の樹脂成形品。
【請求項４】
前記第１連結部の断面積は、前記第２連結部の断面積の１．５倍以上３倍以下である、請求項２または３に記載の樹脂成形品。
【請求項５】
前記部品が把持具に把持されて前記ランナー部から分離され、
前記部品は、前記把持具に把持された前記部品が前記把持具に対して回転移動することを抑制する回転止めを有する、請求項１に記載の樹脂成形品。
【請求項６】
前記回転止めは、前記部品を把持する前記把持具の側面に近接する突起状に形成されて、前記部品が前記把持具に対して回転移動することを抑制する、請求項５に記載の樹脂成形品。
【請求項７】
前記回転止めは、前記部品を把持する前記把持具に形成された溝部と係合する突起状に形成されて、前記部品が前記把持具に対して回転移動することを抑制する、請求項５に記載の樹脂成形品。
【請求項８】
ランナー部と、前記ランナー部と連結される部品と、前記部品における複数の部位に形成されて前記部品と前記ランナー部とを連結する複数の連結部と、を有する樹脂成形品を作製する工程と、
前記複数の連結部を破断させることにより、前記部品を前記ランナー部から分離する工程と、
前記ランナー部から分離した前記部品を組み立てて組立品を作製する工程と、を有し、
前記複数の連結部のうち少なくとも１つの連結部の断面積が他の連結部の断面積と異なることを特徴とする組立品の製造方法。
【請求項９】
前記複数の連結部は、前記部品の一方側の側面に形成される第１連結部と、前記部品の前記一方側とは反対の他方側の側面に形成される第２連結部と、を含み、
前記第２連結部の断面積は、前記第１連結部の断面積よりも小さい、請求項８に記載の組立品の製造方法。
【請求項１０】
前記部品を前記ランナー部から分離する工程において、前記部品を前記ランナー部から分離する分離方向に移動させて前記第２連結部を破断させ、
前記第２連結部を破断させた後、前記部品を前記第１連結部に近づけるように前記分離方向に対して傾斜する方向に移動させて前記第１連結部を破断させ、
前記第１連結部を破断させた後、前記部品を前記分離方向に移動させる、請求項９に記載の組立品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、樹脂成形品および組立品の製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
部品を自動で組み立てる自動組立装置には、自動部品整列装置を用いて組み立て用の部品が供給される。自動部品整列装置は、例えばボウル等に複数投入されたバラバラの状態の１種類の部品を、１個ずつ同じ方向を向くように整列して一定の時間間隔で自動組立装置に供給する。１つの工程で複数種類の部品を組み立てる自動組立装置を用いる場合、部品の種類毎に自動部品整列装置が必要になるため、部品を組み立てるのに必要なコストおよびスペースが増加する。複数の部品を自動組立装置に供給する方法として、ランナー部に繋がった複数の部品を有する樹脂成形品を自動組立装置に供給し、カッター等の切断工具を使用してランナー部から複数の部品を切り離す方法がある。しかしながら、切断工具の取り扱いに関する安全性を確保する必要があり、切断工具の刃こぼれ等により自動組立装置のメンテナンスの頻度が増加する。
【０００３】
また、例えば特許文献１等に開示されているように、カッター等の切断工具を使用しないで、部品をランナー部から引きちぎるように分離する方法もある。部品をランナー部から引きちぎるように分離する際、例えば自動組立装置に設けられたロボットアームのフィンガーが部品を把持して引っ張ることにより、部品とランナー部との連結部が破断する。部品をランナー部から分離する際の部品の姿勢を安定させるため、部品とランナー部との連結部は２か所以上設けられることが望ましい。
【先行技術文献】
【特許文献】
【０００４】
特許第３２５２５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
部品をランナー部から分離する際、例えば２か所の連結部を同時に破断させることは困難である。実際には、２か所の連結部のうち一方の連結部が先に破断し、他方の連結部が後から破断する。部品をランナー部から分離する際に最後に破断する連結部の破断面には、突起状のバリが発生しやすい。連結部が破断する順序によっては、連結部の破断面に、品質の低下を招く大きなバリが発生する可能性がある。
【０００６】
本開示は、部品をランナー部から分離する際に発生する破断面のバリを抑制することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る樹脂成形品は、ランナー部と、前記ランナー部と連結される部品と、前記部品における複数の部位に形成されて前記部品と前記ランナー部とを連結する複数の連結部と、を有する樹脂成形品であって、前記複数の連結部が破断することにより、前記部品が前記ランナー部から分離され、前記複数の連結部のうち少なくとも１つの連結部の断面積が他の連結部の断面積と異なることを特徴とする。
【発明の効果】
【０００８】
本開示によれば、部品をランナー部から分離する際に発生する破断面のバリを抑制することができる。
【図面の簡単な説明】
【０００９】

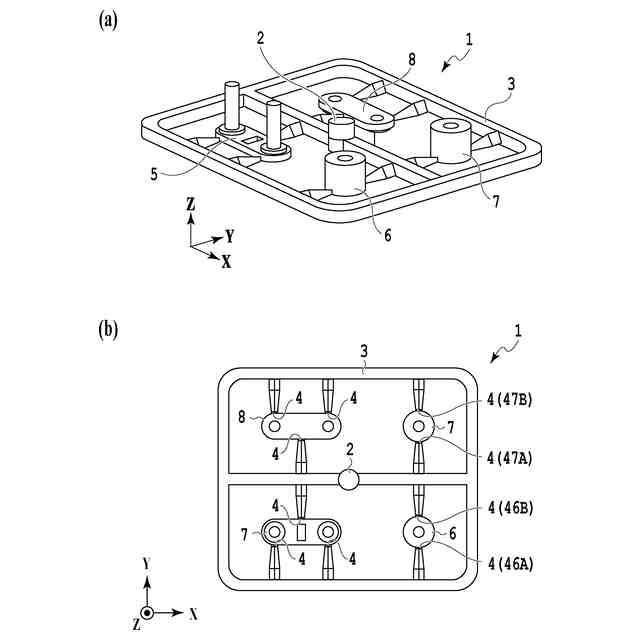

樹脂成形品の外観図である。

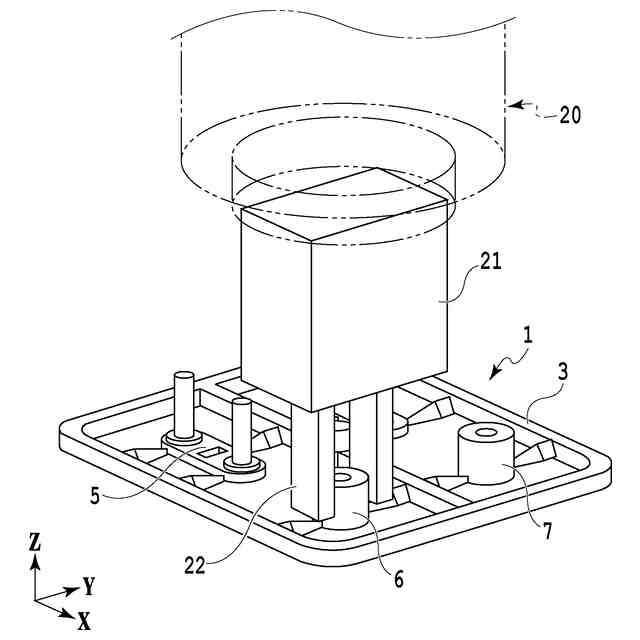

樹脂成形品およびフィンガーの斜視図である。
組立品の外観図である。

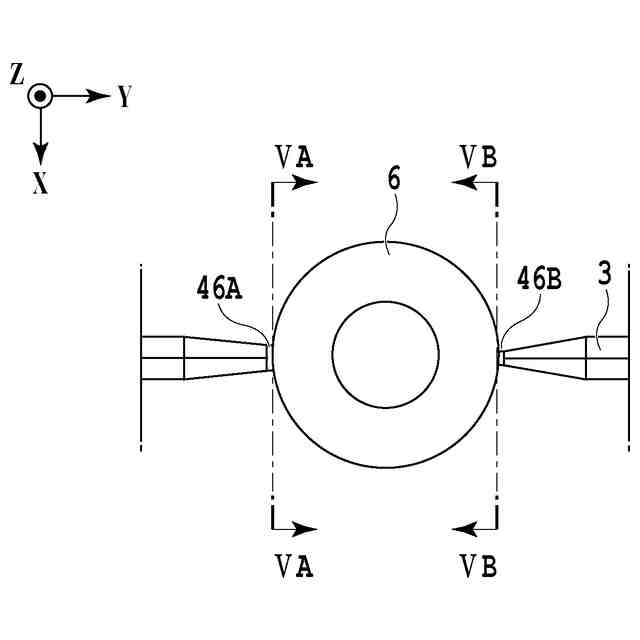

第２の部品およびランナー部の平面図である。
連結部の側断面図である。
第２の部品をランナー部から分離する工程を示す説明図である。

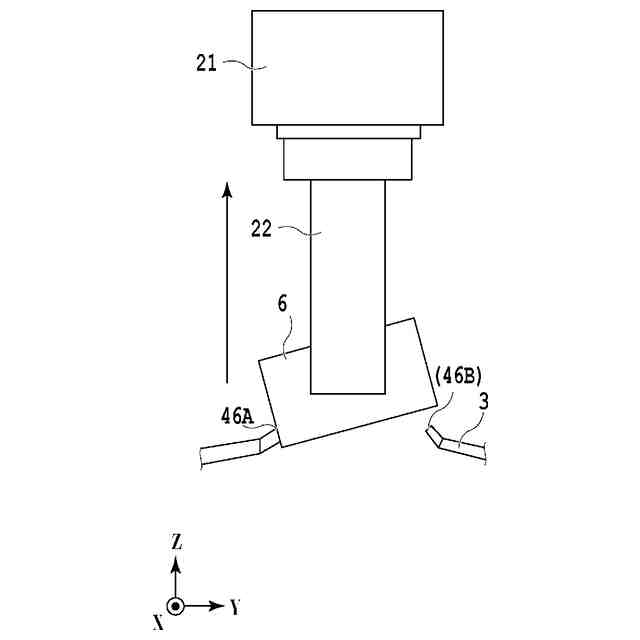

第２の部品をランナー部から分離する工程の比較例を示す説明図である。
第２の部品をランナー部から分離する工程を示す説明図である。
第２の部品およびフィンガーの側面図である。
第２の部品およびフィンガーの側面図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して本開示の好適な実施の形態を詳細に説明する。但し、以下に記載する実施の形態の各構成部品の寸法、材質、形状、これらの相対配置などは、本開示が適用される樹脂成形品の構成および各種条件により適宜変更され得るものである。以下の実施の形態は本開示事項を限定するものでなく、また以下の実施の形態で説明されている特徴の組み合わせすべてが本開示の解決手段に必須のものとは限らない。尚、同一の構成については、同じ符号を付して説明する。
（【００１１】以降は省略されています）
