公開番号2025120680
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015664
出願日2024-02-05
発明の名称アレイ基板および液晶表示装置
出願人シャープディスプレイテクノロジー株式会社
代理人弁理士法人暁合同特許事務所
主分類G02F 1/1335 20060101AFI20250808BHJP(光学)
要約【課題】表示不具合や歩留り低下の問題を低減して、より精細度の高い液晶表示装置及びこれに用いるアレイ基板を提供する。
【解決手段】アレイ基板は、第1の方向に沿って複数の画素電極が配列された第1の電極列と、前記第1の電極列に隣り合い、前記第1の方向に沿って複数の画素電極が配列された第2の電極列と、前記第1の電極列および前記第2の電極列における各画素電極の間を少なくとも透過する光を遮光する遮光部と、を備え、前記第1の電極列および前記第2の電極列における前記複数の画素電極のそれぞれの寸法は実質的に同じであり、前記遮光部は、前記第2の電極列における前記複数の画素電極のそれぞれについて、所定の開口率条件を満たすように当該複数の画素電極のそれぞれを透過する光を遮光する。

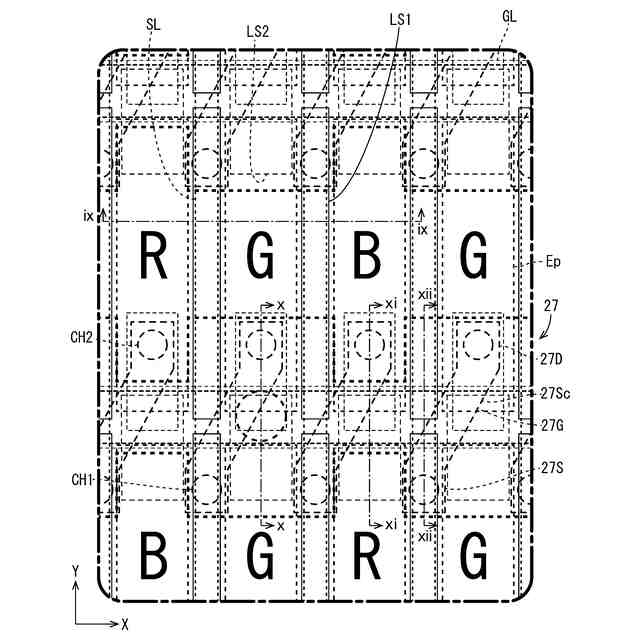

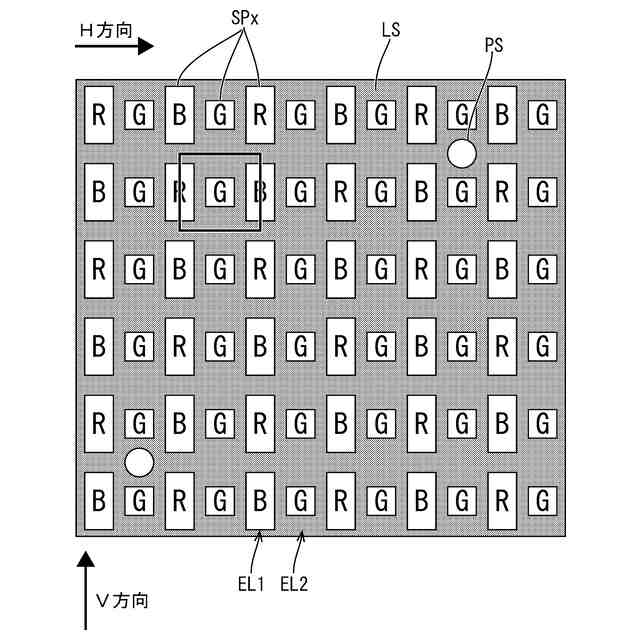

【選択図】図3
特許請求の範囲【請求項１】
第１の方向に沿って複数の画素電極が配列された第１の電極列と、
前記第１の電極列に隣り合い、前記第１の方向に沿って複数の画素電極が配列された第２の電極列と、
前記第１の電極列および前記第２の電極列における各画素電極の間を少なくとも透過する光を遮光する遮光部と、
を備え、
前記第１の電極列および前記第２の電極列における前記複数の画素電極のそれぞれの寸法は実質的に同じであり、
前記遮光部は、前記第２の電極列における前記複数の画素電極のそれぞれについて、所定の開口率条件を満たすように当該複数の画素電極のそれぞれを透過する光を遮光する、アレイ基板。
続きを表示（約 1,000 文字）【請求項２】
前記遮光部は、
前記第１の電極列および前記第２の電極列における各画素電極よりも下層に設けられる第１遮光部と、
前記第１の電極列および前記第２の電極列における各画素電極よりも上層に設けられる第２遮光部と、
を含む、請求項１に記載のアレイ基板。
【請求項３】
前記遮光部は、前記第２の電極列における前記複数の画素電極のそれぞれについて、前記第１の方向における一方と他方の端部を透過する光を遮光する、
請求項１に記載のアレイ基板。
【請求項４】
前記遮光部は、前記第２の電極列における前記複数の画素電極のそれぞれについて、前記第１の方向に沿って２ｎ番目に配置される画素電極については一方の端部を透過する光を遮光し、２ｎ＋１番目に配置される画素電極については他方の端部を透過する光を遮光するように構成されている、
請求項１に記載のアレイ基板。

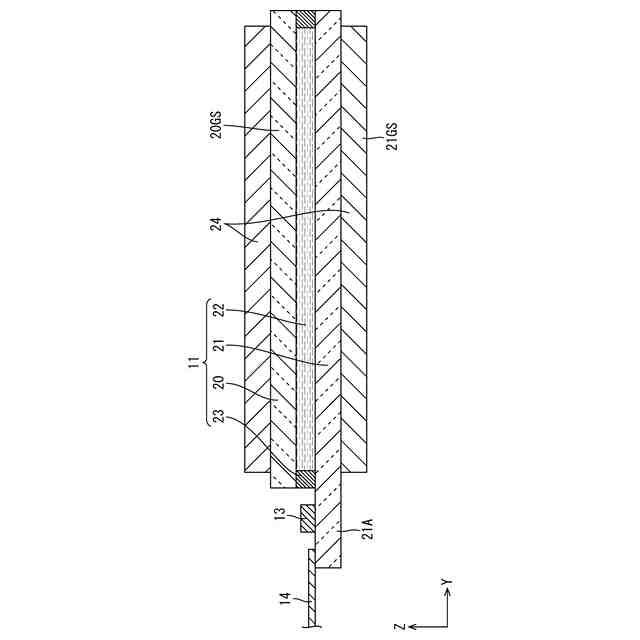

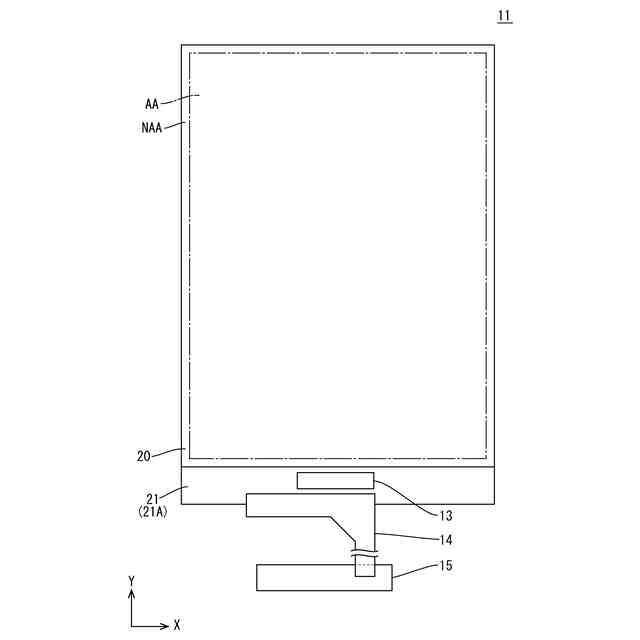

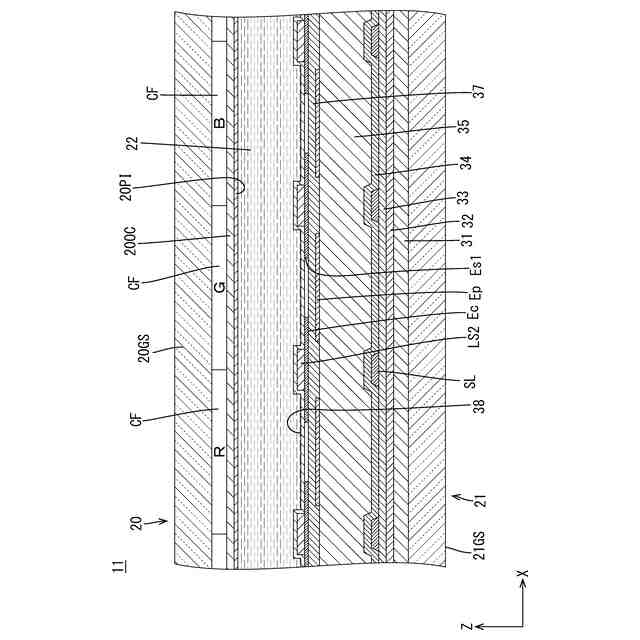

【請求項５】
請求項１から請求項４のいずれか１項に記載のアレイ基板と、
前記アレイ基板に対向するよう配される対向基板と、前記アレイ基板と前記対向基板との間に配される液晶層と、を備え、
前記対向基板は、
前記第１の電極列における各画素電極に対応する位置に、第１カラーフィルタと第２カラーフィルタとを交互に備え、
前記第２の電極列における各画素電極に対応する位置に、第３カラーフィルタを備える、液晶表示装置。
【請求項６】
前記第１カラーフィルタは赤色カラーフィルタであり、
前記第２カラーフィルタは青色カラーフィルタであり、
前記第３カラーフィルタは緑色カラーフィルタである、
請求項５に記載の液晶表示装置。
【請求項７】
前記遮光部は、前記第２の電極列における前記複数の画素電極のそれぞれについて、所定の白色度が得られるように当該複数の画素電極のそれぞれを透過する光を遮光する、
請求項５に記載の液晶表示装置。

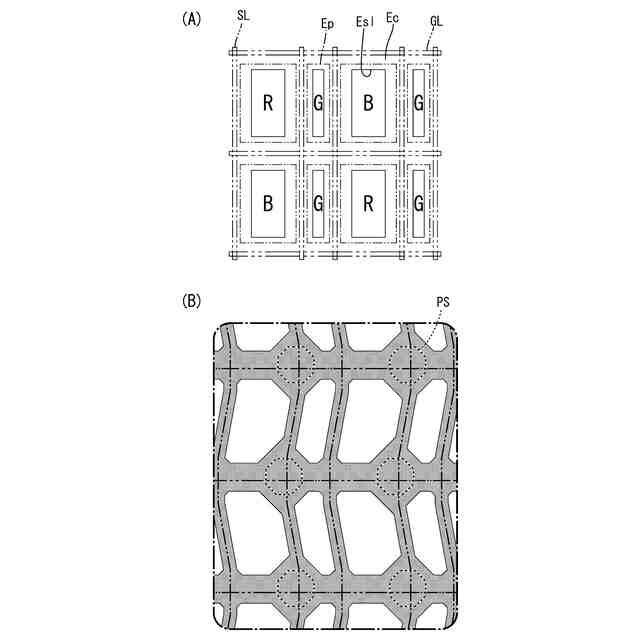

【請求項８】
請求項１から請求項４のいずれか１項に記載のアレイ基板と、
前記アレイ基板に対向するよう配される対向基板と、前記アレイ基板と前記対向基板との間に配される液晶層と、を備え、
前記アレイ基板と前記対向基板との間には、前記遮光部に対応する位置に、フォトスペーサが備えられている、液晶表示装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、アレイ基板および液晶表示装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

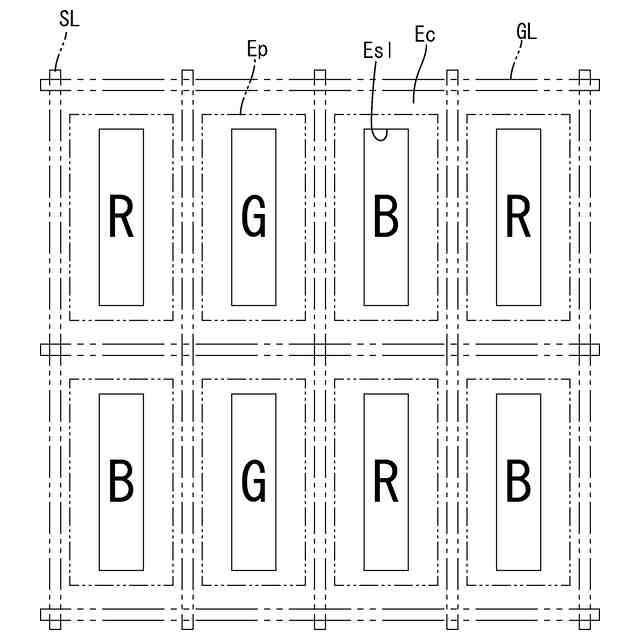

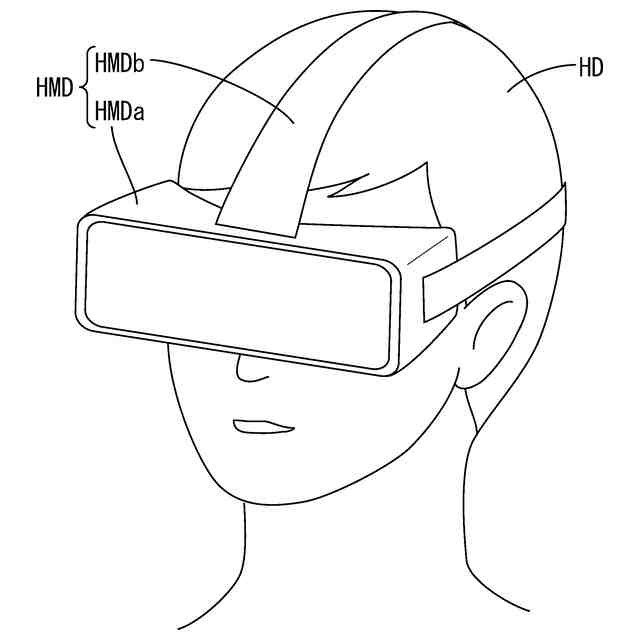

液晶ディスプレイ等の表示装置において、映像を表示するための画素は、一般的にＲＧＢ配列とされている。ＲＧＢ配列は、例えば図２０（Ａ）に示すように、同じ大きさの赤（Ｒ）、緑（Ｇ）、青（Ｂ）の副画素（サブピクセル）が、略正方形となるように配置されることで構成されている。近年の表示装置の高精細化で、例えばヘッドマウントディスプレイ（Head-Mounted Display：ＨＭＤ）用途の表示装置の場合、このサブピクセルの幅寸法が５μｍ程度まで微細化され、加工精度の限界により更なる超高精細化が困難となっている。
【０００３】
これに対し、例えば有機ＥＬディスプレイ等においては、サブピクセルをペンタイル配列とし、より少ないサブピクセル数でスペック上の解像度を上げる工夫がなされている。サブピクセルのペンタイル配列としては様々なものが提案されているが、例えば図２０（Ｂ）に示すように、ＲＧＢ・ＢＧＲの千鳥配列のうち、隣り合うＲＲとＢＢを連続させたものが挙げられる。このような構成によるとＲＧＢ配列に比してサブピクセルの数が３分の２に減少するため、みかけ上の解像度を維持したままサブピクセルの最小の幅寸法を１．５倍にすることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２４０８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
これに対し、液晶ディスプレイにおいてサブピクセルの面積が異なると、画素電極の容量に差異が生じ、フリッカや焼き付きの問題が生じやすくなる。そのため、例えば特許文献１においては、画素電極の容量の差異を補助電極による容量で緩衝し、全てのサブピクセルにおける画素容量と補助容量との和が実質的に同一となるようにしている。しかしながら、例えばサブピクセルの幅寸法が１０μｍ以下程度の超高精細パネルでは、補助容量を確保するための補助電極を画素電極とは別に設けること自体、配置面積の点で困難である。また、容量が小さい画素電極（Ｇ）についてはリーク不良が生じ易くなり、歩留り低下の原因になり得る。これらの表示不具合や歩留り低下の問題は、精細度の高いディスプレイにおいてより一層顕著になる。
【０００６】
本技術は、上記のような実情に鑑みてなされたものであり、表示不具合や歩留り低下の問題を低減して、より精細度の高い液晶表示装置及びこれに用いるアレイ基板を提供することを目的としている。
【課題を解決するための手段】
【０００７】
（１）本技術に係るアレイ基板は、第１の方向に沿って複数の画素電極が配列された第１の電極列と、前記第１の電極列に隣り合い、前記第１の方向に沿って複数の画素電極が配列された第２の電極列と、前記第１の電極列および前記第２の電極列における各画素電極の間を少なくとも透過する光を遮光する遮光部と、を備え、前記第１の電極列および前記第２の電極列における前記複数の画素電極のそれぞれの寸法は実質的に同じであり、前記遮光部は、前記第２の電極列における前記複数の画素電極のそれぞれについて、所定の開口率条件を満たすように当該複数の画素電極のそれぞれを透過する光を遮光する。
【０００８】
（２）上記（１）に記載のアレイ基板の好適な一態様において、前記遮光部は、前記第１の電極列および前記第２の電極列における各画素電極よりも下層に設けられる第１遮光部と、前記第１の電極列および前記第２の電極列における各画素電極よりも上層に設けられる第２遮光部と、を含む。
【０００９】
（３）上記（１）または（２）に記載のアレイ基板の好適な一態様において、前記遮光部は、前記第２の電極列における前記複数の画素電極のそれぞれについて、前記第１の方向における一方と他方の端部を透過する光を遮光するように構成されている。
【００１０】
（４）上記（１）または（２）に記載のアレイ基板の好適な一態様において、前記遮光部は、前記第２の電極列における前記複数の画素電極のそれぞれについて、前記第１の方向に沿って２ｎ番目に配置される画素電極については一方の端部を透過する光を遮光し、２ｎ＋１番目に配置される画素電極については他方の端部を透過する光を遮光するように構成されている。
（【００１１】以降は省略されています）
