公開番号2025120772
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015858
出願日2024-02-05
発明の名称フーチング補強構造及びフーチング補強方法
出願人株式会社大林組
代理人個人,個人,個人
主分類E02D 27/12 20060101AFI20250808BHJP(水工;基礎;土砂の移送)
要約【課題】近接構造物などへの影響が少なく、施工性に優れるフーチング補強構造及びフーチング補強方法を提供する。
【解決手段】地盤に設置され、柱を支持するフーチングであって、前記柱の側面に沿い所定水平方向に垂直な所定鉛直断面を跨いで延在するフーチングと、前記フーチングの側面に添接され、当該側面に沿って前記所定水平方向に延在し、前記フーチングの曲げに抵抗する引張部材とを有するフーチング補強構造。

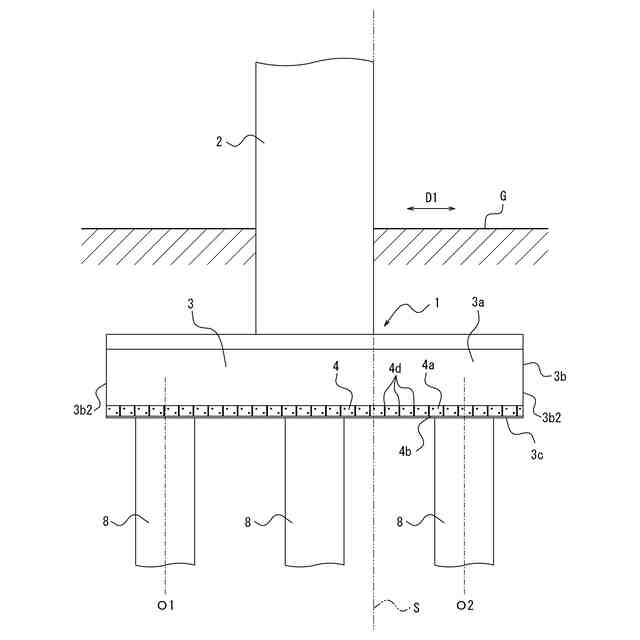

【選択図】図1
特許請求の範囲【請求項１】
地盤に設置され、柱を支持するフーチングであって、前記柱の側面に沿い所定水平方向に垂直な所定鉛直断面を跨いで延在するフーチングと、
前記フーチングの側面に添接され、当該側面に沿って前記所定水平方向に延在し、前記フーチングの曲げに抵抗する引張部材とを有するフーチング補強構造。
続きを表示（約 760 文字）【請求項２】
前記引張部材は、前記フーチングの底面と同じ高さ又は前記フーチングの底面より上方に設置される、請求項１に記載のフーチング補強構造。
【請求項３】
前記引張部材は、前記所定鉛直断面を跨いで前記所定水平方向に延在する、請求項１に記載のフーチング補強構造。
【請求項４】
前記所定鉛直断面を跨いで配置され前記フーチングをそれぞれ支持する複数の杭を有し、
前記引張部材は前記所定水平方向の左右両外端に位置する前記杭の範囲に延在する、請求項１に記載のフーチング補強構造。
【請求項５】
前記引張部材は、前記所定水平方向の前記左右両外端に位置する左側の前記杭の中心から右側の前記杭の中心までを含めて延在する、請求項４に記載のフーチング補強構造。
【請求項６】
前記引張部材は第１板部と第２板部を有し、
前記第１板部は前記フーチングの前記側面に添接され、
前記第２板部は、前記フーチングの前記側面から外側に向かう方向に前記第１板部から突出する、請求項１に記載のフーチング補強構造。
【請求項７】
前記引張部材は、前記第１板部と前記第２板部を支持するリブを有する、請求項６に記載のフーチング補強構造。
【請求項８】
前記引張部材は上面視で前記フーチングを囲繞するように添接される、請求項１に記載のフーチング補強構造。
【請求項９】
地盤に設置され、柱を支持するフーチングであって、前記柱の側面に沿い所定水平方向に垂直な所定鉛直断面を跨いで延在するフーチングの露出した側面に、前記フーチングの曲げに抵抗する引張部材を添接し、当該側面に沿って前記所定水平方向に延在させるフーチング補強方法。

発明の詳細な説明【技術分野】
【０００１】
本発明はフーチング補強構造及びフーチング補強方法に関する。
続きを表示（約 880 文字）【背景技術】
【０００２】
フーチングを有する構造物の補強構造が知られている（例えば特許文献１～２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６３７５号公報
特許第５９８０６９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、近接構造物などへの影響が少なく、施工性に優れるフーチング補強構造及びフーチング補強方法を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の一態様は以下のとおりである。
【０００６】
［１］
地盤に設置され、柱を支持するフーチングであって、前記柱の側面に沿い所定水平方向に垂直な所定鉛直断面を跨いで延在するフーチングと、
前記フーチングの側面に添接され、当該側面に沿って前記所定水平方向に延在し、前記フーチングの曲げに抵抗する引張部材とを有するフーチング補強構造。
【０００７】
［２］
前記引張部材は、前記フーチングの底面と同じ高さ又は前記フーチングの底面より上方に設置される、［１］に記載のフーチング補強構造。
【０００８】
［３］
前記引張部材は、前記所定鉛直断面を跨いで前記所定水平方向に延在する、［１］又は［２］に記載のフーチング補強構造。
【０００９】
［４］
前記所定鉛直断面を跨いで配置され前記フーチングをそれぞれ支持する複数の杭を有し、
前記引張部材は前記所定水平方向の左右両外端に位置する前記杭の範囲に延在する、［１］～［３］の何れか１項に記載のフーチング補強構造。
【００１０】
［５］
前記引張部材は、前記所定水平方向の前記左右両外端に位置する左側の前記杭の中心から右側の前記杭の中心までを含めて延在する、［４］に記載のフーチング補強構造。
（【００１１】以降は省略されています）
