公開番号2025120988
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016091
出願日2024-02-06
発明の名称コア材およびコア材の製造方法、スキン-コア構造体、構造部材
出願人東レ株式会社
代理人
主分類C08J 5/04 20060101AFI20250812BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】
コア材、あるいはスキン-コア構造体へ賦形した後に、適用対象となる構造部材の要求特性に応じてセル壁の厚みや密度を調整することが可能なコア材を提供する。
【解決手段】
セル壁で区画形成された中空柱状のセルの集合体からなるコア材であって、前記セル壁は、分散状態の繊維(Cf)が積み重なって構成された繊維基材を含み、前記セル壁の中において、前記繊維基材が面外方向に圧縮された状態で繊維(Cf)同士が樹脂(Cr)により結着されているとともに、前記セル壁が面外方向への膨張性を有するコア材。

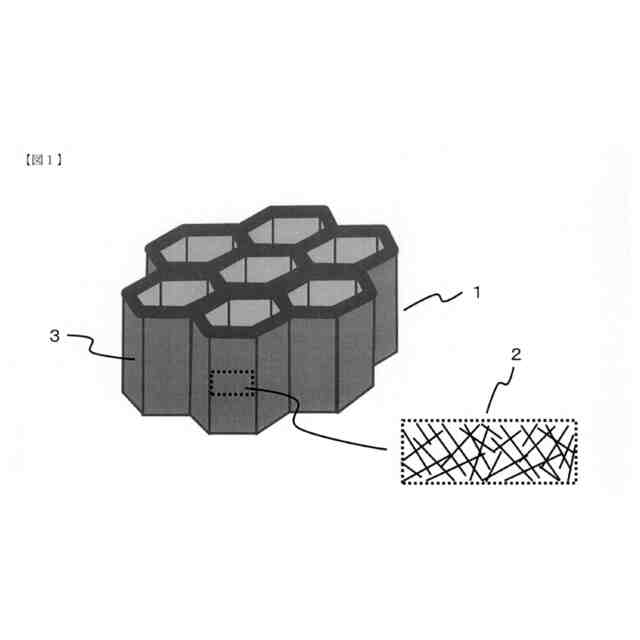

【選択図】図1
特許請求の範囲【請求項１】
セル壁で区画形成された中空柱状のセルの集合体からなるコア材であって、

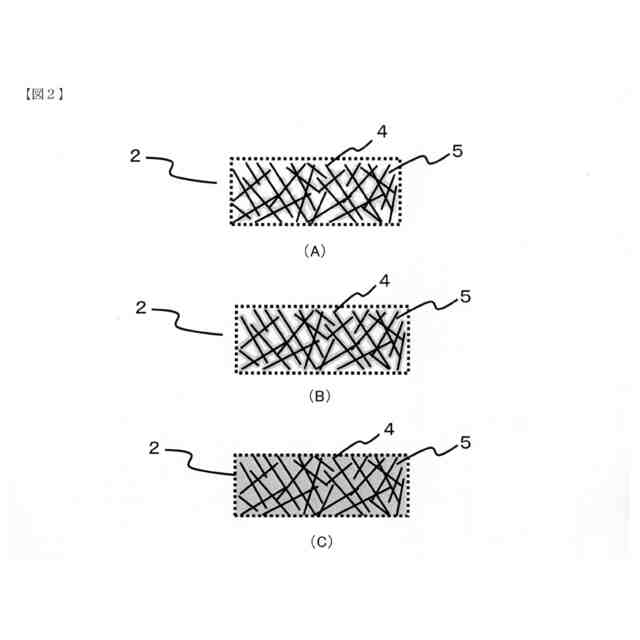

前記セル壁は、分散状態の繊維（Ｃｆ）が積み重なって構成された繊維基材を含み、
前記セル壁の中において、前記繊維基材が面外方向に圧縮された状態で繊維（Ｃｆ）同士が樹脂（Ｃｒ）により結着されているとともに、前記セル壁が面外方向への膨張性を有するコア材。
続きを表示（約 940 文字）【請求項２】
前記面外方向への膨張性が、樹脂（Ｃｒ）の軟化または溶融によって繊維（Ｃｆ）同士の結着が解除されることにより発現する、請求項１に記載のコア材。
【請求項３】
前記セルの集合体において、セル壁－セル壁間が接着剤により接合され、接着剤のガラス転移点が樹脂（Ｃｒ）のガラス転移点以上である、請求項２に記載のコア材。
【請求項４】
前記接着剤のガラス転移点が１５０℃以上である、請求項３に記載のコア材。
【請求項５】

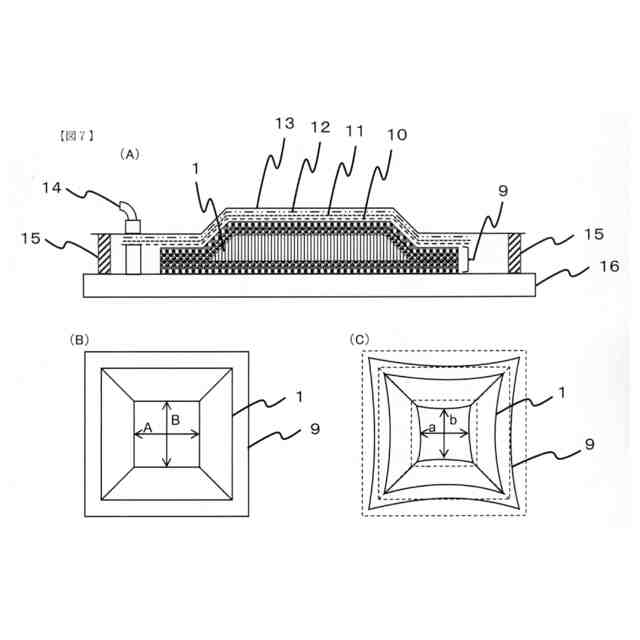

前記セル壁を無荷重状態で加熱して前記樹脂（Ｃｒ）を軟化または溶融させてセル壁を面外方向に最大膨張した際の前記セル壁の面内方向の寸法変化率が±１０％以下である、請求項２～４のいずれかに記載のコア材。
【請求項６】
前記セル壁中における下記式１から算出される繊維（Ｃｆ）／樹脂（Ｃｒ）比率が１０～１００％である、請求項１～３のいずれかに記載のコア材。
［式１］
繊維（Ｃｆ）／樹脂（Ｃｒ）比率［％］＝｛繊維（Ｃｆ）の面積［ｍｍ
２
］／樹脂（Ｃｒ）の面積［ｍｍ
２
］｝×１００
【請求項７】

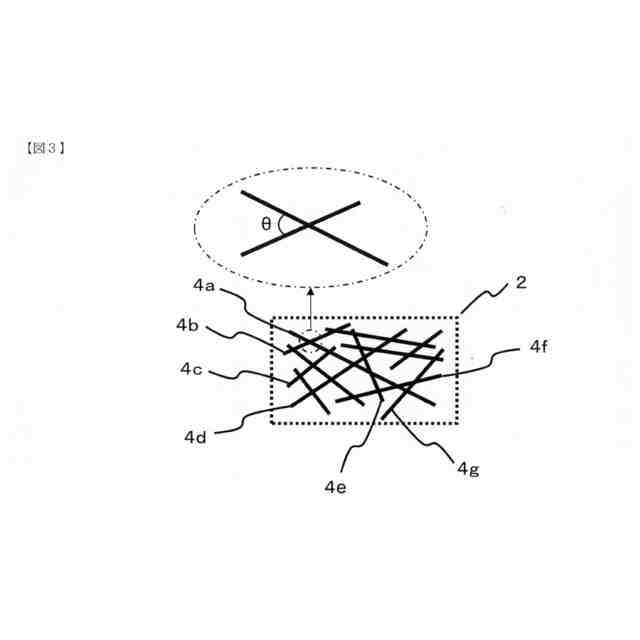

前記セル壁における繊維の二次元配向角の平均値が１０～８０°である、請求項１～３のいずれかに記載のコア材。
【請求項８】
前記セル壁の膨張前の厚みｔ１および膨張後の厚みｔ２の比（ｔ２／ｔ１）が１．０５～３０である、請求項１～３のいずれかに記載のコア材。
【請求項９】
前記樹脂（Ｃｒ）が、ポリカーボネート（ＰＣ）、ポリフェニレンエーテル（ＰＰＥ）、ポリイミド（ＰＩ）、ポリアミドイミド（ＰＡＩ）、ポリエーテルイミド（ＰＥＩ）、ポリサルホン（ＰＳＵ）、ポリエーテルサルホン（ＰＥＳ）およびポリアリレート（ＰＡＲ）からなる群から選択される少なくとも１種類の非晶性熱可塑性樹脂である、請求項１～３のいずれかに記載のコア材。
【請求項１０】

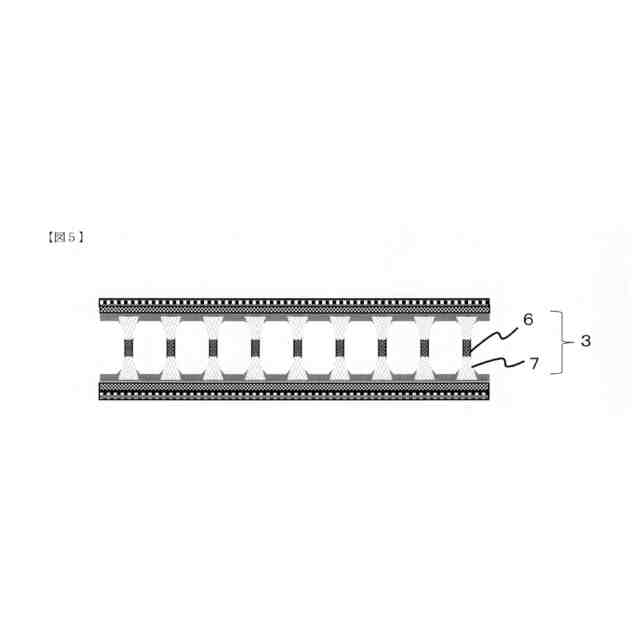

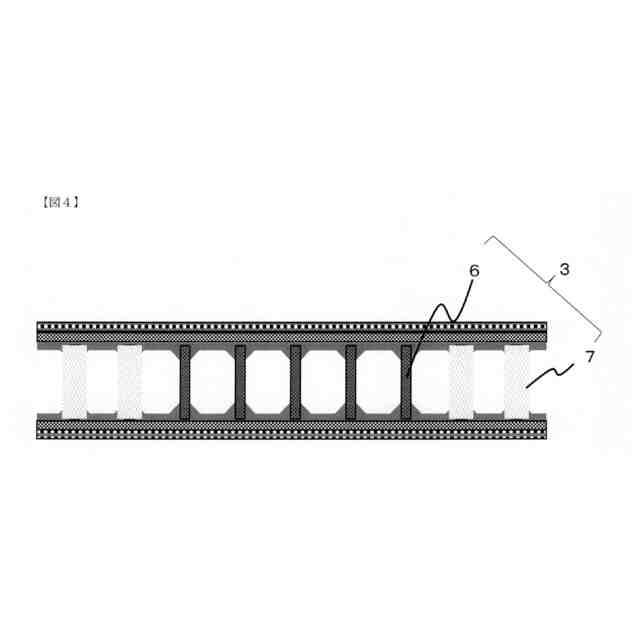

コア材全体を見た場合の面内方向で、セル壁の厚みが異なる領域が存在する、請求項１～３のいずれかに記載のコア材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スキン－コア構造体に用いられるコア材に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
セル壁で区画形成された中空柱状のセルの集合体からなる構造を有するコア材を芯材として用いたスキン－コア構造体は、軽量、高剛性などの優れた機械的特性を有することから、航空機、船舶などの構造部材や建材など広く使用されている。これらのコア材としては、アルミハニカムコア、強化繊維とマトリックス樹脂からなるＦＲＰハニカムコア等があり、なかでも軽量化要求が強い航空機等の飛翔体では、ＦＲＰハニカムコアとして、アラミド繊維の不織布にフェノール樹脂を含浸させたアラミドハニカムコアが主として用いられている。
【０００３】
コア材は、軽量性と力学特性に加えてせん断特性や衝撃特性など複合的な特性を要求されることが多い。例えば、コア材の表面にスキン材を接着してサンドイッチ構造体とする際、スキン材が滑ることでセル壁が座屈するコアクラッシュという現象が発生してしまうことがある。
【０００４】
コアクラッシュを防止するためには、コア材の軽量性を可能な限り犠牲にすることなく、コア材の強度を向上させることが求められる。このような要求に対応する技術として、特許文献１では、セル壁に繊維強化樹脂の多孔質構造体を用い、重量増加を抑制しつつセル壁の厚みを厚くしたコア材が提案されている。また特許文献２では、セル壁に不連続の強化繊維が分散したシート材を用い、セル壁を厚くすることなく強度を高めたコア材が提案されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開２０２３／１６７３３４号公報
国際公開２０２３／１６７３３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１あるいは２に記載のコア材は、基本的には、コア材の全体形状を賦形する前、すなわち中空柱状のセルの集合体からなる形状に加工する前に、セル壁の厚みや密度が決まってしまう。一方、コア材の全体形状を形成してから、当該コア材のセル壁の任意の箇所のみ厚みや密度を調整できれば、より精密なスキン－コア構造体や、それを用いた構造部材の設計が可能になる。
【０００７】
本発明は、コア材、あるいはスキン－コア構造体へ賦形した後に、適用対象となる構造部材の要求特性に応じてセル壁の厚みや密度を調整することが可能なコア材を提供することを課題とする。
【課題を解決するための手段】
【０００８】
かかる課題を解決するための本発明は、セル壁で区画形成された中空柱状のセルの集合体からなるコア材であって、前記セル壁は、分散状態の繊維（Ｃｆ）が積み重なって構成された繊維基材を含み、前記セル壁の中において、前記繊維基材が面外方向に圧縮された状態で繊維（Ｃｆ）同士が樹脂（Ｃｒ）により結着されているとともに、前記セル壁が面外方向への膨張性を有するコア材である。
【０００９】
また、本発明の他の側面は、セル壁で区画形成された中空柱状のセルの集合体からなる構造を有するコア材の製造方法であって、分散状態の繊維（Ｃｆ）が積み重なって構成された繊維基材を面外方向に圧縮した状態で、繊維（Ｃｆ）同士を樹脂（Ｃｒ）により結着させてシート基材を作製する工程と、該シート基材を中空柱状のセルの集合体からなる構造に賦形する工程と、を有するコア材の製造方法である。
【００１０】

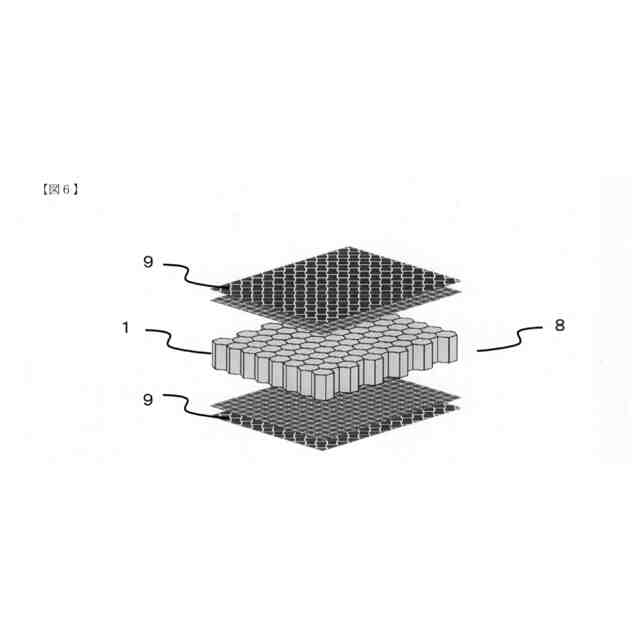

また、本発明のさらに他の側面は、上記コア材をスキン材と接着してなるスキン－コア構造体である。
【発明の効果】
（【００１１】以降は省略されています）
