公開番号2025121233
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016555
出願日2024-02-06
発明の名称車載中継装置、プログラム及び情報処理方法
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H04L 12/46 20060101AFI20250812BHJP(電気通信技術)
要約【課題】外部装置が接続される外部接続用ポートを好適に設けることができる車載中継装置、方法及びプログラムを提供する。
【解決手段】車両において、車両に搭載される車載ネットワークに接続される車載中継装置は、車両に搭載された複数の車載ECUと通信するための複数の通信部と、複数の車載ECU間における通信の中継に関する処理を行う処理部と、処理部と通信可能に接続され、処理部による中継処理よりも下位側の階層プロトコルに基づき中継するスイッチング部と、車両外の外部装置が接続される外部接続用ポートとを備え、外部接続用ポートは、処理部と通信可能に接続され、外部接続用ポートから入力された外部データは、処理部を介して前記スイッチング部に出力される。
【選択図】図1
特許請求の範囲【請求項１】
車両に搭載される車載ネットワークに接続される車載中継装置であって、
前記車両に搭載された複数の車載ＥＣＵと通信するための複数の通信部と、
前記複数の車載ＥＣＵ間における通信の中継に関する処理を行う処理部と、
前記処理部と通信可能に接続され、前記処理部による中継処理よりも下位側の階層プロトコルに基づき中継するスイッチング部と、
前記車両外の外部装置が接続される外部接続用ポートとを備え、
前記外部接続用ポートは、前記処理部と通信可能に接続され、
前記外部接続用ポートから入力された外部データは、前記処理部を介して前記スイッチング部に出力される
車載中継装置。
続きを表示（約 1,600 文字）【請求項２】
前記スイッチング部が中継に用いる通信プロトコルはＴＣＰ／ＩＰであり、
前記スイッチング部は、
２つ以上の前記通信部を含み、
前記通信部に接続される前記車載ＥＣＵのＭＡＣアドレスに基づき、前記車載ネットワークに流れるＩＰパケットを中継するレイヤ２スイッチとして機能する
請求項１に記載の車載中継装置。
【請求項３】
前記処理部が中継に用いる通信プロトコルはＴＣＰ／ＩＰであり、
前記処理部は、前記スイッチング部を介して取得した前記車載ＥＣＵからのＩＰパケットに対し、前記車載ＥＣＵのＩＰアドレスに基づき中継するレイヤ３スイッチとして機能する
請求項１に記載の車載中継装置。
【請求項４】
前記処理部は、
前記外部接続用ポートから入力された外部データが正常又は異常かを判定し、
前記外部データは正常であると判定した場合、前記スイッチング部を介して前記外部データを前記車載ネットワークに送信し、
前記外部データは異常であると判定した場合、前記外部データを前記スイッチング部に出力することなく、破棄する
請求項１に記載の車載中継装置。
【請求項５】
前記処理部は、第１処理部と、前記第１処理部に通信可能に接続される第２処理部とを含み、
前記第２処理部には、前記スイッチング部が接続され、
前記第２処理部は、前記スイッチング部の設定変更に関する処理を行い、
前記第１処理部には、前記外部接続用ポートが接続され、
前記外部接続用ポートから入力された前記外部データは、前記第１処理部及び前記第２処理部を介して前記スイッチング部に出力される
請求項１から請求項２のいずれか１項に記載の車載中継装置。
【請求項６】
車載ネットワークに接続された車載ＥＣＵと通信するための複数の通信部を備え、前記複数の車載ＥＣＵ間における通信の中継に関する処理を行うコンピュータに処理を実行させるプログラムであって、
前記コンピュータは、
前記コンピュータによる中継処理よりも下位側の階層プロトコルに基づき中継するスイッチング部と通信可能に接続され、
前記車両外の外部装置が接続される外部接続用ポートが接続され、
前記外部接続用ポートから入力された外部データを前記スイッチング部に出力するにあたり、前記外部接続用ポートから入力された外部データが正常又は異常かを判定し、
前記外部データは正常であると判定した場合、前記スイッチング部を介して前記外部データを前記車載ネットワークに送信し、
前記外部データは異常であると判定した場合、前記外部データを前記スイッチング部に出力することなく、破棄する
処理を実行させるプログラム。
【請求項７】
車載ネットワークに接続された車載ＥＣＵと通信するための複数の通信部を備え、前記複数の車載ＥＣＵ間における通信の中継に関する処理を行うコンピュータに処理を実行させる情報処理方法であって、
前記コンピュータは、
前記コンピュータによる中継処理よりも下位側の階層プロトコルに基づき中継するスイッチング部と通信可能に接続され、
前記車両外の外部装置が接続される外部接続用ポートが接続され、
前記外部接続用ポートから入力された外部データを前記スイッチング部に出力するにあたり、前記外部接続用ポートから入力された外部データが正常又は異常かを判定し、
前記外部データは正常であると判定した場合、前記スイッチング部を介して前記外部データを前記車載ネットワークに送信し、
前記外部データは異常であると判定した場合、前記外部データを前記スイッチング部に出力することなく、破棄する
処理を実行させる情報処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車載中継装置、プログラム及び情報処理方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
車両に搭載され、複数のマイクロコンピュータ（マイコン）を備えつつ、通信バスの異常を検出できる電子制御装置が開示されている（例えば特許文献１）。特許文献１の電子制御装置は、通信バスに接続された複数のノードの一つであり、通信バスに流れている伝送信号を受信すると共に、通信バスに送信信号を送信する第１マイコンと第２マイコンを備え、通信バスに送信する送信信号が通信バスを介することなく各マイコンに送信され、各マイコンが送信信号を受信するように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１２６７１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の電子制御装置においては、外部装置が接続される外部接続用ポートを好適に設ける点について考慮されていない。
【０００５】
本開示は、外部装置が接続される外部接続用ポートを好適に設けることができる車載中継装置等を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る車載中継装置は、車両に搭載される車載ネットワークに接続される車載中継装置であって、前記車両に搭載された複数の車載ＥＣＵ（Electronic Control Unit）と通信するための複数の通信部と、前記複数の車載ＥＣＵ間における通信の中継に関する処理を行う処理部と、前記処理部と通信可能に接続され、前記処理部による中継処理よりも下位側の階層プロトコルに基づき中継するスイッチング部と、前記車両外の外部装置が接続される外部接続用ポートとを備え、前記外部接続用ポートは、前記処理部と通信可能に接続され、前記外部接続用ポートから入力された外部データは、前記処理部を介して前記スイッチング部に出力される。
【発明の効果】
【０００７】
本開示の一態様によれば、外部装置が接続される外部接続用ポートを好適に設ける車載中継装置等を提供することできる。
【図面の簡単な説明】
【０００８】
実施形態１に係る車載中継装置を含む車載システムの構成を例示する模式図である。
車載中継装置の構成を例示するブロック図である。
処理部等における階層プロトコルに応じた通信形態を例示する説明図である。

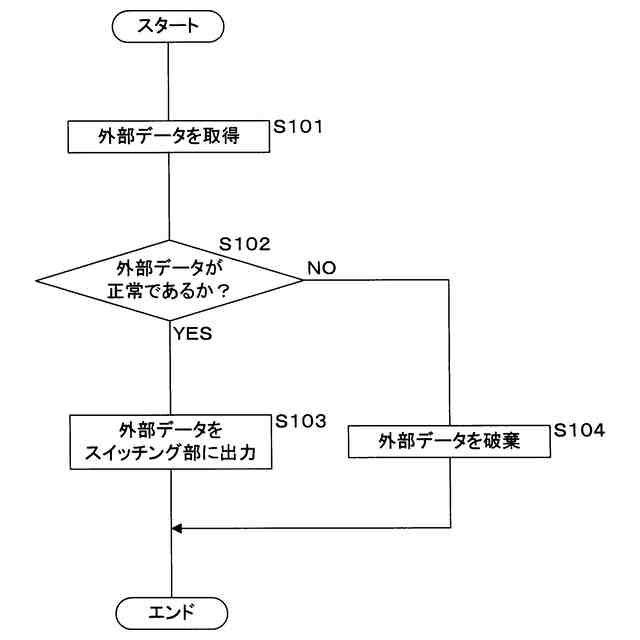

車載中継装置の処理部の処理を例示するフローチャートである。
実施形態２（多層分離）に係る車載中継装置の構成を例示するブロック図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。また、以下に記載する実施形態の少なくとも一部を任意に組み合わせてもよい。
【００１０】
（１）本開示の一態様に係る車載中継装置は、車両に搭載される車載ネットワークに接続される車載中継装置であって、前記車両に搭載された複数の車載ＥＣＵと通信するための複数の通信部と、前記複数の車載ＥＣＵ間における通信の中継に関する処理を行う処理部と、前記処理部と通信可能に接続され、前記処理部による中継処理よりも下位側の階層プロトコルに基づき中継するスイッチング部と、前記車両外の外部装置が接続される外部接続用ポートとを備え、前記外部接続用ポートは、前記処理部と通信可能に接続され、前記外部接続用ポートから入力された外部データは、前記処理部を介して前記スイッチング部に出力される。
（【００１１】以降は省略されています）
