公開番号2025121354
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024094395
出願日2024-06-11
発明の名称撮像光学レンズ
出願人チャンジョウエーエーシーレイテックオプトロニクスカンパニーリミテッド
代理人個人
主分類G02B 13/00 20060101AFI20250812BHJP(光学)
要約【課題】本発明は、光学レンズの分野に関し、撮像光学レンズを開示する。
【解決手段】撮像光学レンズは、合わせて合計6枚のレンズを含み、6枚のレンズは、物体側から像側に向かって、順に、負の屈折力を有する第1レンズ、負の屈折力を有する第2レンズ、正の屈折力を有する第3レンズ、正の屈折力を有する第4レンズ、負の屈折力を有する第5レンズ、及び正の屈折力を有する第6レンズであり、
ここで、第4レンズはプリズムであり、第2レンズの焦点距離をf2、第3レンズの焦点距離をf3、撮像光学レンズの画角をFOV、撮像光学レンズの焦点距離をf、撮像光学レンズの全視野の像高をIHにしたときに、-4.00≦f2/f3≦-1.20、95.00≦(FOV×f)/IH≦101.632の関係式を満たす。

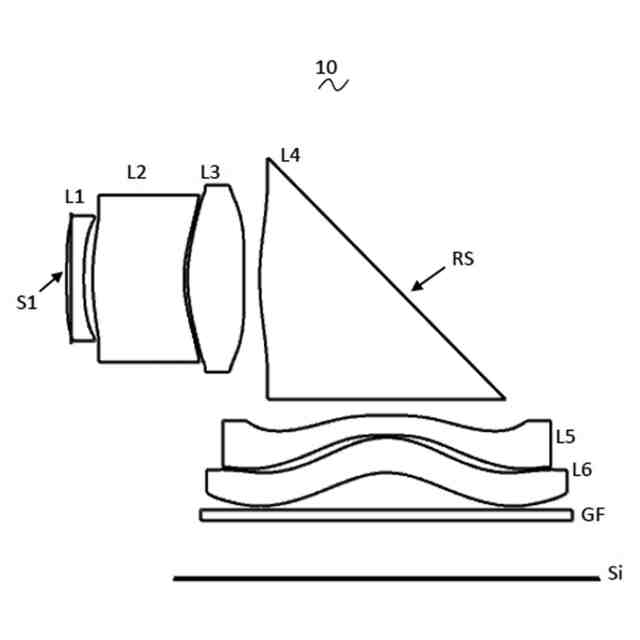

【選択図】図1
特許請求の範囲【請求項１】
撮像光学レンズであって、合わせて合計６枚のレンズを含み、６枚の前記レンズは、物体側から像側に向かって、順に、負の屈折力を有する第１レンズ、負の屈折力を有する第２レンズ、正の屈折力を有する第３レンズ、正の屈折力を有する第４レンズ、負の屈折力を有する第５レンズ、及び正の屈折力を有する第６レンズであり、
ここで、前記第４レンズはプリズムであり、前記第２レンズの焦点距離をｆ２、前記第３レンズの焦点距離をｆ３、前記撮像光学レンズの画角をＦＯＶ、前記撮像光学レンズの焦点距離をｆ、前記撮像光学レンズの全視野の像高をＩＨにしたときに、以下の関係式を満たすことを特徴とする撮像光学レンズ。
－４．００≦ｆ２／ｆ３≦－１．２０
９５．００≦（ＦＯＶ×ｆ）／ＩＨ≦１０１．６３２
続きを表示（約 1,500 文字）【請求項２】
前記第１レンズの焦点距離をｆ１にしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
－２．５０≦ｆ１／ｆ≦－１．５０
【請求項３】
前記第２レンズのアッベ数をｖ２、前記第３レンズのアッベ数をｖ３にしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
ｖ３－ｖ２≧３０．００
【請求項４】
前記第５レンズの物体側の面の中心曲率半径をＲ９、前記第５レンズの像側の面の中心曲率半径をＲ１０にしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
２．００≦Ｒ９／Ｒ１０≦５．００
【請求項５】
前記第６レンズの焦点距離をｆ６、前記第６レンズの軸上厚みをｄ１１にしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
２０．００≦ｆ６／ｄ１１≦６０．００
【請求項６】
前記第１レンズの物体側の面の半口径がＳＤ１１にしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
ＳＤ１１／ＩＨ≦０．３１
【請求項７】
前記第１レンズは、その像側の面が近軸において凹面に形成され、
前記第１レンズの物体側の面の中心曲率半径をＲ１、前記第１レンズの像側の面の中心曲率半径をＲ２、前記第１レンズの軸上厚みをｄ１、前記撮像光学レンズの光学全長をＴＴＬにしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
０．４９≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦１．５９
０．０１≦ｄ１／ＴＴＬ≦０．０５
【請求項８】
前記第２レンズは、その物体側の面が近軸において凸面に形成され、像側の面が近軸において凹面に形成され、
前記第２レンズの物体側の面の中心曲率半径をＲ３、前記第２レンズの像側の面の中心曲率半径をＲ４、前記第２レンズの軸上厚みをｄ３、前記撮像光学レンズの光学全長をＴＴＬにしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
－７．５５≦ｆ２／ｆ≦－０．８７
１．３０≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦６．５９
０．０６≦ｄ３／ＴＴＬ≦０．２４
【請求項９】
前記第３レンズは、その物体側の面が近軸において凸面に形成され、像側の面が近軸において凹面に形成され、
前記第３レンズの物体側の面の中心曲率半径をＲ５、前記第３レンズの像側の面の中心曲率半径をＲ６、前記第３レンズの軸上厚みをｄ５、前記撮像光学レンズの光学全長をＴＴＬにしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
０．４８≦ｆ３／ｆ≦１．６３
－３．３８≦（Ｒ５＋Ｒ６）／（Ｒ５－Ｒ６）≦－０．９３
０．０４≦ｄ５／ＴＴＬ≦０．１４
【請求項１０】
前記第４レンズは、その物体側の面が近軸において凸面に形成され、像側の面が近軸において凸面に形成され、
前記第４レンズの焦点距離をｆ４、前記第４レンズの物体側の面の中心曲率半径をＲ７、前記第４レンズの像側の面の中心曲率半径をＲ８、前記第４レンズの軸上厚みをｄ７、前記撮像光学レンズの光学全長をＴＴＬにしたときに、以下の関係式を満たすことを特徴とする請求項１に記載の撮像光学レンズ。
０．３８≦ｆ４／ｆ≦１．３８
０．５０≦（Ｒ７＋Ｒ８）／（Ｒ７－Ｒ８）≦１．５０
０．１８≦ｄ７／ＴＴＬ≦０．６１

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学レンズの分野に関し、特に、スマートフォン、デジタルカメラ等の携帯端末装置、モニター、ＰＣレンズ等の撮像装置に適用される撮像光学レンズに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、さまざまなスマートデバイスの登場に伴い、小型化の撮像光学レンズに対するニーズがますます高まってあり、感光素子の画素サイズが縮小されで、さらに、現在の電子製品は、優れた機能及び軽量化・薄型化・ポータブル化の外観への要求が高まっているので、良好な結像品質を有する小型化の撮像光学レンズは、現在の市場において既に主流となっている。優れた結像品質を得るために、レンズは、複数のレンズ構造を用いることが多い。また、技術の進化及びユーザの多様化ニーズの増加に伴い、感光素子の画素面積が縮小しつつあり、システムの結像品質に対する要求が高くなってきているなか、６枚式のレンズ構造徐々にレンズの設計に現れている。従って、優れた光学特性を有し、小さい体積を有し、収差が十分に補正される広角撮像レンズに対する要望が高まっている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、上記の問題点に鑑みてなされたものであり、良好な光学性能を有すると共に、大絞り、極薄化、広角化の設計要件を満たすことができる撮像光学レンズを提供することを目的とする。
【課題を解決するための手段】
【０００４】
上記の目的を達成するために、本発明の技術案には、撮像光学レンズが提供され、前記撮像光学レンズは、合わせて合計６枚のレンズを含み、６枚の前記レンズは、物体側から像側に向かって、順に、負の屈折力を有する第１レンズ、負の屈折力を有する第２レンズ、正の屈折力を有する第３レンズ、正の屈折力を有する第４レンズ、負の屈折力を有する第５レンズ、及び正の屈折力を有する第６レンズであり、ここで、前記第４レンズはプリズムであり、前記第２レンズの焦点距離をｆ２、前記第３レンズの焦点距離をｆ３、前記撮像光学レンズの画角をＦＯＶ、前記撮像光学レンズの焦点距離をｆ、前記撮像光学レンズの全視野の像高をＩＨにしたときに、以下の関係式を満たす。
－４．００≦ｆ２／ｆ３≦－１．２０
９５．００≦（ＦＯＶ×ｆ）／ＩＨ≦１０１．６３２
【０００５】
好ましくは、前記第１レンズの焦点距離をｆ１にしたときに、以下の関係式を満たす。
－２．５０≦ｆ１／ｆ≦－１．５０
【０００６】
好ましくは、前記第２レンズのアッベ数をｖ２、前記第３レンズのアッベ数をｖ３にしたときに、以下の関係式を満たす。
ｖ３－ｖ２≧３０．００
【０００７】
好ましくは、前記第５レンズの物体側の面の中心曲率半径をＲ９、前記第５レンズの像側の面の中心曲率半径をＲ１０にしたときに、以下の関係式を満たす。
２．００≦Ｒ９／Ｒ１０≦５．００
【０００８】
好ましくは、前記第６レンズの焦点距離をｆ６、前記第６レンズの軸上厚みをｄ１１にしたときに、以下の関係式を満たす。
２０．００≦ｆ６／ｄ１１≦６０．００
【０００９】
好ましくは、前記第１レンズの物体側の面の半口径がＳＤ１１にしたときに、以下の関係式を満たす。
ＳＤ１１／ＩＨ≦０．３１
【００１０】
好ましくは、前記第１レンズは、その像側の面が近軸において凹面に形成され、前記第１レンズの物体側の面の中心曲率半径をＲ１、前記第１レンズの像側の面の中心曲率半径をＲ２、前記第１レンズの軸上厚みをｄ１、前記撮像光学レンズの光学全長をＴＴＬにしたときに、以下の関係式を満たす。
０．４９≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦１．５９
０．０１≦ｄ１／ＴＴＬ≦０．０５
（【００１１】以降は省略されています）
