公開番号2025121001
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016125
出願日2024-02-06
発明の名称2次電池用加圧袋
出願人タイガースポリマー株式会社
代理人
主分類H01M 50/262 20210101AFI20250812BHJP(基本的電気素子)
要約【課題】加圧の均一性を高めることのできる、2次電池用の加圧袋を提供する。

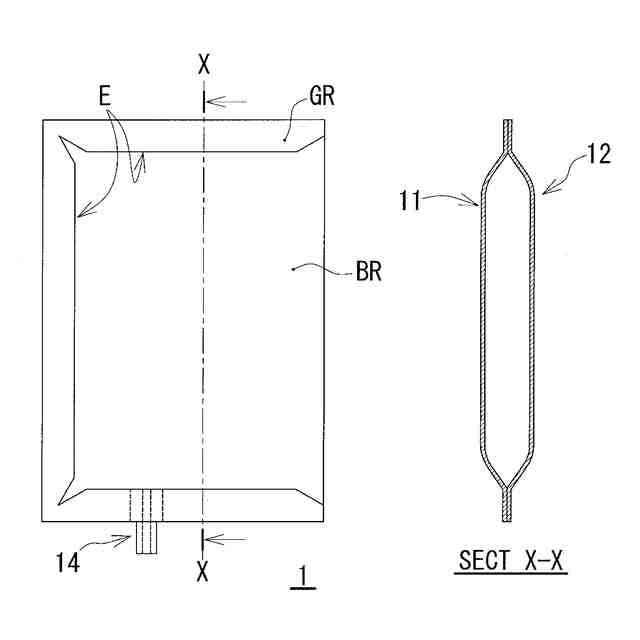

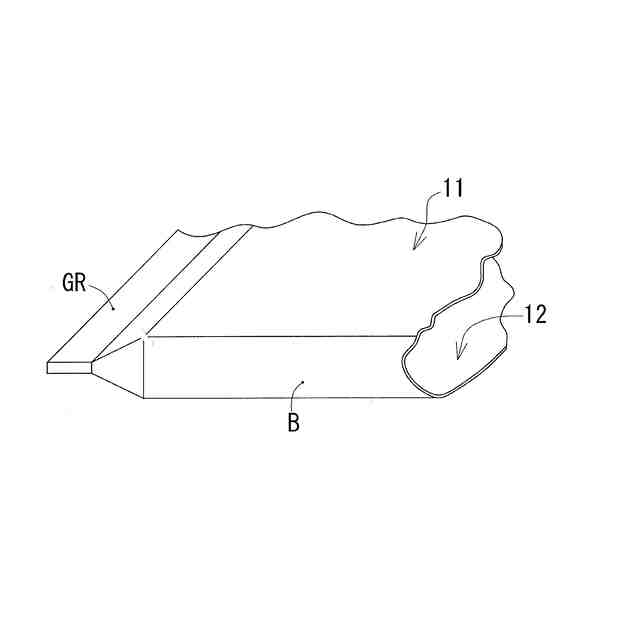

【解決手段】 2次電池用加圧袋1は、正面視が矩形状で薄板状である。2次電池用加圧袋1は、気密性で可撓性のシート材11,12を重ね合わせて、両シート材の周縁部を接合した袋である。両シート材11,12が接合される辺のうち少なくとも1辺において、両シート材が接合された接合領域GRと、両シート材が離間して中空の袋となる袋部分BRとの境界Eが、前記1辺の中央部(CE)では、シート材の外周縁SEと平行な直線状にされており、前記1辺の末端(EE)の少なくとも一方では、前記境界が、前記1辺の末端に向かうにしたがって、シート材の外周縁SEに近づく。
【選択図】図2
特許請求の範囲【請求項１】
正面視が矩形状で薄板状の２次電池用加圧袋であって、
加圧袋は、気密性で可撓性のシート材を重ね合わせて、両シート材の周縁部を接合した袋であり、
両シート材が接合される辺のうち少なくとも１辺において、
両シート材が接合された接合領域と、両シート材が離間して中空の袋となる袋部分との境界が、
前記１辺の中央部では、シート材の外周縁と平行な直線状にされており、

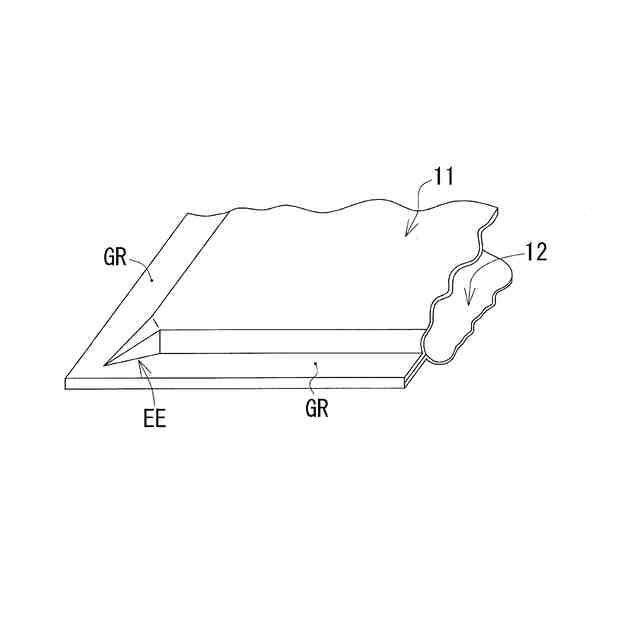

前記１辺の末端の少なくとも一方では、前記境界が、前記１辺の末端に向かうにしたがって、シート材の外周縁に近づく、
２次電池用加圧袋。
続きを表示（約 480 文字）【請求項２】
前記境界は、前記１辺の末端の少なくとも一方で、直線状であり、
当該末端の境界と、前記１辺の中央部の境界が互いになす角が、２０度以上４５度以下である、
請求項１に記載の２次電池用加圧袋。
【請求項３】
１枚のシート材が折り重ねられて周縁部が接合された加圧袋であって、
前記１辺は、シート材の折縁に隣接する辺であり、
前記１辺の折縁側の末端では、前記境界が、折縁に向かうにしたがって、シート材の外周縁に近づく、
請求項１に記載の２次電池用加圧袋。
【請求項４】
平板状の２次電池を複数枚積層した組電池であって、
隣接する２次電池の間に、請求項１ないし請求項３のいずれかに記載の２次電池用加圧袋が積層配置されている、
組電池。
【請求項５】
平板状の２次電池を複数枚積層した組電池であって、
２次電池を積層した集合体の少なくとも一方の端面に、請求項１ないし請求項３のいずれかに記載の２次電池用加圧袋が積層配置されている、
組電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、２次電池と共に用いられる加圧袋、即ち２次電池用加圧袋に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
充電および放電が可能な２次電池は、電気自動車や家電製品、携帯電話等、多彩な用途に使用されている。２次電池は、正極と負極がセパレータを介して積層され捲回された電極体が、電解質とともに容器内に封入されたものが一般的である。また、自動車等の用途では、こうした２次電池を複数個、電気的に接続し一体化した組電池として使用することが一般的である。
【０００３】

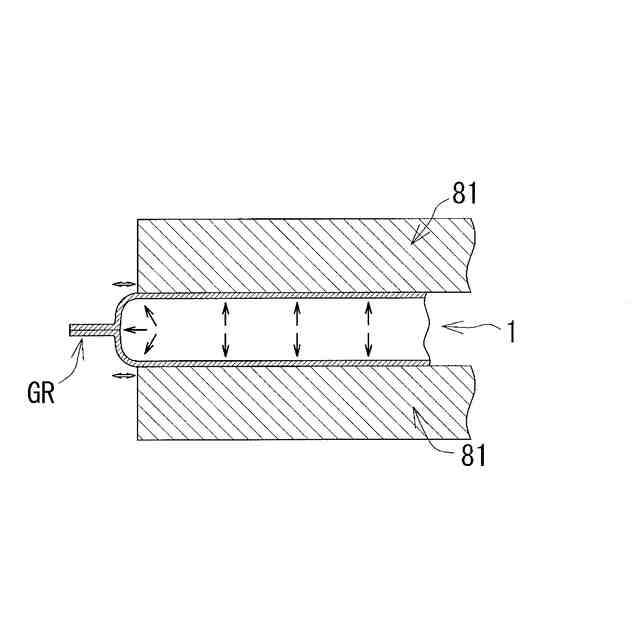

２次電池を加圧袋により加圧することも行われる。２次電池が電解液を有する２次電池である場合には、２次電池のパッケージ内の空気を抜いて電解液を隙間なく充填するために、２次電池を加圧袋で加圧することも行われる。また、２次電池がいわゆる全固体電池である場合には、固体電解質と電極体の密着性を高めたり、結晶性析出物の生成を予防したりするために、加圧袋等を利用した加圧環境下で２次電池が使用される。
【０００４】
例えば、特許文献１には、複数のバッテリセルを等間隔で積層配置し、エアの圧力で膨張可能なスペーサ（加圧袋）を配置し、スペーサによりバッテリセルを厚さ方向に加圧する技術が開示されている。
また、例えば、特許文献２には、２次電池が積層された電池モジュールにおいて、液体保持部と液体貯蔵部を備える圧力調整部材６０（加圧袋）を２次電池の間や積層された２次電池の末端に配置する技術が開示されており、当該技術によれば、２次電池にかかる拘束圧が好適に制御され、電池性能の劣化が抑制されることが開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開番号ＷＯ２０１５－１４１６３１号公報
特開２０１９－１２８９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
これら２次電池を加圧するための技術において、可撓性のシート材を重ね合わせて、周縁部を接合して、平板状の袋とした加圧袋が用いられることがある。典型的には、ラミネートフィルムを重ね合わせて作成した、いわゆるパウチ袋のような加圧袋が用いられることがある。このような加圧袋は薄いものとすることができ、組電池等のコンパクト化に寄与しうるものである。
【０００７】

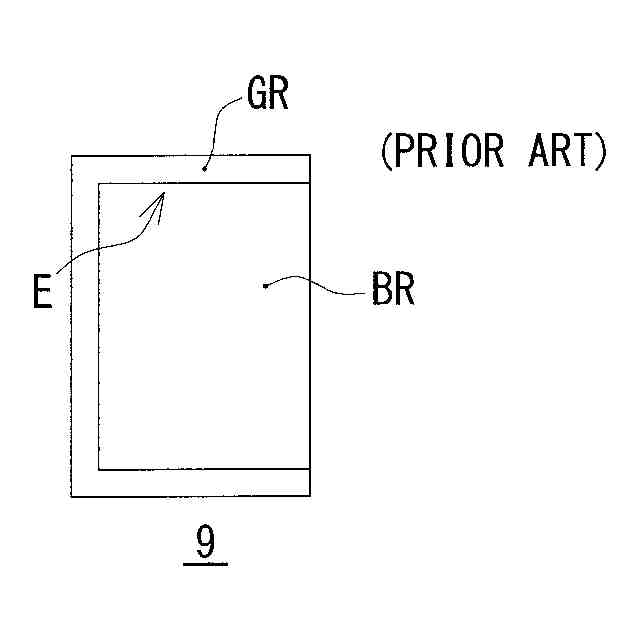

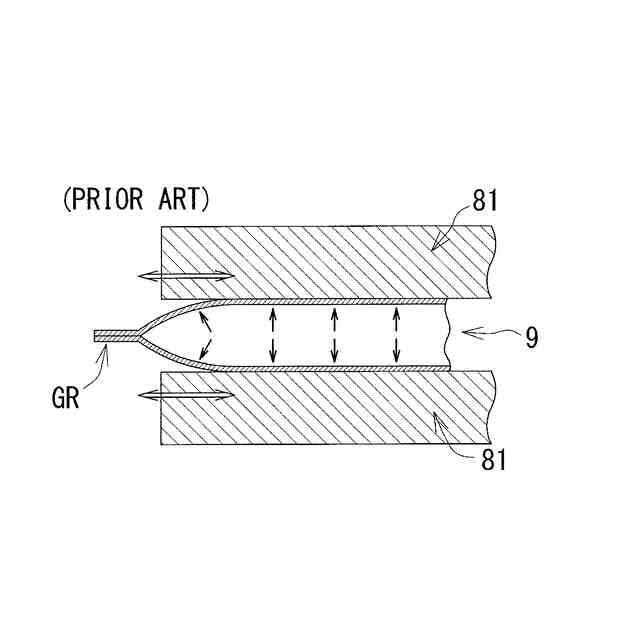

しかしながら、このようなパウチ袋が２次電池用の加圧袋として使用される場合に、加圧が均一に行われにくいことを発明者らは発見した。発明者らの調査によれば、正面視で矩形状のパウチ袋を加圧袋として使用すると、矩形の角の付近で、加圧が不十分となりやすい。
【０００８】
本発明の目的は、加圧の均一性を高めることのできる、２次電池用の加圧袋を提供することにある。
【課題を解決するための手段】
【０００９】
発明者は、鋭意検討の結果、可撓性のシート材を重ね合わせて周縁部を接合した矩形状の袋において、矩形の角に対応する部分の、接合部の形状を工夫すると、袋が膨張する形状が変化して加圧の均一性を高めうることを知見し、本発明を完成させた。
【００１０】
本発明は、正面視が矩形状で薄板状の２次電池用加圧袋であって、加圧袋は、気密性で可撓性のシート材を重ね合わせて、両シート材の周縁部を接合した袋であり、両シート材が接合される辺のうち少なくとも１辺において、両シート材が接合された接合領域と、両シート材が離間して中空の袋となる袋部分との境界が、前記１辺の中央部では、シート材の外周縁と平行な直線状にされており、前記１辺の末端の少なくとも一方では、前記境界が、前記１辺の末端に向かうにしたがって、シート材の外周縁に近づく、２次電池用加圧袋である（第１発明）。
（【００１１】以降は省略されています）
