特許ウォッチ

公開番号2025121648
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017222
出願日2024-02-07
発明の名称カーボンブラック組成物、着色剤、インキ、及び、カーボンブラック組成物の製造方法
出願人DIC株式会社
代理人個人,個人,個人,個人
主分類C09D 17/00 20060101AFI20250813BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】貯蔵安定性、及び、耐レトルト性が良好なカーボンブラック組成物、着色剤、インキ、及び、カーボンブラック組成物の製造方法の提供。
【解決手段】カーボンブラックと、銅フタロシアニンスルホン酸誘導体とを含有し、前記銅フタロシアニンスルホン酸誘導体が、下記一般式(1)で表される化合物を含み、前記一般式(1)で表される化合物において、n=1である化合物(SN1)とn=2である化合物(SN2)のモル比(SN2/SN1)が0.40未満である、カーボンブラック組成物。一般式(1)中、Mはカチオン種を表し、nは1又は2を表す。

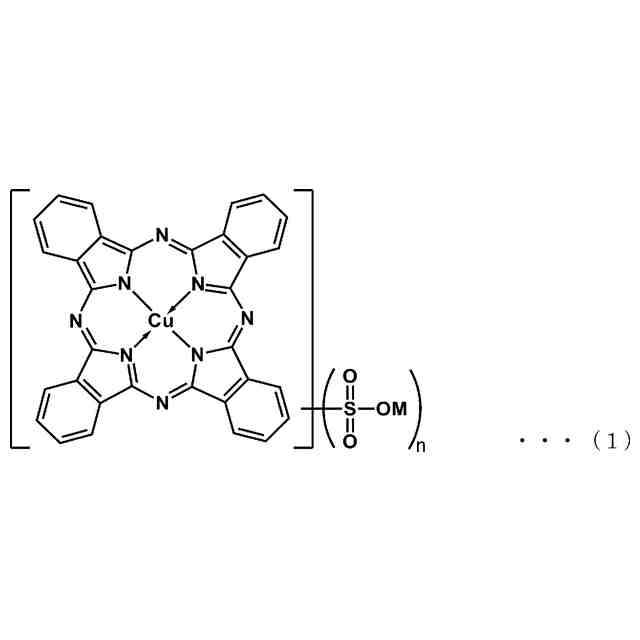

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025121648000005.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">54</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>
【選択図】なし
特許請求の範囲【請求項１】
カーボンブラックと、銅フタロシアニンスルホン酸誘導体とを含有し、
前記銅フタロシアニンスルホン酸誘導体が、下記一般式（１）で表される化合物を含み、
前記一般式（１）で表される化合物において、ｎ＝１である化合物（ＳＮ１）とｎ＝２である化合物（ＳＮ２）のモル比（ＳＮ２／ＳＮ１）が０．４０未満である、カーボンブラック組成物。
TIFF
2025121648000004.tif
72
170
［一般式（１）中、Ｍはカチオン種を表し、ｎは１又は２を表す。］
続きを表示（約 810 文字）【請求項２】
銅フタロシアニンスルホン酸誘導体の含有量は、カーボンブラック１００質量部に対して、０.０１～２．０質量部である、請求項１に記載のカーボンブラック組成物。
【請求項３】
前記カーボンブラックが、鉄元素により表面処理されたカーボンブラックである、請求項１に記載のカーボンブラック組成物。
【請求項４】
請求項１又は２に記載のカーボンブラック組成物を含有する、着色剤。
【請求項５】
請求項１又は２に記載のカーボンブラック組成物を含有する、インキ。
【請求項６】
請求項１又は２に記載のカーボンブラック組成物の製造方法であって、
カーボンブラックと銅フタロシアニンスルホン酸誘導体とを混合する混合工程を含む、カーボンブラック組成物の製造方法。
【請求項７】
前記混合工程において、さらに、水を混合する、請求項６に記載のカーボンブラック組成物の製造方法。
【請求項８】
前記混合工程の前に、カーボンブラックの乾燥物と、銅フタロシアニンスルホン酸誘導体の乾燥物とを準備する準備工程を含み、
前記混合工程を、前記カーボンブラックの乾燥物と、前記銅フタロシアニンスルホン酸誘導体の乾燥物とを混合することにより行う、請求項６に記載のカーボンブラック組成物の製造方法。
【請求項９】
前記混合工程の前に、カーボンブラック及び銅フタロシアニンスルホン酸誘導体のそれぞれに、塩基性化合物及び水を混合することにより、カーボンブラックのスラリーと、銅フタロシアニンスルホン酸誘導体のスラリーとを得るスラリー化工程を含み、
前記混合工程を、前記カーボンブラックのスラリーと前記銅フタロシアニンスルホン酸誘導体のスラリーとを混合することにより行う、請求項６に記載のカーボンブラック組成物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーボンブラック組成物、着色剤、インキ、及び、カーボンブラック組成物の製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、インキに黒色を付与する着色剤として、カーボンブラックが用いられている。
例えば、特許文献１には、水中でカーボンブラック（ａ）を分散剤（ｃ）を用いて事前粉砕した後、次亜塩素酸塩溶液（ｂ）を用いて液相酸化することを特徴とする表面処理カーボンブラックの製造方法が開示されている。この製造方法により、沈殿が少なく、高収率で分散体を得ることができ、かつ、該分散体が長期保存安定性の点においても良好であるカーボンブラックが得られると開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－８４５９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された製造方法で製造したカーボンブラックをインキに使用したとき、インキの貯蔵安定性、及び、耐レトルト性において改善の余地がある。
【０００５】
本発明はこのような事情に鑑みてなされたものであって、貯蔵安定性、及び、耐レトルト性が良好なカーボンブラック組成物、着色剤、インキ、及び、カーボンブラック組成物の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は以下の態様を有する。
［１］カーボンブラックと、銅フタロシアニンスルホン酸誘導体とを含有し、
前記銅フタロシアニンスルホン酸誘導体が、下記一般式（１）で表される化合物を含み、
前記一般式（１）で表される化合物において、ｎ＝１である化合物（ＳＮ１）とｎ＝２である化合物（ＳＮ２）のモル比（ＳＮ２／ＳＮ１）が０．４０未満である、カーボンブラック組成物。
【０００７】

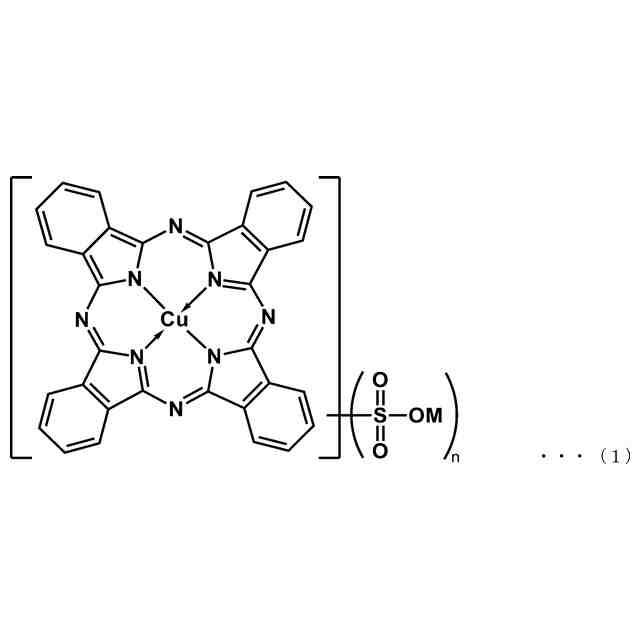

TIFF
2025121648000001.tif
72
170
［一般式（１）中、Ｍはカチオン種を表し、ｎは１又は２を表す。］
［２］銅フタロシアニンスルホン酸誘導体の含有量は、カーボンブラック１００質量部に対して、０.０１～２．０質量部である、［１］に記載のカーボンブラック組成物。
［３］前記カーボンブラックが、鉄元素により表面処理されたカーボンブラックである、［１］又は［２］に記載のカーボンブラック組成物。
【０００８】
［４］［１］～［３］のいずれか一項に記載のカーボンブラック組成物を含有する、着色剤。
［５］［１］～［３］のいずれか一項に記載のカーボンブラック組成物を含有する、インキ。
【０００９】
［６］［１］～［３］のいずれか一項に記載のカーボンブラック組成物の製造方法であって、
カーボンブラックと銅フタロシアニンスルホン酸誘導体とを混合する混合工程を含む、カーボンブラック組成物の製造方法。
［７］前記混合工程において、さらに、水を混合する、［６］に記載のカーボンブラック組成物の製造方法。
［８］前記混合工程の前に、カーボンブラックの乾燥物と、銅フタロシアニンスルホン酸誘導体の乾燥物とを準備する準備工程を含み、
前記混合工程を、前記カーボンブラックの乾燥物と、前記銅フタロシアニンスルホン酸誘導体の乾燥物とを混合することにより行う、［６］に記載のカーボンブラック組成物の製造方法。
［９］前記混合工程の前に、カーボンブラック及び銅フタロシアニンスルホン酸誘導体のそれぞれに、塩基性化合物及び水を混合することにより、カーボンブラックのスラリーと、銅フタロシアニンスルホン酸誘導体のスラリーとを得るスラリー化工程を含み、
前記混合工程を、前記カーボンブラックのスラリーと前記銅フタロシアニンスルホン酸誘導体のスラリーとを混合することにより行う、［６］に記載のカーボンブラック組成物の製造方法。
【発明の効果】
【００１０】
本発明によれば、貯蔵安定性、及び、耐レトルト性が良好なカーボンブラック組成物、着色剤、インキ、及び、カーボンブラック組成物の製造方法を提供することができる。
【発明を実施するための形態】

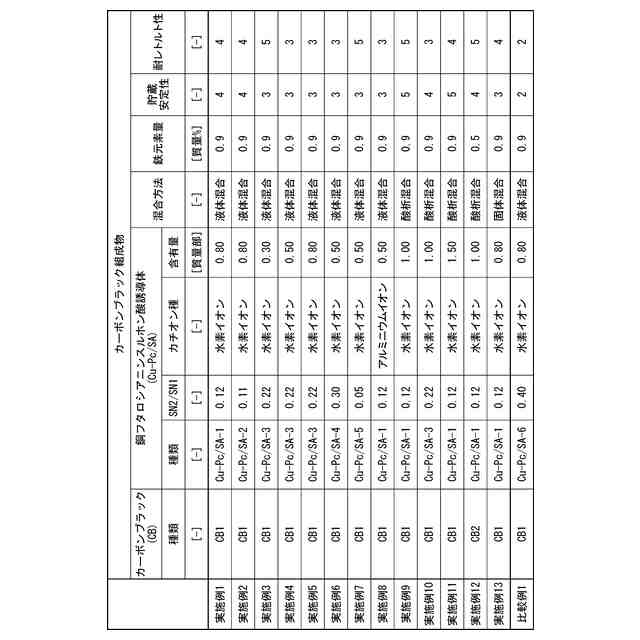

（【００１１】以降は省略されています）

関連特許
