公開番号2025123449
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025103492,2023178088
出願日2025-06-19,2019-12-24
発明の名称角形鋼管柱の継手構造
出願人株式会社フジタ
代理人弁理士法人高橋・林アンドパートナーズ
主分類E04B 1/58 20060101AFI20250815BHJP(建築物)
要約【課題】鋼管柱の合理的な箇所で柱脚側と柱頭側の太さを変更しつつ、強度を低下させない継手構造を提供する。
【解決手段】角形鋼管柱の継手構造は、第1の角形鋼管柱の設けられた第1のダイアフラムと、第1の角形鋼管柱の材軸方向と略平行にフランジ面が配置され第1のダイアフラムと接合された一対のフランジと、第2の角形鋼管柱の設けられた第2のダイアフラムと、第2の角形鋼管柱の材軸方向と略平行にフランジ面が配置され第2のダイアフラムと接合された一対のフランジと、第1及び第2の添え板を含み、第1の角形鋼管柱の柱径が第2の角形鋼管柱の柱径より大きく、第1のダイアフラムと接合された一対のフランジのフランジ面と第2のダイアフラムと接合された一対のフランジのフランジ面とが面一となり第1の角形鋼管柱の第1の角部と第2の角形鋼管柱の第1の角部が材軸方向で一致するように第1の角形鋼管柱の上に第2の角形鋼管柱が配置されている。
【選択図】図3
特許請求の範囲【請求項１】
第１の角形鋼管柱の一端に設けられた第１のダイアフラムと、
前記第１の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第１のダイアフラムと接合された一対のフランジと、
第２の角形鋼管柱の一端に設けられた第２のダイアフラムと、
前記第２の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第２のダイアフラムと接合された一対のフランジと、
第１の添え板と第２の添え板と、を含み、
前記第１のダイアフラムと接合された一対のフランジが、前記第１の角形鋼管柱の中心軸を挟んで離隔し対向するように配置され、
前記第２のダイアフラムと接合された一対のフランジが、前記第２の角形鋼管柱の中心軸を挟んで離隔し対向するように配置され、
前記第１の角形鋼管柱の柱径が前記第２の角形鋼管柱の柱径より大きく、
前記第１のダイアフラムと接合された一対のフランジの前記フランジ面と前記第２のダイアフラムと接合された一対のフランジの前記フランジ面とが面一となり、前記第１の角形鋼管柱の第１の角部と前記第２の角形鋼管柱の第１の角部の位置が前記材軸方向で一致するように、前記第１の角形鋼管柱の上に前記第２の角形鋼管柱が配置され、
前記第１のダイアフラムに接合された一対のフランジの一方と前記第２のダイアフラムに接合された一対のフランジの一方とが前記第１の添え板を介してボルト接合され、前記第１のダイアフラムに接合された一対のフランジの他方と前記第２のダイアフラムに接合された一対のフランジの他方とが前記第２の添え板を介してボルト接合されていることを特徴とする角形鋼管柱の継手構造。
続きを表示（約 2,000 文字）【請求項２】
第１の角形鋼管柱の一端に設けられた第１のダイアフラムと、
前記第１の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第１のダイアフラムと接合された一対フランジと、
第２の角形鋼管柱の一端に設けられた第２のダイアフラムと、
前記第２の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第２のダイアフラムと接合された一対フランジと、
第１の添え板と第２の添え板と、を含み、
前記第１のダイアフラムと接合された一対のフランジが、前記第１の角形鋼管柱の中心軸を挟んで離隔し対向するように配置され、
前記第２のダイアフラムと接合された一対のフランジが、前記第２の角形鋼管柱の中心軸を挟んで離隔し対向するように配置され、
前記第１の角形鋼管柱の柱径が前記第２の角形鋼管柱の柱径より大きく、
前記第１のダイアフラムと接合された一対のフランジの前記フランジ面と前記第２のダイアフラムと接合された一対のフランジの前記フランジ面とが面一となり、前記第１の角形鋼管柱の一辺と前記第２の角形鋼管柱の一辺とが前記材軸方向で一致するように、前記第１の角形鋼管柱の上に前記第２の角形鋼管柱が配置され、
前記第１のダイアフラムに接合された一対のフランジの一方と前記第２のダイアフラムに接合された一対のフランジの一方とが前記第１の添え板を介してボルト接合され、前記第１のダイアフラムに接合された一対のフランジの他方と前記第２のダイアフラムに接合された一対のフランジの他方とが前記第２の添え板を介してボルト接合されていることを特徴とする角形鋼管柱の継手構造。
【請求項３】
第１の角形鋼管柱の一端に設けられた第１のダイアフラムと、
前記第１の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第１のダイアフラムと接合された第１のフランジ及び第２のフランジと、
第２の角形鋼管柱の一端に設けられた第２のダイアフラムと、
前記第２の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第２のダイアフラムと接合された第３のフランジ及び第４のフランジと、
第１の添え板と第２の添え板と、を含み、
前記第１の角形鋼管柱の柱径が前記第２の角形鋼管柱の柱径より大きく、
前記第１のダイアフラムと前記第２のダイアフラムとが対向し、前記第１のフランジのフランジ面と前記第４のフランジのフランジ面とが面一となり、前記第２のフランジのフランジ面と前記第３のフランジのフランジ面とが面一となり、前記第１の角形鋼管柱の第１の角部と前記第２の角形鋼管柱の第１の角部の位置が前記材軸方向で一致するように、前記第１の角形鋼管柱の上に前記第２の角形鋼管柱が配置され、
前記第１のフランジは前記第４のフランジに対して前記材軸方向に長く、前記第３のフランジは前記第２のフランジに対して前記材軸方向に長く、
前記第１のフランジと前記第４のフランジとが前記第１の添え板を介してボルト接合され、前記第２のフランジと前記第３のフランジとが前記第２の添え板を介してボルト接合されていることを特徴とする角形鋼管柱の継手構造。
【請求項４】
第１の角形鋼管柱の一端に設けられた第１のダイアフラムと、
前記第１の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第１のダイアフラムと接合された第１のフランジ及び第２のフランジと、
第２の角形鋼管柱の一端に設けられた第２のダイアフラムと、
前記第２の角形鋼管柱の材軸方向と略平行にフランジ面が配置され、前記第２のダイアフラムと接合された第３のフランジ及び第４のフランジと、
第１の添え板と第２の添え板と、を含み、
前記第１の角形鋼管柱の柱径が前記第２の角形鋼管柱の柱径より大きく、
前記第１のダイアフラムと前記第２のダイアフラムとが対向し、前記第１のフランジのフランジ面と前記第４のフランジのフランジ面とが面一となり、前記第２のフランジのフランジ面と前記第３のフランジのフランジ面とが面一となり、前記第１の角形鋼管柱の一辺と前記第２の角形鋼管柱の一辺とが前記材軸方向で一致するように、前記第１の角形鋼管柱の上に前記第２の角形鋼管柱が配置され、
前記第１のフランジは前記第４のフランジに対して前記材軸方向に長く、前記第３のフランジは前記第２のフランジに対して前記材軸方向に長く、
前記第１のフランジと前記第４のフランジとが前記第１の添え板を介してボルト接合され、前記第２のフランジと前記第３のフランジとが前記第２の添え板を介してボルト接合されていることを特徴とする角形鋼管柱の継手構造。
【請求項５】
前記第１の添え板は、前記材軸方向において、前記第２の添え板より高い位置にある、請求項３または４に記載の角形鋼管柱の継手構造。

発明の詳細な説明【技術分野】
【０００１】
本発明の一実施形態は、建造物に用いられる鋼管柱の継手構造に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
建造物の施工現場において、鉄骨部材を接合する方法として溶接接合とボルト接合が用
いられている。溶接接合は、原理的に十分な強度を確保することができる反面、高度な技
能と作業時間を要し、接合強度については作業者の技量が影響を与える。これに対し、ボ
ルト接合は、工期の短縮を図ることができ、作業者の技量の影響を受けにくく、品質管理
が容易であるという利点を有する。ボルト接合の方式は様々であり、例えば、鋼管柱とＨ
型鋼とを接合する方式、鋼管柱同士を接合する方式が開示されている（特許文献１、２参
照）。
【先行技術文献】
【特許文献】
【０００３】
特開平５－１７９７０２号公報（特許第３１４６２０９号）
特開２００４－２９３１９６号公報（特許第４０３８４４９号）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
鉄骨部材をボルト接合する場合、Ｈ型鋼のような解放された断面形状を有する部材であ
れば容易にボルト接合をすることができる。しかし、角形鋼管柱のような管状の部材をボ
ルト接合で繋ぐ場合、閉じた断面形状を有しているため施工が容易でないという問題があ
る。また、ボルト接合の施工を容易にするために鋼管柱の一部を加工することも考えられ
るが、それによって継手部分の強度が低下することが懸念される。
【０００５】

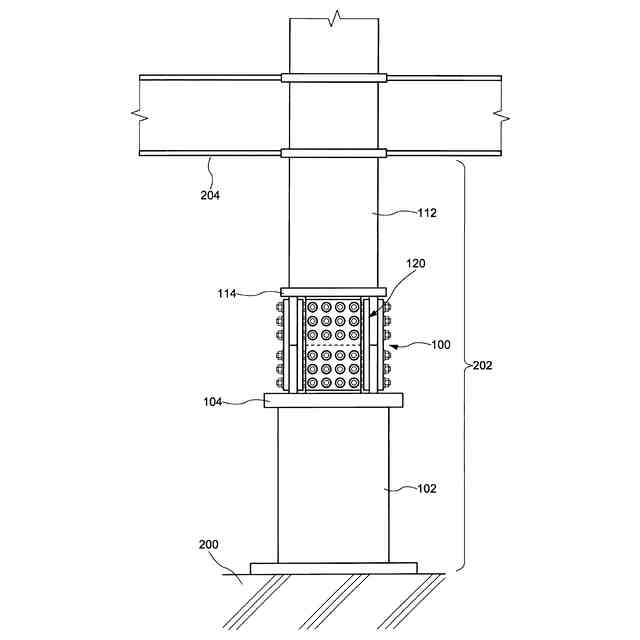

柱脚側と柱頭側で鋼管柱の太さを変えたい場合、梁と同じ高さで切り替えることが行わ
れている。しかし、そのような構造では柱頭が必要以上に太くなり、地震等により水平方
向の力が生じたとき、柱頭と柱脚では発生する曲げ応力が異なる場合がある。また、柱脚
側で必要な太さを柱頭側まで一定としてしまうことが多く、柱頭側では必要以上に太い柱
になってしまい、非合理な状態となってしまう。
【０００６】
そこで、本発明は、鋼管柱の合理的な箇所で柱脚側と柱頭側の太さを変更しつつ、強度
を低下させない継手構造を提供することを目的の一つとする。
【課題を解決するための手段】
【０００７】

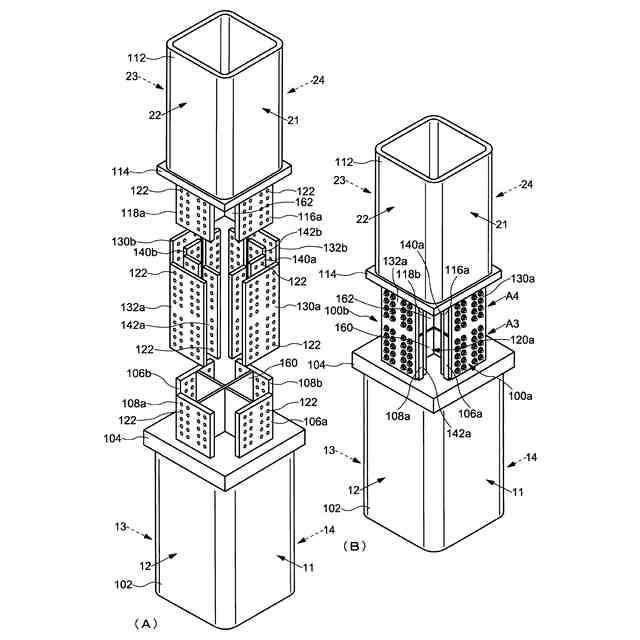

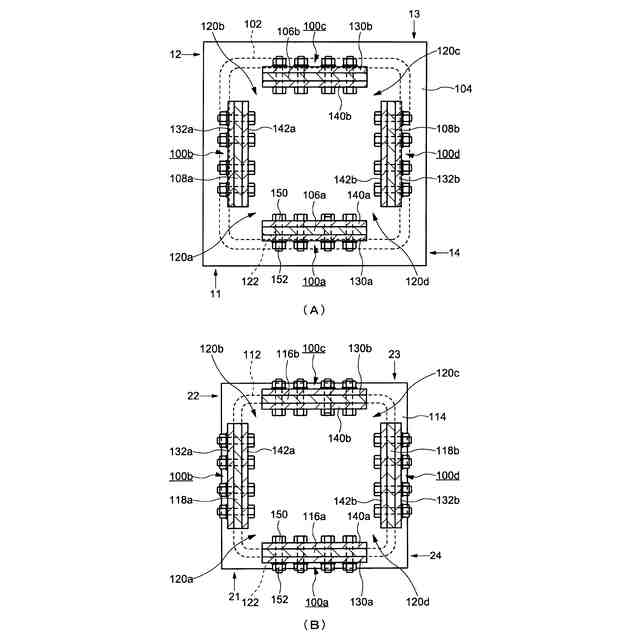

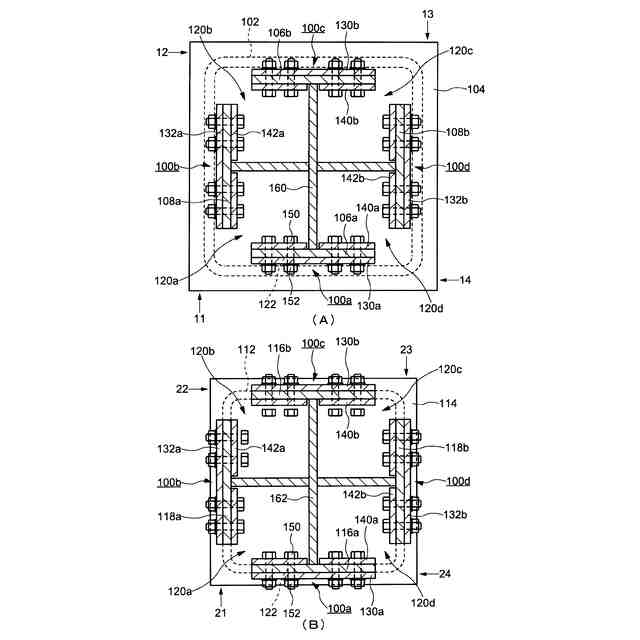

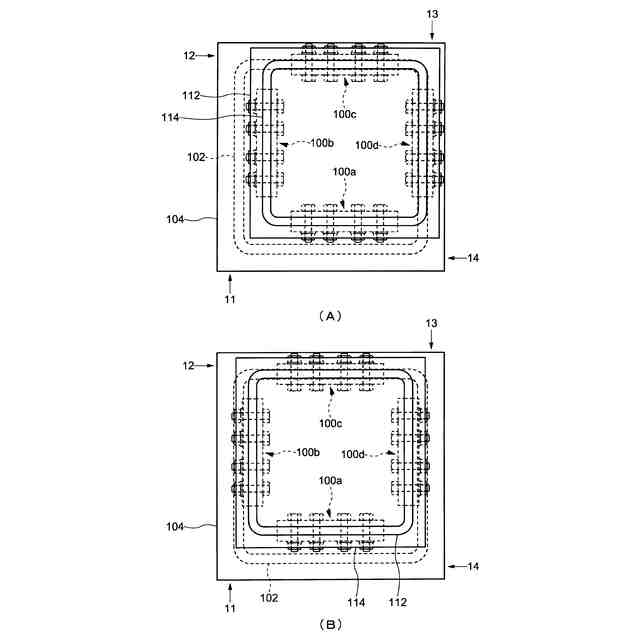

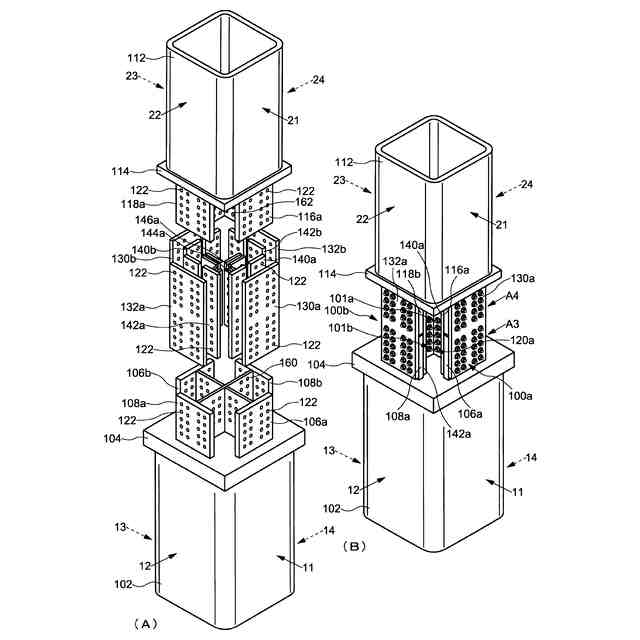

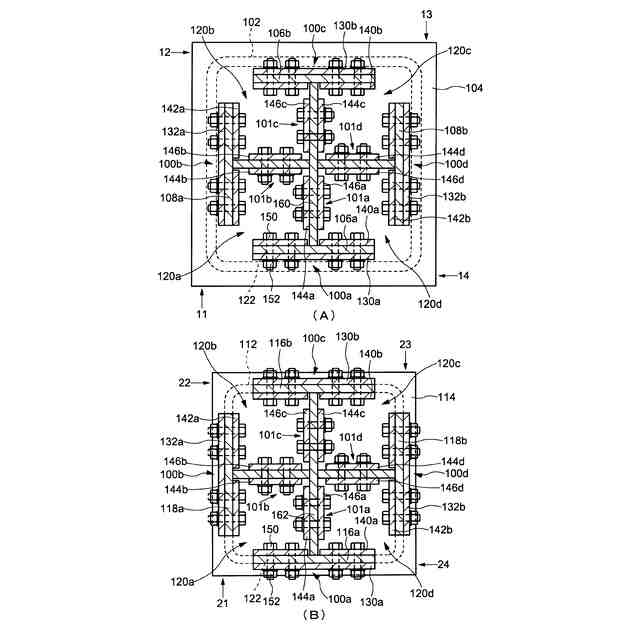

本発明の一実施形態に係る鋼管柱の継手構造は、第１の鋼管柱の一端に設けられた第１
のダイアフラムと、第１の鋼管柱の材軸方向と略平行にフランジ面が配置され、第１のダ
イアフラムと接合された第１のフランジ及び第２のフランジと、第２の鋼管柱の一端に設
けられた第２のダイアフラムと、第２の鋼管柱の材軸方向と略平行にフランジ面が配置さ
れ、第２のダイアフラムと接合された第３のフランジ及び第４のフランジと、第１の添え
板と、第２の添え板と、を含む。第１のダイアフラムと第２のダイアフラムとが対向する
ように、第１の鋼管柱の上に第２の鋼管柱が配置され、第１の鋼管柱は第２の鋼管柱より
太く、第１のフランジ及び第３のフランジのそれぞれのフランジ面が第１の方向に向けら
れ、第２のフランジ及び第４のフランジのフランジ面が第１の方向と交差する第２の方向
に向けられ、第１のフランジの一辺と第２のフランジの一辺とが隣り合い、かつ離隔して
配置され、第３のフランジの一辺と第４のフランジの一辺とが隣り合い、かつ離隔して配
置され、第１のフランジのフランジ面と第３のフランジのフランジ面とが面一に配置され
、第１の添え板を介してボルト接合され、第２のフランジのフランジ面と第４のフランジ
のフランジ面とが面一に配置され、第２の添え板を介してボルト接合されている。
【０００８】

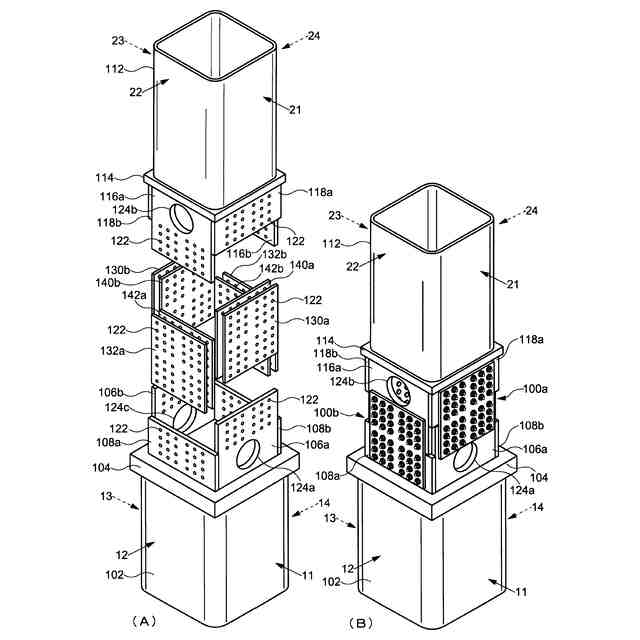

本発明の一実施形態に係る鋼管柱の継手構造は、第１の鋼管柱の一端に設けられた第１
のダイアフラムと、第１の鋼管柱の材軸方向と略平行にフランジ面が配置され、第１のダ
イアフラムと接合されたボルト孔及び第１の貫通孔を有する第１のフランジと、ボルト孔
を有し貫通孔を有しない第２のフランジと、第２の鋼管柱の一端に設けられた第２のダイ
アフラムと、第２の鋼管柱の材軸方向と略平行にフランジ面が配置され、第２のダイアフ
ラムと接合されたボルト孔及び第２の貫通孔を有する第３のフランジと、ボルト孔を有し
貫通孔を有しない第４のフランジと、第１の添え板と、第２の添え板と、を含む。第１の
ダイアフラムと第２のダイアフラムとが対向するように、第１の鋼管柱の上に第２の鋼管
柱が配置され、第１の鋼管柱は第２の鋼管柱より太く、第１のフランジ及び第３のフラン
ジのそれぞれのフランジ面が第１の方向に向けられ、第２のフランジ及び第４のフランジ
のフランジ面が第１の方向と交差する第２の方向に向けられ、第１のフランジと第２のフ
ランジとが隣接し、第３のフランジと第４のフランジとが隣接して配置され、第１のフラ
ンジのフランジ面と第４のフランジのフランジ面とが面一に配置され、第１の添え板を介
してボルト接合され、第２のフランジのフランジ面と第３のフランジのフランジ面とが面
一に配置され、第２の添え板を介してボルト接合されている。
【０００９】
本発明の一実施形態に係る鋼管柱の継手構造は、第１の鋼管柱の一端に設けられた第１
のダイアフラムと、第１の鋼管柱の材軸方向と平行にフランジ面が配置され、第１のダイ
アフラムに接合された第１のＬ形フランジ及び第２のＬ形フランジと、第２の鋼管柱の一
端に設けられた第２のダイアフラムと、第２の鋼管柱の材軸方向と平行にフランジ面が配
置され、第２のダイアフラムに接合された第３のＬ形フランジ及び第４のＬ形フランジと
、第１の添え板及び第２の添え板と、を含む。第１のダイアフラムと第２のダイアフラム
とが対向するように、第１の鋼管柱の上に第２の鋼管柱が配置され、第１の鋼管柱は第２
の鋼管柱より太く、第１のＬ形フランジと第２のＬ形フランジとが離隔して配置され、第
３のＬ形フランジと第４のＬ形フランジとが離隔して配置され、第１のＬ形フランジと第
３のＬ形フランジとは、それぞれのフランジ面が面一に配置され、第２のＬ形フランジと
第４のＬ形フランジとは、それぞれのフランジ面が面一に配置され、第１のＬ形フランジ
と第３のＬ形フランジとは、第１の添え板を介してボルト接合され、第２のＬ形フランジ
と第４のＬ形フランジとは、第２の添え板を介してボルト接合されている。
【００１０】
本発明の一実施形態に係る鋼管柱の継手構造は、第１の鋼管柱の一端に設けられた第１
のダイアフラムと、第１の鋼管柱の材軸方向と平行にフランジ面が配置され、第１のダイ
アフラムに接合された、両端が同じ方向に溝形に曲がった第１の溝形フランジ及び第２の
溝形フランジと、第２の鋼管柱の一端に設けられた第２のダイアフラムと、第２の鋼管柱
の材軸方向と平行にフランジ面が配置され、第２のダイアフラムに接合され、両端が同じ
方向に溝形に曲がった第３の溝形フランジ及び第４の溝形フランジと、第１の添え板及び
第２の添え板と、を含む。第１のダイアフラムと第２のダイアフラムとが対向するように
、第１の鋼管柱の上に第２の鋼管柱が配置され、第１の鋼管柱は第２の鋼管柱より太く、
第１の溝形フランジと第２の溝形フランジとは、屈曲された端部が離隔して対向配置され
、第３の溝形フランジと第４の溝形フランジとは、屈曲された端部が離隔して対向配置さ
れ、第１の溝形フランジと第２の溝形フランジとが対向する方向と、第３の溝形フランジ
と第４の溝形フランジとが異なり、第１の溝形フランジと第３の溝形フランジとは、それ
ぞれのフランジ面が面一に配置され、第２の溝形フランジと第４の溝形フランジとは、そ
れぞれのフランジ面が面一に配置され、第１の溝形フランジと第３の溝形フランジとは、
第１の添え板を介してボルト接合され、第２の溝形フランジと第４の溝形フランジとは、
第２の添え板を介してボルト接合されている。
（【００１１】以降は省略されています）
