公開番号2025123473
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025104725,2021107378
出願日2025-06-20,2021-06-29
発明の名称ブレースの柱への取付構造
出願人岡部株式会社,個人
代理人個人,個人
主分類E04H 9/02 20060101AFI20250815BHJP(建築物)
要約【課題】ブレースの軸力を負担する柱に面外変形が発生したり、座屈が生じることを防止
することが可能なブレースの柱への取付構造を提供する。

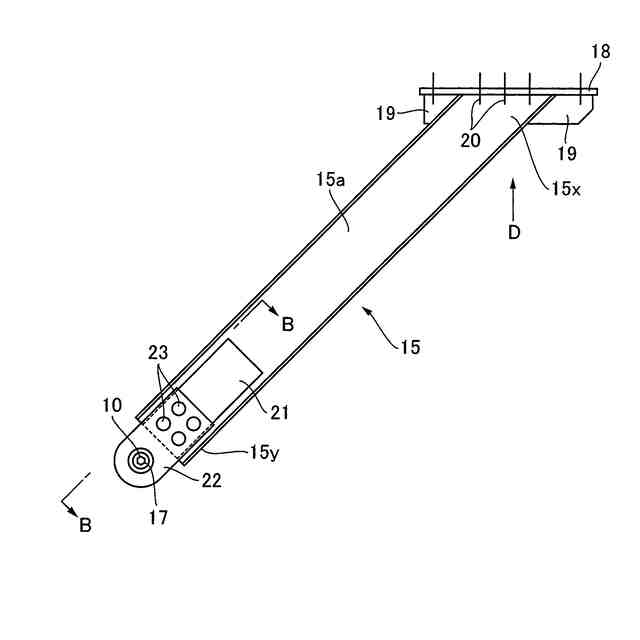

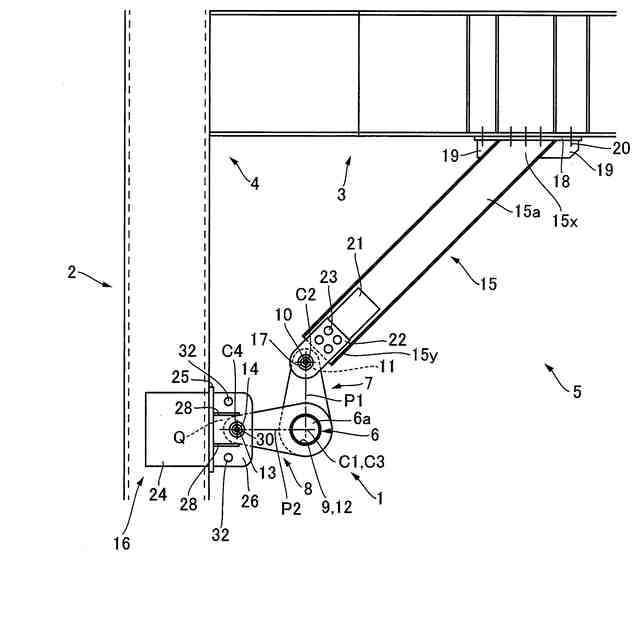

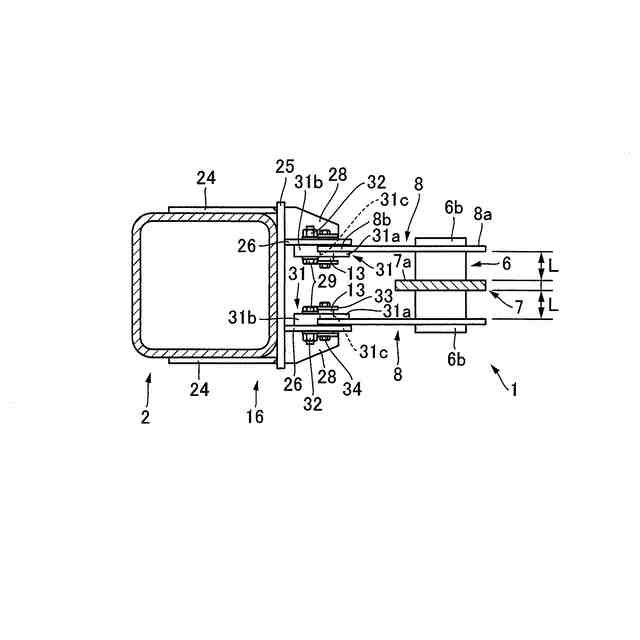

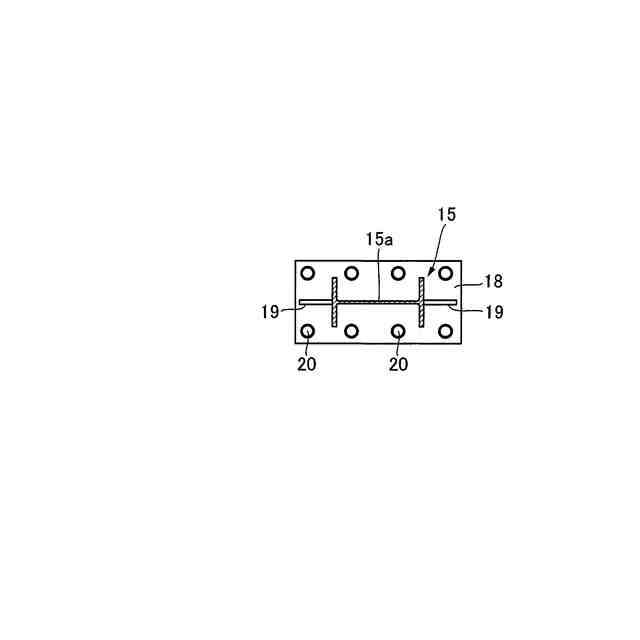

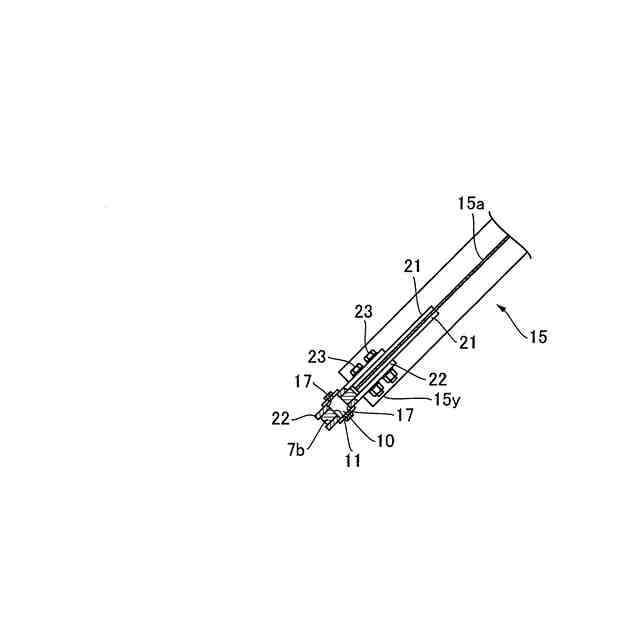

【解決手段】柱2と梁とを接合して構築される柱梁架構5内に設けられるブレース15の
柱側接合端15yを柱に取り付ける構造であって、柱に、柱幅方向両側の一対の柱面それ
ぞれと接合して設けられた一対の接合プレート24と、一対の接合プレート双方と接合さ
れ、柱梁架構内に柱と向かい合う配置で設けられたベースプレート25と、ベースプレー
トに接合して設けられ、ブレースの柱側接合端と連結されるブレース連結プレート26と
を備えた。

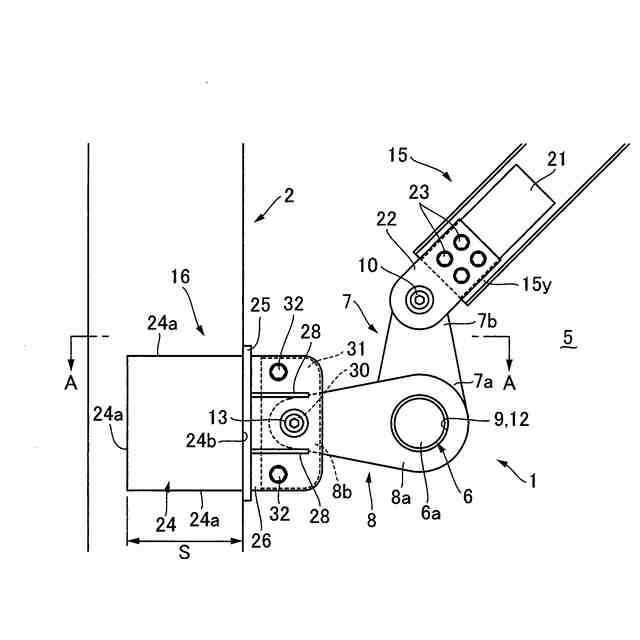

【選択図】図2
特許請求の範囲【請求項１】
柱と梁とを接合して構築される架構内に設けられるブレースの柱側接合端を該柱に取り付ける構造であって、
上記柱に、柱幅方向両側の一対の柱面それぞれと接合して設けられた一対の接合プレートと、
上記一対の接合プレート双方と接合され、上記架構内に上記柱と向かい合う配置で設けられたベースプレートと、
上記ベースプレートに接合して設けられ、上記ブレースの上記柱側接合端と連結されるブレース連結プレートとを備え、
前記ベースプレートは、前記柱に接して配置され、かつ、前記柱とは接合されない
ことを特徴とするブレースの柱への取付構造。
続きを表示（約 700 文字）【請求項２】
前記ベースプレートには、表裏にそれぞれ、前記一対の接合プレートとの一対の第１接合箇所及び前記ブレース連結プレートとの第２接合箇所が設定され、該一対の第１接合箇所の間に該第２接合箇所が位置されることを特徴とする請求項１に記載のブレースの柱への取付構造。
【請求項３】
前記ベースプレート及び前記ブレース連結プレート双方に接合して補強リブ材が設けられることを特徴とする請求項１または２に記載のブレースの柱への取付構造。
【請求項４】

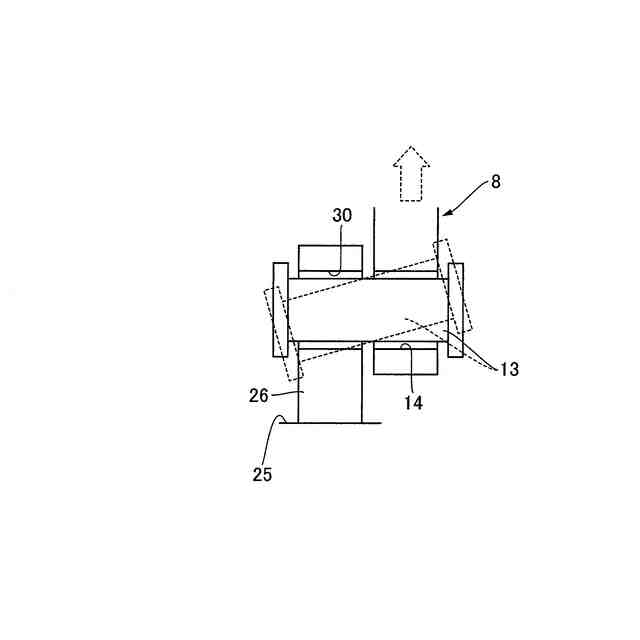

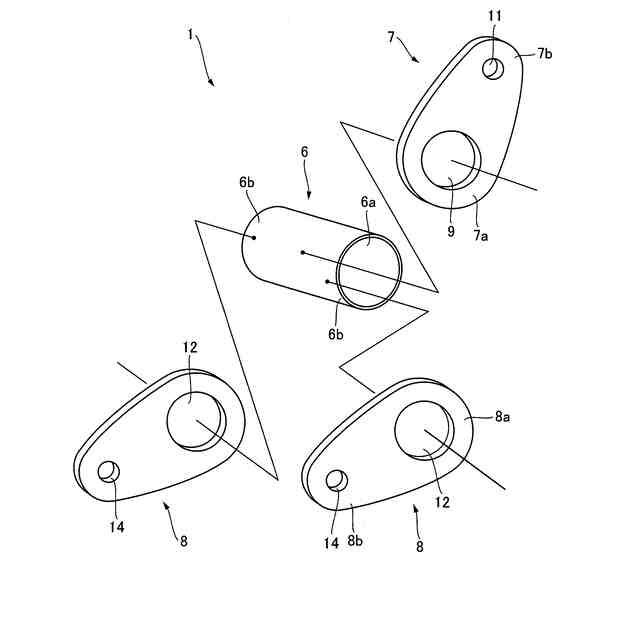

前記ブレース連結プレートと前記ブレースとは、アームプレートを有しかつ捩りモーメントで振動外力を減衰する制振ダンパを介して接続され、
上記ブレース連結プレートと上記アームプレートとは、それらを連通するピン孔に挿通されるピンを介して、回転自在に連結されることを特徴とする請求項１～３いずれかの項に記載のブレースの柱への取付構造。
【請求項５】

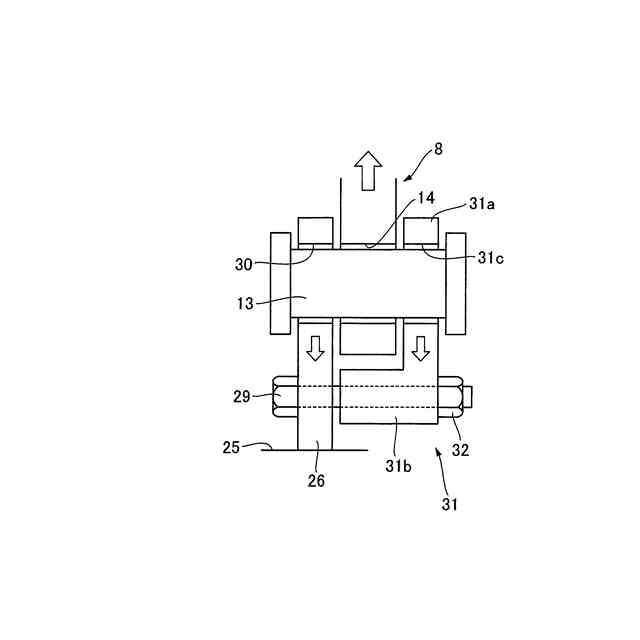

前記ブレース連結プレートには、前記ピンの挿通方向に前記アームプレートを挟んで該ブレース連結プレートの反対側に位置されかつ該ピンが回転自在に挿通される追加のピン孔を有する一端部と、該ブレース連結プレートに接合される他端部とを有し、該アームプレートの両側で、該ブレース連結プレートと共に該ピンを両端支持する補強金物が設けられることを特徴とする請求項４に記載のブレースの柱への取付構造。
【請求項６】
前記補強リブ材は、前記ブレース連結プレートのピン孔近傍に配置されることを特徴とする請求項３～５いずれかの項に記載のブレースの柱への取付構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブレースの軸力を負担する柱に面外変形が発生したり、座屈が生じることを
防止することが可能なブレースの柱への取付構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
柱と梁とを接合して構築される架構内に設けられるブレースの柱側接合端を、柱に取り
付ける構造として、例えば特許文献１が知られている。特許文献１の「耐震補強用接合構
造」は、断面角形又は円形の構造部材に耐震補強用部材を接合する接合金具において、接
合金具は構造部材の一方の面と面接合する接合部を有し、接合金具と構造部材の一方の面
とを接着剤または高力ボルトで接合し、接合金具は接合部の反対側に補強部を有し、補強
部に少なくとも１枚の水平補強リブを固定して構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２７０３２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
背景技術では、接合金具が柱等の構造部材に接着剤等で面接合されている。このため、
接合金具と連結されるブレースの軸力によって、接合金具と一緒に、構造部材に面外変形
が発生してしまうおそれがあった。構造部材は、面外変形が生じると、当該構造部材が負
担する軸力によって座屈を生じやすくなってしまう。これにより、ブレースにその耐力を
十分に発揮させる前に、柱梁架構が破壊に至ってしまうという課題があった。
【０００５】
本発明は上記従来の課題に鑑みて創案されたものであって、ブレースの軸力を負担する
柱に面外変形が発生したり、座屈が生じることを防止することが可能なブレースの柱への
取付構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明にかかるブレースの柱への取付構造は、柱と梁とを接合して構築される架構内に
設けられるブレースの柱側接合端を該柱に取り付ける構造であって、上記柱に、柱幅方向
両側の一対の柱面それぞれと接合して設けられた一対の接合プレートと、上記一対の接合
プレート双方と接合され、上記架構内に上記柱と向かい合う配置で設けられたベースプレ
ートと、上記ベースプレートに接合して設けられ、上記ブレースの上記柱側接合端と連結
されるブレース連結プレートとを備えたことを特徴とする。
【０００７】
前記ベースプレートは、前記柱から隙間を空けて配置されることを特徴とする。
【０００８】
前記ベースプレートは、前記柱に接して配置されることを特徴とする。
【０００９】
前記ベースプレートには、表裏にそれぞれ、前記一対の接合プレートとの一対の第１接
合箇所及び前記ブレース連結プレートとの第２接合箇所が設定され、該一対の第１接合箇
所の間に該第２接合箇所が位置されることを特徴とする。
【００１０】
前記ベースプレート及び前記ブレース連結プレート双方に接合して補強リブ材が設けら
れることを特徴とする。
（【００１１】以降は省略されています）
