公開番号2025125880
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022127
出願日2024-02-16
発明の名称衣類処理機
出願人東芝ライフスタイル株式会社
代理人個人,個人,個人,個人,個人
主分類D06F 34/08 20200101AFI20250821BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】制御マイコンに必要な通信端子の数を減らすことができる衣類処理システムを提供することである。
【解決手段】実施形態の衣類処理機は、制御マイコンと、第1部品と、第2部品とを備える。前記制御マイコンは、第1端子を有する。前記第1部品は、第1通信線を介して前記制御マイコンの前記第1端子と接続され、前記制御マイコンと通信可能である。前記第2部品は、前記第1通信線の途中から分岐した第2通信線を介して前記制御マイコンの前記第1端子と接続され、所定条件が満たされた場合に外部機器にデータを出力可能である。
【選択図】図2
特許請求の範囲【請求項１】
第１端子を有した制御マイコンと、
第１通信線を介して前記制御マイコンの前記第１端子と接続され、前記制御マイコンと通信可能な第１部品と、
前記第１通信線の途中から分岐した第２通信線を介して前記制御マイコンの前記第１端子と接続され、所定条件が満たされた場合に外部機器にデータを出力可能な第２部品と、
を備えた衣類処理機。
続きを表示（約 1,000 文字）【請求項２】
前記第１部品は、少なくとも前記衣類処理機の運転時に前記制御マイコンと通信可能な部品である、
請求項１に記載の衣類処理機。
【請求項３】
前記第１部品は、前記衣類処理機に関する情報をサーバとの間で送受信するネットワーク接続アダプタである、
請求項１または請求項２に記載の衣類処理機。
【請求項４】
前記第１部品は、前記衣類処理機の運転中に用いられる電装品である、
請求項１または請求項２に記載の衣類処理機。
【請求項５】
前記第２通信線は、前記所定条件が満たされない場合には所定電圧であるＨｉｇｈレベルの電圧にプルアップされ、前記所定条件が満たされた場合にはＬｏｗレベルの電圧が入力される、
請求項１または請求項２に記載の衣類処理機。
【請求項６】
前記制御マイコンは、前記制御マイコンの起動時に前記第１端子に上記Ｌｏｗレベルの電圧が入力された場合に、前記第２部品からデータを出力するモードに遷移し、前記衣類処理機の動作履歴に関するデータを前記第１端子から出力する、
請求項５に記載の衣類処理機。
【請求項７】
前記第１部品は、前記衣類処理機の電源とは独立して、電源をオフ状態に切り替え可能な部品であり、
前記制御マイコンは、前記第１部品の電源がオフ状態で前記衣類処理機が運転される場合、前記衣類処理機の運転中の動作状態に関するデータを前記第１端子から出力可能である、
請求項１または請求項２に記載の衣類処理機。
【請求項８】
前記衣類処理機の動作履歴に関する情報を記憶する不揮発性記憶部を備え、
前記制御マイコンは、前記所定条件が満たされた場合に、前記衣類処理機の動作履歴に関する情報を前記不揮発性記憶部から読み出して前記第１端子から出力する、
請求項１または請求項２に記載の衣類処理機。
【請求項９】
前記所定条件が満たされた場合に前記第１端子から出力される前記衣類処理機の動作履歴に関する情報は、前記所定条件が満たされた場合には電源がオフ状態である前記第１部品の動作履歴に関する情報を含む、
請求項８に記載の衣類処理機。
【請求項１０】
前記第２部品は、データ出力コネクタである、
請求項１または請求項２に記載の衣類処理機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、衣類処理機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
故障発生日時を記憶させ、記憶させた故障発生日時をデータ通信により送信する洗濯機が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２９８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、制御マイコンに必要な通信端子の数を減らすことができる衣類処理機を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の衣類処理機は、制御マイコンと、第１部品と、第２部品とを備える。前記制御マイコンは、第１端子を有する。前記第１部品は、第１通信線を介して前記制御マイコンの前記第１端子と接続され、前記制御マイコンと通信可能である。前記第２部品は、前記第１通信線の途中から分岐した第２通信線を介して前記制御マイコンの前記第１端子と接続され、所定条件が満たされた場合に外部機器にデータを出力可能である。
【図面の簡単な説明】
【０００６】

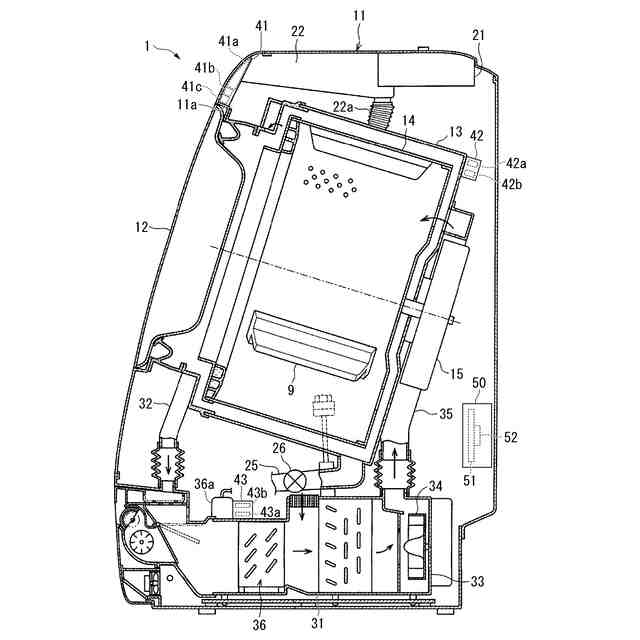

第１実施形態の洗濯機を示す断面図。

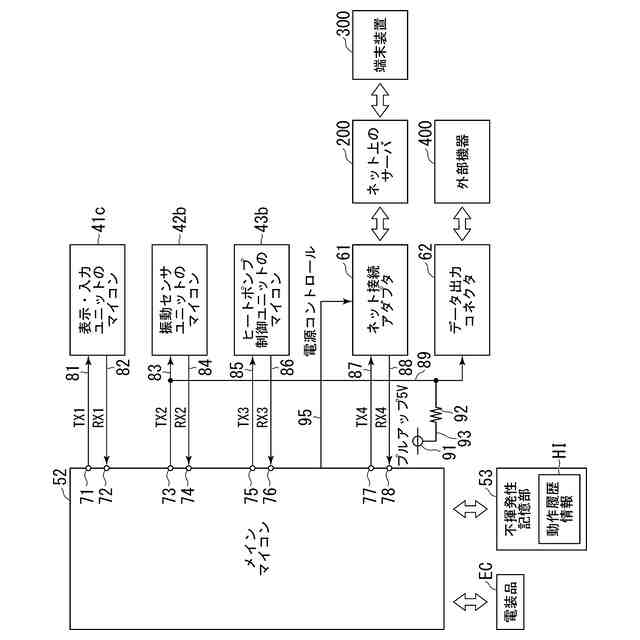

第１実施形態の制御系に関連する構成を示すブロック図。

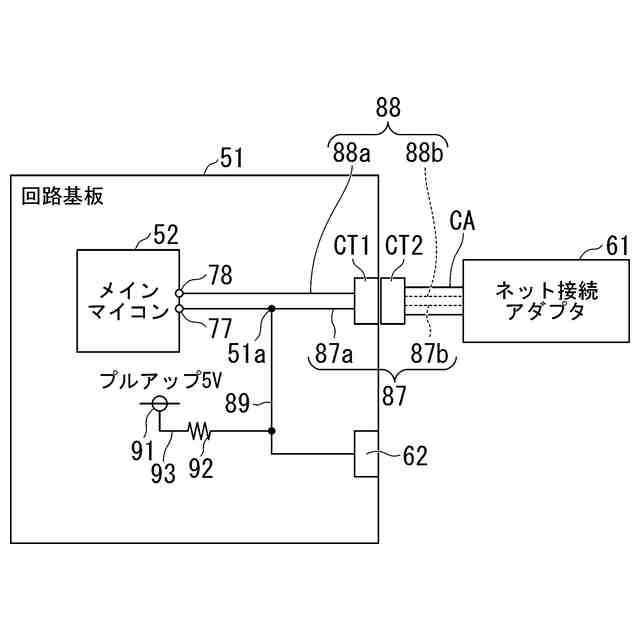

第１実施形態の第２通信線の構成を説明するための図。

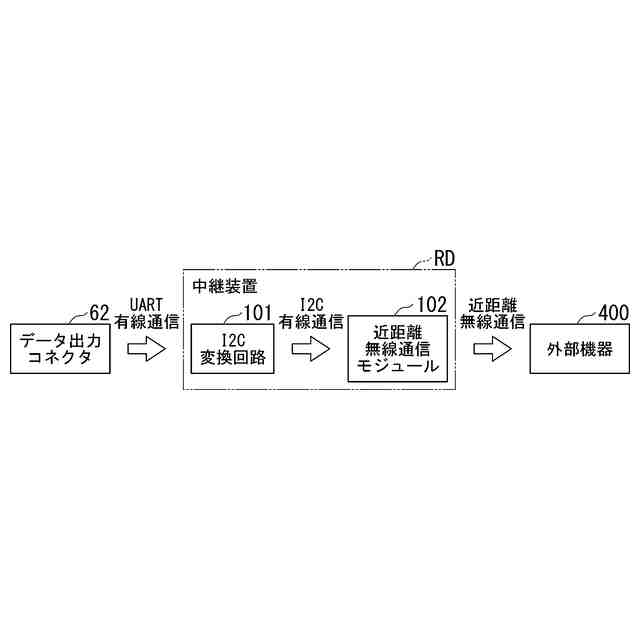

第１実施形態の中継装置の一例を説明するための図。

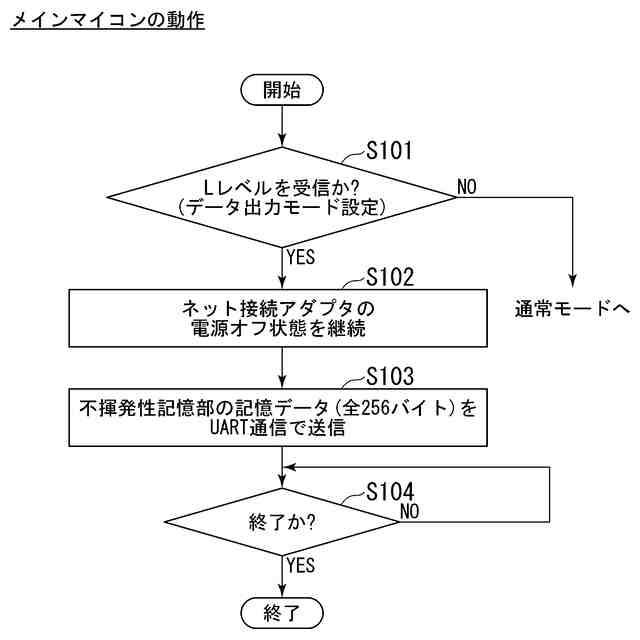

第１実施形態のメインマイコンの動作の流れを示すフローチャート。

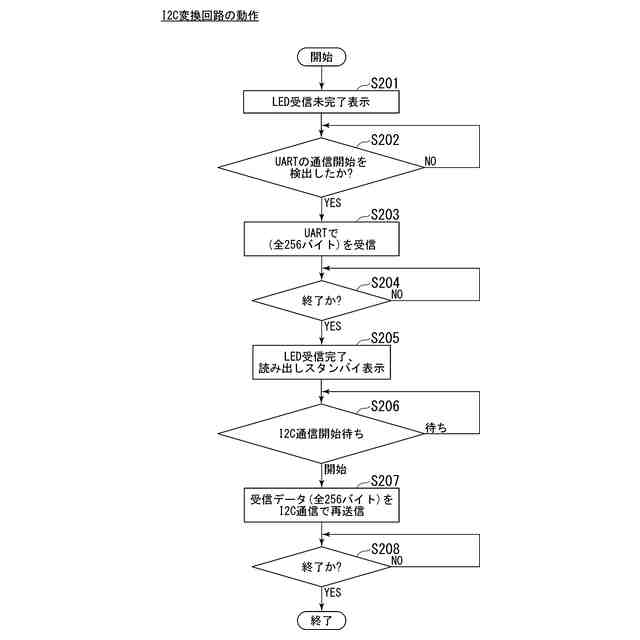

第１実施形態のＩ２Ｃ変換回路の動作の流れを示すフローチャート。

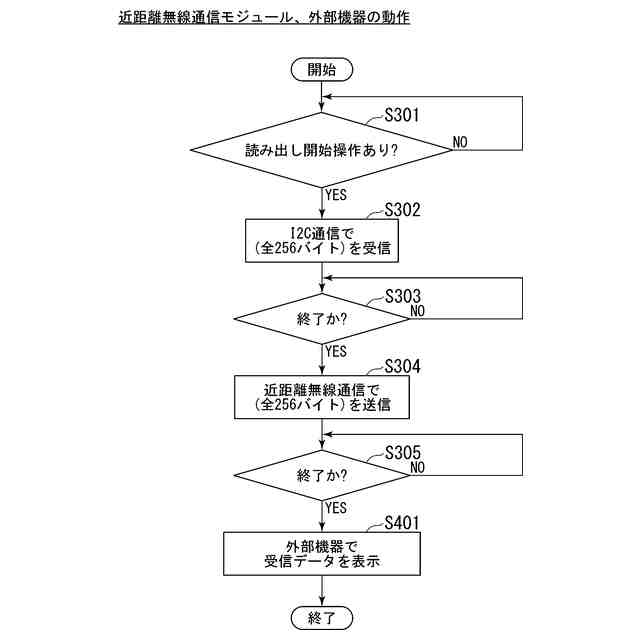

第１実施形態の近距離無線通信モジュールおよび外部機器の動作の流れを示すフローチャート。
第２実施形態の制御系に関連する構成を示すブロック図。

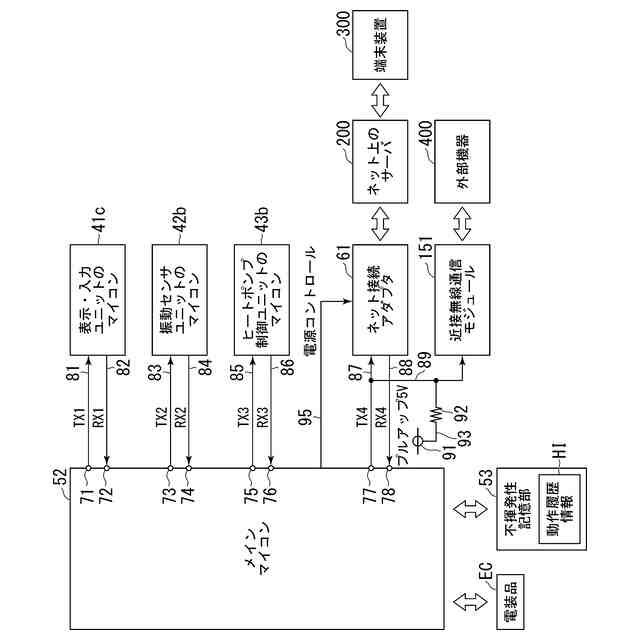

第３実施形態の制御系に関連する構成を示すブロック図。
【発明を実施するための形態】
【０００７】
以下、実施形態の衣類処理機を、図面を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。本出願で「接続」とは、機械的な接続に限定されず、電気的な接続を含み得る。すなわち「接続」とは、複数の要素が直接に接続される場合に限定されず、複数の要素が別の要素を間に介在させて接続される場合を含み得る。
【０００８】
（第１実施形態）
＜１．全体構成＞
まず、第１実施形態の洗濯機１について説明する。洗濯機１は、「衣類処理機」の一例である。なお本出願において「衣類処理機」とは、洗濯機に限定されず、クローゼット型の衣類処理機なども含む。また本出願において「洗濯機」とは、乾燥機能を有した洗濯乾燥機でもよく、乾燥機能を有しない洗濯機でもよい。また以下では、洗濯機１の一例として、ドラム式の洗濯機について説明する。ただし、洗濯機１は、ドラム式の洗濯機に限定されず、縦型式の洗濯機でもよく、二槽式の洗濯機などでもよい。
【０００９】
図１は、第１実施形態の洗濯機１を示す断面図である。洗濯機１は、例えば、外箱１１、扉１２、水槽１３、ドラム１４、モータ１５、給水弁２１、注水ケース２２、排水管２５、排水弁２６、メインダクト３１、前ダクト３２、ファンケーシング３３、送風機３４、後ダクト３５、ヒートポンプ３６、表示・入力ユニット４１、振動センサユニット４２、ヒートポンプ制御ユニット４３、および主制御ユニット５０を有する。
【００１０】
外箱１１は、中空状の筐体である。外箱１１の前板には貫通孔状の出入口１１ａが形成されている。外箱１１の前板には、扉１２が装着されている。扉１２は、出入口１１ａを開閉可能に閉じる。外箱１１の内部には、水槽１３が固定されている。水槽１３の内部には、回転槽であるドラム１４が収容されている。水槽１３の後板には、ドラム１４を回転させるモータ１５が固定されている。
（【００１１】以降は省略されています）
