発明の名称シャッターユニット
出願人YKK AP株式会社
代理人弁理士法人一色国際特許事務所
主分類E06B 9/17 20060101AFI20250822BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】シャッターカーテンの停止時における衝撃を抑えつつもシャッターカーテンの操作性が低下しないシャッターユニットを提供する。
【解決手段】建物の屋外側に取り付けられ巻付軸に巻き付けられたシャッターカーテンがシャッターボックスに収容されるシャッターユニットであって、シャッターカーテンは、下端部に設けられた座板と、座板に設けられ、巻き上げられるシャッターカーテンの座板の上昇を規制するストッパーと、を有し、ストッパーは、シャッターボックスの下に移動不能に設けられた非移動部に当接する当接面部と、当接面部と見込み方向に並べて設けられ、上面の位置が当接面部より低い合成樹脂製の緩衝材と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
建物の屋外側に取り付けられ巻付軸に巻き付けられたシャッターカーテンがシャッターボックスに収容されるシャッターユニットであって、
前記シャッターカーテンは、下端部に設けられた座板と、
前記座板に設けられ、巻き上げられる前記シャッターカーテンの前記座板の上昇を規制するストッパーと、を有し、
前記ストッパーは、
前記シャッターボックスの下に移動不能に設けられた非移動部に当接する当接面部と、
前記当接面部と見込み方向に並べて設けられ、上面の位置が前記当接面部より低い合成樹脂製の緩衝材と、
を有することを特徴とするシャッターユニット。
続きを表示（約 130 文字）【請求項２】
請求項１に記載のシャッターユニットであって、
前記緩衝材は、前記ストッパーにより押し上げられて弾性変形した前記非移動部に当接し、前記ストッパーが前記非移動部の弾性により押し戻されて当該非移動部から離れることを特徴とするシャッターユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャッターユニットに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、シャッターカーテンを全開したときに、ボトムスラット（座板）がシャッターケースに引き込まれるのを防止するために、ボトムスラットにシャッターカーテンの呑込口に係合するストッパーを設けたシャッターユニットは知られている（例えば、特許文献１参照）。このようなシャッターユニットは、ストッパーがシャッターカーテンの呑込口に衝突する衝撃を吸収するために、ストッパーに例えばゴムなどの合成樹脂製の緩衝手段が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３００７４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
合成樹脂製の緩衝材が設けられているストッパーは、シャッターが長期間開かれたままで緩衝材が呑込口に当接していると、緩衝材が呑込口に貼り付いてしまい、シャッターカーテンが引き下ろし難くなり操作性が低下するという課題があった。
【０００５】
本発明は、かかる課題に鑑みてなされたものであり、その目的とするところは、シャッターカーテンの停止時における衝撃を抑えつつもシャッターカーテンの操作性が低下しないシャッターユニットを提供することにある。
【課題を解決するための手段】
【０００６】
かかる目的を達成するために本発明のシャッターユニットは、建物の屋外側に取り付けられ巻付軸に巻き付けられたシャッターカーテンがシャッターボックスに収容されるシャッターユニットであって、前記シャッターカーテンは、下端部に設けられた座板と、前記座板に設けられ、巻き上げられる前記シャッターカーテンの前記座板の上昇を規制するストッパーと、を有し、前記ストッパーは、前記シャッターボックスの下に移動不能に設けられた非移動部に当接する当接面部と、前記当接面部と見込み方向に並べて設けられ、上面の位置が前記当接面部より低い合成樹脂製の緩衝材と、を有することを特徴とするシャッターユニットである。
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【発明の効果】
【０００７】
本発明によれば、シャッターカーテンの停止時における衝撃を抑えつつもシャッターカーテンの操作性が低下しないシャッターユニットを提供することが可能である。
【図面の簡単な説明】
【０００８】

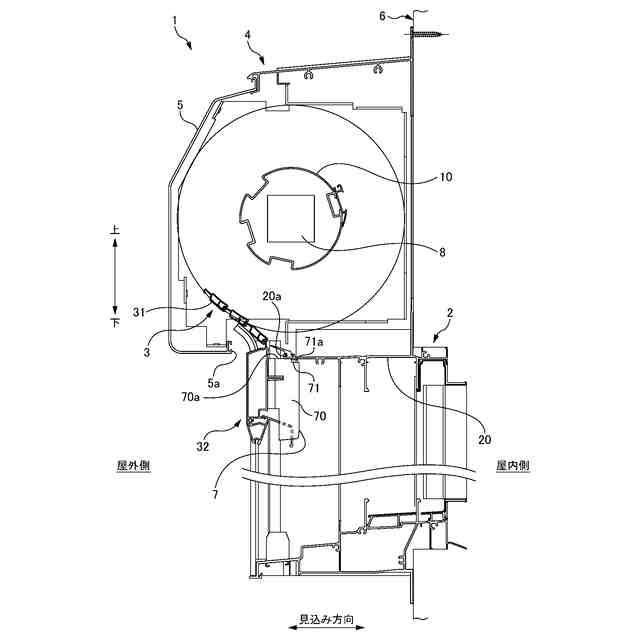

本実施形態に係るシャッターユニットの縦断面図である。

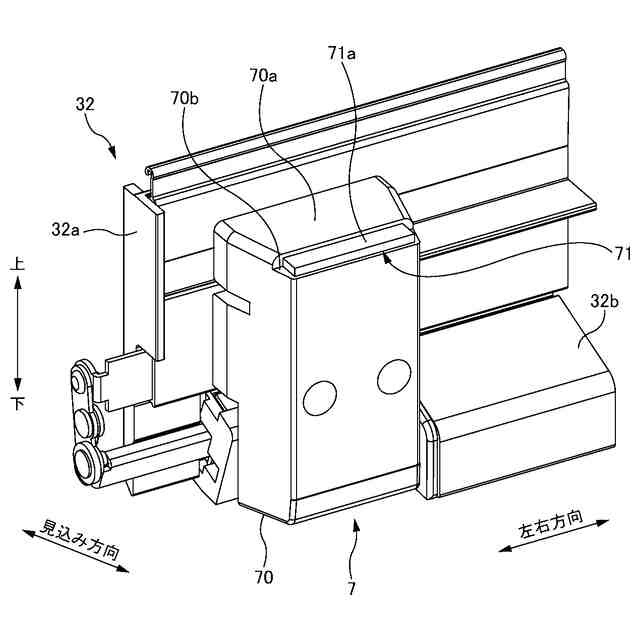

座板及びストッパーを示す斜視図である。

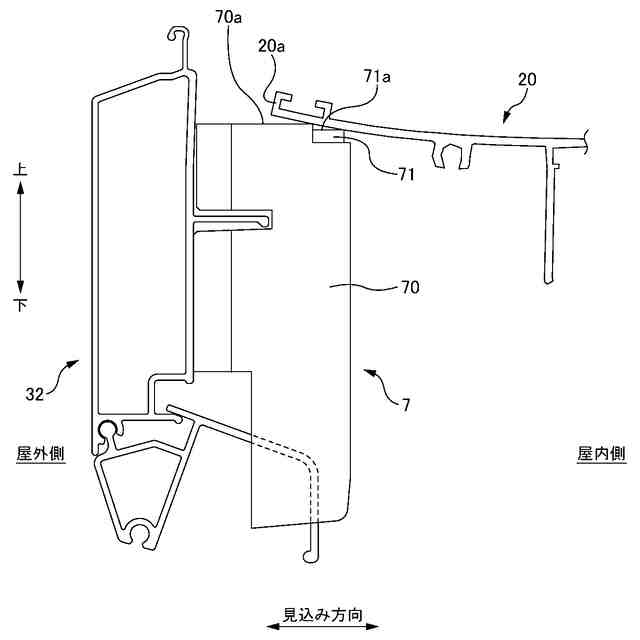

モーターにより巻き上げられたシャッターカーテンの下端部を示す縦断面図である。

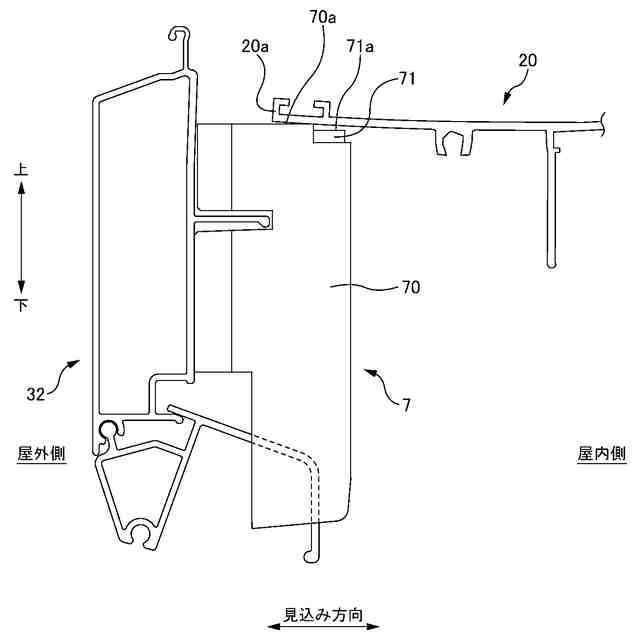

座板の上昇により上枠が湾曲した状態を示す縦断面図である。

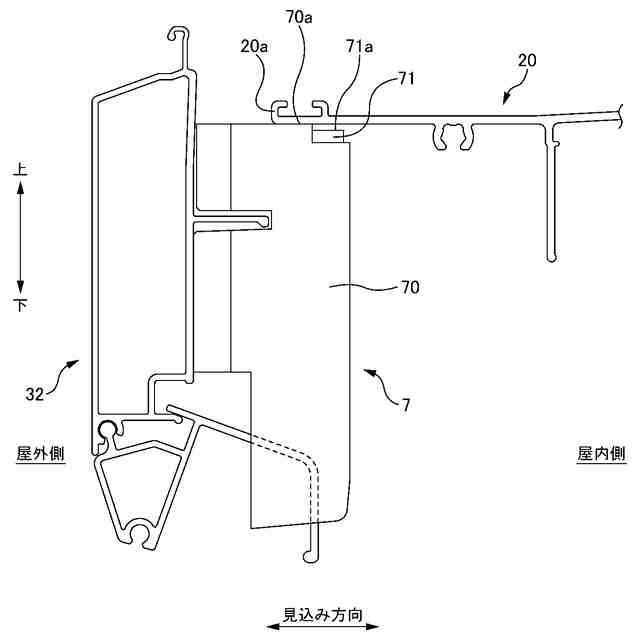

緩衝材及び上枠の弾性で座板が押し下げられた状態を示す縦断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態に係るシャッターユニットについて図面を参照して説明する。
【００１０】
本実施形態のシャッターユニット１は、図１に示すように、例えば建物６に設けられた建具２の屋外側に設けられており、巻付軸１０に巻回されたシャッターカーテン３が収容されるシャッターボックス４と、シャッターボックス４の屋外側を覆うカバー部材５と、を有している。
