発明の名称回転電機システム
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H02K 9/19 20060101AFI20250826BHJP(電力の発電,変換,配電)
要約【課題】液体冷媒が漏洩することを防止する。

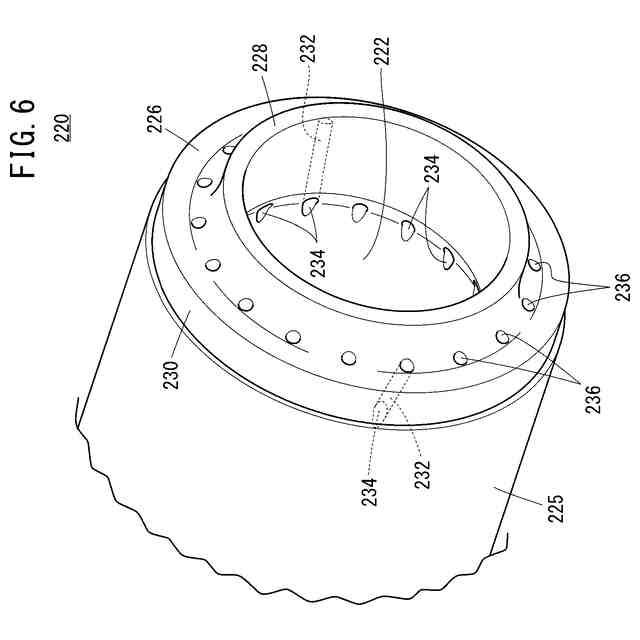

【解決手段】回転電機システムのロータ62は、回転シャフトを覆うスリーブ220と、スリーブ220及び回転シャフトの外周に配置されたカラー240とを有する。回転シャフトとカラー240との間には、内部空間242が形成される。スリーブ220において、内部空間242に挿入される挿入部224には、ロータ内流路210と内部空間242とを連通する連通流路232が形成される。挿入部224の外周面は、カラー240の内周面256が当接する当接面230を含む。スリーブ220は、ロータ内流路210から連通流路232への入口234と、連通流路232から内部空間242への出口236とを有する。入口234及び出口236は、回転シャフトの直径方向において、当接面230よりも内方に位置する。
【選択図】図5
特許請求の範囲【請求項１】

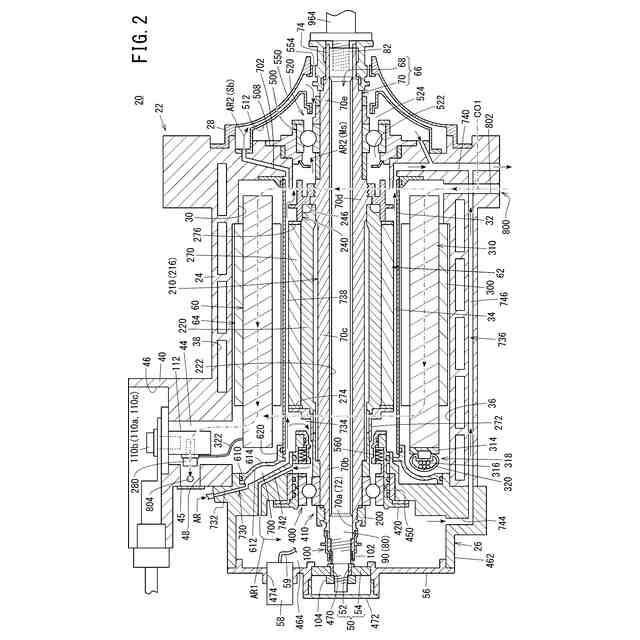

ロータ及びステータを有する回転電機と、前記ステータを収容したハウジングとを備える回転電機システムであって、
前記ロータは、回転シャフトと、前記回転シャフトを外周側から覆うスリーブと、前記スリーブに保持された永久磁石と、前記スリーブ及び前記回転シャフトの外周側に配置されたカラーと、前記回転シャフトの外周面と前記スリーブの内周面との間に形成され且つ前記回転シャフトの軸線方向に沿って延びる環状空間を含むロータ内流路と、前記回転シャフトの前記外周面と前記カラーの内周面との間に形成される内部空間と、を有し、
前記回転電機システムは、前記ロータ内流路に液体冷媒を供給する液体冷媒供給装置を備え、

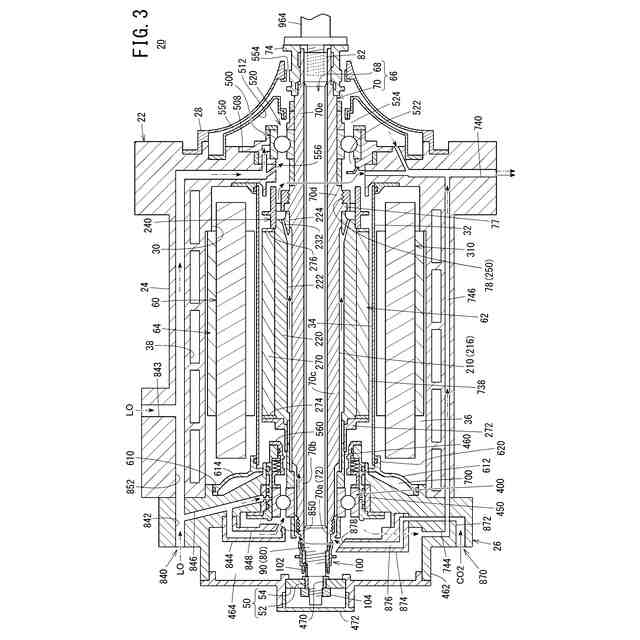

前記スリーブは、前記スリーブの軸線方向の一端部であり前記内部空間に挿入されるとともに前記ロータ内流路と前記内部空間とを隔てる挿入部と、前記挿入部に形成されて前記ロータ内流路と前記内部空間とを連通する連通流路と、を有し、
前記挿入部の外周面は、前記カラーの前記内周面が当接する当接面を含み、
前記液体冷媒が前記連通流路から前記内部空間に流出するための出口が、前記回転シャフトの直径方向において、前記当接面よりも内方である、回転電機システム。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の回転電機システムにおいて、前記連通流路は、前記ロータ内流路から前記内部空間に接近するにつれて前記直径方向における内方から外方に向かうように傾斜する、回転電機システム。
【請求項３】
請求項１に記載の回転電機システムにおいて、前記カラーは、前記内部空間を第１内室及び第２内室に区分する画成壁と、前記画成壁に形成されて前記回転シャフトが挿通される挿通孔と、前記画成壁に形成されて前記第１内室と前記第２内室とを連通する排出流路と、を有し、
前記挿入部が前記第１内室に挿入され、前記ロータ内流路に供給された前記液体冷媒は、前記第１内室から前記排出流路を経て、前記第２内室から前記カラーの外部に排出される、回転電機システム。
【請求項４】
請求項１に記載の回転電機システムにおいて、前記挿入部は、前記スリーブの軸線方向に沿って環状に突出した第１環状凸部と、前記第１環状凸部に連なり前記スリーブの軸線方向に沿って環状に突出し且つ前記第１環状凸部よりも小径な第２環状凸部と、を有し、
前記第１環状凸部の外周面が前記当接面を含み、前記第２環状凸部が前記出口を有する、回転電機システム。
【請求項５】

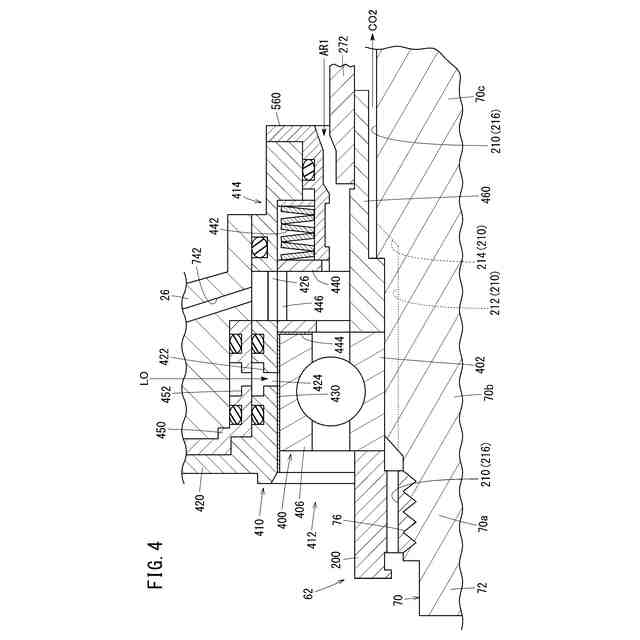

請求項１～４のいずれか１項に記載の回転電機システムにおいて、前記液体冷媒供給装置は、前記液体冷媒として油を供給する油供給装置であり、
前記ハウジングは、前記回転シャフトを支持するベアリングに前記油を潤滑剤として供給するための潤滑油流路を有する、回転電機システム。
【請求項６】
請求項５に記載の回転電機システムにおいて、前記ハウジングは、前記ロータ内流路及び前記潤滑油流路を流通した前記油を前記油供給装置に排出する油排出路を有し、前記油供給装置は、前記油排出路から排出された油を前記ロータ内流路及び前記潤滑油流路に再供給する、回転電機システム。
【請求項７】

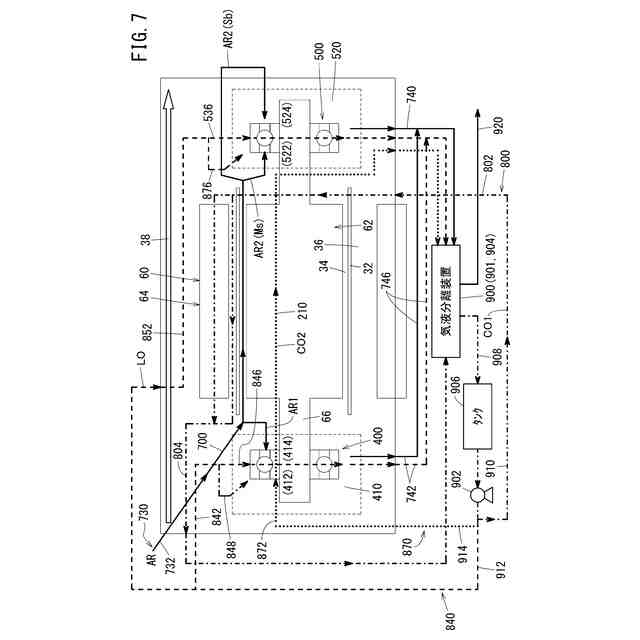

請求項６に記載の回転電機システムにおいて、前記ベアリングに気体冷媒を供給する気体冷媒供給装置を備え、
前記ハウジングは、前記気体冷媒が流通する気体冷媒流路と、前記気体冷媒を前記ハウジング外に排出するための気体冷媒排出路とを有し、
前記油供給装置は、前記気体冷媒排出路を流通した前記気体冷媒と、前記油排出路を流通した前記油とを回収し、且つ前記油を前記潤滑油流路に再供給する、回転電機システム。
【請求項８】
請求項７に記載の回転電機システムにおいて、前記油供給装置は、前記気体冷媒と前記油とを分離する気液分離装置を含む、回転電機システム。

発明の詳細な説明【技術分野】
【０００１】

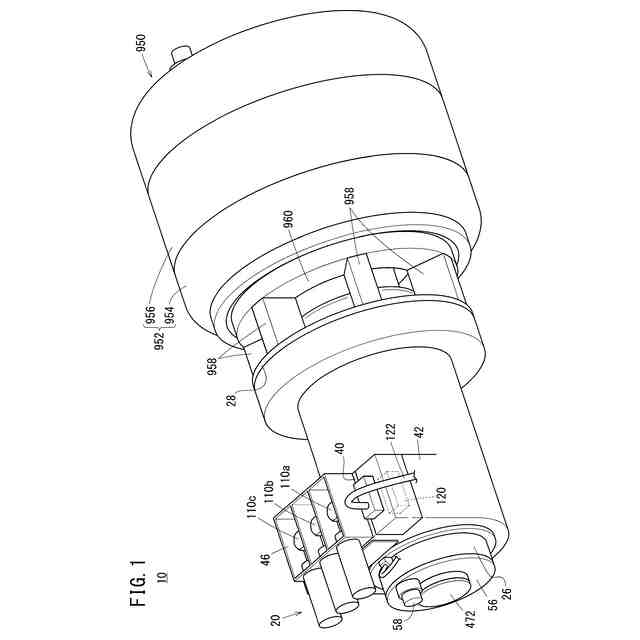

本発明は、ロータ及びステータを有する回転電機と、ステータを収容したハウジングとを備える回転電機システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
回転電機は、回転シャフトを有するロータと、該ロータの外周に位置するステータとを備える。ロータは、回転シャフトに保持された永久磁石を有する。回転シャフトが回転すると、ステータを構成する電磁コイルに誘導電流が生じる。この場合、回転電機は発電機として機能する。
【０００３】
誘導電流が電磁コイルに継続して生じると、電磁コイルが高温になる。従って、永久磁石が輻射熱を帯びる。また、回転シャフトを高速で回転させると、ロータが大きな空気抵抗を受ける。以上のような理由から、永久磁石の温度が高くなる。永久磁石の温度がキュリー温度に近づくにつれ、該永久磁石の磁力が低下する。
【０００４】
特許文献１には、回転シャフトの中空内部に冷媒供給路を形成し、且つ回転シャフトとロータコアとの間に冷媒流通空間を形成する構成が提案されている。ロータコアは、２個のリテーナを介して回転シャフトに位置決め固定される。なお、回転シャフトには、直径方向に沿って連通路が形成されている。また、２個のリテーナの各々には、冷媒排出口が設けられる。
【０００５】
冷媒供給路には、冷却液が供給される。冷却液は、次に、連通路を介して回転シャフトの外周面に移動した後、冷媒流通空間を流通する。冷却液は、冷媒排出口を介してロータの外部（ハウジングの中空内部）に排出される。冷却液は、ステータに向かって流れる。なお、特許文献１では、冷却液の一例として冷却油が挙げられている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１１－９７７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
冷却液が正規の排出口以外の箇所に漏出することは好ましくない。
【０００８】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００９】
本開示の態様は、ロータ及びステータを有する回転電機と、前記ステータを収容したハウジングとを備える回転電機システムである。
【００１０】
前記ロータは、回転シャフトと、前記回転シャフトを外周側から覆うスリーブと、前記スリーブに保持された永久磁石と、前記スリーブ及び前記回転シャフトの外周側に配置されたカラーと、前記回転シャフトの外周面と前記スリーブの内周面との間に形成され且つ前記回転シャフトの軸線方向に沿って延びる環状空間を含むロータ内流路と、前記回転シャフトの前記外周面と前記カラーの内周面との間に形成される内部空間と、を有する。前記回転電機システムは、前記ロータ内流路に液体冷媒を供給する液体冷媒供給装置を備える。前記スリーブは、前記スリーブの軸線方向の一端部であり前記内部空間に挿入されるとともに前記ロータ内流路と前記内部空間とを隔てる挿入部と、前記挿入部に形成されて前記ロータ内流路と前記内部空間とを連通する連通流路と、を有する。前記挿入部の外周面は、前記カラーの前記内周面が当接する当接面を含む。
（【００１１】以降は省略されています）
