公開番号2025116547
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011034
出願日2024-01-29
発明の名称積層装置
出願人本田技研工業株式会社
代理人個人,個人
主分類H01M 8/2404 20160101AFI20250801BHJP(基本的電気素子)
要約【課題】燃料電池セルを積層する際に、燃料電池セル位置決め及び保持の作業性を向上させることによりエネルギー効率の向上を図ることが可能な位置決め装置を提供すること。
【解決手段】積層される燃料電池セルFCの最上面である積層面Pの上側に配置され、積層面に接触しない非接触式で積層面Pの高さを測定可能な測定装置40と、測定装置40により測定された積層面Pの高さを所定の高さに維持するためのエレベーション量を算出する算出部90と、算出部90において算出されたエレベーション量に基づいて、積層面Pの高さを調整する調整装置20と、を有する積層装置1である。
【選択図】図1

特許請求の範囲【請求項１】
複数の燃料電池セルを積層する積層装置であって、
積層される前記燃料電池セルの最上面である積層面の上側に配置され、前記積層面に接触しない非接触式で前記積層面の高さを測定可能な測定装置と、
前記測定装置により測定された前記積層面の高さを所定の高さに維持するためのエレベーション量を算出する算出部と、
前記算出部において算出された前記エレベーション量に基づいて、前記積層面の高さを調整する調整装置と、を有する積層装置。
続きを表示（約 210 文字）【請求項２】
複数の前記燃料電池セルは、位置決めバーに案内され位置決めされて積層され、
前記測定装置は、前記位置決めバーに位置決めされる前記燃料電池セルの部分の近傍部分の前記積層面の高さを測定する請求項１に記載の積層装置。
【請求項３】
前記調整装置は、サーボモータを備え、
前記サーボモータが駆動することにより前記積層面の高さを調整する請求項１又は請求項２に記載の積層装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来より、燃料電池スタックを構成する複数の燃料電池セルを位置決めして積層する積層装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５７５２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記積層装置においては、積層装置の上部に、セル姿勢変更部を有する構成とする必要があり、装置の構成の設計の自由度が制限されていた。本発明は、積層装置の構成の設計の自由度が高くエネルギー効率の向上を図ることが可能な積層装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本発明は、複数の燃料電池セル（例えば、後述の「燃料電池セルＦＣ」）を積層する積層装置（例えば、後述の「積層装置１」）であって、積層される前記燃料電池セルの最上面である積層面（例えば、後述の「積層面Ｐ」）の上側に配置され、前記積層面に接触しない非接触式で前記積層面の高さを測定可能な測定装置（例えば、後述の「測定装置４０」）と、前記測定装置により測定された前記積層面の高さを所定の高さに維持するためのエレベーション量を算出する算出部（例えば、後述の「制御装置９０」）と、前記算出部において算出された前記エレベーション量に基づいて、前記積層面の高さを調整する調整装置（例えば、後述の「調整装置２０」）と、を有する積層装置を提供する。
【０００６】
上記発明において、複数の前記燃料電池セルは、位置決めバー（例えば、後述の「位置決めバー７１」）に案内され位置決めされて積層され、前記測定装置は、前記位置決めバーに位置決めされる前記燃料電池セルの部分の近傍部分（例えば、後述の「部分Ｒ」）の前記積層面の高さを測定することが好ましい。
【０００７】
また、前記調整装置は、サーボモータを備え、前記サーボモータが駆動することにより前記積層面の高さを調整することが好ましい。
【発明の効果】
【０００８】
本発明によれば、積層装置の構成の設計の自由度が高くエネルギー効率の向上を図ることが可能な積層装置を提供することができる。
【図面の簡単な説明】
【０００９】

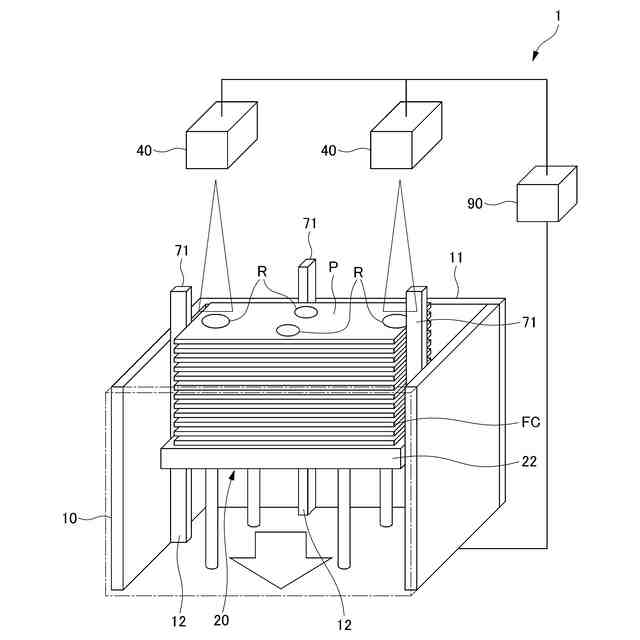

本実施形態における積層装置を説明する図である。
本実施形態における積層装置による燃料電池セルの積層時における積層初期と、積層中盤との様子を説明する図である。
本実施形態における積層装置の制御装置による制御を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について説明する。図１、図２等に示すように、燃料電池セルＦＣの積層装置１は、燃料電池セルＦＣを複数枚積層する積層装置であって、スタックケース１０と、調整装置２０と、積層ハンド３０（図２等参照）と、測定装置４０と、制御装置９０と、を備えている。
（【００１１】以降は省略されています）
