公開番号2025116564
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011058
出願日2024-01-29
発明の名称位置決め装置
出願人本田技研工業株式会社
代理人個人,個人
主分類H01M 8/2465 20160101AFI20250801BHJP(基本的電気素子)
要約【課題】燃料電池セルを積層する際に、燃料電池セル位置決め及び保持の作業性を向上させることによりエネルギー効率の向上を図ることが可能な位置決め装置を提供すること。
【解決手段】燃料電池を構成する燃料電池セルFCを積層するためのバー保持部60と、バー保持部60に着脱可能に保持され、積層される燃料電池セルFCを保持する位置決めバー71と、を有する位置決め装置であって、バー保持部60は、分割可能に構成されている燃料電池セルFCの積層装置1の位置決め装置である。
【選択図】図4

特許請求の範囲【請求項１】
複数の燃料電池セルを積層するときに前記燃料電池セルを位置決めする燃料電池セルの位置決め装置であって、
前記燃料電池セルを積層するためのバー保持部と、
前記バー保持部に着脱可能に保持され、積層される前記燃料電池セルを保持する位置決めバーと、を有し、
前記バー保持部は、分割可能に構成されている位置決め装置。
続きを表示（約 290 文字）【請求項２】
前記バー保持部は、前記燃料電池セルの積層方向に直交する方向へ離間するように分割可能に構成されている請求項１に記載の位置決め装置。
【請求項３】
前記位置決めバーは、前記燃料電池セルの周縁部に形成された被係合部に係合可能な係合部を有する請求項１に記載の位置決め装置。
【請求項４】
前記位置決めバーは、積層された前記燃料電池セルを収容するスタックケースの内部に設けられたケース内バーに連結されて固定され、
前記ケース内バーは、前記位置決めバーの係合部に連続するケース内バー係合部を有する請求項３に記載の位置決め装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、位置決め装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、燃料電池スタックを構成する複数の燃料電池セルを位置決めして積層する位置決め装置を有する積層装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５７５２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記積層装置においては、積層装置の上部のセル姿勢変更部の全体を、燃料電池セルの積層後に取り外す必要があり、製造にかかる作業性の向上が要求されていた。本発明は、燃料電池セルを積層する際に、燃料電池セル位置決め及び保持の作業性を向上させることによりエネルギー効率の向上を図ることが可能な位置決め装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、複数の燃料電池セル（例えば、後述の「燃料電池セルＦＣ」）を積層するときに前記燃料電池セルを位置決めする燃料電池セルの位置決め装置であって、前記燃料電池セルを積層するためのバー保持部（例えば、後述の「バー保持部６０」と、前記バー保持部に着脱可能に保持され、積層される前記燃料電池セルを保持する位置決めバー（例えば、後述の「位置決めバー７１」）と、を有し、前記バー保持部は、分割可能に構成されている位置決め装置を提供する。
【０００６】
上記発明において、前記バー保持部は、前記燃料電池セルの積層方向に直交する方向へ離間するように分割可能に構成されていることが好ましい。また、前記位置決めバーは、前記燃料電池セルの周縁部に形成された被係合部（例えば、後述の「凸部ＦＣΦ２」）に係合可能な係合部（例えば、後述の「凹部７１１」）を有することが好ましい。
【０００７】
また、前記位置決めバーは、積層された前記燃料電池セルを収容するスタックケース（例えば、後述の「スタックケース１０」）の内部に設けられたケース内バー（例えば、後述の「ケース内バー１２」）に連結されて固定され、前記ケース内バーは、前記位置決めバーの係合部（例えば、後述の「凹部７１１」）に連続するケース内バー係合部（例えば、後述の「凹部１２１」）を有することが好ましい。
【発明の効果】
【０００８】
本発明によれば、燃料電池セルを積層する際に、燃料電池セル位置決め及び保持の作業性を向上させることによりエネルギー効率の向上を図ることが可能な位置決め装置を提供することができる。
【図面の簡単な説明】
【０００９】

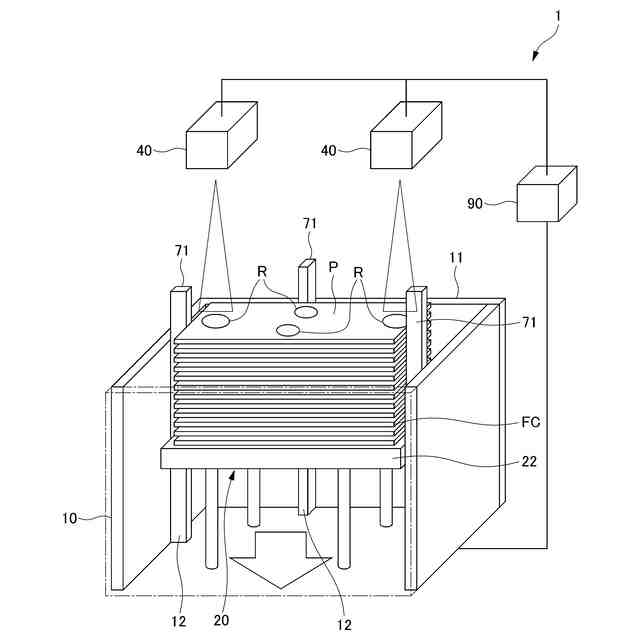

本実施形態における積層装置を説明する図である。

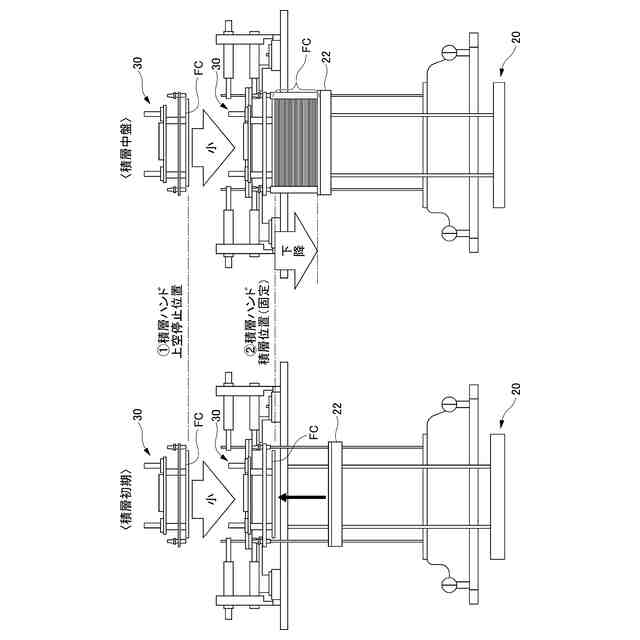

本実施形態における積層装置による燃料電池セルの積層時における積層初期と、積層中盤との様子を説明する図である。

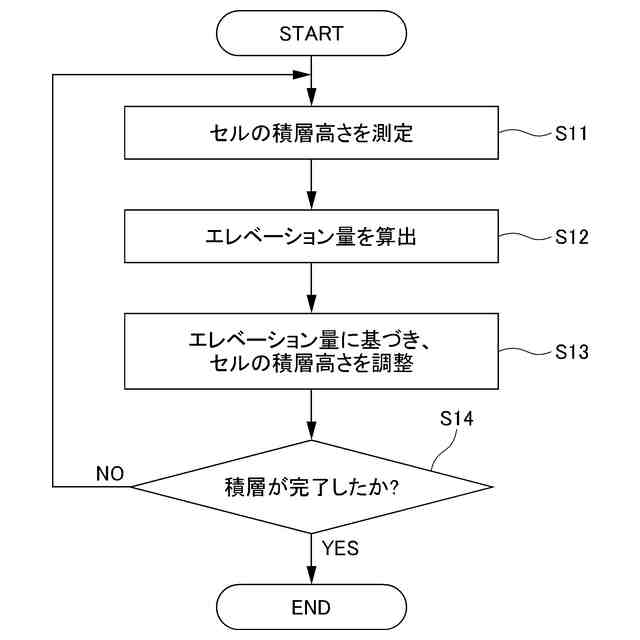

本実施形態における積層装置の制御装置による制御を示すフローチャートである。

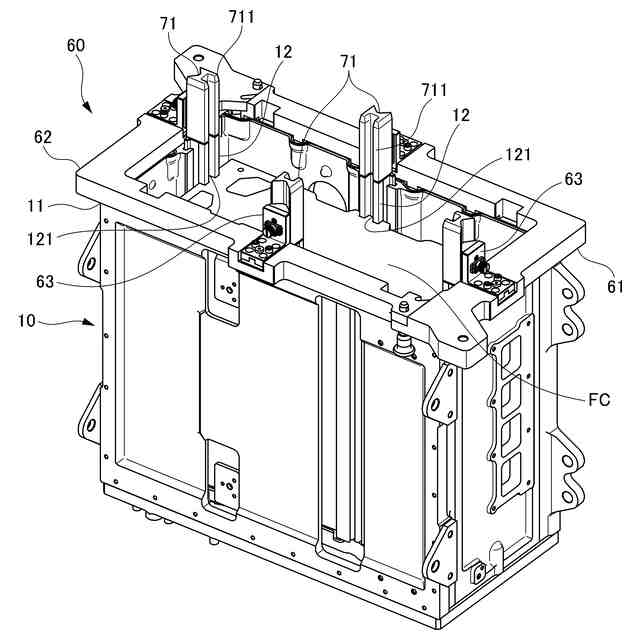

本実施形態における積層装置におけるスタックケースの上端開口部にバー保持部、位置決めバーが取り付けられた様子を示す斜視図である。

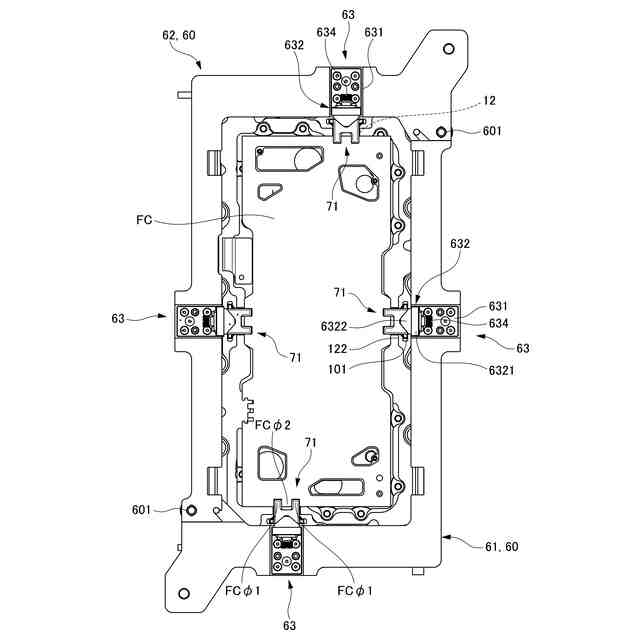

本実施形態における積層装置におけるスタックケースの上端開口部にバー保持部、位置決めバーが取り付けられた様子を示す平面図である。

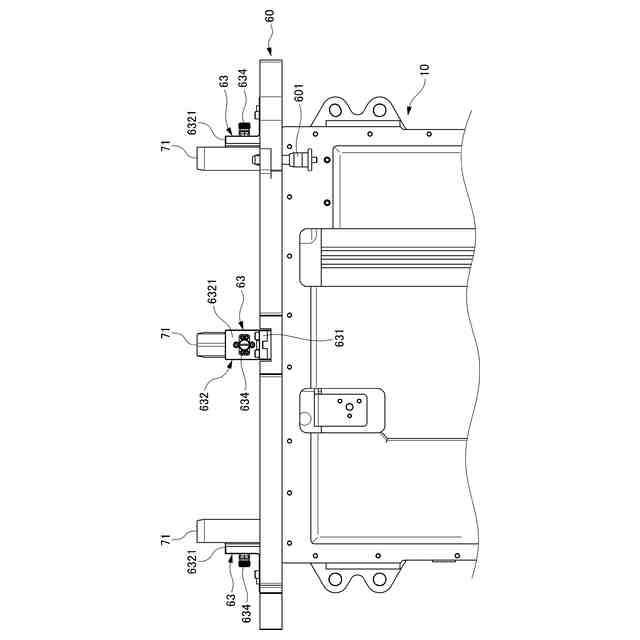

本実施形態における積層装置におけるスタックケースの上端開口部にバー保持部、位置決めバーが取り付けられた様子を示す上部側面図である。

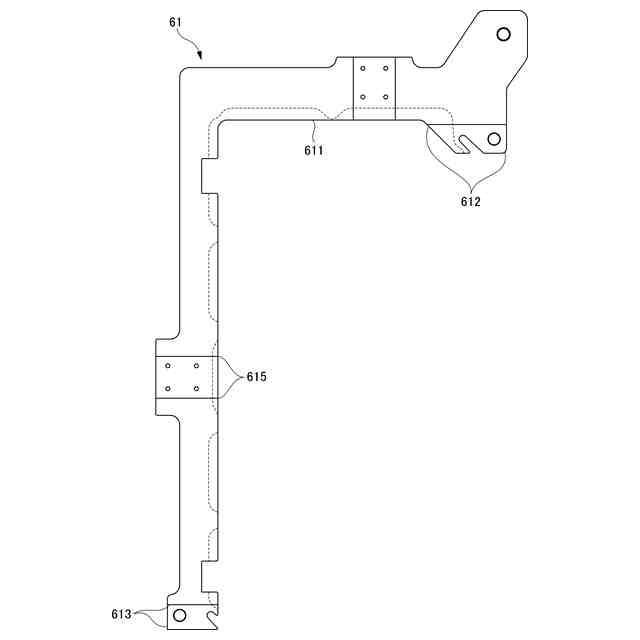

本実施形態における積層装置におけるバー保持部の第１バー保持分割部を示す平面図である。

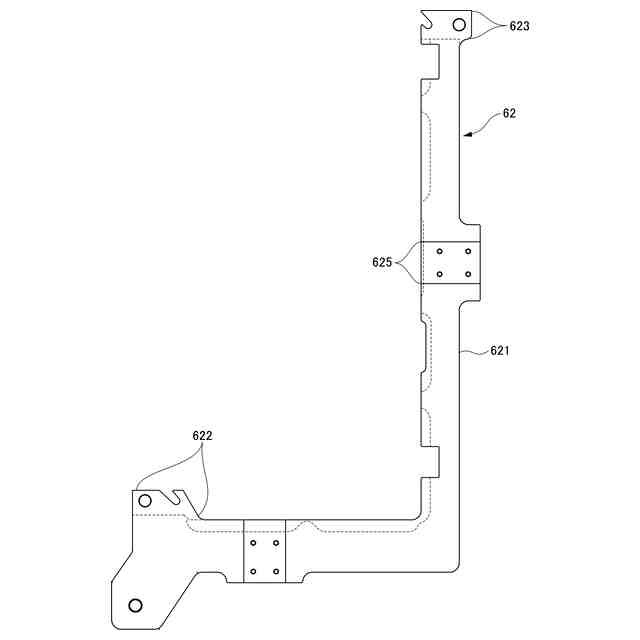

本実施形態における積層装置におけるバー保持部の第２バー保持分割部を示す平面図である。

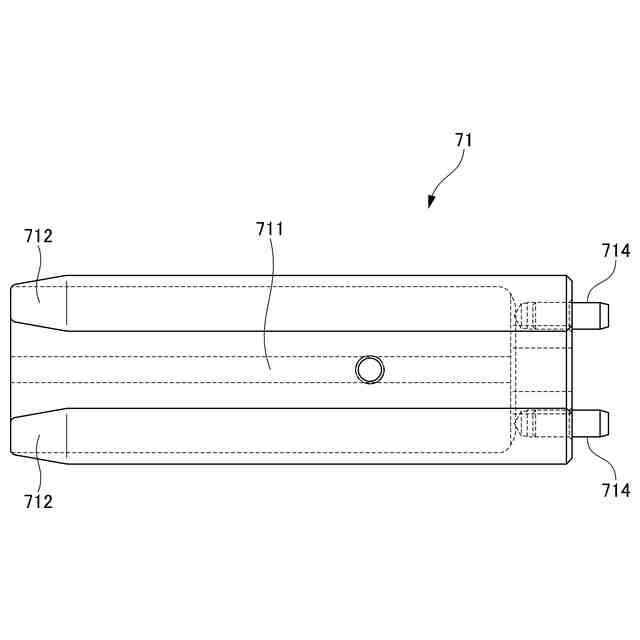

本実施形態における積層装置における位置決めバーを示す正面図である。
本実施形態における積層装置における位置決めバーを示す側面図である。
本実施形態における積層装置における位置決めバーを示す平面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について説明する。図１、図２等に示すように、燃料電池セルＦＣの積層装置１は、燃料電池セルＦＣを複数枚積層する積層装置であって、スタックケース１０と、調整装置２０と、積層ハンド３０（図２等参照）と、測定装置４０と、制御装置９０と、を備えている。
（【００１１】以降は省略されています）
