公開番号2025128097
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025077152,2023575969
出願日2025-05-07,2022-10-25
発明の名称プレス工具及びプレスプレートの製造方法
出願人フェックライニッシュゲゼルシャフトミットベシュレンクテルハフツング
代理人個人,個人,個人,個人,個人
主分類B30B 15/06 20060101AFI20250826BHJP(プレス)
要約【課題】本発明は、プレス面を有するプレス工具、及びプレス工具の製造方法に関する。
【解決手段】本発明は、プレス面(2)を備えた、工作物を製造するためのプレス工具に関する。プレス工具は、ベース構造体(10)と、表面(31)上に互いに重なり合って配置されてプレス面(2)を形成する少なくとも2つのセラミック層(11、12)とを含み、一方のセラミック層は、ある光沢度を有する全面セラミック層(12)であり、他方のセラミック層は、全面セラミック層(12)の光沢度とは異なる別の光沢度を有する部分セラミック層(11)である。

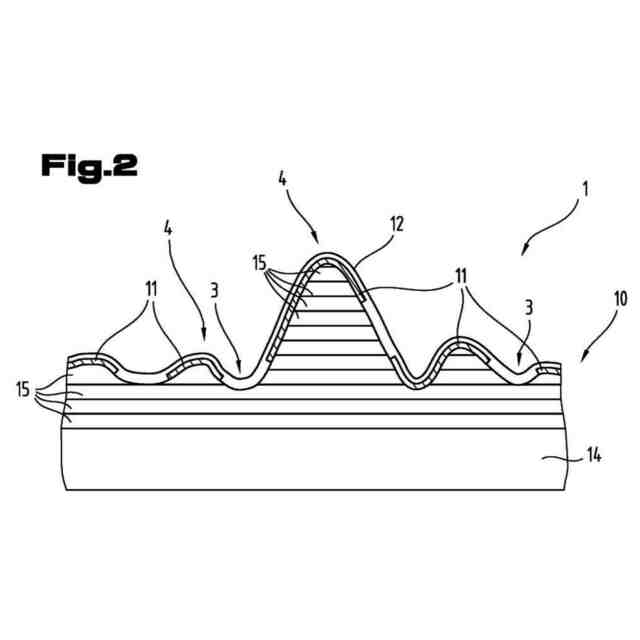

【選択図】図2
特許請求の範囲【請求項１】
工作物を製造するためのプレス工具であって、
プレス面（２）と、
表面（３１）を備えたベース構造体（１０）と、
表面（３１）上に互いに重なり合って配置され、前記プレス面（２）を形成する少なくとも２つのセラミック層（１１、１２）であって、一方のセラミック層はある光沢度を有する全面セラミック層（１２）であり、他方のセラミック層は全面セラミック層（１２）の光沢度とは異なる別の光沢度を有する部分セラミック層（１１）である、少なくとも２つのセラミック層（１１、１２）と、
を備えるプレス工具。
続きを表示（約 1,700 文字）【請求項２】
前記プレス面（２）は隆起部（４）と凹み部（３）とからなる構造を有し、
前記ベース構造体（１０）は、前記プレス面（２）の構造に対応して構造化された表面（３１）を有し、特に、前記ベース構造体（１２）は、互いに重なり合って配置され、前記ベース構造体（１０）の前記構造化された表面（３１）を形成する複数の部分金属層（１５）を含む、請求項１に記載のプレス工具。
【請求項３】
前記全面セラミック層（１２）の厚みは、前記全面セラミック層（１２）と前記部分セラミック層（１１）の異なる光沢度を得るために、前記部分セラミック層（１１）の厚みとは異なり、
特に、２つのセラミック層（１１、１２）は同じセラミック材料からなる、請求項１又は２に記載のプレス工具。
【請求項４】
両セラミック層（１１、１２）のセラミック材料は、前記全面セラミック層（１２）と前記部分セラミック層（１１）の異なる光沢度を得るために、異なっており、
特に、前記全面セラミック層（１２）の厚みは前記部分セラミック層（１１）の厚みに等しい、請求項１又は２に記載のプレス工具。
【請求項５】
前記部分セラミック層（１１）は、前記全面セラミック層（１２）と前記ベース構造体（１０）の構造化された表面（３１）との間に配置されているか、又は前記全面セラミック層（１２）上に配置されている、請求項１～４の何れか一項に記載のプレス工具。
【請求項６】
前記少なくとも２つのセラミック層（１１、１２）の厚みは１μｍ～２μｍの範囲であり、及び／又は前記少なくとも２つのセラミック層（１１、１２）のセラミック材料は、二ホウ化ハフニウム、二ホウ化モリブデン、二ホウ化タンタル、二ホウ化チタン、二ホウ化タングステン、二ホウ化バナジウム、二ホウ化ジルコニウム、又はこれらのセラミック材料の混合物である、請求項１～５の何れか一項に記載のプレス工具。
【請求項７】
前記ベース構造体（１０）の構造化された表面（３１）は、異なる領域で異なる光沢度を有し、特に、これらの光沢度は前記全面セラミック層（１２）と前記部分セラミック層（１１）の光沢度とは異なる、請求項１～６の何れか一項に記載のプレス工具。
【請求項８】
請求項１～７の何れか一項に記載のプレス工具の製造方法であって、
前記ベース構造体（１０）を準備するステップと、
前記少なくとも２つのセラミック層（１１、１２）の一方を前記ベース構造体（１０）の構造化された表面（３１）に塗布するステップと、
前記構造化された表面（１０）に塗布された一方のセラミック層上に前記少なくとも２つのセラミック層（１１、１２）の他方を塗布するステップと、を含み、
前記少なくとも２つのセラミック層（１１、１２）の光沢度は異なる、プレス工具の製造方法。
【請求項９】

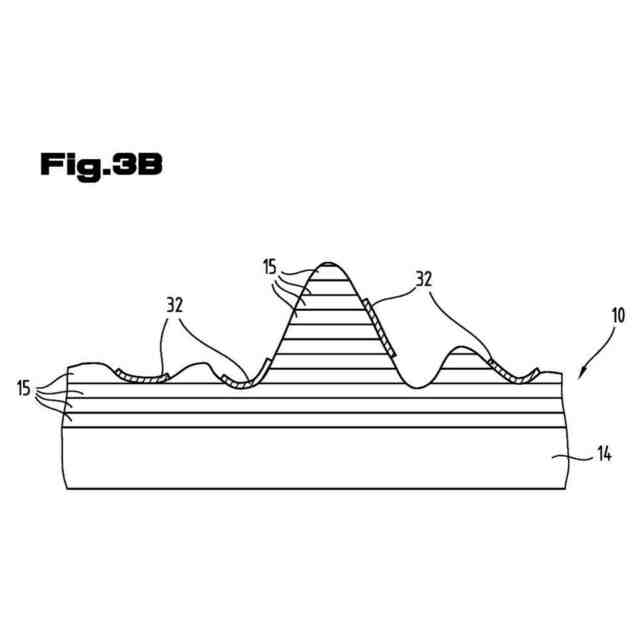

前記ベース構造体（１０）の前記表面（３１）に部分マスクを塗布するステップと、
前記部分マスクを施した構造化された表面（３１）上で前記部分マスクによって覆われていない領域にセラミック層を塗布するステップと、

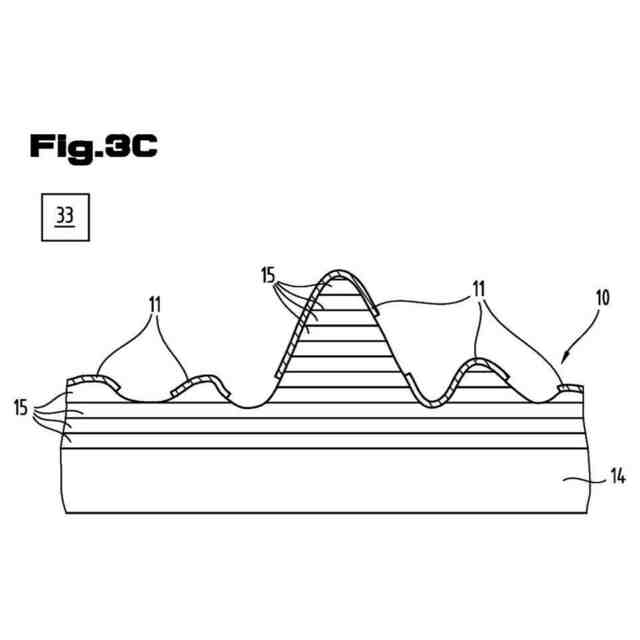

前記部分マスクを除去して、前記構造化された表面（３１）上に前記部分セラミック層（１１）が配置されるようにするステップと、
前記部分セラミック層（１１）上に前記全面セラミック層（１２）を塗布するステップと、を含む、請求項８に記載のプレス工具の製造方法。
【請求項１０】
前記ベース構造体（１０）の前記表面（３１）に前記全面セラミック層（１２）を塗布するステップと、
前記全面セラミック層（１２）に部分マスクを塗布するステップと、
前記部分マスクによって覆われていない領域で、前記部分マスクを施した前記全面セラミック層（１２）上にセラミック層を塗布するステップと、
前記部分マスクを除去して、前記全面セラミック層（１２）上に前記部分セラミック層（１１）が配置されるようにするステップと、
を含む、請求項８に記載のプレス工具の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス面を有するプレス工具、及びプレス工具の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
プレスプレート、エンドレスベルト、エンボスローラなどの形態のプレス工具は、特に、木工産業において、例えば家具、ラミネート、パネルなど、即ち一般に工作物の製造に使用される。工作物はプレス工具のプレス面でプレスされ、工作物はプレス面に対応する表面を付与される。
【０００３】
特許文献１は、エンボス型の構造を有するプレス面を加工する方法を開示している。第１のクロム層を全面に施した表面上に、所定の領域で少なくとも１つの別のクロム層が配置される。両クロム層の光沢度は異なる。プレス面によって、光沢度が異なる構造を有する表面を持つ材料ボードとして形成された工作物を製造することができる。このプレス工具の製造はクロム層を使用するため、環境に比較的有害である。
【０００４】
特許文献２には、樹脂を含浸させた紙から装飾ラミネートを製造するための平坦なプレス面の製造方法が開示されている。この目的のために、平坦なプレス面に所望の仕上げを施し、平坦な表面から不純物を除去し、この平坦な表面に二ホウ化ハフニウム、二ホウ化モリブデン、二ホウ化タンタル、二ホウ化チタン、二ホウ化タングステン、二ホウ化バナジウム、二ホウ化ジルコニウム又はこれらの物質の混合物が、表面マグネトロンスパッタリング被覆装置で、少なくとも２０００ＨＶのビッカース硬さに被覆され、そのために平坦な表面と表面マグネトロンスパッタリング被覆装置のスパッタリングヘッドとを、平坦なプレス面内に２７．７８℃以下の熱勾配を生じさせるのに十分な走査速度で相対的に動かす。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２００９／０６２４８８（Ａ２）号
米国特許第６１９０５１４（Ｂ１）号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の課題は、特定の領域で光沢度が異なるプレス面を有するプレス工具を、製造が比較的環境に優しい方法で提供することである。
【課題を解決するための手段】
【０００７】
上記の課題は、プレス面と、ベース構造体と、表面上に互いに重なり合って配置されてプレス面を形成する少なくとも２つのセラミック層とを有し、それらのうち一方のセラミック層は、ある光沢度を有する全面セラミック層であり、他方のセラミック層は、全面セラミック層の光沢度とは異なる別の光沢度を有する部分セラミック層である、工作物を製造するためのプレス工具によって解決される。
【０００８】

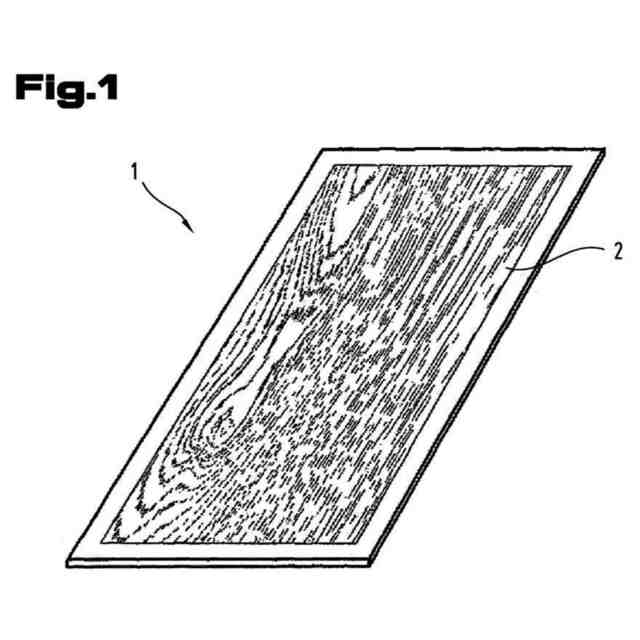

本発明によるプレス工具は、例えばエンドレスベルト又はエンボスローラである。好ましくは、本発明によるプレス工具はプレスプレートである。
【０００９】
プレス面は、例えば平滑であるが、構造化されたプレス面として設計することもできる。特に、プレス面は隆起部と凹み部からなる構造を有することができ、ベース構造体は、プレス面の構造に対応して構造化された表面を有することができる。
【００１０】
本発明の別の態様は、本発明によるプレス工具の製造方法であって、
ベース構造体を準備するステップと、
一方のセラミック層をベース構造体の表面に塗布するステップと、
構造化された表面に塗布されたセラミック層に他方のセラミック層を塗布するステップと、を含み、両セラミック層の光沢度が異なる。
（【００１１】以降は省略されています）
