公開番号2025130171
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027161
出願日2024-02-27
発明の名称コンタクトプローブ及びソケット
出願人株式会社ヨコオ
代理人個人,個人
主分類G01R 1/067 20060101AFI20250901BHJP(測定;試験)
要約【課題】被測定デバイスのバンプ等の電極への接触性が良好で構造が簡素なコンタクトプローブ及びソケットを提供する。
【解決手段】コンタクトプローブは、相互に対向する一対の弾性片部を有する導電性板ばねを有し、各弾性片部は、先端に向かって対向間隔が広がる向きに曲げられた先端曲部を有し、先端曲部には先端縁から基端方向に向かって切欠部が形成されている。
【選択図】図1
特許請求の範囲【請求項１】
相互に対向する一対の弾性片部を有する導電性板ばねを有し、
各弾性片部は、先端に向かって対向間隔が広がる向きに曲げられた先端曲部を有し、
先端曲部には先端縁から基端方向に向かって切欠部が形成されている、コンタクトプローブ。
続きを表示（約 500 文字）【請求項２】
前記切欠部は前記先端縁から基端方向に向かう一定幅のスリット形状を有する、請求項１に記載のコンタクトプローブ。
【請求項３】
前記切欠部は前記先端縁から基端方向に向かって幅の狭くなる形状を有する、請求項１に記載のコンタクトプローブ。
【請求項４】
前記切欠部は前記先端縁から基端方向に向かって幅が広くなる形状を有する、請求項１に記載のコンタクトプローブ。
【請求項５】
前記一対の弾性片部の中間部に抜け止め用凸部が形成されている、請求項１に記載のコンタクトプローブ。
【請求項６】
請求項１から５のいずれか一項に記載のコンタクトプローブと、
前記コンタクトプローブが挿入されるハウジング部と、を備えるソケット。
【請求項７】
少なくとも一部の隣り合う前記コンタクトプローブの対向する一対の弾性片部の広がる向きが互いに異なる、請求項６に記載のソケット。
【請求項８】
電極を有する基板をさらに備え、前記コンタクトプローブの基部が前記基板の電極に接触する、請求項６に記載のソケット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンタクトプローブ及びソケットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ポゴピンタイプのコンタクトプローブは、被測定デバイスへのコンタクトの際の被測定デバイス及びプローブの高さばらつきを吸収するために、コイルスプリングによりプランジャーに荷重をかける構造であるため、いくつかの部品から構成され、それらの部品間が電気的接点となるため、コストが高く、また、許容電流を大きくすることは困難である。
【０００３】
一方、被測定デバイスがはんだボール等のバンプを有する場合、電気的接触を確実にするために、先端が複数に分割されたピン部を有するコンタクトプローブが下記特許文献１に開示されている。測定時に分割されたピン部がバンプを挟んで開くため、コンタクトプローブの配列ピッチを狭くすることは難しいという問題がある。
【先行技術文献】
【特許文献】
【０００４】
特許第４０２１７１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的の一例は、被測定デバイスのバンプ等の電極への接触性が良好で構造が簡素なコンタクトプローブ及びソケットを提供することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００６】
本発明の一態様は、コンタクトプローブであって、
相互に対向する一対の弾性片部を有する導電性板ばねを有し、
各弾性片部は、先端に向かって対向間隔が広がる向きに曲げられた先端曲部を有し、
先端曲部には先端縁から基端方向に向かって切欠部が形成されている。
【０００７】
本発明の上記態様によれば、被測定デバイスのバンプ等の電極への接触性が良好で構造が簡素なコンタクトプローブを実現できる。
【０００８】
なお、以上の構成要素の任意の組合せ、本発明の表現を方法やシステムなどの間で変換したものもまた、本発明の態様として有効である。
【図面の簡単な説明】
【０００９】

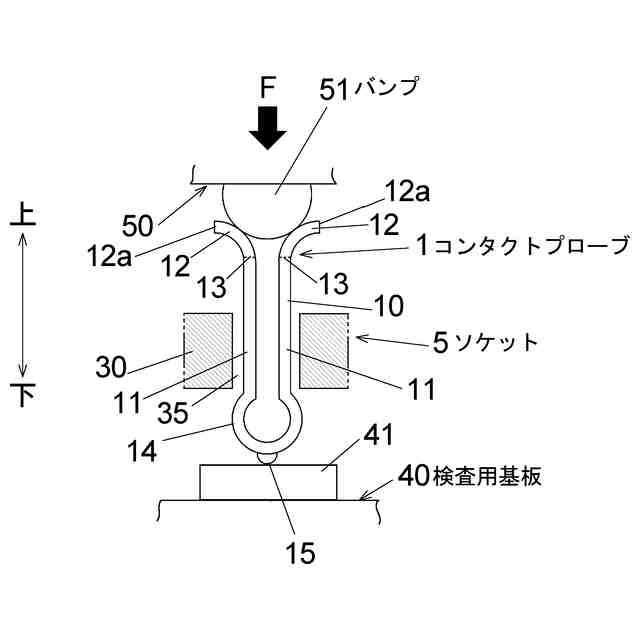

本発明の実施形態１に係るコンタクトプローブ１及びソケット５であって、ハウジング部を断面とした正面図である。

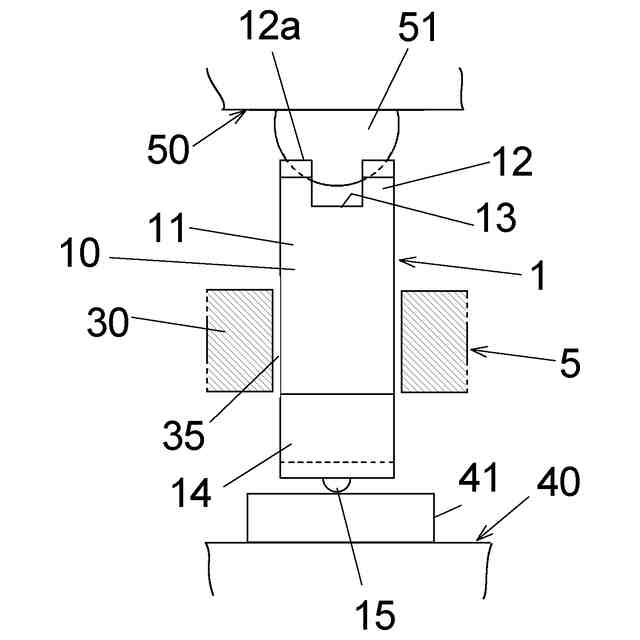

コンタクトプローブ１及びソケット５であって、ハウジング部を断面とした側面図である。

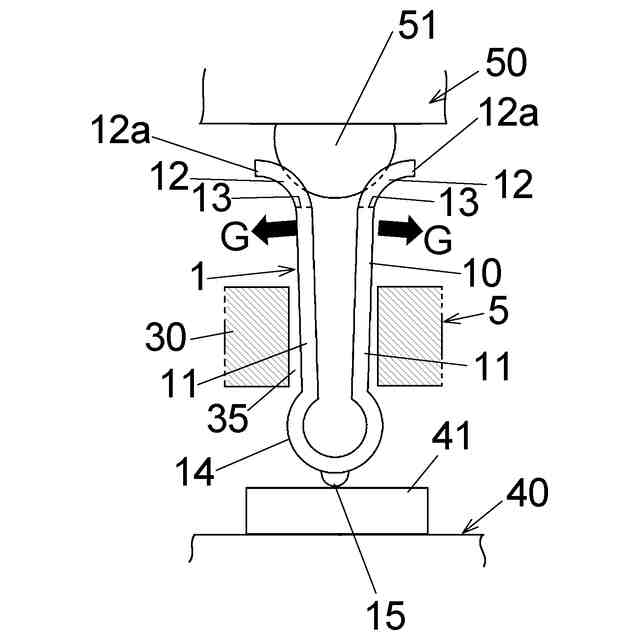

コンタクトプローブ１及びソケット５であって、ハウジング部を断面とした測定時（荷重を加えたとき）の正面図である。

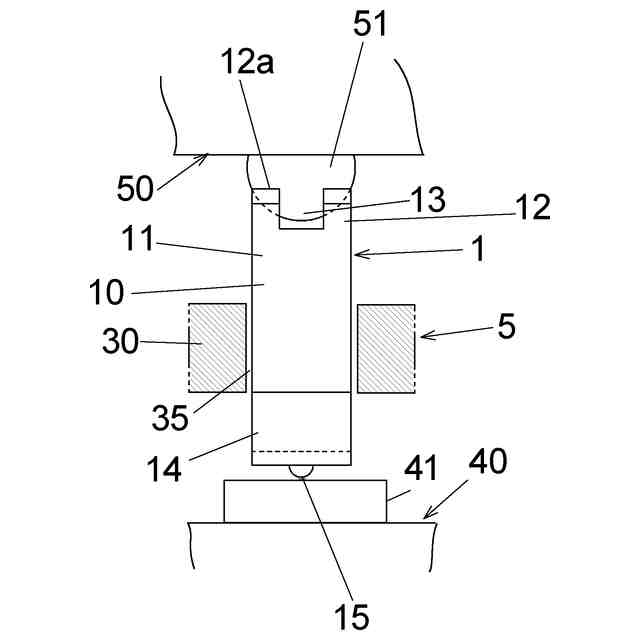

コンタクトプローブ１及びソケット５であって、ハウジング部を断面とした測定時（荷重を加えたとき）の側面図である。

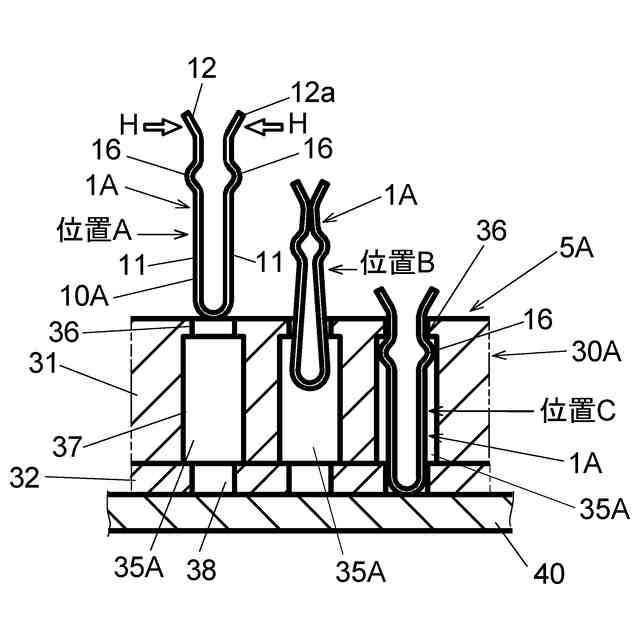

本発明の実施形態２に係るコンタクトプローブ１Ａ及びソケット５Ａであって、ハウジング部を断面とした正面図である。

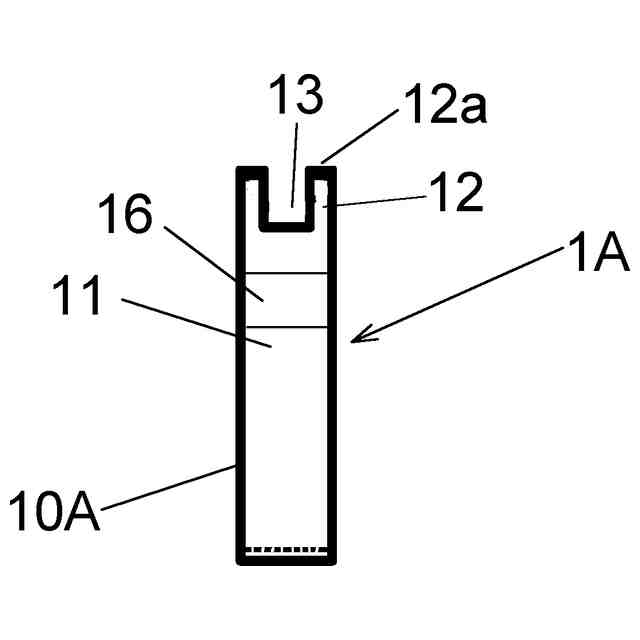

コンタクトプローブ１Ａの側面図である。

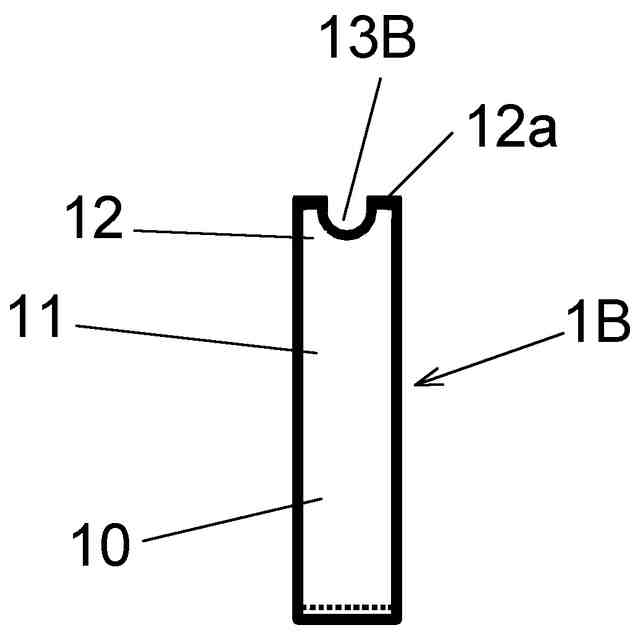

本発明の実施形態３に係るコンタクトプローブ１Ｂの側面図である。

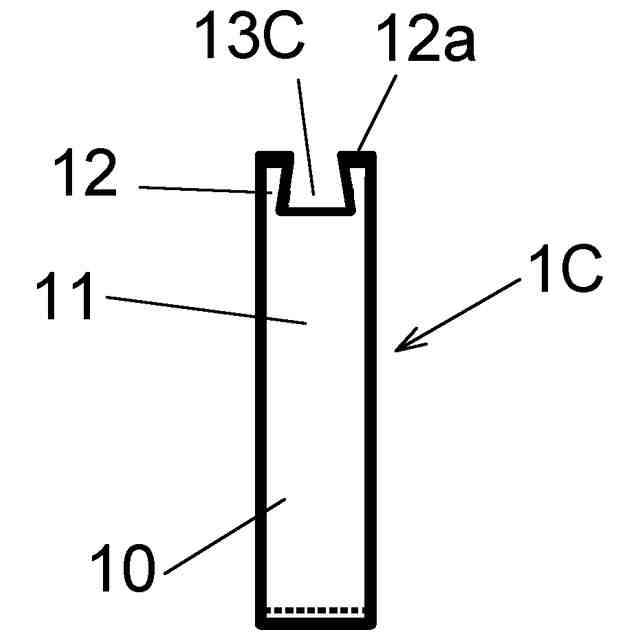

本発明の実施形態４に係るコンタクトプローブ１Ｃの側面図である。
本発明の実施形態５に係るコンタクトプローブ１Ａ及びソケット５Ｂであって、ハウジング部を断面とした正面図である。
比較例のコンタクトプローブ１Ｄ及びソケット５Ｄであって、ハウジング部を断面とした正面図である。
コンタクトプローブ１Ｄ及びソケット５Ｄであって、ハウジング部を断面とした側面図である。
コンタクトプローブ１Ｄ及びソケット５Ｄであって、ハウジング部を断面とした測定時（荷重を加えたとき）の正面図である。
【発明を実施するための形態】
【００１０】
（実施形態１）
図１から図４を用いて本発明の実施形態１に係るコンタクトプローブ１及びソケット５を説明する。説明の便宜上、図１に上下方向を定義する。これらの図に示すように、コンタクトプローブ１は、相互に対向する一対の弾性片部１１を一体に有する導電性板ばね１０であって、各弾性片部１１は、先端に向かって対向間隔が広がる向きに曲げられた先端曲部１２を有する。図２及び図４のように先端曲部１２には先端縁１２ａから基端方向に向かって切欠部１３が形成されている。
（【００１１】以降は省略されています）
