公開番号2025125996
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022337
出願日2024-02-16
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65H 37/04 20060101AFI20250821BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ユーザが画像形成装置から層転写装置にシートを移動しなくても画像形成および層転写を実行できる転写ユニットを提供する。
【解決手段】転写ユニット1は、画像形成装置100と、層転写装置200とを備える。画像形成装置100は、第1筐体102と、画像形成部104と、第2スイッチバックローラSR2と、を備える。層転写装置200は、第2筐体202と、転写部250と、第2シートトレイ203と、第1供給ローラ211Aと、を備える。転写部250は、第2筐体202内に配置されている。第2シートトレイ203は、第2筐体202の上部に配置されている。第2シートトレイ203は、第2スイッチバックローラSR2から排出されたシートSを受ける。第1供給ローラ211Aは、第2シートトレイ203上のシートSを転写部250に供給する。第1供給ローラ211Aは、第2スイッチバックローラSR2よりも下に配置されている。

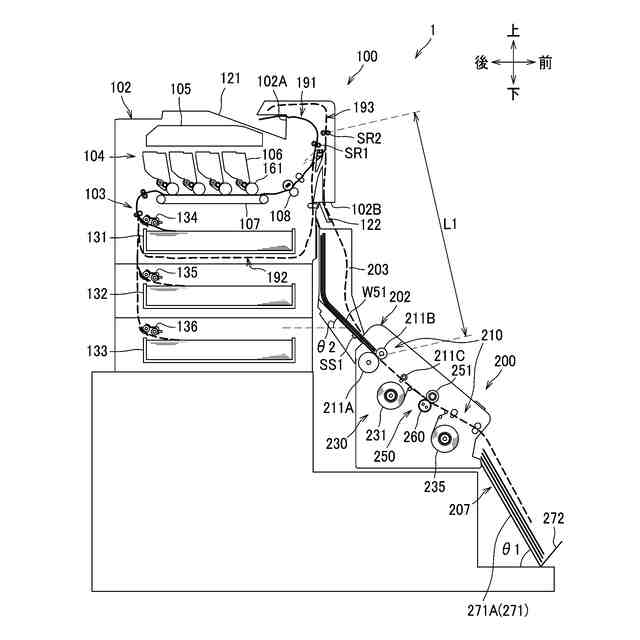

【選択図】図2
特許請求の範囲【請求項１】
画像形成装置であって、
上部に第１シートトレイを有する第１筐体と、

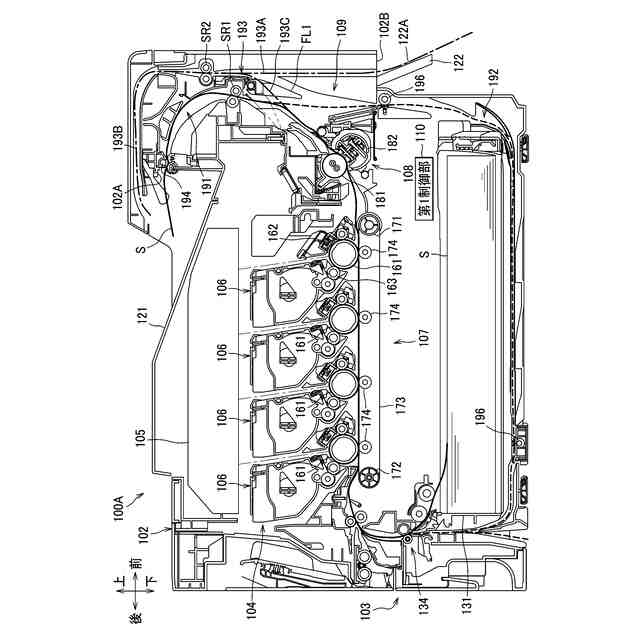

感光ドラムを有し、シートにトナー像を形成する画像形成部と、
前記第１シートトレイにシートを排出する第１排出ローラと、
前記第１筐体外にシートを排出する第２排出ローラであって、前記第１排出ローラとは異なる位置にシートを排出する第２排出ローラと、
を備える画像形成装置と、

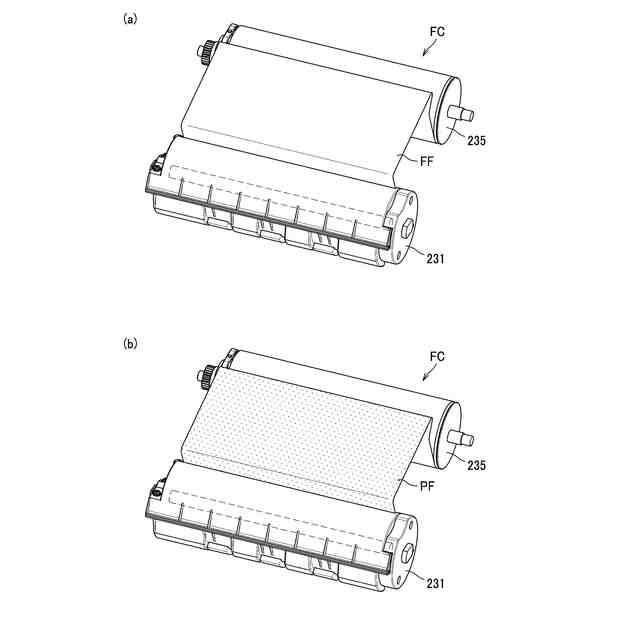

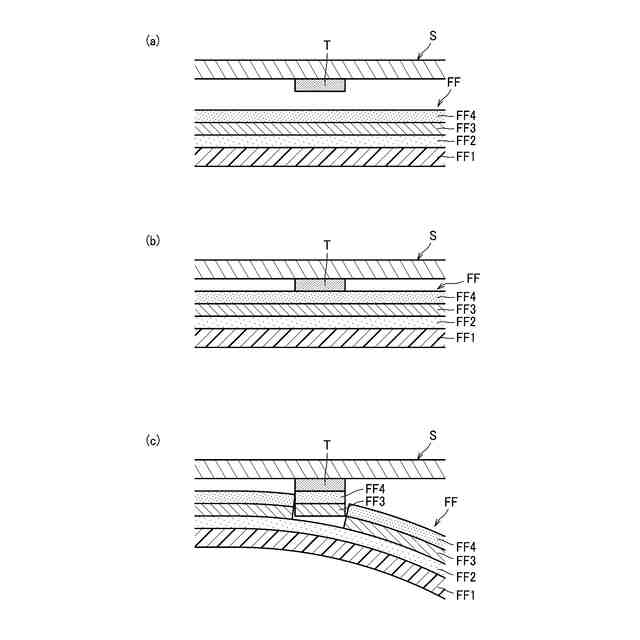

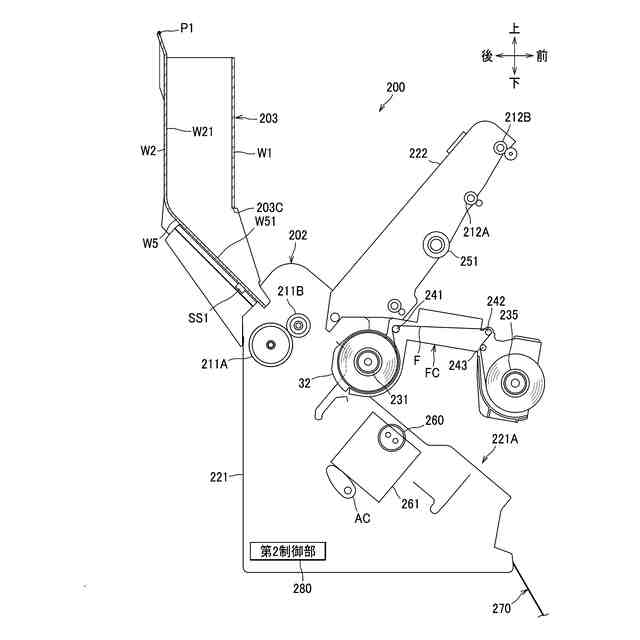

シートのトナー像が形成された面に複数の層からなる多層フィルムを重ね、前記トナー像の上に前記多層フィルムの少なくとも一層を転写する層転写装置であって、
第２筐体と、
前記第２筐体内に配置され、多層フィルムとシートをニップし、シートのトナー像の上に多層フィルムの少なくとも一層を転写する転写部と、

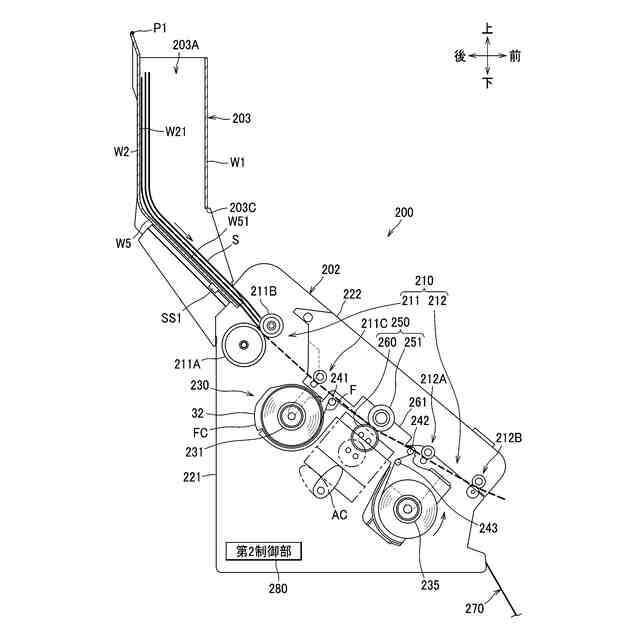

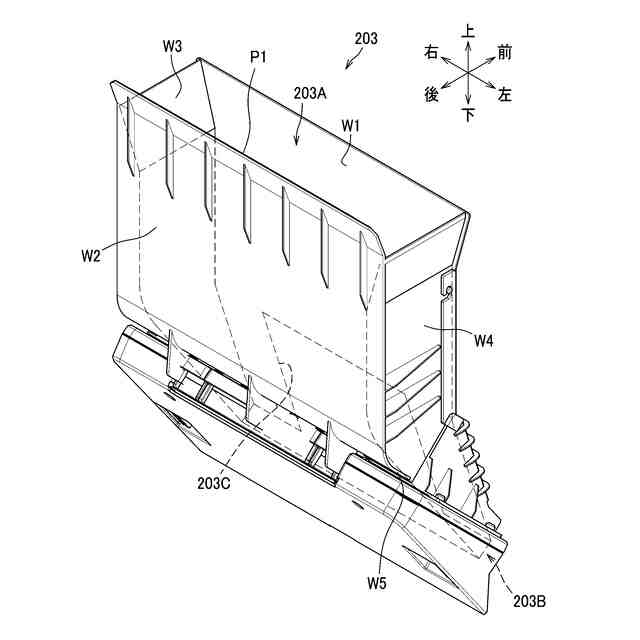

前記第２筐体の上部に配置され、前記第２排出ローラから排出されたシートを受ける第２シートトレイと、
前記第２シートトレイ上のシートを前記転写部に供給する第１供給ローラであって、前記第２排出ローラよりも下に配置された第１供給ローラと、
を備える層転写装置と、
を備えることを特徴とする転写ユニット。
続きを表示（約 1,100 文字）【請求項２】
前記第２排出ローラから前記第１供給ローラまでの距離は、シートの搬送方向の寸法より大きいことを特徴とする請求項１に記載の転写ユニット。
【請求項３】
前記第２排出ローラは、シートを下向きに排出するように構成され、
前記画像形成装置は、前記第２排出ローラから排出されたシートを受けて前記第２シートトレイに渡す案内面であって、傾斜した案内面を有し、
前記第２シートトレイのシート積載面の上端は、前記案内面の下端部における前記案内面に直交する方向において、前記案内面の下側に位置することを特徴とする請求項１に記載の転写ユニット。
【請求項４】
前記層転写装置は、前記第２筐体の下部に配置され、前記第２筐体から排出されたシートを受け、積載可能な排出トレイをさらに備え、
前記排出トレイのシート積載面は、水平面に対する角度が４５°よりも大きいことを特徴とする請求項１に記載に転写ユニット。
【請求項５】
前記第２シートトレイのシート積載面は、水平面に対する角度が４５°よりも大きいことを特徴とする請求項１に記載に転写ユニット。
【請求項６】
前記画像形成装置は、
前記画像形成部から排出されたシートが案内される第１経路と、
前記第１経路から分岐して、シートを前記画像形成部に再度案内する第２経路と、
前記第１経路に配置された第１スイッチバックローラであって、第１方向に回転することで前記第１経路に案内されたシートを前記第１筐体の外に向けて搬送し、前記第１方向とは逆の第２方向に回転することで、シートの表裏を反転して前記第２経路に搬送する第１スイッチバックローラと、
前記第１経路から分岐して、前記第２排出ローラへシートを案内する第３経路と、
をさらに備えることを特徴とする請求項１に記載の転写ユニット。
【請求項７】
前記第２排出ローラにより排出されたシートは、トナー像が形成された面が下を向いた状態で前記第２シートトレイに積載されることを特徴とする請求項６に記載の転写ユニット。
【請求項８】
前記第２排出ローラは、シートを下向きに排出するように構成されていることを特徴とする請求項１に記載の転写ユニット。
【請求項９】
前記層転写装置は、前記感光ドラムの下方に位置することを特徴とする請求項８に記載の転写ユニット。
【請求項１０】
前記層転写装置は、前記感光ドラムの上方に位置することを特徴とする請求項８に記載の転写ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置と層転写装置を備える転写ユニットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、画像形成装置によって印刷層が形成された第１のシートに、粘着剤層を有する第２のシートを重ね合わせて搬送・加熱・加圧し、粘着剤層を印刷層に熱転写する装置が知られている（特許文献１参照）。印刷層に粘着剤層が転写されたシートは、例えば、Ｔシャツなどの布地に印刷層をプリントすることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０５９０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、層転写を実行する場合には、画像形成装置でシートに印刷層を形成し、その後、印刷層を形成したシートを層転写装置に移動していた。このように、画像形成装置から層転写装置にシートを移動することはユーザの手間となっていた。
【０００５】
そこで、本発明は、ユーザが画像形成装置から層転写装置にシートを移動しなくても画像形成および層転写を実行できる転写ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】

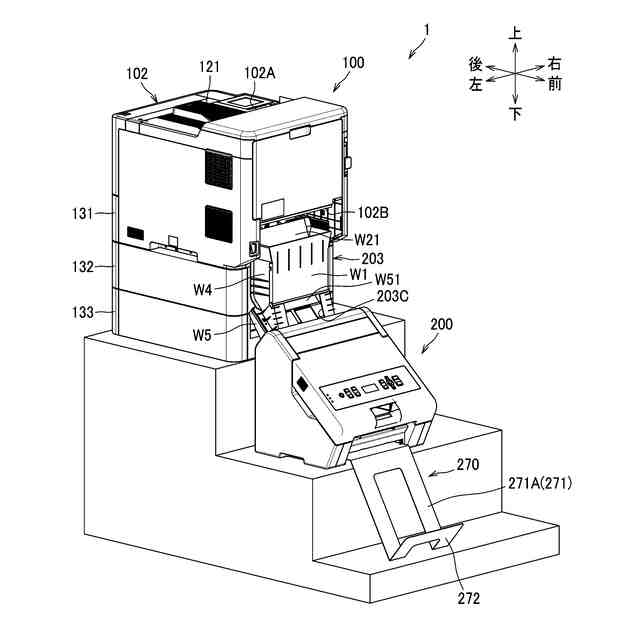

前記した目的を達成するため、本発明の転写ユニットは、画像形成装置と、層転写装置と、を備える。
画像形成装置は、第１筐体と、画像形成部と、第１排出ローラと、第２排出ローラと、を備える。第１筐体は、上部に第１シートトレイを有する。画像形成部は、感光ドラムを有し、シートにトナー像を形成する。第１排出ローラは、第１シートトレイにシートを排出する。第２排出ローラは、第１筐体外にシートを排出する。第２排出ローラは、第１排出ローラとは異なる位置にシートを排出する。
層転写装置は、シートのトナー像が形成された面に複数の層からなる多層フィルムを重ね、トナー像の上に多層フィルムの少なくとも一層を転写する。層転写装置は、第２筐体と、転写部と、第２シートトレイと、第１供給ローラと、を備える。転写部は、第２筐体内に配置されている。転写部は、多層フィルムとシートをニップし、シートのトナー像の上に多層フィルムの少なくとも一層を転写する。第２シートトレイは、第２筐体の上部に配置されている。第２シートトレイは、第２排出ローラから排出されたシートを受ける。第１供給ローラは、第２シートトレイ上のシートを転写部に供給する。第１供給ローラは、第２排出ローラよりも下に配置されている。
【０００７】
転写ユニットが画像形成装置と層転写装置を備え、層転写装置が第１筐体から排出されたシートを受ける第２シートトレイを備えるため、ユーザが画像形成装置から層転写装置にシートを移動しなくても画像形成および層転写を実行できる。
また、この転写ユニットでは、層転写装置の第１供給ローラが画像形成装置の第２排出ローラよりも下に配置されていることで、第２排出ローラから排出されたシートが重力により第１供給ローラに移動するため、ユーザが画像形成装置から層転写装置にシートを移動しなくても画像形成および層転写を実行できる。
【０００８】
また、第２排出ローラから第１供給ローラまでの距離は、シートの搬送方向の寸法より大きくてもよい。
【０００９】
第２排出ローラから、第１供給ローラまでの距離がシートの搬送方向の寸法より大きいことで、第２シートトレイには、画像形成装置で画像形成されたシートを複数積載することができる。このため、画像形成装置で画像形成する単位時間あたりのシート数が層転写装置で層転写する単位時間あたりのシート数より多くても、第２シートトレイにシートをストックできる。
【００１０】

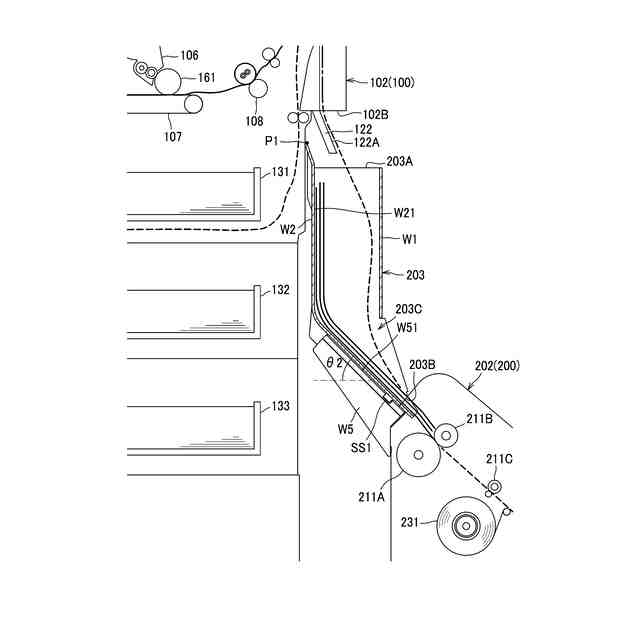

また、第２排出ローラは、シートを下向きに排出するように構成されていてもよい。そして、画像形成装置は、第２排出ローラから排出されたシートを受けて第２シートトレイに渡す案内面であって、傾斜した案内面を有していてもよい。そして、第２シートトレイのシート積載面の上端は、案内面の下端部における前記案内面に直交する方向において、案内面の下側に位置していてもよい。
（【００１１】以降は省略されています）
