公開番号2025131175
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028738
出願日2024-02-28
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20250902BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】筐体の外側から液剤の残量に関する情報を容易に視認可能な洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、洗濯槽と、洗濯槽に供給される液剤が貯留される液剤タンクと、洗濯槽と液剤タンクを収容する筐体と、液剤タンクに貯留される液剤に対して浮力を有する浮き部と、浮き部の昇降に応じて変位する可動部と、を備え、可動部は、筐体の外部から視認可能である。
【選択図】図14
特許請求の範囲【請求項１】
洗濯槽と、
前記洗濯槽に供給される液剤が貯留される液剤タンクと、
前記洗濯槽と前記液剤タンクを収容する筐体と、
前記液剤タンクに貯留される液剤に対して浮力を有する浮き部と、
前記浮き部の昇降に応じて変位する可動部と、を備え、
前記可動部は、前記筐体の外部から視認可能である、洗濯機。
続きを表示（約 620 文字）【請求項２】
前記浮き部と前記可動部とを物理的に接続するアームを備える、請求項１に記載の洗濯機。
【請求項３】
前記筐体に、前記可動部を視認可能にする窓が設けられている、請求項１に記載の洗濯機。
【請求項４】
前記窓は、前記筐体において、前記可動部と重なる位置に設けられている、請求項３に記載の洗濯機。
【請求項５】
前記液剤タンクを収容するケースを備え、
前記筐体は、前記ケースを覆う開放可能なケース蓋を有し、
前記窓は、前記ケース蓋に設けられている、請求項３に記載の洗濯機。
【請求項６】
前記ケース蓋は、前記筐体の上面の一部を構成する、請求項５に記載の洗濯機。
【請求項７】
前記ケース蓋に設けられた前記窓は、前側に向かって下方に傾斜している、請求項６に記載の洗濯機。
【請求項８】
前記ケース蓋は、前側から前記窓に向かって下方に傾斜する傾斜面を有する、請求項７に記載の洗濯機。
【請求項９】
前記ケース蓋は、前記液剤タンクに面する第１板と、前記第１板と重なり、前記筐体の外側の外部空間とに面する第２板とを有する、請求項７に記載の洗濯機。
【請求項１０】
前記第１板は、前記可動部の後方で前記液剤タンクに沿った形状を有する、請求項９に記載の洗濯機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特許文献１には、筐体と、洗濯槽と、液剤タンクと、液剤タンク内の液剤を洗濯槽内へ供給するポンプユニットと、液剤タンク内の液剤の残量を検知する残量検知手段とを有する洗濯機が開示されている。
【０００３】
特許文献１に記載された残量検知手段は、液剤に浮遊するフロートを有する。洗濯機は、フロートの変位に応じて、残量が少なくなった場合に表示を行う表示部を有する。また、筐体は、液剤タンクの上方において、液剤タンクを覆う蓋を有する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－３７７２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、表示が行われる前に、筐体の外側から残量を確認することが困難である。
【０００６】
本開示の目的は、上記課題を解決することにあり、筐体の外側から液剤の残量に関する情報を容易に視認できるようにすることにある。
【課題を解決するための手段】
【０００７】
本開示の一態様の洗濯機は、洗濯槽と、洗濯槽に供給される液剤が貯留される液剤タンクと、洗濯槽と液剤タンクを収容する筐体と、液剤タンクに貯留される液剤に対して浮力を有する浮き部と、浮き部の昇降に応じて変位する可動部と、を備え、可動部は、筐体の外部から視認可能である。
【０００８】
本開示の一態様の洗浄装置は、収容槽と、収容槽に供給される液剤が貯留される液剤タンクと、収容槽と液剤タンクを収容する筐体と、液剤タンクに貯留される液剤に対して浮力を有する浮き部と、浮き部の昇降に応じて変位する可動部と、を備え、可動部は、筐体の外部から視認可能である。
【発明の効果】
【０００９】
本開示によれば、筐体の外側から液剤の残量に関する情報を容易に視認可能な洗濯機を提供できる。
【図面の簡単な説明】
【００１０】
本開示に係る実施の形態１の洗濯機の斜視図
本開示に係る実施の形態１の洗濯機の模式図

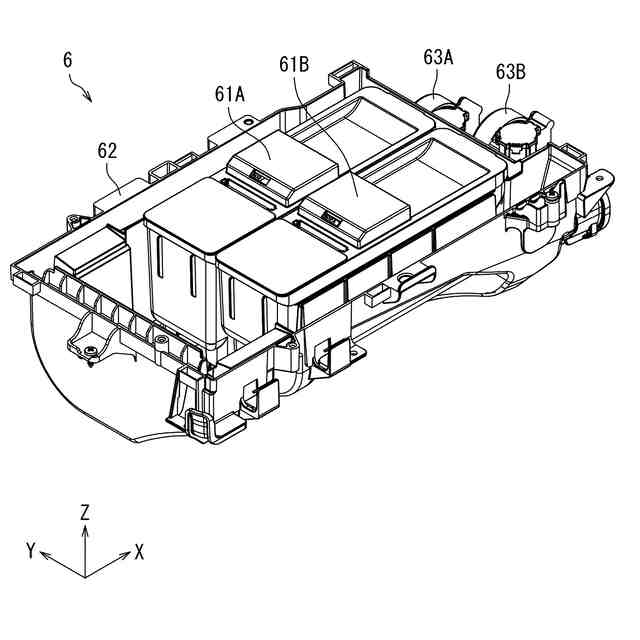

液剤供給ユニットの斜視図

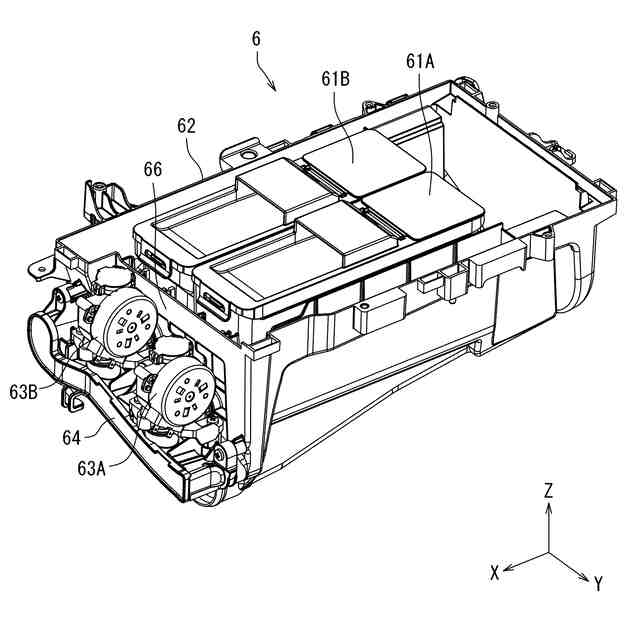

液剤供給ユニットの斜視図
液剤供給ユニットの分解図

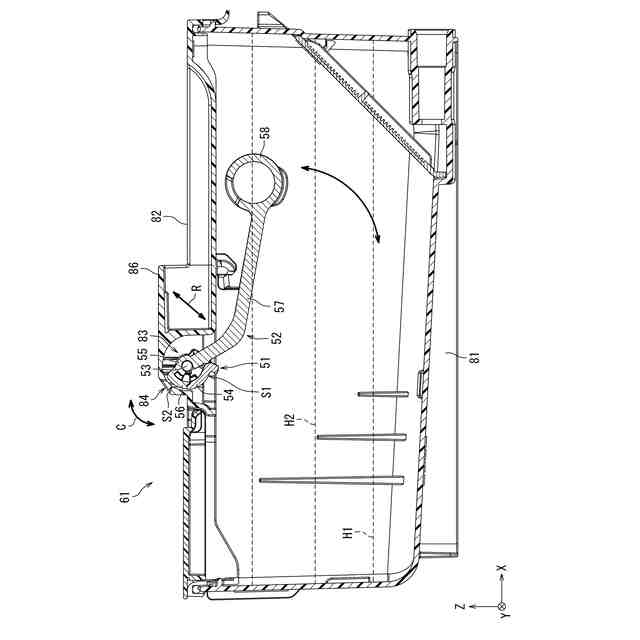

液剤タンクの断面図
液剤タンクの断面図

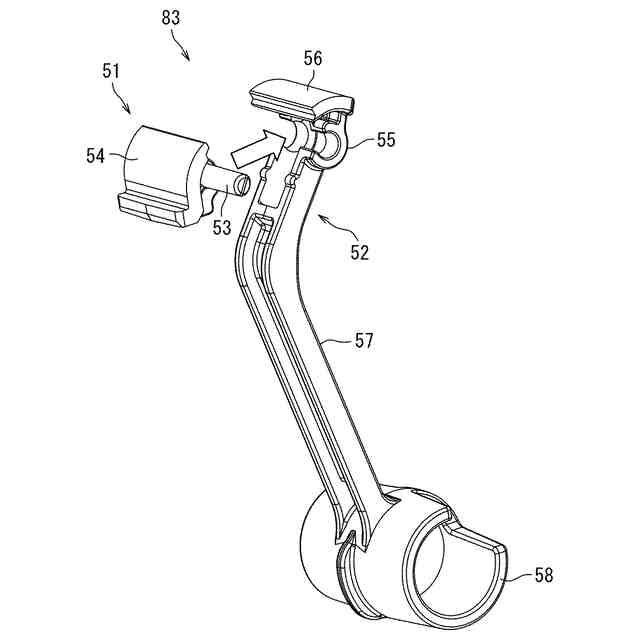

ローラフロート構造の分解図
ローラフロート構造の斜視図

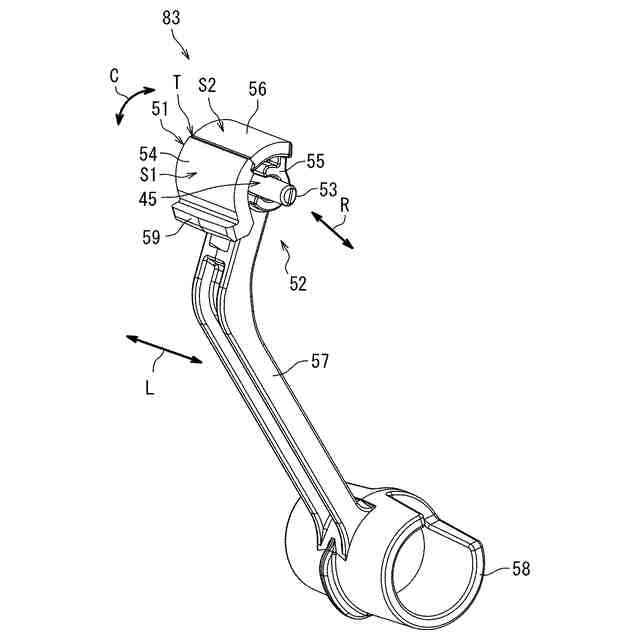

ローラフロート構造の斜視図
ローラフロート構造の外周面の模式図
図６Ｂのローラ部材の周囲における構造の拡大図
窓から見えるローラフロート構造の模式図
窓から見えるローラフロート構造の模式図
窓から見えるローラフロート構造の模式図
窓から見えるローラフロート構造の模式図
ローラ部材の斜視図
蓋と液剤供給ユニットの一部との断面図
蓋の斜視図
蓋の分解図
【発明を実施するための形態】
（【００１１】以降は省略されています）
