公開番号2025133221
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031040
出願日2024-03-01
発明の名称副室式内燃機関
出願人三菱自動車工業株式会社
代理人ケー・ティー・アンド・エス弁理士法人
主分類F02B 19/12 20060101AFI20250904BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】渦流が形成される主燃焼室において副燃焼室の周囲に燃料濃度の濃い混合気を形成できる副室式内燃機関を提供する。
【解決手段】副室式内燃機関は、渦流が形成される主燃焼室と、前記主燃焼室と隔壁を介して配置される副燃焼室と、主燃焼室に燃料を噴射する燃料噴射弁と、を備え、前記燃料噴射弁は、前記渦流の中に向けて噴射される第1噴射と、前記副燃焼室に向けて噴射される第2噴射と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
渦流が形成される主燃焼室と、
前記主燃焼室と隔壁を介して配置される副燃焼室と、
主燃焼室に燃料を噴射する燃料噴射弁と、
を備え、
前記燃料噴射弁は、
前記渦流の中に向けて噴射される第１噴射と、
前記副燃焼室に向けて噴射される第２噴射と、
を有する、
副室式内燃機関。
続きを表示（約 360 文字）【請求項２】
前記第２噴射の貫徹力が前記第１噴射の貫徹力よりも強い、
請求項１に記載の副室式内燃機関。
【請求項３】
前記第１噴射の噴射角が前記第２噴射の噴射角より大きい、
請求項1に記載の副室式内燃機関。
【請求項４】
前記第１噴射を噴射する噴口の数が、前記第２噴射を噴射する噴口の数よりも少ない、
請求項１に記載の副室式内燃機関。
【請求項５】
前記第１噴射は、第２噴射よりも噴射タイミングが遅い、
請求項１に記載の副室式内燃機関。
【請求項６】
前記第１噴射を噴射する第１噴口と、前記第２噴射を噴射する第２噴口と、がひとつの前記燃料噴射弁に形成される、
請求項１から５のいずれか1項に記載の副室式内燃機関。

発明の詳細な説明【技術分野】
【０００１】
本開示は、副室式内燃機関に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、副室式内燃機関が知られている（例えば、特許文献１参照）。特許文献１の副室式内燃機関は、主燃焼室と、副燃焼室と、を備え、副燃焼室に点火装置が配置され、主燃焼室に燃料噴射弁が配置される。特許文献１の副室式内燃機関は、主燃焼室から噴射した燃料を副燃焼室に供給することによって、副燃焼室に混合気を形成するパッシブタイプの副室式内燃機関である。副燃焼室に形成された混合気は、点火装置によって着火され火炎を形成する。副燃焼室に形成された火炎は、連通路を介して主燃焼室に噴射される。
【先行技術文献】
【特許文献】
【０００３】
特許７２５５６７３公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなパッシブタイプの副室式内燃機関では副燃焼室の周囲に燃料濃度の濃い混合気を形成し、副燃焼室に混合気を供給することが好ましい。特許文献１の副室式内燃機関では、燃料噴射弁から副燃焼室の外側に燃料噴霧を供給し、副燃焼室の周囲に燃料濃度の濃い混合気を形成する。特許文献１は、主燃焼室に渦流が形成される場合において、燃料噴射をどのようにすべきかについては開示していない。
【０００５】
本開示の課題は、渦流が形成される主燃焼室において副燃焼室の周囲に燃料濃度の濃い混合気を形成できる副室式内燃機関を提供することである。
【課題を解決するための手段】
【０００６】
本開示に係る副室式内燃機関は、渦流が形成される主燃焼室と、前記主燃焼室と隔壁を介して配置される副燃焼室と、主燃焼室に燃料を噴射する燃料噴射弁と、を備え、前記燃料噴射弁は、前記渦流の中に向けて噴射される第１噴射と、前記副燃焼室に向けて噴射される第２噴射と、を有する。
【発明の効果】
【０００７】
この副室式内燃機関によれば、第１噴射が渦流によって拡散される主燃焼室および副燃焼室周囲に混合気を形成する。第２噴射は、副燃焼室に向けて噴射され、副燃焼室周囲に燃料噴霧を供給する。副室式内燃機関は、第１噴射と第２噴射によって、副燃焼室周囲に燃料濃度の濃い混合気を形成する。
【図面の簡単な説明】
【０００８】

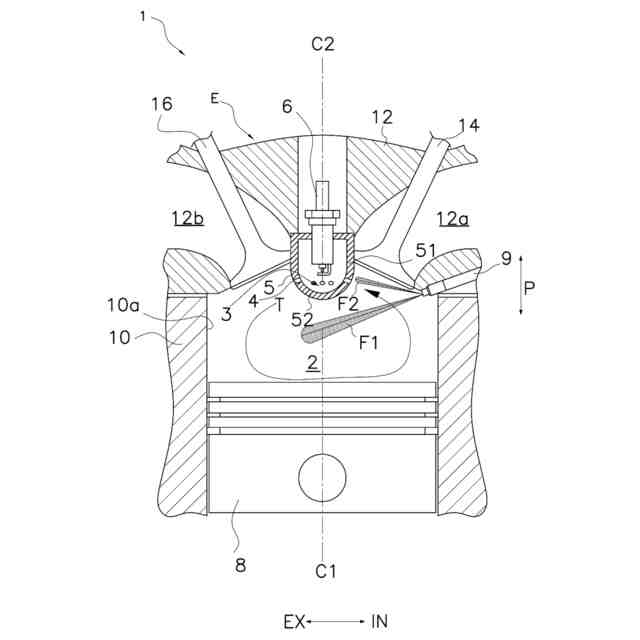

本開示の実施形態による副室式内燃機関の噴射形態を示す連通路付近の側面断面図。

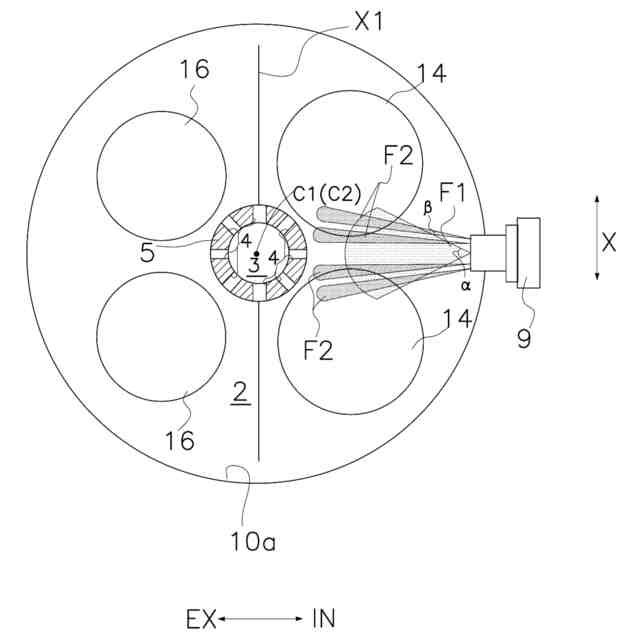

本開示の実施形態による副室式内燃機関の噴射形態を示す連通路付近の下面断面図。

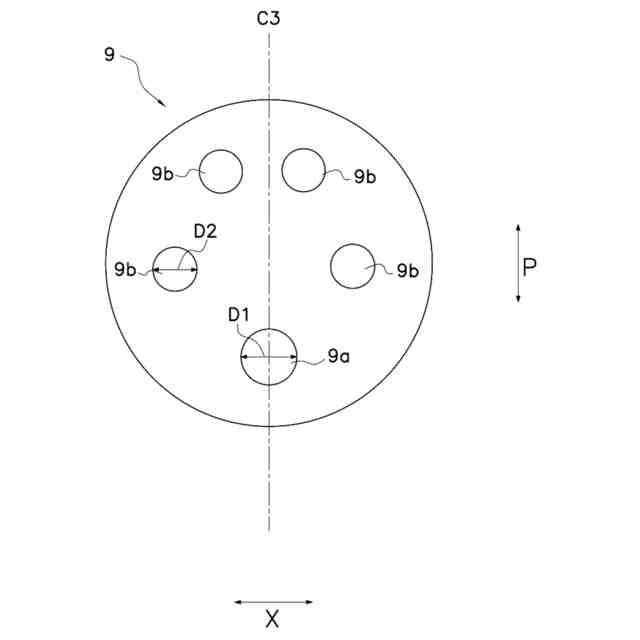

本開示の実施形態による燃料噴射弁の噴口を示す図。

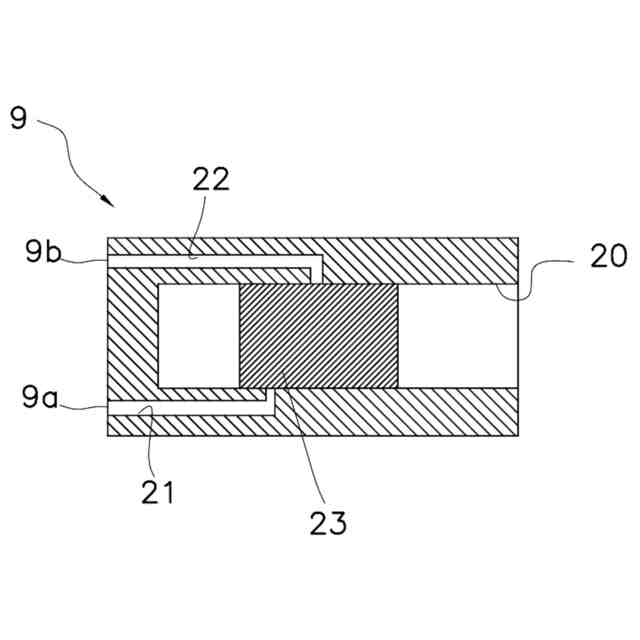

本開示の実施形態による燃料噴射弁の燃料供給通路を示す図。

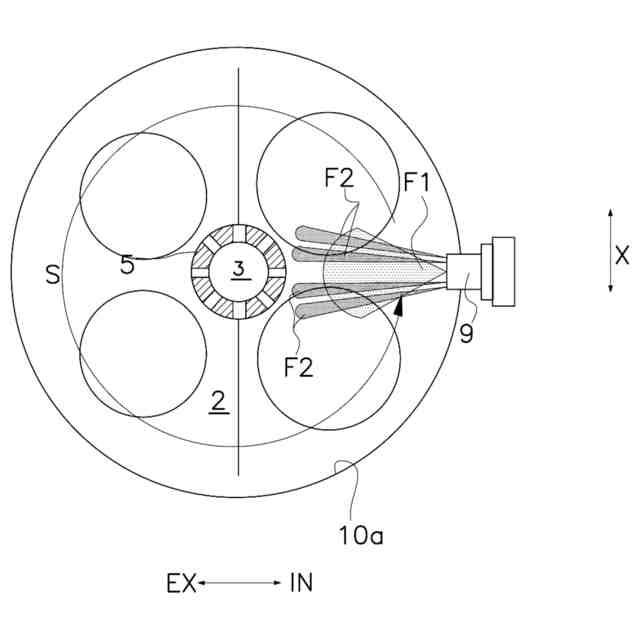

他の実施形態による副室式内燃機関の噴射形態を示す連通路付近の下面断面図。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について、図面を参照しながら説明する。なお、ピストン８の摺動方向をＰ、吸気バルブ１４が配置される側を吸気側ＩＮ、排気バルブ１６が配置される側を排気側ＥＸ、稜線Ｘ１の延びる方向を稜線方向Ｘと、図面に記す。
【００１０】
図１に示すように、副室式内燃機関１は、主燃焼室２と、副燃焼室３と、連通路４と、点火装置６と、ピストン８と、燃料噴射弁９と、を備える。
（【００１１】以降は省略されています）
