公開番号2025121215
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016526
出願日2024-02-06
発明の名称シリンダヘッドカバー
出願人トヨタ自動車株式会社
代理人個人
主分類F02F 7/00 20060101AFI20250812BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】取付角度が異なる部品をシリンダヘッドに取り付ける際の煩雑な作業を低減するシリンダヘッドカバーを提供することを目的とする。
【解決手段】シリンダヘッドへの取付角度が異なる複数種類の部品のそれぞれに対応する複数の取付孔を含むシリンダヘッドカバーであって、前記複数種類の部品の中の第1部品に対応する、前記複数の取付孔の中の第1取付孔の断面の形状が円形であり、前記第1部品と種類が異なる前記複数種類の部品の中の第2部品に対応する、前記複数の取付孔の中の第2取付孔の断面の形状が前記第2部品の傾斜方向に長い孔径の形状である、ことを特徴とする。
【選択図】図3

特許請求の範囲【請求項1】
シリンダヘッドへの取付角度が異なる複数種類の部品のそれぞれに対応する複数の取付孔を含むシリンダヘッドカバーであって、
前記複数種類の部品の中の第1部品に対応する、前記複数の取付孔の中の第1取付孔の断面の形状が円形であり、
前記第1部品と種類が異なる前記複数種類の部品の中の第2部品に対応する、前記複数の取付孔の中の第2取付孔の断面の形状が前記第2部品の傾斜方向に長い孔径の形状である、
ことを特徴とするシリンダヘッドカバー。

発明の詳細な説明【技術分野】
【0001】
本発明はシリンダヘッドカバーに関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
内燃機関のシリンダヘッドの上部には、シリンダヘッドを覆うようにヘッドカバーが取り付けられる。ヘッドカバーには点火プラグチューブとインジェクタチューブを嵌め込むためのチューブ取付孔が貫通する。内燃機関によっては、インジェクタチューブの中心軸と点火プラグチューブの中心軸とが互いに平行になっていない場合がある。
【0003】
この場合、一方のチューブの中心軸方向に沿ってヘッドカバーを移動させてシリンダヘッドに取り付ける際、各中心軸がなす角度によっては、ヘッドカバーの移動方向が他方のチューブの中心軸方向に沿わなくなる。その結果、ヘッドカバーをシリンダヘッドに取り付ける際に、他方のチューブの破損や取り付けの手間の増加といった問題が生じる場合がある。そこで、インジェクタホルダとヘッドカバー本体に分割されたヘッドカバーが提案されている(例えば特許文献1参照)。
【先行技術文献】
【特許文献】
【0004】
特開2021-067190号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
ところで、上述したインジェクタチューブにはインジェクタが挿入される。したがって、インジェクタはインジェクタチューブを介してシリンダヘッドに取りつけられる。また、上述した点火プラグチューブには点火プラグが挿入される。したがって、点火プラグは点火プラグチューブを介してシリンダヘッドに取りつけられる。このため、インジェクタチューブと点火プラグチューブの各中心軸が互いに平行になっていない場合、インジェクタや点火プラグといった異なる種類の部品はシリンダヘッドへの取付角度が相違する。
【0006】
このような取付角度が相違する場合に生じ得るチューブ破損などの防止を目的に、ヘッドカバーがインジェクタホルダとヘッドカバー本体に分割されると、ヘッドカバーのシリンダヘッドへの取付作業が煩雑になるおそれがある。例えば、インジェクタホルダのシリンダヘッドへの取付作業と、ヘッドカバー本体のシリンダヘッドへの取付作業が個別に発生する可能性がある。
【0007】
そこで、本発明では、取付角度が異なる部品をシリンダヘッドに取り付ける際の煩雑な作業を低減するシリンダヘッドカバーを提供することを目的とする。
【課題を解決するための手段】
【0008】
本発明に係るシリンダヘッドカバーは、シリンダヘッドへの取付角度が異なる複数種類の部品のそれぞれに対応する複数の取付孔を含むシリンダヘッドカバーであって、前記複数種類の部品の中の第1部品に対応する、前記複数の取付孔の中の第1取付孔の断面の形状が円形であり、前記第1部品と種類が異なる前記複数種類の部品の中の第2部品に対応する、前記複数の取付孔の中の第2取付孔の断面の形状が前記第2部品の傾斜方向に長い孔径の形状である。
【発明の効果】
【0009】
本発明によれば、取付角度が異なる部品をシリンダヘッドに取り付ける際の煩雑な作業を低減することができる。
【図面の簡単な説明】
【0010】

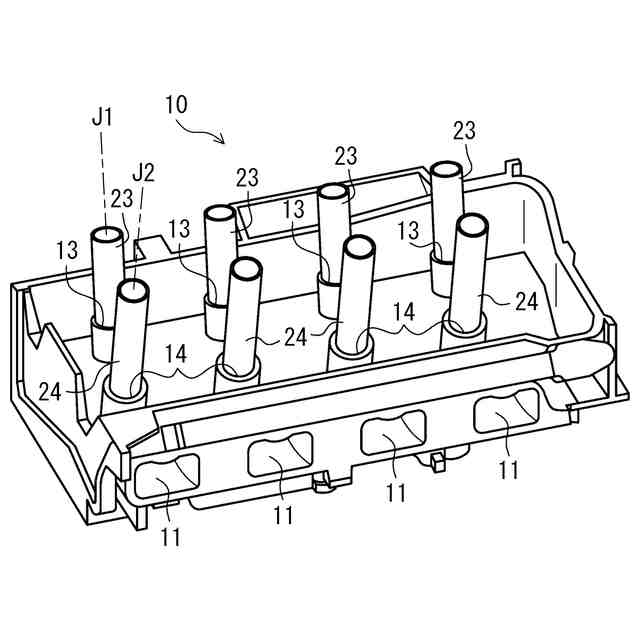

シリンダヘッドの斜視図の一例である。

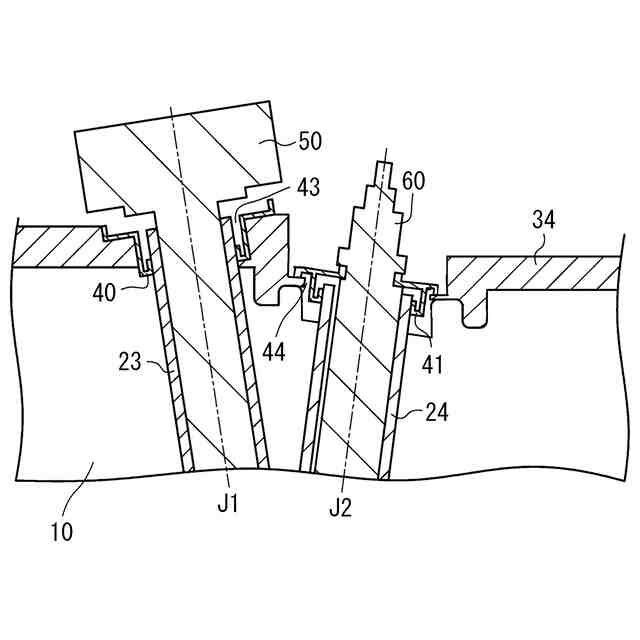

シリンダヘッドカバーの断面図の一例である。

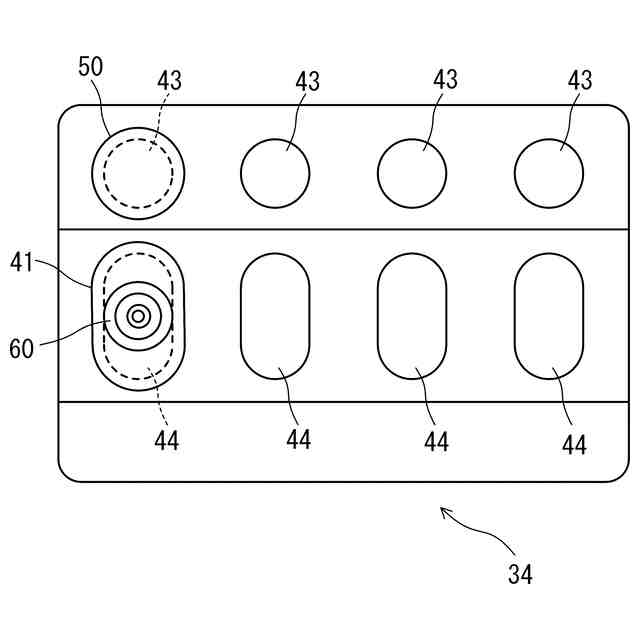

シリンダヘッドカバーの平面図の一例である。
【発明を実施するための形態】
(【0011】以降は省略されています)
