公開番号2025130379
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027510
出願日2024-02-27
発明の名称水素と酸素と水蒸気との活用を図って回転稼働する内燃機関
出願人個人
代理人
主分類F02M 21/02 20060101AFI20250901BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】大気を使用しない水素と酸素のみで稼働し公害ゼロで吸気機構と排気機構の無い単純構造且つ低コスト構造、燃費の良い内燃機関を提供する。
【解決手段】大気を利用しない無公害の吸気機構と排気機構の無い、エアークリーナー、吸気管、吸気マニホールド、吸気弁ロッカーアーム、吸気弁カムシャフト、吸気弁、吸気弁タイミングギヤ、タイミングチエン、タイミングベルト、排気弁タイミングギヤ、排気弁カムシャフト、排気弁ロッカーアーム、排気弁、排気マニホールド、排気管、排気サイレンサー、排気ガスの清浄触媒等の吸気機構と排気機構を一切省いた単純構造且つ低コスト構造の内燃機関を提供する。

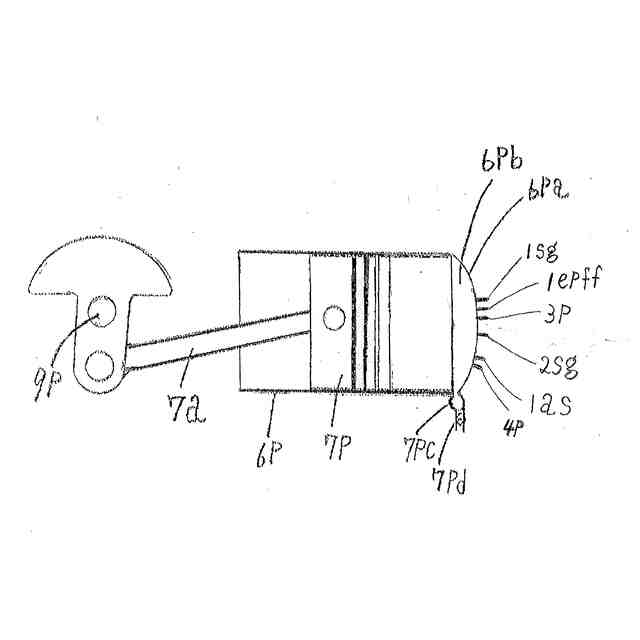

【選択図】図1
特許請求の範囲【請求項１】
シリンダーヘッドに、
シリンダー内の水蒸気に冷却水噴射を図る水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水蒸気冷却水噴射凝縮手段と、
圧力による残溜水の圧力押し出し排水を図る残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する残溜水排水手段とを設け、
水素と酸素との化合比率混合気をピストンに向けて噴射激突点火燃焼爆発を図る化合比率混合気供給噴射流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水素と酸素との化合比率混合気供給噴射手段と、
水素と酸素との化合比率混合気に点火を図る内燃機関の回転速度に点火時期の連動機能を有する点火手段と、
水素と酸素との化合比率混合気の圧力をセンシングする圧力センサーと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で酸素不足又は水素過多で酸素と化合が出来なくて加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で水素不足又は酸素過多で水素と化合が出来なくて加圧水蒸気内に残溜する酸素をセンシングする酸素センサーとを設け、
前記化合比率混合気供給噴射手段の化合比率混合気を前記ピストンに向けて噴射を図って燃焼室内の上昇した圧力で、
前記残溜水排水手段の排水弁を一瞬の間の開弁による前記燃焼室内の圧力で残溜水の圧力押し出し排水を図る前記残溜水排水手段とを設けて、
前記化合比率混合気供給噴射手段より化合比率混合気を前記ピストンに向けて噴射点火燃焼爆発膨張加圧水蒸気化を図る、
前記シリンダー内に上下動自在に前記ピストンとコンロッドと、
フライホイールを固設したクランクシャフトとを回転自在に連結し、
前記ピストンの往復運動を前記クランクシャフトの回転エネルギーに変換する回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
水素と酸素との化合比率混合気の燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで前記シリンダー内と前記燃焼室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気を冷却凝縮水液化により発生する真空負圧力の、
加圧力と負圧力との両圧力の活用と、
水素と酸素との前記化合比率混合気供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働する事を特徴とする水素と酸素と水蒸気との活用を図って回転稼働する内燃機関。
続きを表示（約 11,000 文字）【請求項２】

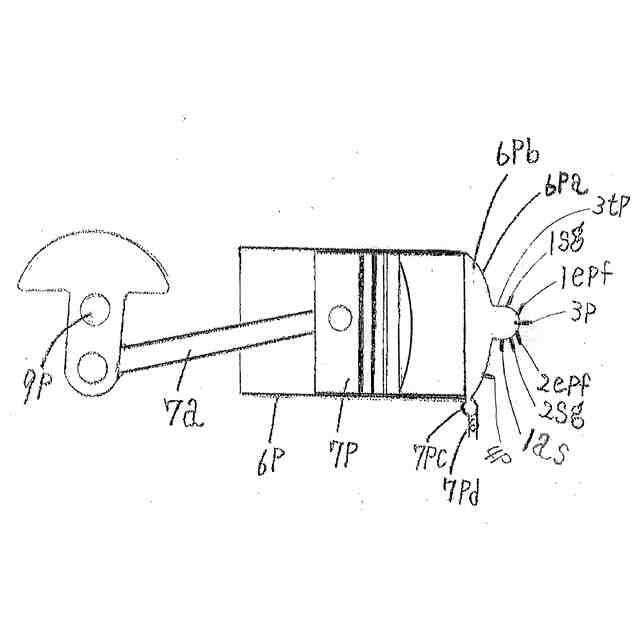

シリンダーヘッドに、
シリンダー内の水蒸気に冷却水噴射を図る水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水蒸気冷却水噴射凝縮手段と、
燃焼室内の圧力による残溜水の圧力押し出し排水を図る残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する残溜水排水手段とを設け、
且つ、
前記シリンダーヘッドに、
水素と酸素との化合比率混合気に点火を図る内燃機関の回転速度に点火時期の連動機能を有する点火手段と、
水素と酸素との化合比率混合気の圧力をセンシングする圧力センサーと、
水素と酸素との水素の容積濃度割合をセンシングと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で酸素不足又は水素過多で酸素と化合が出来なくて加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
水素と酸素との酸素の容積濃度割合をセンシングと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で水素不足又は酸素過多で水素と化合が出来なくて加圧水蒸気内に残溜する酸素をセンシングする酸素センサーと、
水素と酸素との化合比率連動混合機能を有する水素の噴射を図る水素供給噴射手段の水素供給噴射流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記水素供給噴射手段と、
酸素と水素との化合比率連動混合機能を有する酸素の噴射を図る酸素供給噴射手段の酸素供給噴射流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記酸素供給噴射手段とを設けた前処理燃焼室を設け、
前記水素供給噴射手段を前記前処理燃焼室の前記点火手段の点火電極に向けて前記水素の噴射激突を図り、
前記水素供給噴射手段の噴射位置より異なる位置から前記酸素供給噴射手段を前記点火手段の点火電極に向けて前記酸素の噴射激突を図る、
水素と酸素との噴射により圧力が上昇した前記前処理燃焼室内と前記燃焼室内との前記残溜水排水手段の排水弁を一瞬の間の開弁により圧力押し出し排水を図り点火燃焼爆発膨張加圧水蒸気化を図る、
前記シリンダーに内設の上下動自在の前記ピストンとコンロッドと、
フライホイールを固設したクランクシャフトとを回転自在に連結し、
前記ピストンの往復運動を前記クランクシャフトの回転エネルギーに変換する回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
水素と酸素との化合比率混合気の燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで前記シリンダー内と前記燃焼室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気を冷却凝縮水液化により発生する真空負圧力の、
加圧力と負圧力との両圧力の活用と、
前記水素供給噴射手段と、
前記酸素供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働する事を特徴とする水素と酸素と水蒸気との活用を図って回転稼働する内燃機関。
【請求項３】

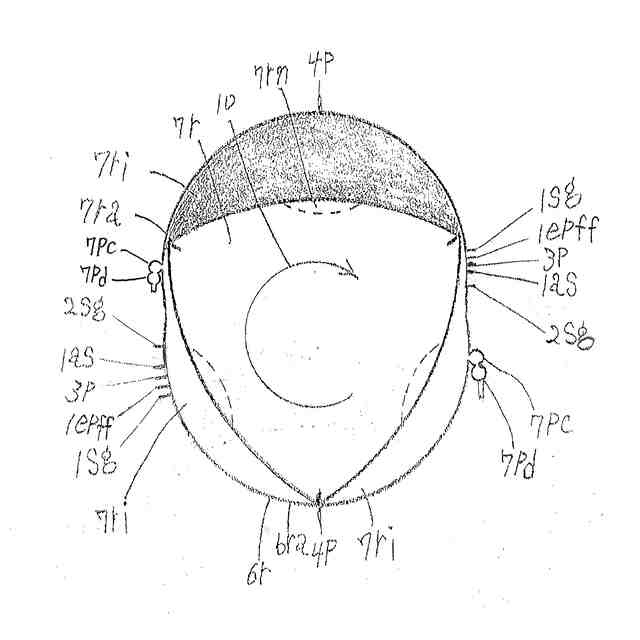

ローターセンターハウジングの作動室容積最大部の作動室に水蒸気冷却水の噴射を図る水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水蒸気冷却水噴射凝縮手段と、
前記ローターセンターハウジングの作動室容積最小部の作動室に、
残溜水の排水を図る残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する残溜水排水手段と、
水素と酸素との化合比率混合気の供給と噴射を図る水素と酸素との化合比率混合気の供給噴射流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する化合比率混合気供給噴射手段と、
水素と酸素との化合比率混合気に点火を図る内燃機関の回転速度に点火時期の連動機能を有する点火手段と、
水素と酸素との化合比率混合気の圧力をセンシングする圧力センサーと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で酸素不足又は水素過多で酸素と化合が出来なくて加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で水素不足又は酸素過多で水素と化合が出来なくて加圧水蒸気内に残溜する酸素をセンシングする酸素センサーとを設け、
水素と酸素との前記化合比率混合気供給噴射手段よりローターに向けて噴射を図って作動室内の上昇した圧力で前記残溜水排水手段の排水弁を一瞬の間の開弁による作動室内の圧力で残溜水の圧力押し出し排水を図る前記残溜水排水手段とを設けて、
前記化合比率混合気供給噴射手段より化合比率混合気を前記ローターに向けて噴射激突点火燃焼爆発膨張加圧水蒸気化を図る、
前記ローターセンターハウジングの前後に、
エキセントリックシャフトの軸受けを設けたローターフロントハウジングと、
前記エキセントリックシャフトの軸受けを設けたローターリヤーハウジングと、
アペックスシールと、
サイドシールと、
内歯歯車と、
外歯歯車と、
コーナーシールと、
オイルシ－ルとを設け、
前記エキセントリックシャフトを回転自在に内設して外周部に凹面燃焼室を設けた前記ローターを公転自在に前記ローターセンターハウジングに内設して構成する機密作動室と、
前記フライホイールを固設した前記エキセントリックシャフトと前記内歯歯車と前記外歯歯車と前記ローターを公転自在に内設する前記ローターセンターハウジングと、
前記ローターセンターハウジング内を前記ローターと前記内歯歯車と前記外歯歯車と前記エキセントリックシャフトとの連動稼働による前記ローターの公転運動を前記エキセントリックシャフトの回転エネルギーに変換を図る回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
水素と酸素との化合比率混合気の燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで作動室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気冷却水噴射凝縮水液化により発生する真空負圧力の活用の、
加圧力と負圧力との両圧力の活用と、
水素と酸素との前記化合比率混合気供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働する事を特徴とする水素と酸素と水蒸気との活用を図って回転稼働する内燃機関。
【請求項４】
ローターセンターハウジングの作動室容積最大部の作動室に冷却水を噴射により水蒸気の冷却凝縮水液化を図る水蒸気冷却水噴射凝縮手段の水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記水蒸気冷却水噴射凝縮手段と、
前記ローターセンターハウジングの作動室容積最小部の作動室に残溜水の排水を図る残溜水排水手段の残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する前記残溜水排水手段を設け、
且つ、
前記ローターセンターハウジングに、
水素と酸素との化合比率混合気に点火を図る内燃機関の回転速度に点火時期の連動機能を有する点火手段と、
水素と酸素との化合比率混合気の圧力をセンシングする圧力センサーと、
水素と酸素との水素の容積濃度割合をセンシングと、
水素と酸素との化合比率混合気を点火燃焼爆発により加圧水蒸気化を図る工程で酸素不足又は水素過多で酸素と化合が出来なかった水素の状態で加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
水素と酸素との酸素の容積濃度割合をセンシングと、
水素と酸素との化合比率混合気を点火燃焼爆発により加圧水蒸気化を図る工程で水素不足又は酸素過多で水素と化合が出来なかった酸素の状態で加圧水蒸気内に残溜する酸素をセンシングする前記酸素センサーと、
水素の供給と噴射を図る水素供給噴射流通孔路に前記双方向流通遮断弁を備えた酸素と化合比率連動混合噴射機能と内燃機関の回転速度に噴射時期の連動機能を有する水素供給噴射手段と、
酸素の供給と噴射を図る酸素供給噴射流通孔路に前記双方向流通遮断弁を備えた水素と化合比率連動混合噴射機能と内燃機関の回転速度に噴射時期の連動機能を有する酸素供給噴射手段とを設けた前処理燃焼室の、
前記水素供給噴射手段を前記点火手段の点火電極に向けて水素の噴射を図る、
前記水素供給噴射手段を前記点火手段の点火電極に向けて水素の噴射を図る位置より異なる位置から、
前記酸素供給噴射手段を前記点火手段の点火電極に向けて水素の噴射激突と酸素の噴射激突とを図り、
水素と酸素との化合比率混合気の燃焼爆発膨張加圧水蒸気化を図る、
前記ローターセンターハウジングの前後に、
エキセントリックシャフトの軸受けを設けたローターフロントハウジングと、
前記エキセントリックシャフトの軸受けを設けたローターリヤーハウジングと、
アペックスシールと、
サイドシールと、
内歯歯車と、
外歯歯車と、
コーナーシールと、
オイルシ－ルとを設け、
前記エキセントリックシャフトを回転自在に内設して外周部に凹面燃焼室を設けたローターを公転自在に前記ローターセンターハウジングに内設して構成する機密作動室と、
前記フライホイールを固設した前記エキセントリックシャフトと前記内歯歯車と前記外歯歯車と前記ローターとを公転自在に内設する前記ローターセンターハウジングと、
前記ローターセンターハウジング内を前記ローターと前記内歯歯車と前記外歯歯車と前記エキセントリックシャフトとの連動稼働による前記ローターの公転運動を前記エキセントリックシャフトの回転エネルギーに変換を図る回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
水素と酸素との化合比率混合気の燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで作動室に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気冷却水噴射凝縮水液化により発生する真空負圧力の、
加圧力と負圧力との両圧力の活用と、
前記水素供給噴射手段と、
前記酸素供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働する事を特徴とする水素と酸素と水蒸気との活用を図って回転稼働する内燃機関。
【請求項５】

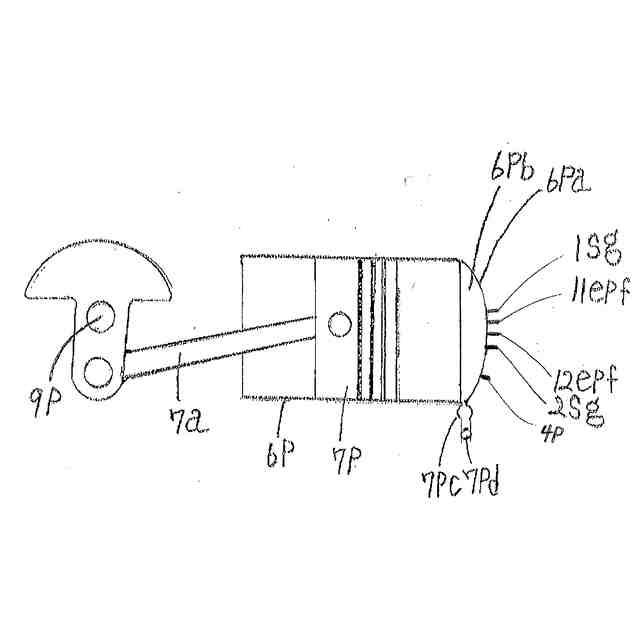

シリンダーヘッドに、
シリンダー内に冷却水を噴射により水蒸気の冷却凝縮水液化を図る水蒸気冷却水噴射凝縮手段の水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記水蒸気冷却水噴射凝縮手段と、
残溜水の排水を図る残溜水排水手段の残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する前記残溜水排水手段と、
液化水素噴射と液化酸素噴射との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期の連動機能を有する液化水素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化酸素との化合比率連動噴射機能を有する液化水素供給噴射手段と、
液化水素噴射と液化酸素噴射との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期の連動機能を有する液化酸素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化水素との化合比率連動噴射機能を有する液化酸素供給噴射手段とを設け、
前記ピストンに向けて液化水素と液化酸素とを噴射激突による液化水素と液化酸素との接触着火機能を活用する、
液化水素と液化酸素との接触着火燃焼爆発を図る工程で変換発生する加圧水蒸気内に、
酸素不足又は水素過多で酸素と化合が出来なくて水素の状態で加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
液化水素と液化酸素との接触着火燃焼爆発を図る工程で変換発生する加圧水蒸気内に、
水素不足又は酸素過多で水素と化合が出来なくて酸素の状態で加圧水蒸気内に残溜する酸素をセンシングする酸素センサーとを設け、
前記ピストンに向けて液化水素の噴射を図り、
前記残溜水排水手段の排水弁を一瞬の間の開弁で液化水素噴射により作動室内部の上昇した圧力で残溜水の圧力押し出し排水を図る、
液化酸素も前記ピストンに向けて噴射激突を図って液化水素噴射と液化酸素噴射による接触着火燃焼爆発膨張加圧水蒸気化を図る、
前記シリンダー内に上下動自在に前記ピストンとコンロッドと、
フライホイールを固設したクランクシャフトとを回転自在に連結し、
前記ピストンの往復運動を前記クランクシャフトの回転エネルギーに変換する回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
液化水素と液化酸素との接触着火燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで前記シリンダー内、燃焼室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気を冷却凝縮水液化により発生する真空負圧力の、
加圧力と負圧力との両圧力の活用と、
前記液化水素供給噴射手段と、
前記液化酸素供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常に回転稼働する事を特徴とする液化水素と液化酸素と水蒸気との活用を図って回転稼働する内燃機関。
【請求項６】

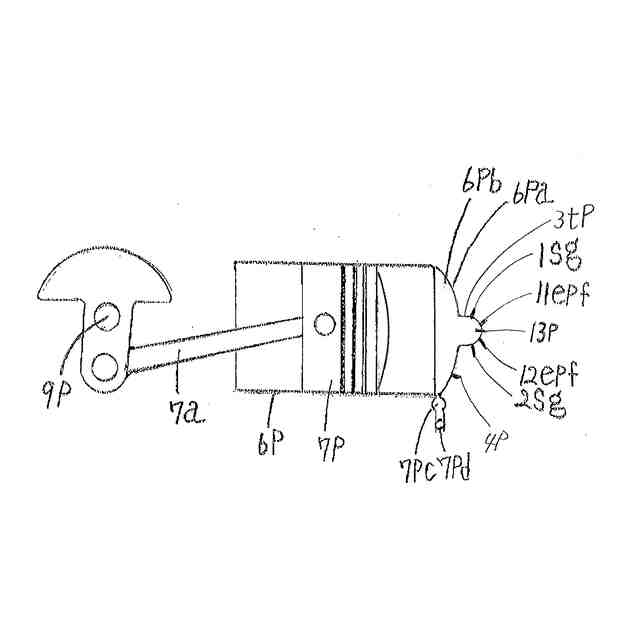

シリンダーヘッドに、
シリンダー内に水蒸気冷却水噴射凝縮手段の水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記水蒸気冷却水噴射凝縮手段と、
残溜水の排水を図る残溜水排水手段の残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する前記残溜水排水手段とを設け、
且つ、
前記シリンダーヘッドに、
液化水素噴射と液化酸素噴射との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期の連動機能を有する液化水素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化酸素と化合比率連動噴射機能を有する前記液化水素供給噴射手段と、
液化水素噴射と液化酸素噴射との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期の連動機能を有する液化酸素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化水素と化合比率連動噴射機能を有する前記液化酸素供給噴射手段と、
液化水素と液化酸素との噴射激突を図る噴射激突棒と、
液化水素と液化酸素との噴射による接触着火機能を活用する接触着火燃焼爆発を図る工程で変換発生する加圧水蒸気内に酸素不足又は水素過多で酸素と化合が出来なくて水素の状態で加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
前記液化水素と前記液化酸素との噴射による接触着火機能を活用する接触着火燃焼爆発を図る工程で変換発生する加圧水蒸気内に水素不足又は酸素過多で水素と化合が出来なくて酸素の状態で加圧水蒸気内に、残溜する酸素をセンシングする前記酸素センサーとを備えた前処理燃焼室を設け、
液化酸素と化合比率連動噴射機能を有する前記液化水素供給噴射手段を前記噴射激突棒に向けて液化水素の噴射激突を図り、
前記残溜水排水手段の排水弁を一瞬の間の開弁で、
液化水素噴射により内部の上昇した圧力で燃焼室内の残溜水の圧力押し出し排水を図って、
前記液化水素供給噴射手段の噴射位置より異なる位置から前記液化酸素供給噴射手段を前記噴射激突棒に向けて噴射を図る液化水素と液化酸素との噴射激突による接触着火燃焼爆発膨張加圧水蒸気化を図る、
前記シリンダー内に上下動自在に前記ピストンとコンロッドと、
フライホイールを固設したクランクシャフトとを回転自在に連結し、
前記ピストンの往復運動を前記クランクシャフトの回転エネルギーに変換する回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
液化水素と液化酸素との接触着火燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで前記シリンダー内、前記燃焼室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気を冷却凝縮水液化により発生する真空負圧力の、
加圧力と負圧力との両圧力の活用と、
前記液化水素供給噴射手段と、
前記液化酸素供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常に回転稼働する事を特徴とする液化水素と液化酸素と水蒸気との活用を図って回転稼働する内燃機関。
【請求項７】

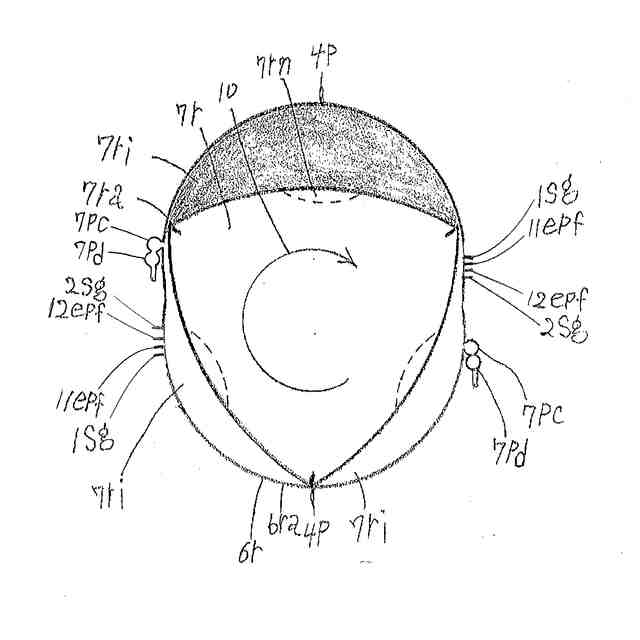

ローターセンターハウジングの作動室容積最大部の作動室に冷却水を噴射により水蒸気の冷却凝縮水液化を図る水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水蒸気冷却水噴射凝縮手段と、
前記ローターセンターハウジングの作動室容積最小部に残溜水の排水を図る残溜水排水手段の残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する前記残溜水排水手段と、
液化水素と液化酸素との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期の連動機能を有する液化水素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化酸素と化合比率連動噴射機能を有する液化水素供給噴射手段と、
液化水素と液化酸素との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期の連動機能を有する液化酸素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化水素と化合比率連動噴射機能を有する液化酸素供給噴射手段と、
液化水素と液化酸素との接触着火機能を活用する液化水素と液化酸素との接触着火燃焼爆発の工程で変換発生する加圧水蒸気内に、
酸素不足又は水素過多で酸素と化合が出来なくて水素の状態で加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
液化水素と液化酸素との接触着火燃焼爆発の工程で変換発生する加圧水蒸気内に水素不足又は酸素過多で水素と化合が出来なくて酸素の状態で加圧水蒸気内に残溜する酸素をセンシングする酸素センサーとを設け、
ローターに向けて液化水素の噴射を図り、
前記残溜水排水手段の排水弁を一瞬の間の開弁で液化水素噴射により作動室内部の上昇した圧力で残溜水の圧力押し出し排水を図る、
続いて液化酸素噴射を図って液化水素噴射と液化酸素噴射による接触着火燃焼爆発膨張加圧水蒸気化を図る、
前記ローターセンターハウジングの前後に、
エキセントリックシャフトの軸受けを設けたローターフロントハウジングと、
前記エキセントリックシャフトの軸受けを設けたローターリヤーハウジングと、
アペックスシールと、
サイドシールと、
内歯歯車と、
外歯歯車と、
コーナーシールと、
オイルシ－ルと、を設け、
前記エキセントリックシャフトを回転自在に内設して外周部に凹面燃焼室を設けた前記ローターを公転自在に前記ローターセンターハウジングに内設して構成した機密作動室と、
フライホイールを固設した前記エキセントリックシャフトと前記内歯歯車と前記外歯歯車と前記ローターを公転自在に内設した前記ローターセンターハウジングと、
前記ローターセンターハウジング内を前記ローターと前記内歯歯車と前記外歯歯車と前記エキセントリックシャフトとの連動稼働による前記ローターの公転運動を前記エキセントリックシャフトの回転エネルギーに変換を図る回転エネルギー変換手段と、
内燃機関の冷却手段と、を設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
液化水素と液化酸素との接触着火燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで作動室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気冷却水噴射凝縮水液化により発生する真空負圧力との、
加圧力と負圧力との両圧力の活用と、
前記液化水素供給噴射手段と、
前記液化酸素供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段とのそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働を図る事を特徴とする液化水素と液化酸素と水蒸気との活用を図って回転稼働する内燃機関。
【請求項８】
ローターセンターハウジングの作動室容積最大部の作動室に冷却水を噴射により水蒸気の冷却凝縮水液化を図る水蒸気冷却水噴射凝縮手段の水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記水蒸気冷却水噴射凝縮手段と、
前記ローターセンターハウジングの作動室容積最小部に残溜水の排水を図る残溜水排水手段の残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する前記残溜水排水手段と、
且つ、
前記ローターセンターハウジングに、
液化水素と液化酸素との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期が連動する機能を有する液化水素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化酸素と化合比率連動噴射機能を有する液化水素供給噴射手段と、
液化水素と液化酸素との化合比率連動噴射機能と、
内燃機関の回転速度に噴射時期が連動する機能を有する液化酸素供給噴射流通孔路に前記双方向流通遮断弁を備えた液化水素と化合比率連動噴射機能を有する液化酸素供給噴射手段と、
液化水素と液化酸素との噴射激突棒と、
液化水素と液化酸素との噴射による接触着火機能を活用する接触着火燃焼爆発を図る工程で変換発生する加圧水蒸気内に酸素不足又は水素過多で酸素と化合が出来なくて水素の状態で加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
液化水素と液化酸素との噴射による接触着火機能を活用する接触着火燃焼爆発を図る工程で変換発生する加圧水蒸気内に水素不足又は酸素過多で水素と化合が出来なくて酸素の状態で加圧水蒸気内に残溜する酸素をセンシングする前記酸素センサーとを備えた前処理燃焼室を設け、
前記液化水素供給噴射手段を前記前処理燃焼室の前記噴射激突棒に向けて液化水素の噴射激突を図り、
前記残溜水排水手段の排水弁を一瞬の間の開弁で、
液化水素噴射により上昇した作動室内の圧力で残溜水の圧力押し出し排水を図って、
前記液化水素供給噴射手段の噴射位置より異なる位置から前記液化酸素供給噴射手段を前記噴射激突棒に向けて液化水素と液化酸素との噴射激突による接触着火燃焼爆発膨張加圧水蒸気化を図る、
前記ローターセンターハウジングの前後に、
エキセントリックシャフトの軸受けを設けたローターフロントハウジングと、
前記エキセントリックシャフトの軸受けを設けたローターリヤーハウジングと、
アペックスシールと、
サイドシールと、
内歯歯車と、
外歯歯車と、
コーナーシールと、
オイルシ－ルと、を設け、
前記エキセントリックシャフトを回転自在に内設して外周部に凹面燃焼室を設けた前記ローターを公転自在に前記ローターセンターハウジングに内設して構成した機密作動室と、
フライホイールを固設した前記エキセントリックシャフトと前記内歯歯車と前記外歯歯車と前記ローターを公転自在に内設した前記ローターセンターハウジングと、
前記ローターセンターハウジング内を前記ローターと前記内歯歯車と前記外歯歯車と前記エキセントリックシャフトとの連動稼働による前記ローターの公転運動を前記エキセントリックシャフトの回転エネルギーに変換を図る回転エネルギー変換手段と、
内燃機関の冷却手段と、を設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
液化水素と液化酸素との接触着火燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで作動室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気冷却水噴射凝縮水液化により発生する真空負圧力との、
加圧力と負圧力との両圧力の活用と、
前記液化水素供給噴射手段と、
前記液化酸素供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働を図る事を特徴とする液化水素と液化酸素と水蒸気との活用を図って回転稼働する内燃機関。
【請求項９】
冷媒兼潤滑油の冷却手段を設けた事を特徴とする請求項１～８のいずれか一項に記載の水素と酸素と水蒸気との活用を図って回転稼働する内燃機関。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水素と酸素と水蒸気とが有する全ての機能を活用した内燃機関の稼働中において、
水素と酸素とが燃焼室６ｐｂ内又は前処理燃焼室３ｔｐ内或いは作動室７ｒｉ内で燃焼爆発膨張加圧水蒸気化した高温高圧の水蒸気が化合比率混合気噴射手段1eｐｆｆ又は水素供給噴射手段1eｐｆ或いは液化水素供給噴射手段１１ｅｐｆの噴射口と、
酸素供給噴射手段２ｅｐｆ又は液化酸素供給噴射手段１２eｐｆの噴射口と、
水蒸気冷却水噴射凝縮手段４ｐの冷却水噴射口との各手段の噴射口に噴射噴出方向より逆方向に加圧水蒸気の圧入が起こる、
残溜水の排水手段７ｐｄの排水口より加圧水蒸気漏れが起こる、
又、燃焼室６ｐｂ内、前処理燃焼室３ｔｐ内、作動室７ｒｉ内が、真空負圧になった時に、各噴射口より、水素、酸素、冷却水を燃焼室６ｐｂ内又は前処理燃焼室３ｔｐ内、或いは作動室７ｒｉ内に吸い込む現象が起こるので、
残溜水の排水手段７ｐｄの排水口より廃水を吸い込むので、
次回サイクルの燃焼室６ｐｂ内又は前処理燃焼室３ｔｐ内或いは作動室７ｒｉ内で点火燃焼爆発する水素と酸素との化合比率混合気の水素の混合容積濃度比６６．６６％と酸素の混合容積濃度比３３．３３％の混合比である筈の混合比が崩れて、
燃焼室６ｐｂ内又は前処理燃焼室３ｔｐ内或いは作動室７ｒｉ内は水素過多の混合気、又は、酸素過多の混合気、或いは、冷却水や廃水混じりの混合気となる為、
燃焼爆発も最大爆発膨張加圧水蒸気力が得られない、
又、
水蒸気の１００％水液化凝縮も得られない為、水蒸気冷却凝縮時も強力な真空負圧力を得られない、
水素過多、水素不足、酸素過多、酸素不足、冷却水や廃水混じりの混合気の発生となる為、

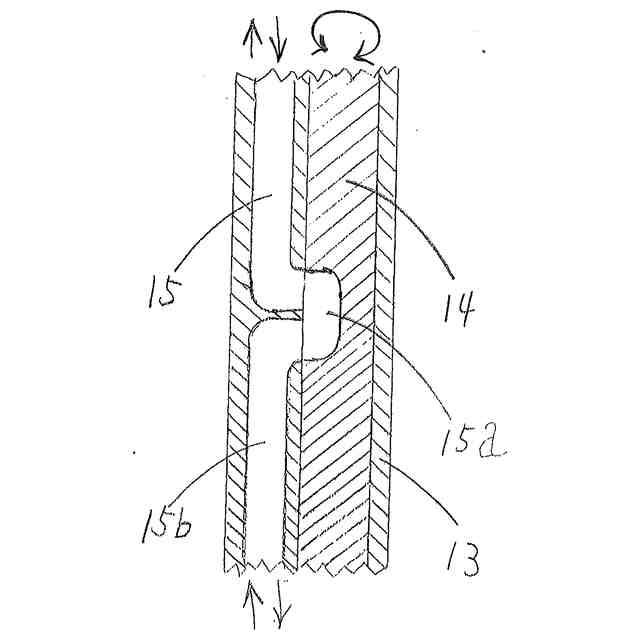

内燃機関が不調となる原因を阻止する各噴射手段の噴射流通孔路に双方向流通遮断弁１３を備えて不調原因を阻止する内燃機関に関する。
続きを表示（約 6,700 文字）【背景技術】
【０００２】
現在の水素を利用する内燃機関は酸化剤に大気を利用しているために大気中の窒素酸化物が発生する為窒素酸化物発生の抑制が困難である、
大気を酸化剤として利用する方法なので水蒸気冷却凝縮により発生する真空負圧力を利用できない方法なので燃費が悪い、
本発明では、先ず水素と酸素との混合気の燃焼爆発で発生する爆発膨張加圧水蒸気エネルギーと、
水素と酸素との混合気の燃焼爆発で発生する爆発膨張加圧水蒸気の熱エネルギーを活用して、内燃機関内に前回サイクルで発生する残溜水の水蒸気爆発を図り水蒸気爆発で発生する水蒸気爆発膨張加圧水蒸気エネルギーと、の二つの水蒸気がシリンダー内、又は、作動室内で自己熱による熱分解還元機能によって還元発生する新しいエネルギーの水素と酸素とが自己着火燃焼爆発で発生する加圧水蒸気エネルギーが再び、熱分解還元機能によって還元変換発生する新しいエネルギーの水素と酸素とが自己着火燃焼爆発で発生する加圧水蒸気エネルギー発生を、三度、四度と繰り返しながら、
前記ピストン７ｐの下降行程に活用を図り前記ピストン７ｐは下死点直前で、
活用し終えて通常なら不要で排気すべきシリンダー６ｐ内の水蒸気を冷却水噴射凝縮水液化を図って発生する真空負圧エネルギーに変換を図って前記ピストン７ｐを真空負圧エネルギーによる吸引上昇工程の上死点直前で水素と酸素との噴射と排水手段７pdで排水を図る繰り返し稼働を図る水素と酸素と水蒸気とを活用して回転稼働を図る内燃機関である、
又は、
【０００３】
前記ローター７ｒの加圧公転に活用を図り前記ローター７ｒは作動室容積最大点直前で活用し終えて通常なら不要で排気すべき作動室７ｒｉ内の水蒸気を冷却水噴射凝縮水液化を図って発生する真空負圧エネルギーに変換を図って前記ローター７ｒを真空負圧エネルギーによって吸引負圧公転工程の作動室容積最小点直前で水素と酸素との噴射と排水手段７pdで圧力押し出し排水を図る水素と酸素と水蒸気との活用を図り回転稼働を図る内燃機関である、
エネルギーの市場で、水素の持つエネルギーの活用が非常に少ない、
水素には爆発膨張で発生する加圧水蒸気エネルギーと、
発生した水蒸気を冷却凝縮で得られる真空負圧力エネルギーと、
まだ他に水蒸気を元の水素と酸素に熱分解還元変換する機能と、
酸化燃焼爆発時の発熱量が多いので、
多い発熱量を活用して残溜水を水蒸気爆発を図って水蒸気爆発膨張加圧水蒸気化する能力を有している、
本発明では前記水素の有する全ての機能の活用を図ろうとするレシプロ構造とロータリー構造の内燃機関である、
今現在は加圧力エネルギーと冷却凝縮で得られる真空負圧力エネルギーの両エネルギーをフルに活用した内燃機関は無いと思う、
本発明では、水素と酸素との爆発膨張加圧水蒸気エネルギーの活用と、
水素と酸素との爆発時の発熱量が多いのでその熱で、
残溜水の水蒸気爆発を図り発生する水蒸気爆発膨張加圧水蒸気エネルギーの活用と、
（多い発熱を水蒸気爆発に活用する事で内燃機関の高熱からの保護にもなる）
二つの加圧水蒸気は内燃機関内で自己熱によって熱分解還元変換機能によって加圧水蒸気を新しいエネルギーの元の水素と酸素に還元変換を図る、
変換発生した水素と酸素は自己熱によって自己着火燃焼爆発を図り爆発膨張加圧水蒸気エネルギーを発生する、
こうして加圧水蒸気→熱分解還元変換→水素と酸素エネルギー→自己着火燃焼爆発膨張加圧水蒸気エネルギー化を繰り返してピストンの下降行程で加圧エネルギーの活用を図り図り終えたピストンの下死点直前で加圧水蒸気を水蒸気冷却水で冷却凝縮で発生する真空負圧エネルギーでピストンは真空負圧吸引上昇行程で上死点直前の、
上下動運動でクランクシャフトの回転エネルギーの発生活用を図る内燃機関である、
【０００４】
又、他で研究実験を行っている水素と大気を利用している機関では大気を使用しているので窒素酸化物（NOx）公害が発生し、地球環境や他の生物にも大きな打撃である、
そこで本発明では、大気を使用しない水素と酸素のみで稼働し公害ゼロで吸気機構と排気機構の無い単純構造且つ低コスト構造、燃費の良い内燃機関の完成である、
この機関が普及して大気から酸素を分離する分離工場でこの内燃機関を活用すれば酸素価格が暴落する事間違い無しである、
と共に酸素を分離する工程でほぼ同じ工程で窒素肥料も取れて農産物も安くなる、
ロータリー式内燃機関もレシプロ式内燃機関も同じ内部容積の拡張と縮小の繰り返しで回転エネルギーを発生する物なので本発明では同一の内燃機関としている、
ロータリー式内燃機関とレシプロ式内燃機関とを分割して考えるのは可笑しいので一出願としている。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－６３９８０号広報
特表２０１２－５２８２７０号広報
特開２０１８―１８９０２４号広報
【０００６】
特開２００８－６３９８０号広報の発明には排気孔６が設けて有り
排気を行っ
て環境を汚染する構造である、
特表２０１２－５２８２７０号広報の発明には大気の利用をする吸
気弁１９と
排気弁２０を設けている、排気弁２０を設けて環境を汚染する構
造である、
特開２０１８―１８９０２４号広報の発明のレシプロエンジンには
吸気弁６７と
排気弁７０とロータリーエンジンにも吸気孔と排気孔を設けて環
境を汚染す
る構造ある、
【発明の概要】
【発明が解決しようとする課題】
【０００７】
背景技術の
１、窒素酸化物（NOｘ）公害の発生については、
本発明は大気を利用しないので１００％解決である、活用する酸素の価格は本発明の内燃機関を大気から酸素を分離する工場で利用して大気から酸素を分離すれば、現在の酸素の価格の破格値になる事ははっきりしている、
２、現在実験中の水素エンジンの燃費が悪いのも本発明品とする事で解決出来る事がはっきりしている、
３、構造が複雑で故障率も多い、生産コストも高い、生産ラインでの温暖化ガスの発生も非常に多い事も、
本発明では、内燃機関の複雑で高コスト部分の、吸気機構と排気機構を省いているので故障率の低い単純構造の生産コストの低下が図られている、
４、本発明ではエアークリーナー、吸気管、吸気マニホールド、吸気弁ロッカーアーム、吸気弁カムシャフト、吸気弁、吸気弁タイミングギヤ、タイミングチエン、タイミングベルト、排気弁タイミングギヤ、排気弁カムシャフト、排気弁ロッカーアーム、排気弁、排気マニホールド、排気管、排気サイレンサー、排気ガスの清浄触媒等の吸気機構と排気機構を一切省いた単純構造且つ低コスト構造のシリンダー、作動室は密閉状態の環境汚染とは無縁の構造である次世代の内燃機関はこの構造で環境汚染を回復して行く大きな進歩の内燃機関である、
本発明の内燃機関の普及で動物や植物、地球環境がゼロカーボン環境を待ち望んでいる。
【課題を解決するための手段】
【０００８】
（１）本発明に係る水素と酸素と水蒸気とを活用の内燃機関は、
シリンダーヘッドに、
シリンダー内の水蒸気に冷却水噴射を図る水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水蒸気冷却水噴射凝縮手段と、
圧力による残溜水の圧力押し出し排水を図る残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する残溜水排水手段とを設け、
水素と酸素との化合比率混合気をピストンに向けて噴射激突点火燃焼爆発を図る化合比率混合気供給噴射流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水素と酸素との化合比率混合気供給噴射手段と、
水素と酸素との化合比率混合気に点火を図る内燃機関の回転速度に点火時期の連動機能を有する点火手段と、
水素と酸素との化合比率混合気の圧力をセンシングする圧力センサーと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で酸素不足又は水素過多で酸素と化合が出来なくて加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で水素不足又は酸素過多で水素と化合が出来なくて加圧水蒸気内に残溜する酸素をセンシングする酸素センサーとを設け、
前記化合比率混合気供給噴射手段の化合比率混合気を前記ピストンに向けて噴射を図って燃焼室内の上昇した圧力で、
前記残溜水排水手段の排水弁を一瞬の間の開弁による燃焼室内の圧力で残溜水の圧力押し出し排水を図る前記残溜水排水手段とを設けて、
前記化合比率混合気供給噴射手段より化合比率混合気を前記ピストンに向けて噴射点火燃焼爆発膨張加圧水蒸気化を図る、
前記シリンダー内に上下動自在に前記ピストンとコンロッドと、
フライホイールを固設したクランクシャフトとを回転自在に連結し、
前記ピストンの往復運動を前記クランクシャフトの回転エネルギーに変換する回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
水素と酸素との化合比率混合気の燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで前記シリンダー内と燃焼室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
水蒸気を冷却凝縮水液化により発生する真空負圧力との、
加圧力と負圧力との両圧力の活用と、
水素と酸素との前記化合比率混合気供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働する事を特徴とする。
【０００９】
エアークリーナー、吸気管、吸気マニホールド、吸気弁ロッカーアーム、吸気弁カムシャフト、吸気弁、吸気弁タイミングギヤ、タイミングチエン、タイミングベルト、排気弁タイミングギヤ、排気弁カムシャフト、排気弁ロッカーアーム、排気弁、排気マニホールド、排気管、排気サイレンサー、排気ガスの清浄触媒等の吸気機構と排気機構を一切省いた単純構造の低コスト構造の高効率燃費の内燃機関である、
排水量は残溜水の全量ではない残溜した残溜水は水蒸気爆発に活用を図るものである、
水素と酸素との比は水素が６６．６６％と、酸素が３３．３３％との連動噴射を図る、
もし水素と酸素との点火燃焼爆発後の加圧水蒸気内に前記水素センサーと前記酸素センサーとで水素、酸素、がセンシングされたら次回サイクルで連動補正噴射が図られる、
水素と酸素との噴射時期は前記ピストンの上死点直前であるが内燃機関の回転速度が高くなると同時に噴射時期も連動して早くなる、
前記点火手段の点火時期は内燃機関の回転速度が高くなると同時に点火時期も連動して早くなる、
前記水蒸気冷却水噴射凝縮手段の噴射時期は内燃機関の回転速度が高くなると同時に連動して早くなる、
前記残溜水排水手段の排水時期は内燃機関の回転速度が高くなると同時に排水時期も連動して早くなる、
排水液室７ｐｃを前記残溜水排水手段７pdの前部に設けて排水効率向上を図ると良い、
化合比率混合気を点火燃焼爆発後は１００％純粋の水蒸気でなければならないが、もし前記水素センサー、前記酸素センサーで水素又は酸素がセンシングされれば次回のサイクルで水素又は酸素の補正噴射が図られる、
【００１０】
（２）本発明に係る水素と酸素と水蒸気とを活用の内燃機関は、
シリンダーヘッドに、
シリンダー内の水蒸気に冷却水噴射を図る水蒸気冷却水噴射流通孔路に双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する水蒸気冷却水噴射凝縮手段と、
圧力による残溜水の圧力押し出し排水を図る残溜水排水流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に排水時期の連動機能を有する残溜水排水手段とを設け、
且つ、
前記シリンダーヘッドに、
水素と酸素との化合比率混合気に点火を図る内燃機関の回転速度に点火時期の連動機能を有する前記点火手段と、
水素と酸素との化合比率混合気の圧力をセンシングする圧力センサーと、
水素と酸素との水素の容積濃度割合をセンシングと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で酸素不足又は水素過多で酸素と化合が出来なくて加圧水蒸気内に残溜する水素をセンシングする水素センサーと、
水素と酸素との酸素の容積濃度割合をセンシングと、
水素と酸素との化合比率混合気の点火燃焼爆発の加圧水蒸気化を図る工程で水素不足又は酸素過多で水素と化合が出来なくて加圧水蒸気内に残溜する酸素をセンシングする酸素センサーと、
水素と酸素との化合比率連動混合機能を有する水素の噴射を図る水素供給噴射手段の水素供給噴射流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記水素供給噴射手段と、
酸素と水素との化合比率連動混合機能を有する酸素の噴射を図る酸素供給噴射手段の酸素供給噴射流通孔路に前記双方向流通遮断弁を備えた内燃機関の回転速度に噴射時期の連動機能を有する前記酸素供給噴射手段とを設けた前処理燃焼室を設け、
前記水素供給噴射手段を前記前処理燃焼室の前記点火手段の点火電極に向けて前記水素の噴射激突を図り、
前記水素供給噴射手段の噴射位置より異なる位置から前記酸素供給噴射手段を前記点火手段の点火電極に向けて前記酸素の噴射激突を図る、
水素と酸素との噴射により圧力が上昇した前記前処理燃焼室内と前記燃焼室内との前記残溜水排水手段の排水弁を一瞬の間の開弁により圧力押し出し排水を図り点火燃焼爆発膨張加圧水蒸気化を図る、
前記シリンダーに内設の上下動自在のピストンとコンロッドと、
フライホイールを固設したクランクシャフトとを回転自在に連結し、
前記ピストンの往復運動を前記クランクシャフトの回転エネルギーに変換する回転エネルギー変換手段と、
内燃機関の冷却手段とを設け、
吸気機構及び排気機構が無い単純構造、低コスト構造を特徴とする、
水素と酸素との化合比率混合気の燃焼爆発膨張加圧水蒸気の活用と、
前回サイクルで前記シリンダー内と燃焼室内に残溜する残溜水の水蒸気爆発膨張加圧水蒸気の活用と、
加圧水蒸気を熱分解還元機能により水素と酸素とに変化し、水素と酸素とは自己着火燃焼爆発で再び加圧水蒸気化の繰り返しの活用と、
加圧水蒸気の熱分解還元機能により発生する水素と酸素との繰り返し活用と、
水蒸気を冷却凝縮水液化により発生する真空負圧力との、
加圧力と負圧力との両圧力の活用と、
前記水素供給噴射手段と、
前記酸素供給噴射手段と、
前記水蒸気冷却水噴射凝縮手段と、
前記残溜水排水手段と、のそれぞれの手段に前記双方向流通遮断弁を備えて正常回転稼働する事を特徴とする。
（【００１１】以降は省略されています）
