公開番号2025134052
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025120391,2021056427
出願日2025-07-17,2021-03-30
発明の名称情報処理装置、情報処理システム、その制御方法およびプログラム
出願人キヤノンマーケティングジャパン株式会社,キヤノンITソリューションズ株式会社
代理人個人
主分類G06F 30/12 20200101AFI20250904BHJP(計算;計数)
要約【課題】設計データに対し、設定を容易に適用可能な仕組みを提供する。
【解決手段】第1の設計データと、第2の設計データを記憶する情報処理装置を、前記第1の設計データに設定された設定情報の選択を受け付ける選択受付手段と、前記選択受付手段により選択を受け付けた設定情報を、前記第2の設計データに適用すべく制御する制御手段として機能させることを特徴とする。

【選択図】図15
特許請求の範囲【請求項１】
第１の設計データと、第２の設計データを記憶する情報処理装置を、
前記第１の設計データに設定された設定情報の選択を受け付ける選択受付手段と、
前記選択受付手段により選択を受け付けた設定情報を、前記第２の設計データに適用すべく制御する制御手段と
して機能させるためのプログラム。
続きを表示（約 1,500 文字）【請求項２】
前記選択受付手段を、前記設定情報が設定された設定項目の選択を受け付ける手段として機能させ、
前記制御手段を、前記選択受付手段により選択を受け付けた前記第１の設計データにおける設定項目に設定されている設定情報を、前記第２の設計データの、前記第１の設計データにおける設定項目に対応する設定項目に適用するべく制御する手段として機能させるための請求項１に記載のプログラム。
【請求項３】
前記設定情報は、前記第１の設計データに設定されている寸法の情報または／およびプロパティの情報であることを特徴とする請求項１又は２に記載のプログラム。
【請求項４】
前記選択受付手段を、前記第１の設計データに設定された幅、高さ、奥行き寸法を含む複数種類の寸法のうち、どの寸法の寸法値を、前記２の設計データにおけるに適用するかの選択を受け付ける手段として機能させ、
前記制御手段を、前記選択受付手段により選択を受け付けた寸法の寸法値を、前記第２の設計データにおける、前記選択を受け付けた寸法に対応する寸法の寸法値として適用することを特徴とする請求項３に記載のプログラム。
【請求項５】
前記情報処理装置を、
前記選択受付手段により選択を受け付けた設定情報と、前記第２の設計データにおいて、前記設定情報が適用される場所に現在設定されている設定情報と、の対応関係を認識可能に表示する表示手段として機能させるための請求項１乃至４のいずれか１項に記載のプログラム。
【請求項６】
前記情報処理装置を、
前記選択受付手段により選択を受け付けた設定情報を、前記第２の設計データに適用するための操作画面を表示する操作画面表示手段として機能させ、
前記制御手段を、前記操作画面における操作を受け付けることで、前記設定を前記第２の設計データに適用すべく制御する手段として機能させるための請求項１乃至５のいずれか１項に記載のプログラム。
【請求項７】
前記操作画面は、前記選択受付手段による選択を受け付けた前記設定情報の種類ごとに、いずれの種類において、前記選択を受け付けた設定情報を適用するかの選択を受け付けることが可能な画面であることを特徴とする請求項６に記載のプログラム。
【請求項８】
前記情報処理装置を、
前記第２の設計データにおける構成物を別の設計物に置き換えるべく、前記別の設計物の選択を受け付ける受付手段として機能させ、
前記制御手段を、前記受付手段により選択を受け付けた前記別の設計物に、前記選択受付手段により選択を受け付けた前記設定情報を適用するべく制御する手段として機能させるための請求項１乃至７のいずれか１項に記載のプログラム。
【請求項９】
前記情報処理装置を、
前記選択受付手段により選択を受け付けた前記設定情報を定義ファイルに出力する出力手段して機能させ、
前記制御手段を、前記定義ファイルを読み込むことで特定される前記設定情報を、前記
第２の設計データに適用すべく制御する手段として機能させるための請求項１乃至８のいずれか１項に記載のプログラム。
【請求項１０】
第１の設計データと、第２の設計データを記憶する情報処理装置であって、
前記第１の設計データに設定された設定情報の選択を受け付ける選択受付手段と、
前記選択受付手段により選択を受け付けた設定情報を、前記第２の設計データに適用すべく制御する制御手段と
を備えることを特徴とする情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、情報処理システム、その制御方法およびプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
３次元のＣＡＤ（Ｃｏｍｐｕｔｅｒ－ＡｉｄｅｄＤｅｓｉｇｎ）ソフトでの設計に際し、既存の設計データの情報を流用したいことがある。
【０００３】
例えば、図面番号、名称、製番、客先名、材質、作成日等の設計情報や、部品の寸法等である。
【０００４】
類似の部品を作成する際も、これらの情報を、１つの１つの部品に対して設定しなければならず、手間である。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－３５２６７８号公報
【発明の開示】
【発明が解決しようとする課題】
【０００６】
特許文献１には、３次元モデル上へ属性情報を手入力で設定する際、３次元モデルの回転に伴って動くラベルを入力しやすいよう固定する技術が記載されている。しかし、結局は１つ１つ属性を手入力し、適用しなければならず時間がかかる。
【０００７】
本発明は、設計データに対し、設定を容易に適用可能な仕組みを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、第１の設計データに設定された設定情報の選択を受け付ける選択受付手段と、前記選択受付手段により選択を受け付けた設定情報を、前記第２の設計データに適用すべく制御する制御手段とを備える。
【発明の効果】
【０００９】
本発明によれば、設計データに対し、設定を容易に適用可能な仕組みを提供することができる。
【図面の簡単な説明】
【００１０】

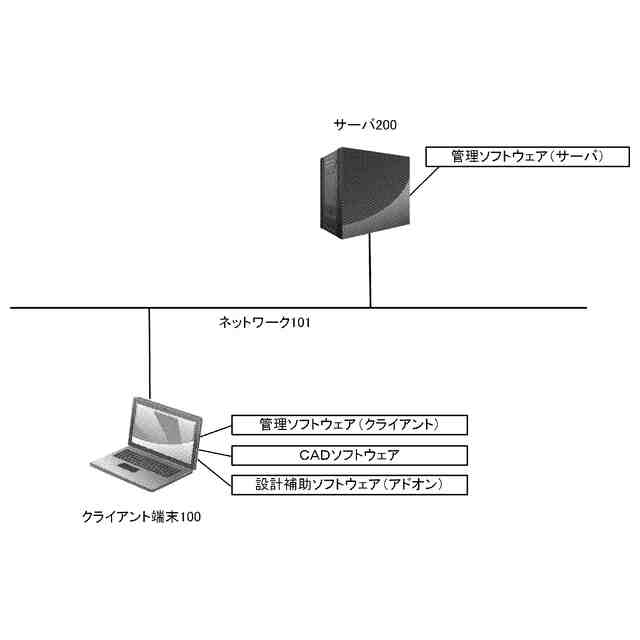

本発明の実施形態における、システム構成の一例を示す図である。

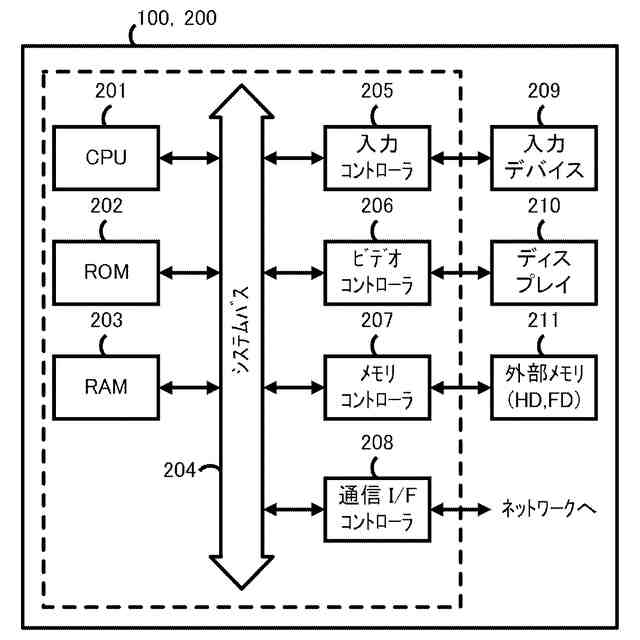

本発明の実施形態における、クライアント端末１００、サーバ２００、に適用可能な情報処理装置のハードウェア構成の一例を示すブロック図である。

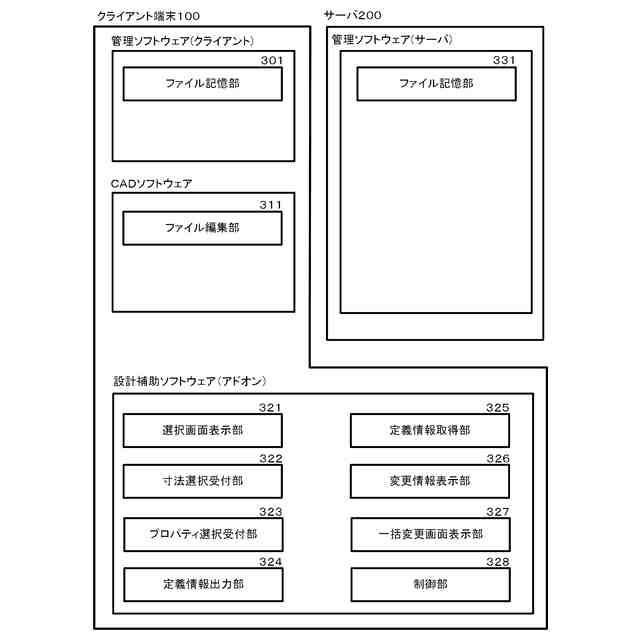

本発明の実施形態における、機能構成の一例を示す図である。
本発明の実施形態における、アセンブリ構成情報の一例を示す図である。
本発明の実施形態における、フィーチャ情報の一例を示す図である。
本発明の実施形態における、定義出力処理の概要を示すフローチャートである。

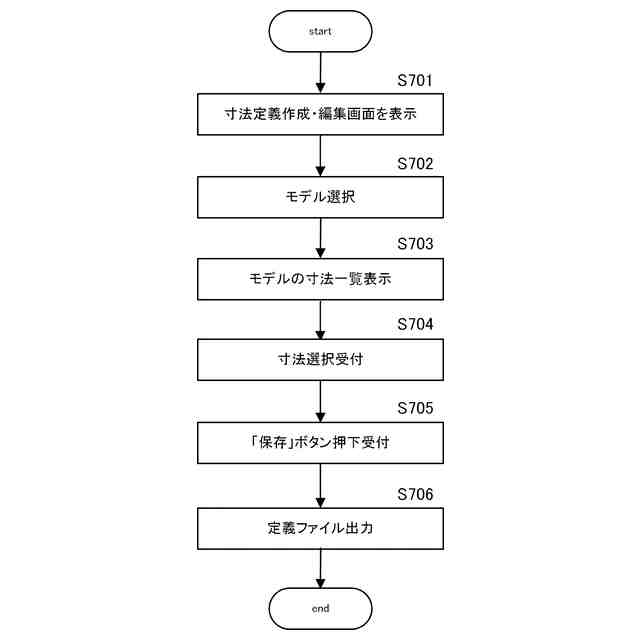

本発明の実施形態における、寸法定義の出力処理の詳細を示すフローチャートである。

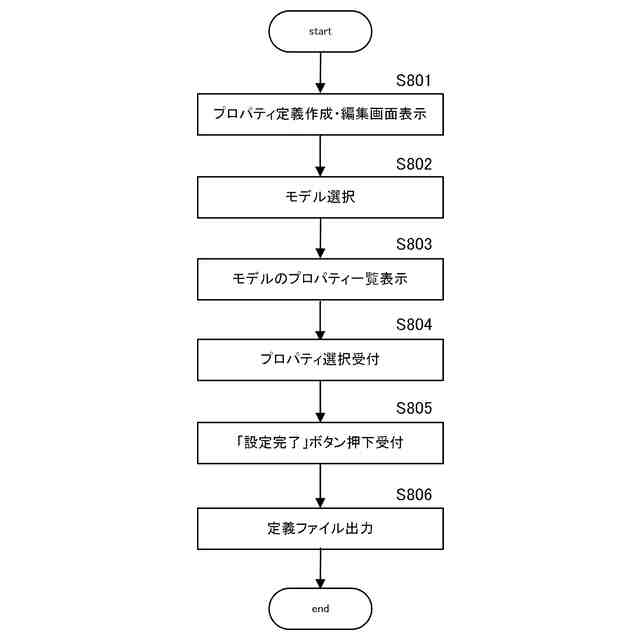

本発明の実施形態における、プロパティ定義の出力処理の詳細を示すフローチャートである。
本発明の実施形態における、定義の適用処理の概要を示すフローチャートである。
本発明の実施形態における、寸法変更（寸法変更による形状変更）の設定処理の詳細を示すフローチャートである。
本発明の実施形態における、プロパティ変更の設定処理の詳細を示すフローチャートである。
本発明の実施形態における、本発明の実施形態における、一括実行処理の詳細を示すフローチャートである。
本発明の実施形態における、各種画面の構成の一例を示す図である。
本発明の実施形態における、各種データ構成の一例を示す図である。
本発明の実施形態における、各種画面の構成の一例を示す図である。

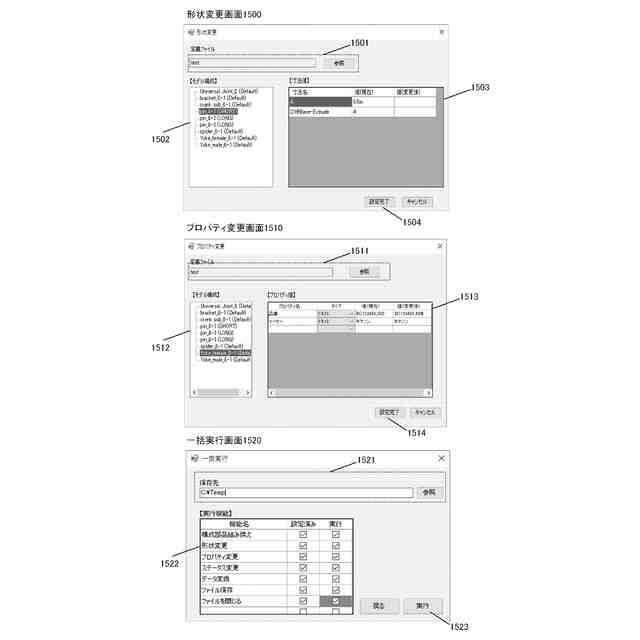

本発明の実施形態における、各種画面の構成の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
