発明の名称通信システム
出願人株式会社デンソー
代理人名古屋国際弁理士法人
主分類H04L 12/42 20060101AFI20250903BHJP(電気通信技術)
要約【課題】複数の中継装置と、SDNコントローラと、を備える通信システムにおいて、通信経路を構築する際の時間を短縮できるようにする。
【解決手段】通信システム100は、複数の中継装置R1～R4と、SDNコントローラ10と、を備える。複数の中継装置R1～R4は、複数の通信装置が互いに通信するための複数の通信経路上にて、リング状に接続される。SDNコントローラ10は、複数の中継装置R1～R4を管理するように構成される。複数の中継装置R1～R4は、SDNコントローラ10から送信されたフレームを受信し、受信したフレームを、複数の中継装置R1～R4のうちの、隣接して接続された複数の中継装置R1～R4に対して送信するように構成される。
【選択図】図1
特許請求の範囲【請求項１】
複数の通信装置（１，２）が互いに通信するための複数の通信経路上にて、リング状に接続された複数の中継装置（Ｒ１，Ｒ２，Ｒ３，Ｒ４）と、前記複数の中継装置を管理するように構成されたＳＤＮコントローラ（１０）と、を備える通信システム（１００）であって、
前記複数の中継装置のうちの少なくとも１つの中継装置は、
前記ＳＤＮコントローラに対して通信可能に接続されており、
前記ＳＤＮコントローラから送信されたフレームを受信するように構成されたフレーム受信部（２６）と、
前記受信したフレームを、前記複数の中継装置のうちの、隣接して接続された複数の中継装置に対して送信するように構成されたフレーム送信部（２７）と、
を備える通信システム。
続きを表示（約 650 文字）【請求項２】
請求項１に記載の通信システムであって、
前記フレーム送信部を第１送信部（２８）として、
前記複数の中継装置は、
前記ＳＤＮコントローラ宛のフレームを受信すると、当該フレームを前記隣接して接続された複数の中継装置に対して送信するように構成された第２送信部（２９）、
をさらに備える通信システム。
【請求項３】
請求項１又は請求項２に記載の通信システムであって、
前記複数の中継装置は、
前記複数の通信経路におけるリンクの障害を検知するように構成された障害検知部（２４）と、
前記障害が検知された場合にリンク障害通知を前記ＳＤＮコントローラへ通知するように構成された障害通知部（２５）と、
をさらに備え、
前記ＳＤＮコントローラは、
前記中継装置から前記リンク障害通知を受信するように構成された障害受信部（１６）と、
前記リンク障害通知に基づいて、前記障害があるリンクを避けるように新たなネットワーク構成情報を生成するように構成された生成部（１７）と、
前記新たなネットワーク構成情報を通知するように構成された設定通知部（１８）と、
を備える通信システム。
【請求項４】
請求項１又は請求項２に記載の通信システムであって、
前記ＳＤＮコントローラは、前記複数の通信経路を介することなく２以上の前記中継装置に接続される、通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、複数の中継装置と、ＳＤＮコントローラと、を備える通信システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、下記特許文献１には、上記のような通信システムにおいて、通信経路における輻輳の発生によって通信が切断される時間を短縮するための技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０６３２８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、発明者の詳細な検討の結果、上記特許文献１の技術では、通信経路に障害が生じた場合等、通信経路を構築する際の時間については考慮されていない、という課題が見出された。つまり、通信経路を構築する場合に、比較的長い時間が必要になる可能性がある。
【０００５】
本開示の１つの局面は、複数の中継装置と、ＳＤＮコントローラと、を備える通信システムにおいて、通信経路を構築する際の時間を短縮できるようにすることにある。
【課題を解決するための手段】
【０００６】
本開示の一態様は、複数の中継装置（Ｒ１，Ｒ２，Ｒ３，Ｒ４）と、ＳＤＮコントローラ（１０）と、を備える通信システム（１００）である。複数の中継装置は、複数の通信装置（１，２）が互いに通信するための複数の通信経路上にて、リング状に接続される。ＳＤＮコントローラは、複数の中継装置を管理するように構成される。
【０００７】
複数の中継装置のうちの少なくとも１つの中継装置は、ＳＤＮコントローラに対して通信可能に接続されている。中継装置Ｒ１～Ｒ４は、フレーム受信部（２６）と、フレーム送信部（２７）と、を備える。フレーム受信部は、ＳＤＮコントローラから送信されたフレームを受信するように構成される。フレーム送信部は、受信したフレームを、複数の中継装置のうちの、隣接して接続された複数の中継装置に対して送信するように構成される。
【０００８】
このような構成によれば、中継装置が隣接して接続された複数の中継装置に対してＳＤＮコントローラから送信されたフレームを送信するので、従来構成よりも早期に全ての中継装置にフレームを届けることができる。よって、通信経路の構築に要する時間をより短縮することができる。
【図面の簡単な説明】
【０００９】
通信システムの構成を示すブロック図である。
実施形態における宛先ポートの変更前例を示す説明図であって、図２Ａは中継装置Ｒ１のテーブル、図２Ｂは中継装置Ｒ２のテーブル、図２Ｃは中継装置Ｒ３のテーブル、図２Ｄは中継装置Ｒ４のテーブルを示す。

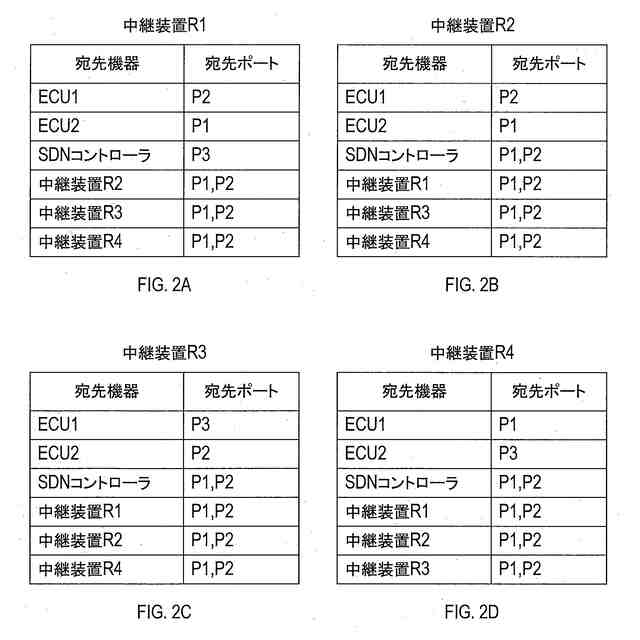

実施形態における宛先ポートの変更後例を示す説明図であって、図３Ａは中継装置Ｒ１のテーブル、図３Ｂは中継装置Ｒ２のテーブル、図３Ｃは中継装置Ｒ３のテーブル、図３Ｄは中継装置Ｒ４のテーブルを示す。

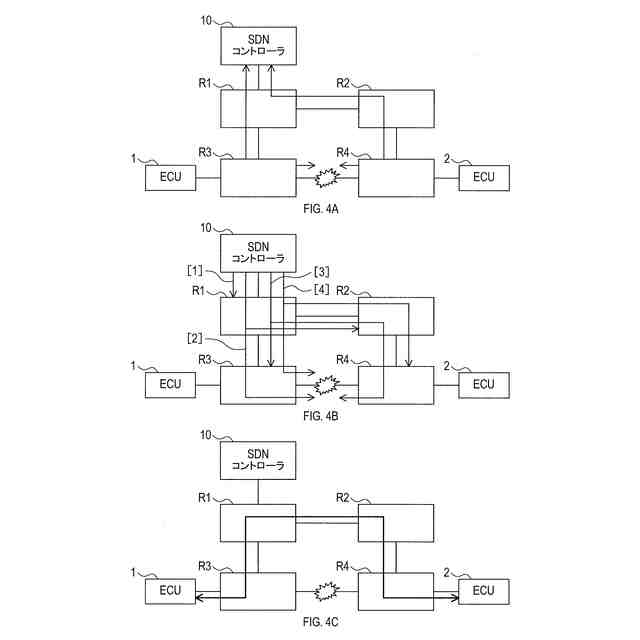

障害復旧手順の一例を示す概略図であって、図４Ａは障害通知がＳＤＮコントローラに通知される旨を示し、図４Ｂは通信設定が更新される旨を示し、図４Ｃは新たな通信経路で通信が実施される旨を示す。
従来構成における宛先ポートの変更前例を示す説明図であって、図５Ａは中継装置Ｒ１のテーブル、図５Ｂは中継装置Ｒ２のテーブル、図５Ｃは中継装置Ｒ３のテーブル、図５Ｄは中継装置Ｒ４のテーブルを示す。

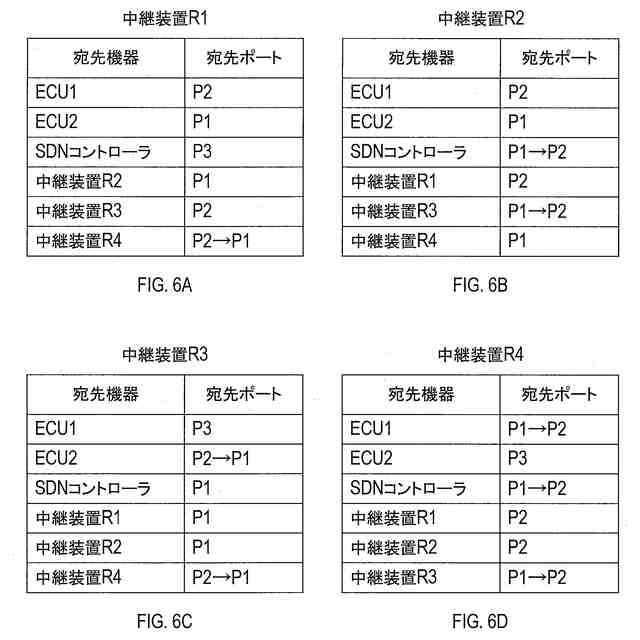

従来構成における宛先ポートの変更後例を示す説明図であって、図６Ａは中継装置Ｒ１のテーブル、図６Ｂは中継装置Ｒ２のテーブル、図６Ｃは中継装置Ｒ３のテーブル、図６Ｄは中継装置Ｒ４のテーブルを示す。
【発明を実施するための形態】
【００１０】
［１．実施形態］
以下、図面を参照しながら、本開示の実施形態を説明する。
［１－１．構成］
図１に示す実施形態の通信システム１００は、例えば乗用車等の車両に搭載されたイーサネット（登録商標）ネットワークシステムを構成する。なお、イーサネットに限らず、任意の通信プロトコルを利用する任意のネットワークであってもよい。任意の通信プロトコルには、ＬＩＮ、ＣＡＮ（登録商標）、ＦｌｅｘＲａｙ（登録商標）、ＭＯＳＴ（登録商標）及びＣＸＰＩ（登録商標）が含まれてもよい。ＬＩＮは、「Local Interconnect Network」の略である。ＣＡＮは、「Controller Area Network」の略である。ＭＯＳＴは、「Media Oriented Systems Transport」の略である。ＣＸＰＩは、「Clock Extension Peripheral Interface」の略である。
（【００１１】以降は省略されています）
