公開番号2025135195
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032883
出願日2024-03-05
発明の名称ステータ
出願人株式会社デンソー
代理人弁理士法人太陽国際特許事務所
主分類H02K 3/34 20060101AFI20250910BHJP(電力の発電,変換,配電)
要約【課題】巻線巻回部の占積率を減少させずに、巻線巻回部に対する絶縁性を確保する。
【解決手段】ステータ(10)は、環状部(26)と、環状部から環状部の径方向内側に放射状に延びる複数のティース部(22)とを有するステータコア(24)と、ステータコアに装着されたインシュレータ(16)と、複数のティース部にインシュレータを介して巻回された複数の巻線巻回部(18)と、を備え、インシュレータは、ステータコアの接線方向に延在し、環状部を巻線巻回部側から絶縁する第1絶縁部(30)と、ステータコアの径方向に延在し、ティース部を巻線巻回部側から絶縁する第2絶縁部(32)と、を有し、第1絶縁部と第2絶縁部とは、コーナー部(34)を介して接続されており、巻線巻回部のうちのコーナー部の内側に配置された巻線(18A)は、第1絶縁部と第2絶縁部とに接しており、コーナー部の内側の面であるコーナー面(34A)と巻線との間には、気体層(50)が形成されている。
【選択図】図5
特許請求の範囲【請求項１】
環状部（２６）と、前記環状部から前記環状部の径方向内側に放射状に延びる複数のティース部（２２）とを有するステータコア（２４）と、
前記ステータコアに装着されたインシュレータ（１６）と、
前記複数のティース部に前記インシュレータを介して巻回された複数の巻線巻回部（１８）と、
を備え、
前記インシュレータは、
前記ステータコアの接線方向に延在し、前記環状部を前記巻線巻回部側から絶縁する第１絶縁部（３０）と、
前記ステータコアの径方向に延在し、前記ティース部を前記巻線巻回部側から絶縁する第２絶縁部（３２）と、
を有し、
前記第１絶縁部と前記第２絶縁部とは、コーナー部（３４）を介して接続されており、
前記巻線巻回部のうちの前記コーナー部の内側に配置された巻線（１８Ａ）は、前記第１絶縁部と前記第２絶縁部とに接しており、
前記コーナー部の内側の面であるコーナー面（３４Ａ）と前記巻線との間には、気体層（５０）が形成されている、
ステータ（１０）。
続きを表示（約 1,200 文字）【請求項２】
前記コーナー面は、曲面によって形成されており、
前記コーナー面と前記巻線との間には、前記コーナー面の半径が前記巻線の半径よりも小さい寸法に設定されることにより、前記気体層が形成されている、
請求項１に記載のステータ。
【請求項３】

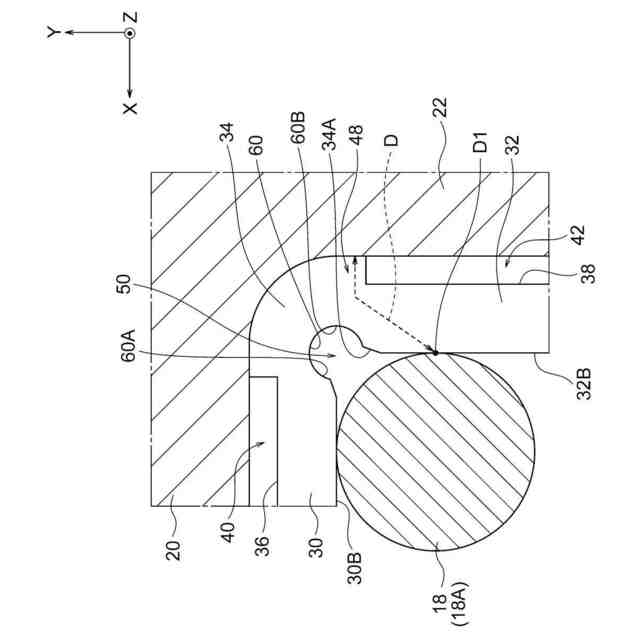

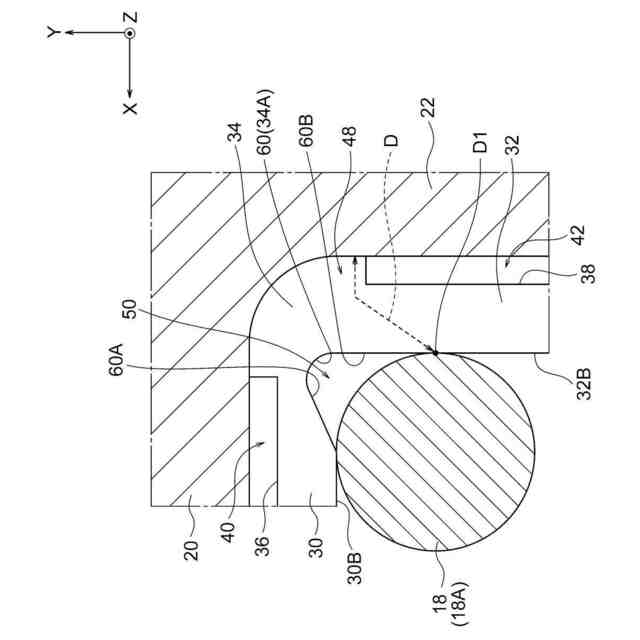

前記コーナー面には、前記巻線から逃げる側へ凹む逃げ溝（６０）が形成されており、
前記コーナー面と前記巻線との間には、前記コーナー面に前記逃げ溝が形成されることにより、前記気体層が形成されている、
請求項１に記載のステータ。
【請求項４】
前記逃げ溝は、
前記第１絶縁部における前記巻線巻回部を支持する側の面である第１支持面（３０Ｂ）と連続する第１溝側面（６０Ａ）と、
前記第２絶縁部における前記巻線巻回部を支持する側の面である第２支持面（３２Ｂ）と連続する第２溝側面（６０Ｂ）と、
を有し、
前記第１支持面及び前記第１溝側面は、前記ステータコアの接線方向に沿って延在している、
請求項３に記載のステータ。
【請求項５】
前記逃げ溝は、
前記第１絶縁部における前記巻線巻回部を支持する側の面である第１支持面と連続する第１溝側面と、
前記第２絶縁部における前記巻線巻回部を支持する側の面である第２支持面と連続する第２溝側面と、
を有し、
前記第２支持面及び前記第２溝側面は、前記ステータコアの径方向に沿って延在している、
請求項３に記載のステータ。
【請求項６】
前記第１絶縁部における前記環状部に装着される側の面である第１被装着面（３０Ａ）には、前記環状部側に開口する第１溝（３６）が形成され、
前記第２絶縁部における前記ティース部に装着される側の面である第２被装着面（３２Ａ）には、前記ティース部側に開口する第２溝（３８）が形成され、
前記ステータコアと前記巻線巻回部との間には、前記第１溝によって第１気体層（４０）が形成され、前記第２溝によって第２気体層（４２）が形成されている、
請求項１から請求項５の何れか一項に記載のステータ。
【請求項７】

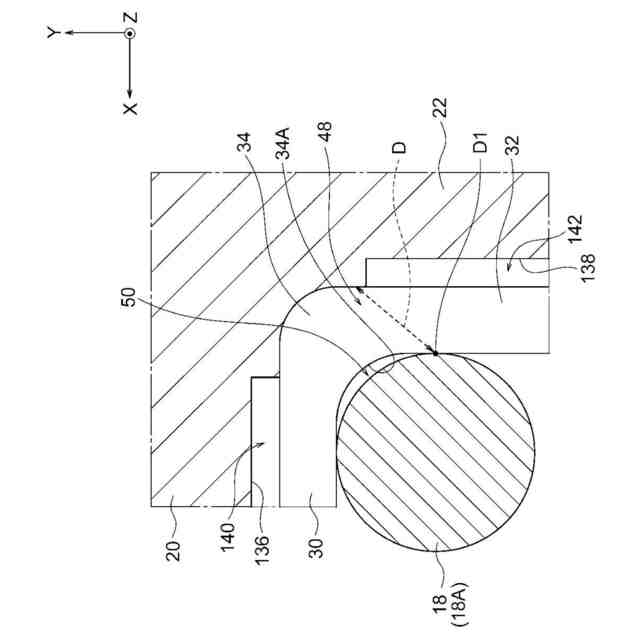

前記環状部における前記第１絶縁部が装着される側の面である第１装着面（２０Ａ）には、前記第１絶縁部側に開口する第１溝（１３６）が形成され、
前記ティース部における前記第２絶縁部が装着される側の面である第２装着面（２２Ａ）には、前記第２絶縁部側に開口する第２溝（１３８）が形成され、
前記ステータコアと前記巻線巻回部との間には、前記第１溝によって第１気体層（１４０）が形成され、前記第２溝によって第２気体層（１４２）が形成されている、
請求項１から請求項５の何れか一項に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、ステータに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、放射状に延びる複数のティース部を有するステータコアと、ステータコアに装着されたインシュレータと、複数のティース部にインシュレータを介して巻回された複数の巻線巻回部とを備えるステータがある。また、この種のステータの中には、ティース部の軸方向端面にインシュレータが装着され、ティース部の側面に絶縁紙が設けられた構成のものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９８５１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記構成のステータでは、巻線巻回部に高電圧が印加されると、絶縁紙に絶縁破壊が生じることが懸念される。そこで、絶縁破壊に対する対策として、絶縁紙の代わりに、絶縁紙よりも厚肉化したインシュレータを用いることが考えられるが、このようにした場合には、巻線巻回部の占積率が減少する。
【０００５】
本開示の技術は、上記課題に鑑みてなされたものであって、巻線巻回部の占積率を減少させずに、巻線巻回部に対する絶縁性を確保できるステータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本開示の技術に係るステータ（１０）は、環状部（２６）と、前記環状部から前記環状部の径方向内側に放射状に延びる複数のティース部（２２）とを有するステータコア（２４）と、前記ステータコアに装着されたインシュレータ（１６）と、前記複数のティース部に前記インシュレータを介して巻回された複数の巻線巻回部（１８）と、を備え、前記インシュレータは、前記ステータコアの接線方向に延在し、前記環状部を前記巻線巻回部側から絶縁する第１絶縁部（３０）と、前記ステータコアの径方向に延在し、前記ティース部を前記巻線巻回部側から絶縁する第２絶縁部（３２）と、を有し、前記第１絶縁部と前記第２絶縁部とは、コーナー部（３４）を介して接続されており、前記巻線巻回部のうちの前記コーナー部の内側に配置された巻線（１８Ａ）は、前記第１絶縁部と前記第２絶縁部とに接しており、前記コーナー部の内側の面であるコーナー面（３４Ａ）と前記巻線との間には、気体層（５０）が形成されている。
【０００７】
本開示の技術に係るステータによれば、巻線巻回部の占積率を減少させずに、巻線巻回部に対する絶縁性を確保することができる。
【図面の簡単な説明】
【０００８】

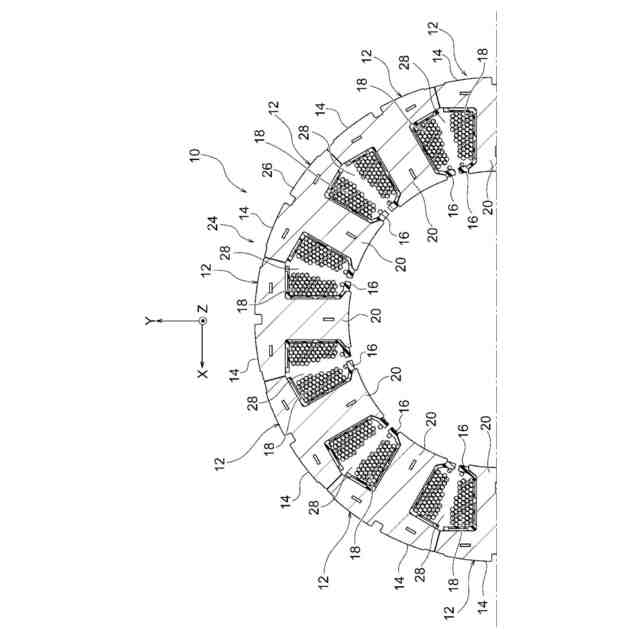

本開示の技術の第１実施形態に係るステータの平面図である。

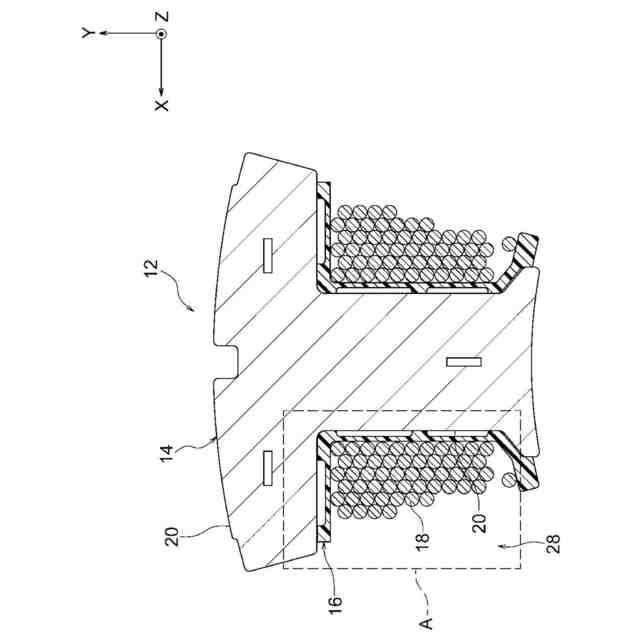

第１実施形態に係るステータ構成部材の平面断面図である。

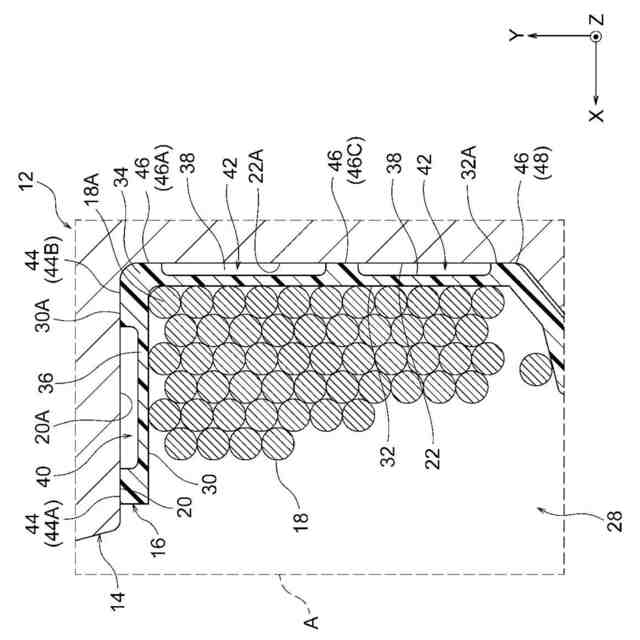

第１実施形態に係るステータ構成部材の要部（Ａ部）を拡大した平面断面図である。

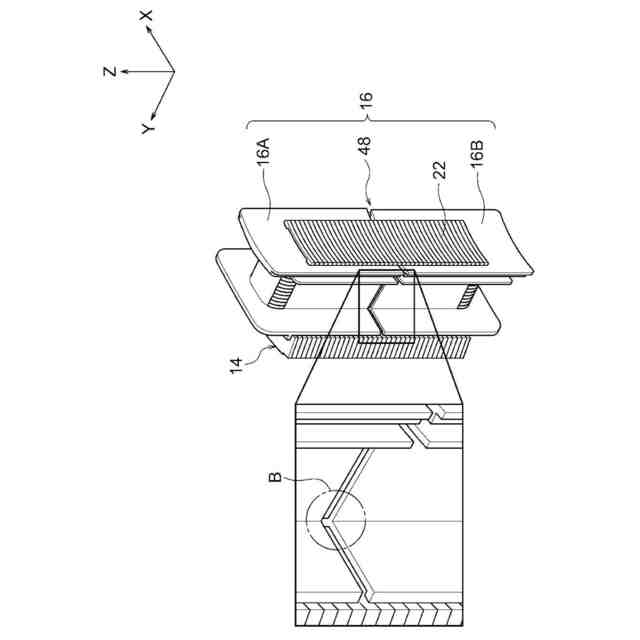

巻線巻回部を除くステータ構成部材の斜視図である。

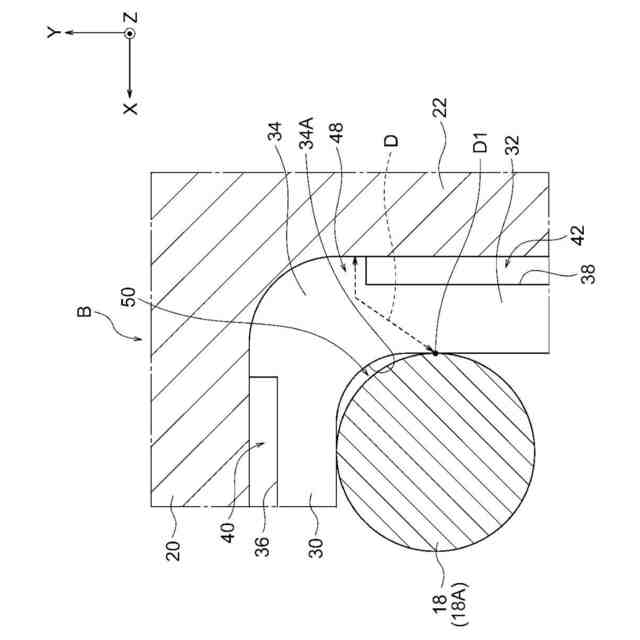

第１実施形態に係るステータ構成部材の要部（Ｂ部）を拡大した平面断面図である。

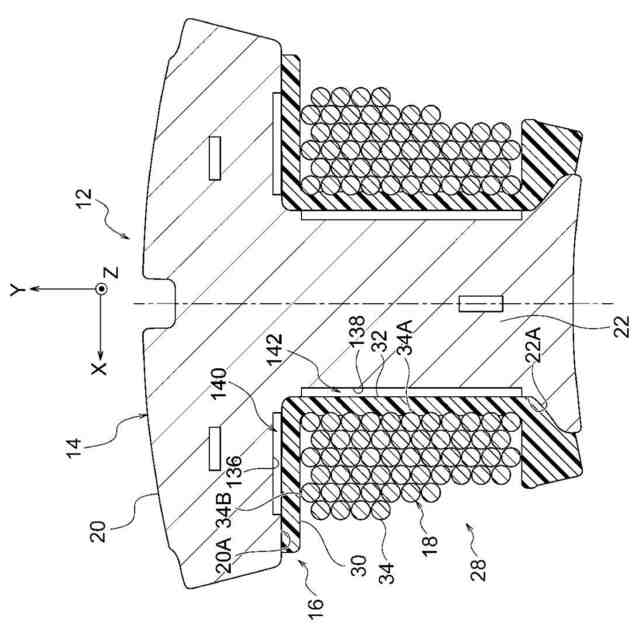

第２実施形態に係るステータ構成部材の平面断面図である。
第２実施形態に係るステータ構成部材の要部を拡大した平面断面図である。
第３実施形態に係るステータ構成部材の要部を拡大した平面断面図である。
第３実施形態の第１変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第３実施形態の第２変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第３実施形態の第３変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第３実施形態の第４変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第４実施形態に係るステータ構成部材の要部を拡大した平面断面図である。
第４実施形態の第１変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第４実施形態の第２変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第４実施形態の第３変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第４実施形態の第４変形例に係るステータ構成部材の要部を拡大した平面断面図である。
第１比較例にステータ構成部材の要部を拡大した平面断面図である。
第２比較例にステータ構成部材の要部を拡大した平面断面図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
はじめに、本開示の技術の第１実施形態について説明する。
【００１０】
図１に示すように、本実施形態に係るステータ１０は、複数のステータ構成部材１２を備える。複数のステータ構成部材１２が環状に組み合わされることにより、ステータ１０が構成される。図１には、ステータ１０の半分の構成が示されている。ステータ１０は、ブラシレスモータに適用される。ブラシレスモータは、どのような用途に使用されてもよい。ブラシレスモータとしては、例えば、ファンモータ、ポンプ駆動用モータ、及びコンプレッサ用モータ等が挙げられる。
（【００１１】以降は省略されています）
