公開番号2025131951
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2022127463
出願日2022-08-09
発明の名称装置及び方法
出願人株式会社デンソー
代理人個人,個人
主分類H04W 72/1268 20230101AFI20250903BHJP(電気通信技術)
要約【課題】スケジューリングリクエストに応じたスケジューリングの時点でのULデータのスケジューリングの正確性の向上を実現することを可能にする。
【解決手段】本開示の一態様に係る装置(200)は、スケジューリングリクエストの複数のタイプのうちの1つを特定するための設定情報を含むメッセージを受信し、上記設定情報に基づき特定される複数のタイプのうちの1つのスケジューリングリクエストを送信する通信処理部(233)と、上記メッセージに含まれる上記設定情報を取得する情報取得部(231)と、を備え、上記複数のタイプは、少なくとも第1のタイプ及び第2のタイプを含み、上記第2のタイプのスケジューリングリクエストは、アップリンクデータ量についての情報を提供するために用いられるバッファステータスレポートの値に対応する。

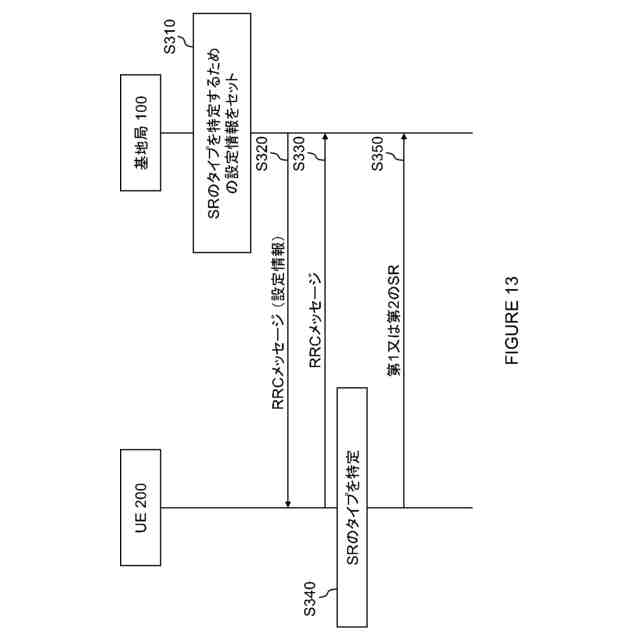

【選択図】図13

特許請求の範囲【請求項１】
スケジューリングリクエストの複数のタイプのうちの１つを特定するための設定情報を含むメッセージを受信し、前記設定情報に基づき特定される複数のタイプのうちの１つのスケジューリングリクエストを送信する通信処理部（２３３）と、
前記メッセージに含まれる前記設定情報を取得する情報取得部（２３１）と、
を備え、
前記複数のタイプは、少なくとも第１のタイプ及び第２のタイプを含み、
前記第２のタイプのスケジューリングリクエストは、アップリンクデータ量についての情報を提供するために用いられるバッファステータスレポートの値に対応する
装置（２００）。
続きを表示（約 720 文字）【請求項２】
前記設定情報は、スケジューリングリクエストの設定情報に含まれる
請求項１に記載の装置。
【請求項３】
前記設定情報は、論理チャネルの設定情報に含まれる
請求項１に記載の装置。
【請求項４】
前記設定情報は、スケジューリングリクエストのためのアップリンク制御チャネルリソースの設定情報に含まれる
請求項１に記載の装置。
【請求項５】
前記設定情報は、前記複数のタイプに対応するフラグである
請求項１～４のいずれか１項に記載の装置。
【請求項６】
前記設定情報は、スケジューリングリクエストのビット数を示すために用いられる情報である
請求項１～４のいずれか１項に記載の装置。
【請求項７】
前記設定情報は、スケジューリングリクエストをトリガするアップリンクデータのタイプを示すために用いられる情報である
請求項１～４のいずれか１項に記載の装置。
【請求項８】
前記第２のタイプのスケジューリングリクエストに応じて、前記バッファステータスレポートの値に対応するテーブルが選択される
請求項１～４のいずれか１項に記載の装置。
【請求項９】
前記第２のタイプのスケジューリングリクエストは、アップリンクデータのタイプに対応する
請求項８に記載の装置。
【請求項１０】
前記第２のタイプのスケジューリングリクエストは、前記アップリンクデータ量を粗く示す情報に対応する
請求項８に記載の装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、装置及び方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
３ＧＰＰ（3rd Generation Partnership Project）（登録商標）において移動体通信技術が提案され、技術仕様（technical specification：ＴＳ）に定められている。とりわけ現在では、５Ｇ（5th Generation）の技術が提案され、ＴＳに定められている。
【０００３】

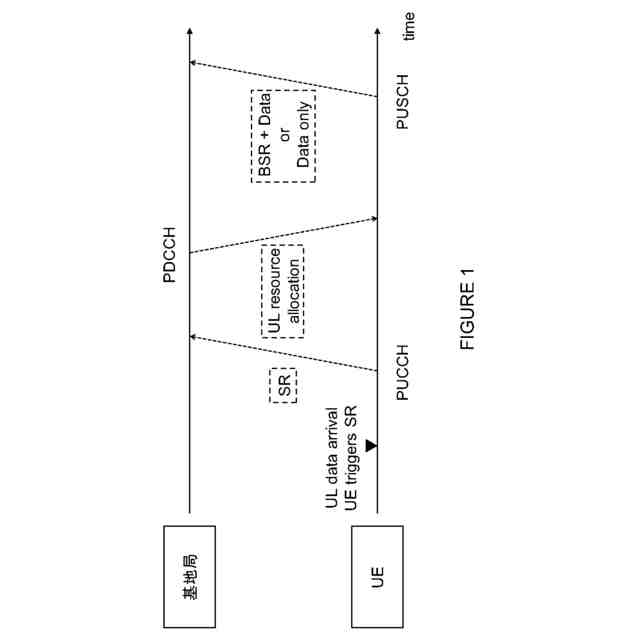

上記移動体通信のシステムでは、基地局がユーザ機器（user equipment：ＵＥ）に対してアップリンク（uplink：ＵＬ）送信のための通信リソースを割り当てる。非特許文献１に記載のように、ユーザ機器は、スケジューリングリクエスト（scheduling request：ＳＲ）を基地局に送信して当該ＵＬ送信のための通信リソース割当を要求する。ユーザ機器は、割り当てられた通信リソースを用いてＵＬデータを基地局へ送信する。
【０００４】

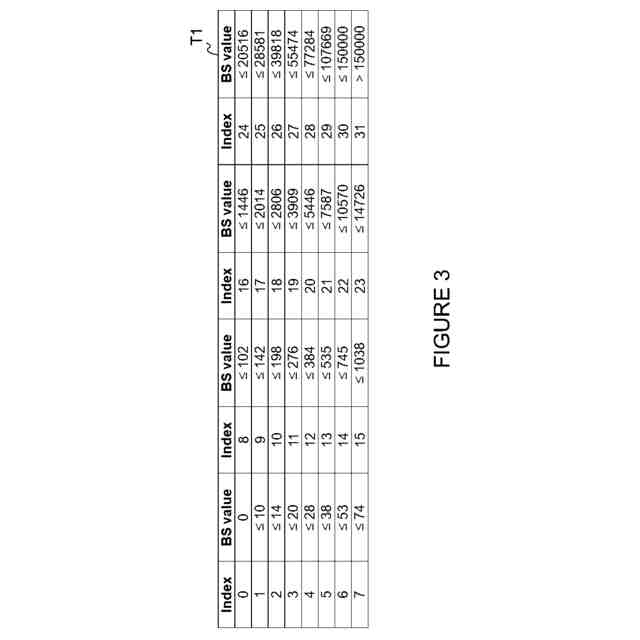

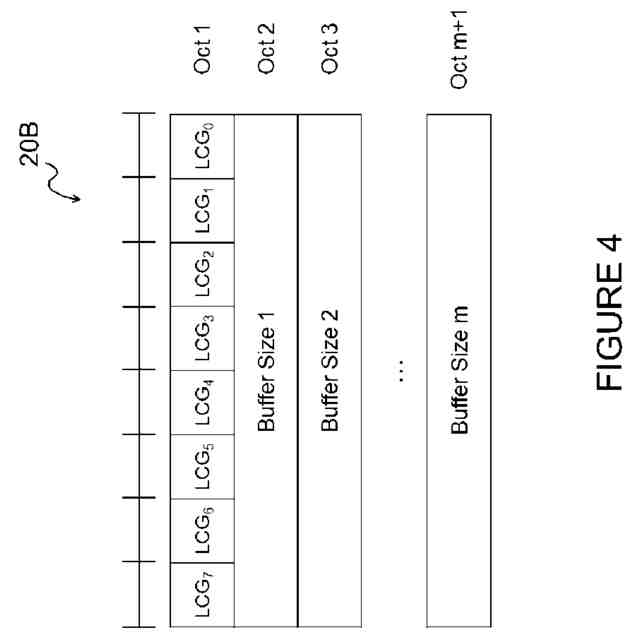

また、ＵＥは、非特許文献１に記載のように、ＵＬデータ量についての情報を提供するためのバッファステータスレポート（buffer status report：ＢＳＲ）を基地局に送信する。ＢＳＲでは、ＵＬデータのバッファサイズの範囲が示される。そのため、基地局は、ＢＳＲが示すＵＬデータのバッファサイズの範囲に応じた通信リソースを割り当てることができる。なお、ＢＳＲは、バッファサイズの範囲を示すため、量子化誤差がある。また、非特許文献２に記載のように、ＳＲのパラメータ及びＢＳＲのパラメータは、ＲＲＣ（radio resource control）層で設定される。
【０００５】
さらに、最近では、非特許文献３～５に記載のように、上記移動体通信のシステムをＸＲ（extended reality）サービスに適用することが提案されている。
【０００６】
ここで、既存のシステムでは、ＵＬトラフィックのための送信機会がダウンリンク（downlink：ＤＬ）トラフィックよりも少ない。また、ＵＬデータ送信において、まずＳＲを送信し、次いでＢＳＲを送信し、次いでＵＬデータを送信する場合がある。即ち、ＳＲ及びＢＳＲの送信によりＵＬデータ送信用の通信リソースが割り当てられるまで、ＵＬデータ送信が待機させられ得る。他方で、ＸＲサービスは、遅延要件（例えば、packet delay Budget：ＰＤＢ）を有し得る。そのため、ＵＬデータ送信を待機させられ得る既存のシステムでは、ＸＲサービスの遅延要件を満たすことが難しくなるおそれがある。
【０００７】
対策として、非特許文献５では、ＢＳＲ値に対応する１又は２ビットの情報を提供できるようにＳＲを拡張することが提案されている。具体的には、ＳＲを示すために変調されていない信号を送信する代わりに、ＳＲとしてＢＰＳＫ（binary phase shift keying）又はＱＰＳＫ（quadrature phase shift keying）で変調された信号を送信することが考えられている。これにより、ＵＬデータのバッファ情報がないＳＲと詳細なバッファ情報が提供されるＢＳＲとの間におけるバッファ情報のギャップを埋めることができる。その結果、ＳＲに応じたスケジューリングの時点でのＵＬデータのスケジューリングの正確性を向上させることができる。即ち、ＵＬデータ送信の遅延及び待機時間が低減される。
【先行技術文献】
【非特許文献】
【０００８】
3GPP TS 38.321 V17.0.0 (2022-03), “3rd Generation Partnership Project; Technical Specification Group Radio Access Network; NR; Medium Access Control (MAC) protocol specification (Release 17)”
3GPP TS 38.331 V17.1.0 (2022-06), “3rd Generation Partnership Project; Technical Specification Group Radio Access Network; NR; Radio Resource Control (RRC) protocol specification (Release 17)”
3GPP TSG RAN WG1 #109-e, e-Meeting, May 9th - 20th, 2022, R1-2203607, “Discussion on XR specific capacity enhancements techniques”
3GPP TSG-RAN WG1 Meeting #109-e, Online, May 9th - 20th, 2022, R1-2203639, “Discussion on capacity enhancements for XR”
3GPP TSG RAN WG1 #109-e, e-Meeting, May 9th - 20th, 2022, R1-2203928, “Considerations on XR Capacity Improvements”
【発明の概要】
【発明が解決しようとする課題】
【０００９】
発明者の詳細な検討の結果、以下の課題が見出された。即ち、非特許文献では、情報を提供できるように拡張されるＳＲのコンセプトは提案されているが、具体的な方法は提案されていない。
【００１０】
本開示の目的は、ＳＲに応じたスケジューリングの時点でのＵＬデータのスケジューリングの正確性の向上を実現することが可能な装置及び方法を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
