公開番号2025135260
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033019
出願日2024-03-05
発明の名称衣類処理装置
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類D06F 39/08 20060101AFI20250910BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】本実施形態は、風呂水ポンプを安定した状態で備えることができる衣類処理装置を提供する。
【解決手段】本実施形態に係る衣類処理装置は、衣類が収容される衣類収容槽と、前記衣類収容槽に水を注ぐ注水ケースと、前記注水ケースに風呂水を供給する風呂水ポンプと、前記風呂水ポンプが設置される風呂水ポンプ設置部と、を備え、前記風呂水ポンプ設置部は、前記注水ケースに繋がっている。
【選択図】図2
特許請求の範囲【請求項１】
衣類が収容される衣類収容槽と、
前記衣類収容槽に水を注ぐ注水ケースと、
前記注水ケースに風呂水を供給する風呂水ポンプと、
前記風呂水ポンプが設置される風呂水ポンプ設置部と、
を備え、
前記風呂水ポンプ設置部は、前記注水ケースに繋がっている衣類処理装置。
続きを表示（約 770 文字）【請求項２】
前記風呂水ポンプ設置部は、前記風呂水ポンプから受けた液体を前記衣類収容槽に誘導可能に構成されている請求項１に記載の衣類処理装置。
【請求項３】
前記風呂水ポンプ設置部を前記注水ケースに繋げるジョイント部と、
前記ジョイント部の下方に配置されている電装部品と、
を備えている請求項１に記載の衣類処理装置。
【請求項４】
前記ジョイント部のうち前記電装部品の上方に位置する部分は、前記風呂水ポンプ設置部の底面よりも高くなっている請求項３に記載の衣類処理装置。
【請求項５】
前記電装部品は、リード線が接続されるコネクタを備え、
前記ジョイント部のうち前記電装部品の上方に位置する部分は、前記コネクタの上方に位置する部分が開放されている請求項３に記載の衣類処理装置。
【請求項６】
前記注水ケースを前記風呂水ポンプに接続する接続ホースと、
前記風呂水ポンプ設置部を前記注水ケースに繋げるジョイント部と、
を備え、
前記ジョイント部は、前記接続ホースを支持する接続ホース支持部を備えている請求項１に記載の衣類処理装置。
【請求項７】
前記風呂水ポンプ設置部を前記注水ケースに繋げるジョイント部を備え、
前記ジョイント部は、液体を受けることが可能な形状に形成されている請求項１に記載の衣類処理装置。
【請求項８】
前記注水ケースを前記風呂水ポンプに接続する第１接続ホースと、
前記風呂水ポンプを前記注水ケースに接続する第２接続ホースと、
前記第１接続ホースおよび前記第２接続ホースの下方に設けられている覆い部と、
を備える請求項１に記載の衣類処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、衣類処理装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
例えば特許文献１に開示されている洗濯機は、衣類に所定の処理として洗い処理などを施すことが可能な衣類処理装置の一例である。この特許文献１の洗濯機は、衣類が収容される水槽と、この水槽に水を注ぐ注水ケースと、この注水ケースに風呂水を供給する風呂水ポンプと、を備えている。また、この特許文献１の洗濯機は、外箱の上部に設けられているトップカバーと、このトップカバーに設けられている衣類出入口と、この衣類出入口を開閉する蓋と、この蓋の回動軸を受ける軸受部と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－５５９８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の洗濯機においては、風呂水ポンプは、単にホースで接続されただけの状態、あるいは、簡易的なトレイ上に載置されただけの状態で備えられており、不安定な状態となっている。
【０００５】
そこで、本実施形態は、風呂水ポンプを安定した状態で備えることができる衣類処理装置を提供する。
【課題を解決するための手段】
【０００６】
本実施形態に係る衣類処理装置は、衣類が収容される衣類収容槽と、前記衣類収容槽に水を注ぐ注水ケースと、前記注水ケースに風呂水を供給する風呂水ポンプと、前記風呂水ポンプが設置される風呂水ポンプ設置部と、を備え、前記風呂水ポンプ設置部は、前記注水ケースに繋がっている。
【図面の簡単な説明】
【０００７】

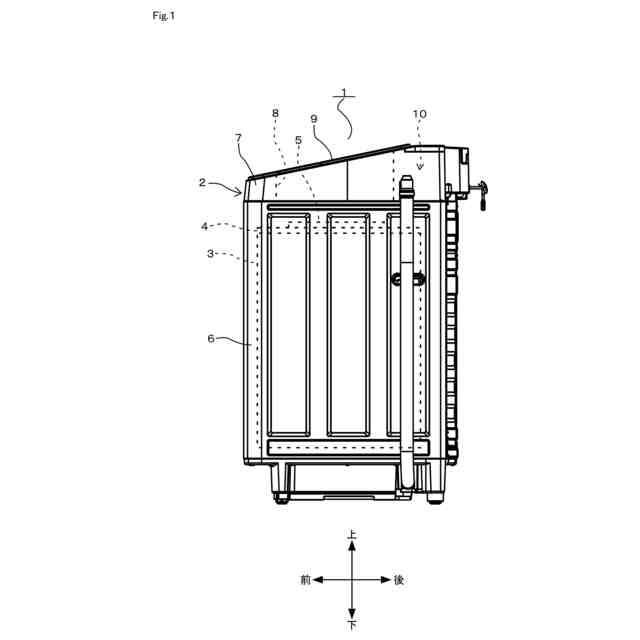

本実施形態に係る洗濯機の構成例を概略的に示す側面図

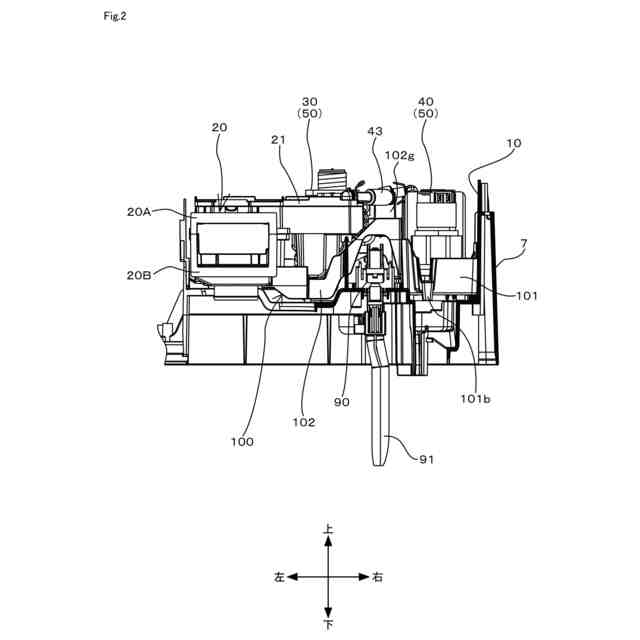

本実施形態に係る洗濯機における機械室内の一部の構成例を概略的に示す正面図

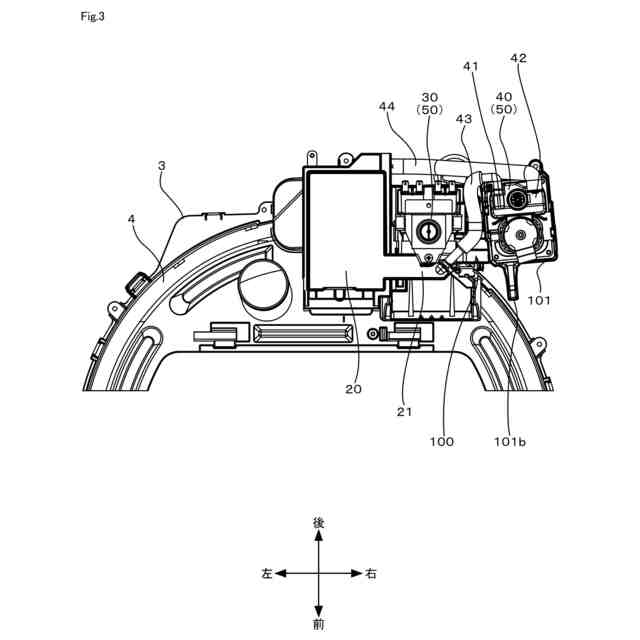

本実施形態に係る洗濯機における注水ケース、給水弁、風呂水ポンプの配置関係の一例を概略的に示す平面図

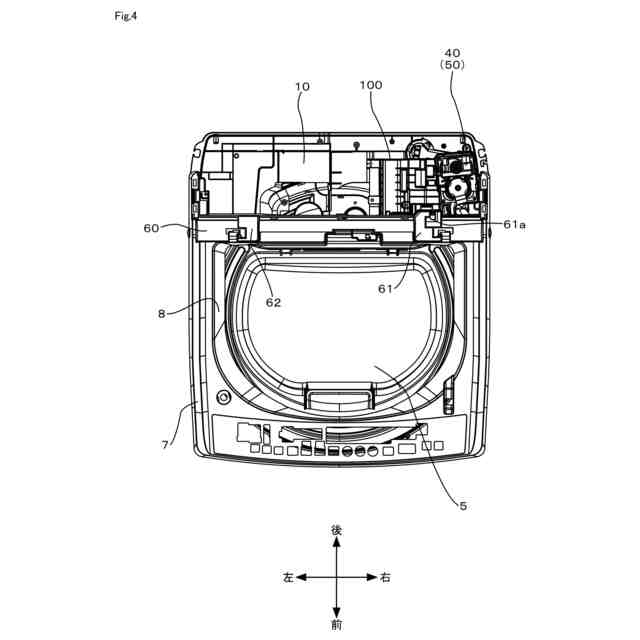

本実施形態に係る洗濯機の上部の構成例を概略的に示す平面図

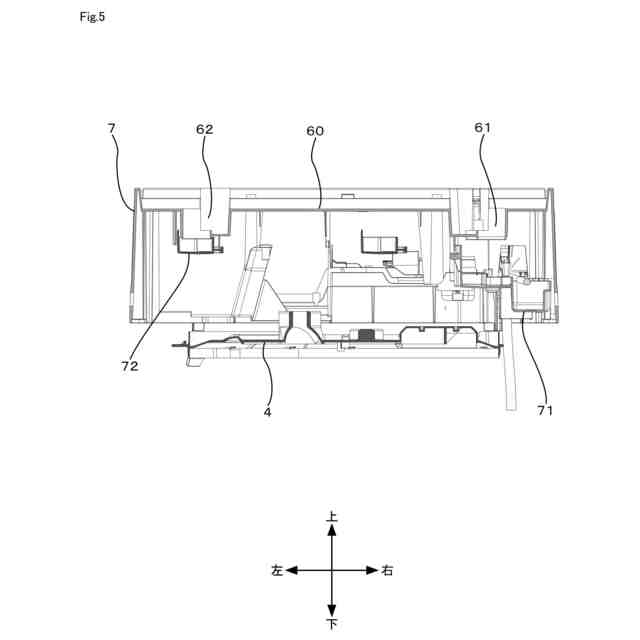

本実施形態に係る洗濯機における軸受部およびその周辺部分の構成例を概略的に示す縦断正面図

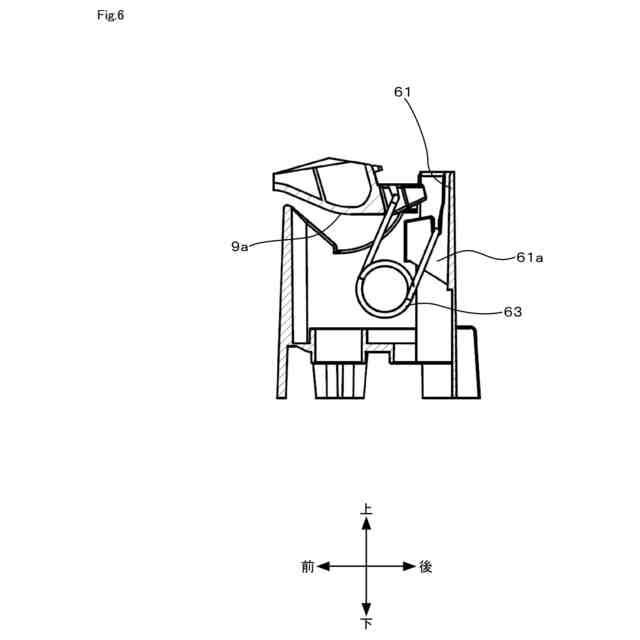

本実施形態に係る穴部内の構成例を概略的に示す縦断側面図
本実施形態に係る洗濯機における軸受部およびその周辺部分の構成例を概略的に示すトップカバーの後部の底面図

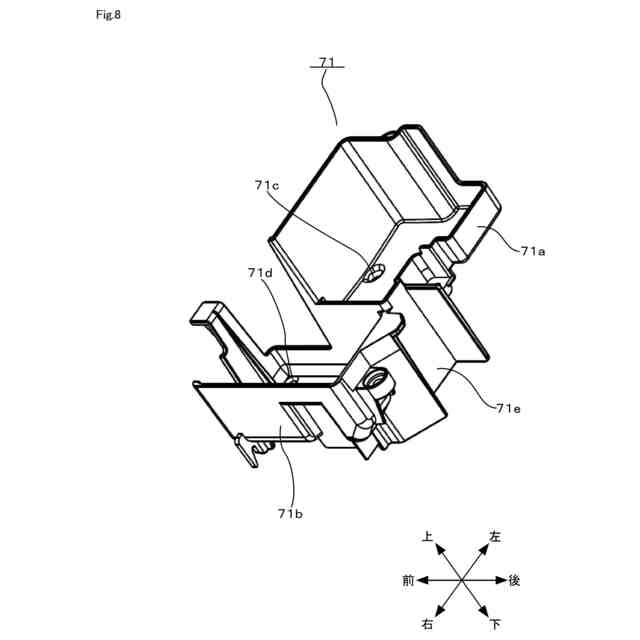

本実施形態に係る第１の液体受け部材の構成例を概略的に示す斜視図

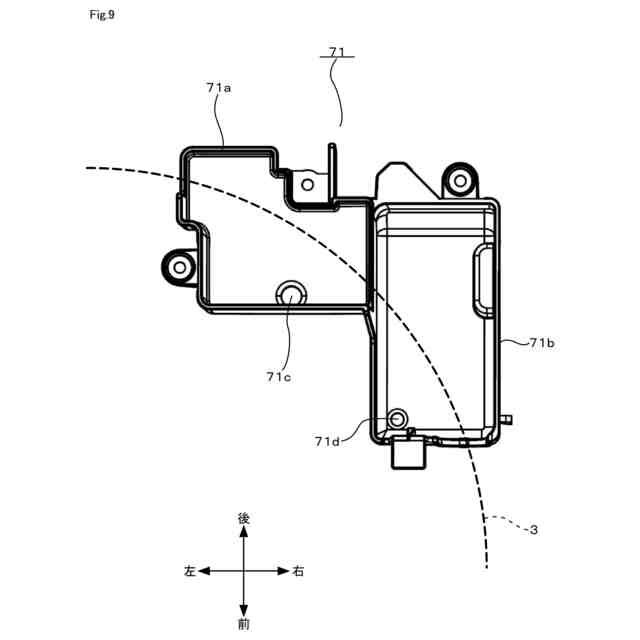

本実施形態に係る第１の液体受け部材の構成例を概略的に示す平面図
本実施形態に係る第２の液体受け部材の構成例を概略的に示す斜視図
本実施形態に係る第２の液体受け部材の構成例を概略的に示す平面図
本実施形態に係る第１の液体受け部材とリード線の配置関係の一例を概略的に示す斜視図
本実施形態に係るトレイ部材の構成例を概略的に示す斜視図（その１）
本実施形態に係るトレイ部材の構成例を概略的に示す斜視図（その２）
本実施形態に係るトレイ部材の構成例を概略的に示す斜視図（その３）
本実施形態に係るトレイ部材の構成例を概略的に示す斜視図（その４）
本実施形態に係るトレイ部材およびその周辺部分の構成例を概略的に示す底面図
本実施形態に係るトレイ部材およびその周辺部分の構成例を概略的に示す縦断側面図
本実施形態の変形例に係る第１の液体受け部材と排液樋部の先端部との位置関係の一例を概略的に示す平面図
本実施形態の変形例に係るトレイ部材およびその周辺部分の構成例を概略的に示す平面図
【発明を実施するための形態】
【０００８】
以下、衣類処理装置に係る一実施形態について図面を参照ながら説明する。図１に例示する洗濯機１は、回転槽の回転中心軸が鉛直方向に延びる、いわゆる縦軸型の洗濯機である。洗濯機１は、衣類に所定の処理、この場合、衣類を洗う洗い処理、衣類をすすぐすすぎ処理、衣類を脱水する脱水処理などを施すことが可能な衣類処理装置の一例である。洗濯機１は、その本体部分の外郭を構成する外箱２の内部に水槽３などを備えている。
【０００９】
水槽３は、衣類が収容される衣類処理槽の一例であり、上部が開放した有底円筒状をなしている。水槽３の上面開放部には、水槽カバー４が設けられている。水槽カバー４には、内蓋５が上下方向に回動可能に設けられている。水槽３の内部には、上部が開放した有底円筒状の図示しない回転槽が縦軸回りに回転可能に備えられている。また、この回転槽の底部には、当該回転槽内の衣類や水槽３内の水を撹拌するための図示しないパルセータが縦軸回りに回転可能に備えられている。
【００１０】
外箱２は、上部が開放したほぼ矩形箱状の外箱本体部６の上部にトップカバー７が取り付けられた構成となっている。即ち、トップカバー７は、外箱２の上部を構成している。トップカバー７のほぼ中央部には、衣類を出し入れするための衣類出入口８が設けられている。この衣類出入口８は、トップカバー７の上部において上下方向に回動可能に設けられた外蓋９によって開閉されるようになっている。使用者は、この外蓋９を開き、さらに、上述した内蓋５も開くことにより、衣類出入口８を通して水槽３内の図示しない回転槽内に衣類を出し入れすることができる。なお、外蓋９は、２つの板状の蓋形成部材が折り畳み可能に構成されたものであってもよいし、１枚の板状の部材により折り畳み不能に構成されたものであってもよい。
（【００１１】以降は省略されています）
