公開番号2025135357
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033160
出願日2024-03-05
発明の名称電気的接続構造
出願人本田技研工業株式会社
代理人個人,個人
主分類H02M 7/48 20070101AFI20250910BHJP(電力の発電,変換,配電)
要約【課題】第1バスバーおよび第2バスバーを、コンデンサユニットの上方から回路ユニットの端子まで延在するように折り曲げることなく、コンデンサユニットの上方に配置する。
【解決手段】電気的接続構造は、第1オス螺子と第1カラーと第1螺着部材とを備える。回路ユニットは、機台の上に搭載されている。第1オス螺子は、機台におけるコンデンサユニット側の端部から、上方に突出する。第1カラーは、上下両側がメス螺子の導電体であって、下部が第1オス螺子に対して螺着される。第1螺着部材は、第1カラーの上部に対して第1バスバーを、当該第1バスバーがコンデンサユニットの上方に位置するように締結する。第2バスバーについても同様に配置する。

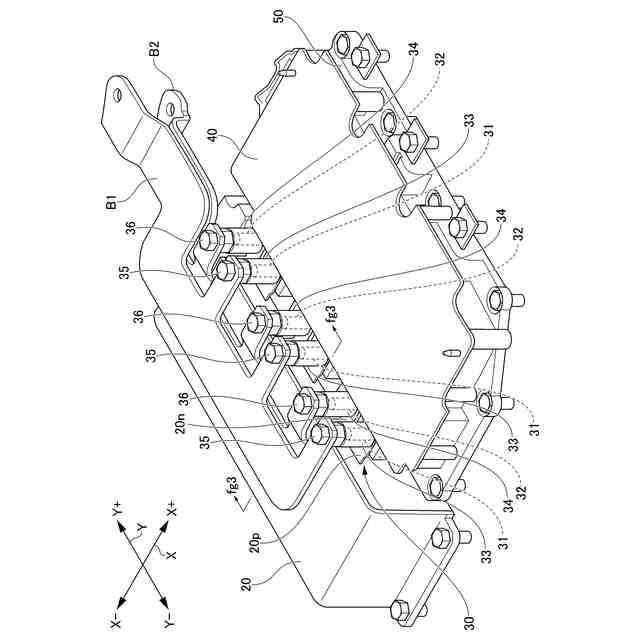

【選択図】図1
特許請求の範囲【請求項１】

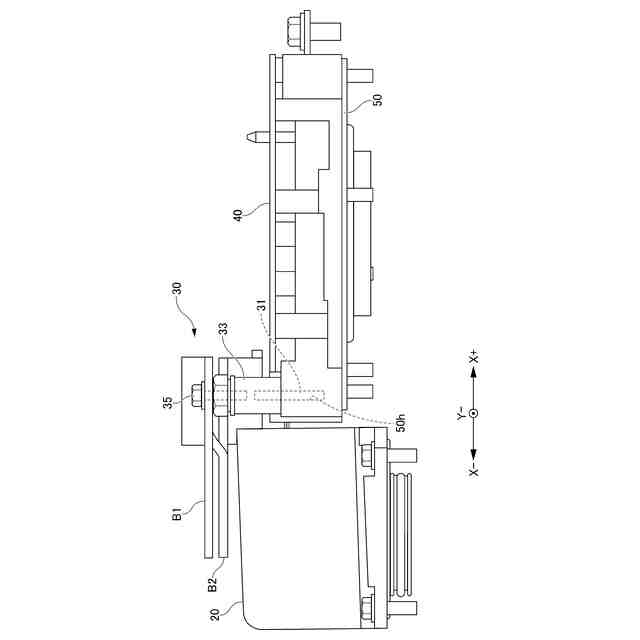

機台の上に搭載されている回路ユニットのプラス端子と、所定のコンデンサユニットのプラス端子と、所定の第１バスバーとを互いに電気的に接続すると共に、前記回路ユニットのマイナス端子と、前記コンデンサユニットのマイナス端子と、所定の第２バスバーとを互いに電気的に接続する電気的接続構造であって、
前記コンデンサユニットの上面は、前記機台の上面よりも高い位置にあり、
前記機台における前記コンデンサユニット側の端部から、それぞれ上方に突出する第１オス螺子および第２オス螺子と、

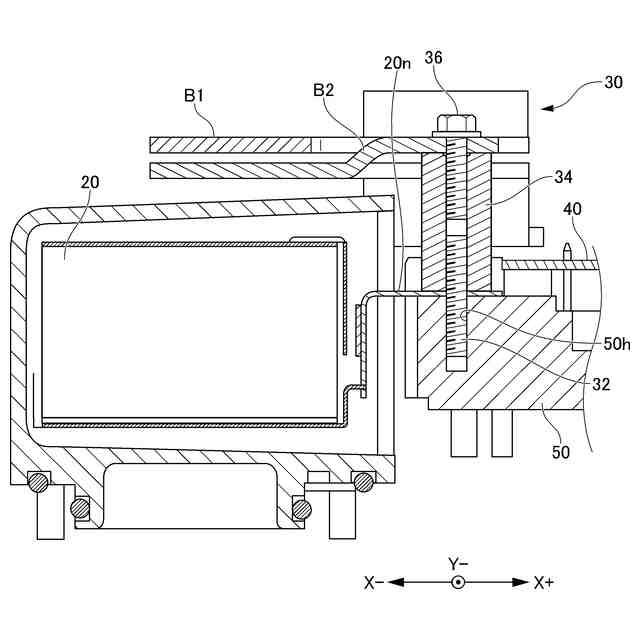

上下両側がメス螺子の導電体であって、下部が前記第１オス螺子に対して螺着されて、前記回路ユニットのプラス端子と前記コンデンサユニットのプラス端子とに、電気的に接続される第１カラーと、
上下両側がメス螺子の導電体であって、下部が前記第２オス螺子に対して螺着されて、前記回路ユニットのマイナス端子と前記コンデンサユニットのマイナス端子とに電気的に接続される第２カラーと、
前記第１カラーの上部に対して前記第１バスバーを、当該第１バスバーが前記コンデンサユニットの上方に位置するように締結して、前記第１カラーに対して前記第１バスバーを電気的に接続する第１螺着部材と、
前記第２カラーの上部に対して前記第２バスバーを、当該第２バスバーが前記コンデンサユニットの上方に位置するように締結して、前記第２カラーに対して前記第２バスバーを電気的に接続する第２螺着部材と、
を備える電気的接続構造。
続きを表示（約 250 文字）【請求項２】
前記第１オス螺子と前記第２オス螺子とは、同一形状の部材であり、
前記第１カラーと前記第２カラーとは、同一形状の部材である
前記第１螺着部材と第２螺着部材とは、同一形状の部材である、
請求項１に記載の電気的接続構造。
【請求項３】

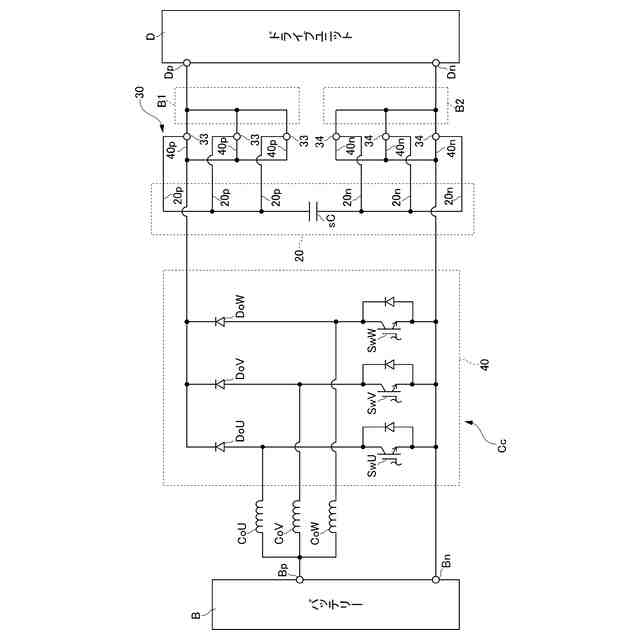

前記回路ユニットは、車両の走行用モータを駆動する駆動回路の一部を備え、
前記コンデンサユニットは、前記駆動回路における平滑コンデンサを備える、
請求項１又は２に記載の電気的接続構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の部材を電気的に接続するための電気的接続構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
電機機器の内部構造の中には、次のように構成されたものがある。すなわち、機台の上に所定の回路ユニットが搭載されている。その回路ユニットのプラス端子は、コンデンサユニットのプラス端子に電気的に接続されている。また、その回路ユニットのマイナス端子は、当該コンデンサユニットのマイナス端子に電気的に接続されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３１９１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この場合において、本発明者は、回路ユニットのプラス端子およびコンデンサユニットのプラス端子に対して、さらに第１バスバーを電気的に接続することを考えた。そして、回路ユニットのマイナス端子およびコンデンサユニットのマイナス端子に対して、さらに第２バスバーを電気的に接続することを考えた。
【０００５】
しかしながら、この場合には、以下に示す課題があることに、発明者らは着目した。コンデンサの高さが回路ユニットの高さよりも低い場合には、無理なくコンデンサの上方に第１バスバーおよび第２バスバーを配置できる。しかしながら、コンデンサユニットの高さが回路ユニットの高さよりも高い場合には、コンデンサユニットの上方に第１バスバーおよび第２バスバーを配置するのが難しい。
【０００６】
この対策としては、回路ユニットとコンデンサユニットとの間に、第１バスバーと第２バスバーとを配置する対策が考えられる。しかしながら、この場合には、回路ユニットからコンデンサユニットまでの距離が増大する。そのことから、回路ユニットとコンデンサユニットとの間での寄生インダクタンスの増大を招き、コンデンサ自身の大型化を招いてしまう。
【０００７】
他方、これら第１バスバーおよび第２バスバーを、コンデンサユニットの上方に強引に配置すると、これら第１バスバーおよび第２バスバーにおける回路ユニット側の端部を、コンデンサユニットの上方から当該回路ユニットの端子まで延在するように折り曲げる必要がある。このことから、第１バスバーおよび第２バスバーの曲げプレス回数が増え、コストアップに繋がる。
【０００８】
本発明は、上記事情に鑑みてなされたものであり、第１バスバーおよび第２バスバーを、コンデンサユニットの上方から回路ユニットの端子まで延在するように折り曲げることなく、コンデンサユニットの上方に配置することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、導電体のカラーを用いれば、上記目的を達成できることを見出して、本発明に至った。本発明は、以下の（１）～（３）の電気的接続構造である。
【００１０】
（１）機台の上に搭載されている回路ユニットのプラス端子と、所定のコンデンサユニットのプラス端子と、所定の第１バスバーとを互いに電気的に接続すると共に、前記回路ユニットのマイナス端子と、前記コンデンサユニットのマイナス端子と、所定の第２バスバーとを互いに電気的に接続する電気的接続構造であって、
前記コンデンサユニットの上面は、前記機台の上面よりも高い位置にあり、
前記機台における前記コンデンサユニット側の端部から、それぞれ上方に突出する第１オス螺子および第２オス螺子と、
上下両側がメス螺子の導電体であって、下部が前記第１オス螺子に対して螺着されて、前記回路ユニットのプラス端子と前記コンデンサユニットのプラス端子とに、電気的に接続される第１カラーと、
上下両側がメス螺子の導電体であって、下部が前記第２オス螺子に対して螺着されて、前記回路ユニットのマイナス端子と前記コンデンサユニットのマイナス端子とに電気的に接続される第２カラーと、
前記第１カラーの上部に対して前記第１バスバーを、当該第１バスバーが前記コンデンサユニットの上方に位置するように締結して、前記第１カラーに対して前記第１バスバーを電気的に接続する第１螺着部材と、
前記第２カラーの上部に対して前記第２バスバーを、当該第２バスバーが前記コンデンサユニットの上方に位置するように締結して、前記第２カラーに対して前記第２バスバーを電気的に接続する第２螺着部材と、
を備える電気的接続構造。
（【００１１】以降は省略されています）
