公開番号2025144474
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044276
出願日2024-03-19
発明の名称保持装置
出願人本田技研工業株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類H01M 50/204 20210101AFI20250925BHJP(基本的電気素子)
要約【課題】所定の位置に向けて水を流し易い保持装置を提供する。
【解決手段】保持装置は、物品(19)が挿抜可能に保持される保持装置(1)において、挿抜方向(B1)に沿って延び、前記物品(19)が上面(52)に載置される載置部材(50)を備え、前記載置部材(50)は、前記挿抜方向(B1)に沿って高低差を有するように配置されており、前記載置部材(50)は、上面視において前記挿抜方向(B1)と直交する方向の両端部に位置して前記挿抜方向(B1)に沿って延びる第1端部(52a)と第2端部(52b)とを備え、前記第1端部(52a)と前記第2端部(52b)との一方は、他方に比べて前記挿抜方向(B1)における長さ(L1、L3)が長い。
【選択図】図5
特許請求の範囲【請求項１】
物品（１９）が挿抜可能に保持される保持装置（１）において、
挿抜方向（Ｂ１）に沿って延び、前記物品（１９）が上面（５２）に載置される載置部材（５０）を備え、
前記載置部材（５０）は、前記挿抜方向（Ｂ１）に沿って高低差を有するように配置されており、
前記載置部材（５０）は、上面視において前記挿抜方向（Ｂ１）と直交する方向の両端部に位置して前記挿抜方向（Ｂ１）に沿って延びる第１端部（５２ａ）と第２端部（５２ｂ）とを備え、
前記第１端部（５２ａ）と前記第２端部（５２ｂ）との一方は、他方に比べて前記挿抜方向（Ｂ１）における長さ（Ｌ１、Ｌ３）が長い、
ことを特徴とする保持装置。
続きを表示（約 980 文字）【請求項２】
前記第１端部（５２ａ）及び前記第２端部（５２ｂ）には、前記載置部材（５０）の上面から立設する第１壁部（５３）及び第２壁部（５４）がそれぞれ設けられている、
ことを特徴とする請求項１に記載の保持装置。
【請求項３】
前記載置部材（５０）は、前記挿抜方向（Ｂ１）における低い側の端部に位置する第３端部（５２ｃ）を備え、
前記第３端部（５２ｃ）には、前記載置部材（５０）の上面（５２）から立設する第３壁部（５５）が設けられている、
ことを特徴とする請求項２に記載の保持装置。
【請求項４】
前記載置部材（５０）には、前記第３端部（５２ｃ）と、前記第１端部（５２ａ）と前記第２端部（５２ｂ）の一方とが交わる位置に、排水部（５８）が設けられる、
ことを特徴とする請求項３に記載の保持装置。
【請求項５】
鉛直方向に延びる流路形成部材（３２、３４）を備え、
前記排水部（５８）は、前記流路形成部材（３２、３４）に連通している、
ことを特徴とする請求項４に記載の保持装置。
【請求項６】
物品（１９）が挿抜可能に収容される収容体（２０）を備え、
前記収容体（２０）は、前記挿抜方向（Ｂ１）の低い側に、前記挿抜方向（Ｂ１）に突出する突出部（２２）を備え、
前記第３壁部（５５）には、前記載置部材（５０）の上面（５２）に対向するように庇部（５６）が形成され、
前記突出部（２２）は、前記庇部（５６）と前記載置部材（５０）との間に配置されている、
ことを特徴とする請求項４または５に記載の保持装置。
【請求項７】
前記庇部（５６）の先端部には、前記第３壁部（５６）から離間するに連れて前記上面（５２）から離間する傾斜部（５９）が形成されている、
ことを特徴とする請求項６に記載の保持装置。
【請求項８】
前記収容体（２０）は、前記挿抜方向（Ｂ１）の低い側に、前記挿抜方向（Ｂ１）に突出する第２の突出部（２２）を備え、
前記庇部（５６）には、前記第２の突出部（２２）が進入可能な切り欠き（６０）が設けられる、
ことを特徴とする請求項７に記載の保持装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、保持装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、物品を保持する保持装置において、内部に進入した雨水等の水を、排水経路を設けることで外部に排出する技術が知られている（例えば、特許文献１参照）。特許文献１には、物品の一例としての蓄電池が挿抜可能に収容されるスロットの下方に、後下がりに傾斜するトレイを設け、スロットの内外を連通する連通路から排出される水をトレイで受ける技術が記載されている。特許文献１では、トレイの後端部で軒樋状に形成され横に延びる梁と、梁に接続される縦樋状に形成される支持柱と、を設け、保持装置内に進入した水を、トレイと梁と支持柱を排水経路として、保持装置の外部へと排出している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５６０９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のようにトレイを単に傾斜させて配置する構成では、保持装置が水平面に対して傾いた状態で設置された場合に、トレイ上の高低差の関係が変わる場合があって、所定の位置に向けて水が流れない恐れがある。
本発明は、上述した事情に鑑みてなされたものであり、所定の位置に向けて水を流し易い保持装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
保持装置は、物品が挿抜可能に保持される保持装置において、挿抜方向に沿って延び、前記物品が上面に載置される載置部材を備え、前記載置部材は、挿抜方向に沿って高低差を有するように配置されており、前記載置部材は、上面視において前記挿抜方向と直交する方向の両端部に位置して前記挿抜方向に沿って延びる第１端部と第２端部とを備え、前記第１端部と前記第２端部との一方は、他方に比べて前記挿抜方向における長さが長い、ことを特徴とする。
【発明の効果】
【０００６】
本発明によれば、所定の位置に向けて水を流し易い保持装置を提供することができる。
【図面の簡単な説明】
【０００７】
保持装置の斜視図である。

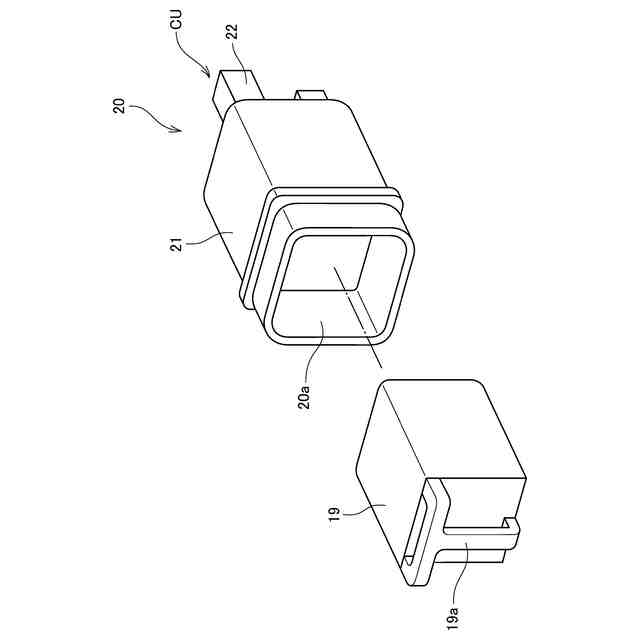

収容体の斜視図である。

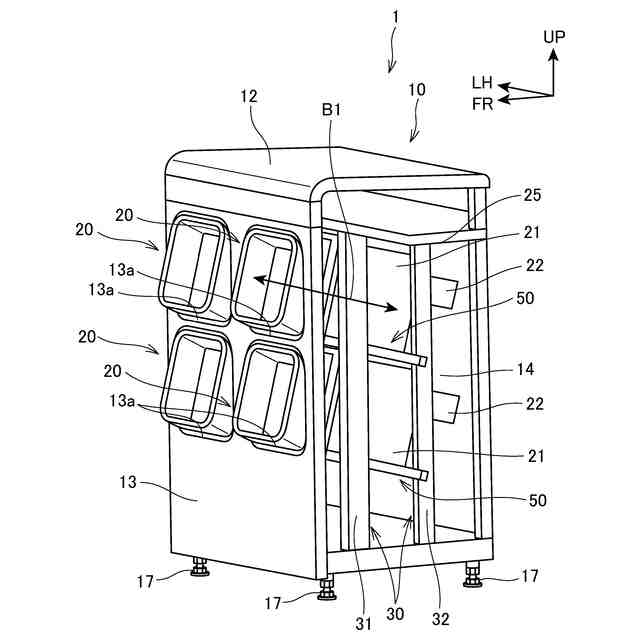

右板部を外した保持装置の斜視図である。

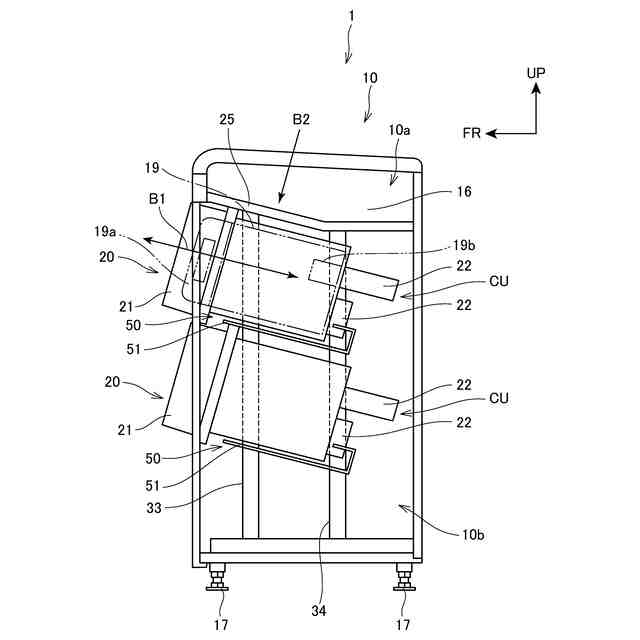

保持装置の縦断面図である。

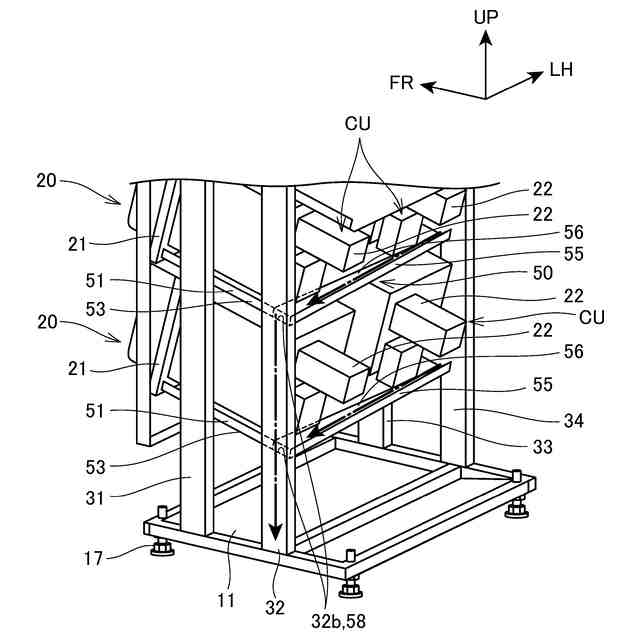

保持装置の要部拡大図である。

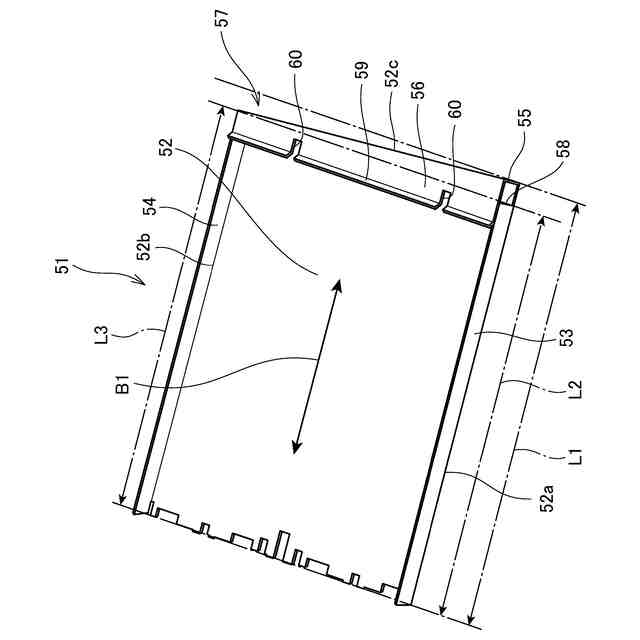

トレイの要部拡大図である。

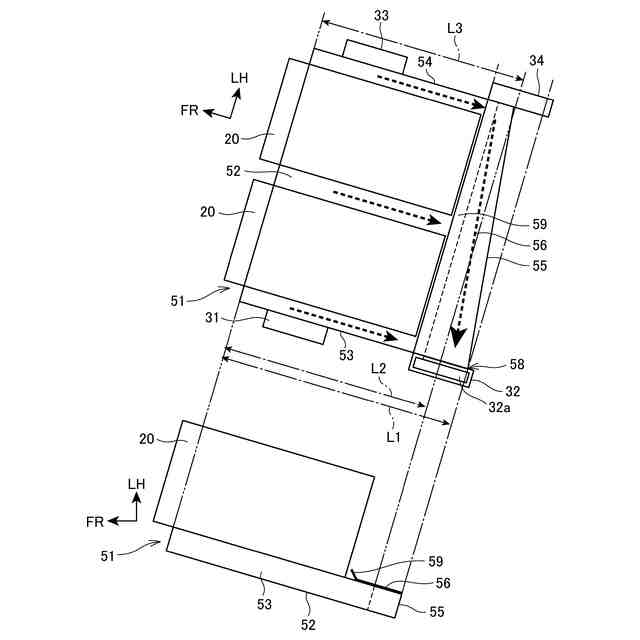

トレイとスロットとの関係を示す模式図であり、上方側から見た状態と側方から見た状態との関係を示す図である。

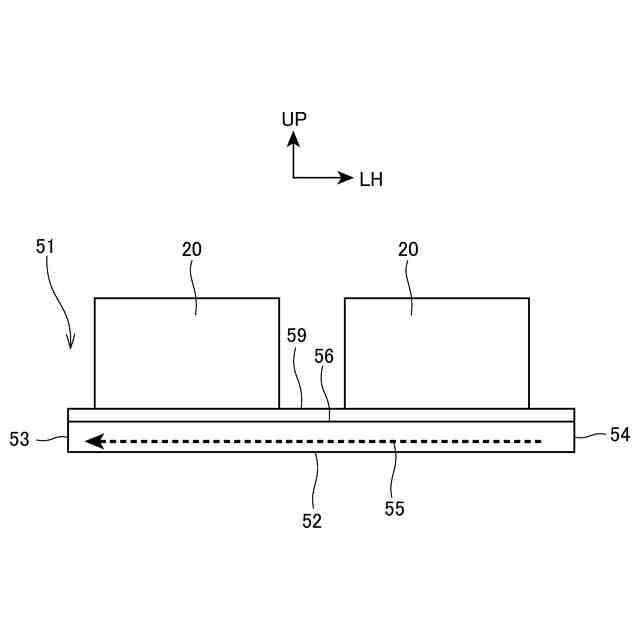

トレイとスロットとの関係を示す模式図であり、挿抜方向視を示す図である。

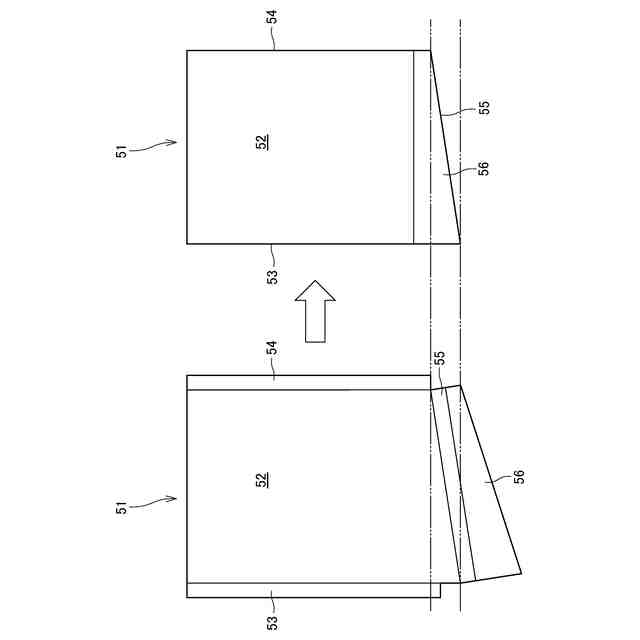

トレイの展開図とトレイを組み立てた状態を示す図である。
保持装置の要部拡大図である。
保持装置の要部拡大図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施の形態について説明する。なお、説明中、前後左右および上下といった方向の記載は、特に記載がなければ図１の保持装置に対する方向と同一とする。また、各図に示す符号ＦＲは保持装置前方を示し、符号ＵＰは保持装置上方を示し、符号ＬＨは保持装置左方を示す。
【０００９】
［実施の形態］

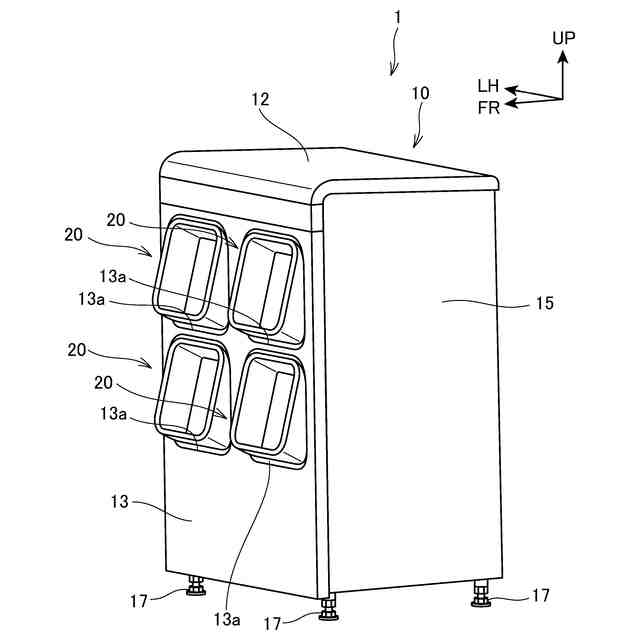

図１は、保持装置１の斜視図であり、保持装置１全体を右前方から見た図である。
保持装置１は、複数のバッテリ（物品）１９を保持する。保持装置１は、バッテリ１９を充電可能に構成されている。本実施の形態のバッテリ１９は、ユーザによって持ち運ぶことが可能であり、例えば、電動車両（四輪車、三輪車、二輪車）、芝刈り機、農作業機等の作業機に着脱可能に構成されている。本実施の形態のバッテリ１９は、外観直方体状のＭＰＰ（ＭｏｂｉｌｅＰｏｗｅｒＰａｃｋ）である。バッテリ１９は、ハンドル１９ａの反対側にバッテリ端子１９ｂ（図４参照）を備える。
【００１０】
保持装置１は、略直方体形状の筐体１０を備える。筐体１０は、底板部１１（図５参照）と、底板部１１の前後左右に設けられる側板部１３、１４、１５、１６（側板部１４は、図３参照、側板部１６は図４参照）と、側板部１３、１４、１５、１６の上方の天板部１２と、を有する。前後左右の側板部１３、１４、１５、１６は、前板部１３、後板部１４（図３参照）、右板部１５、左板部１６（図４参照）とも称する。底板部１１の下側には、脚部１７が設けられる。脚部１７は、底板部１１の四隅にそれぞれ設けられる。
（【００１１】以降は省略されています）
