公開番号2025143150
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042929
出願日2024-03-18
発明の名称保管装置
出願人本田技研工業株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類H01M 50/204 20210101AFI20250924BHJP(基本的電気素子)
要約【課題】収容部の底面上の水の滞留を抑制し易くできる保管装置を提供する。
【解決手段】保管装置は、蓄電池(2)が着脱可能に収容される収容部(3)を備える保管装置において、前記収容部(3)の底面(54)は、前記蓄電池(2)が収容された状態において、前記蓄電池(2)と接触する支持部(54e、54f、54g、54i)と、所定の方向に沿って高低差を有し前記蓄電池(2)とは接触しない非支持部(54a)と、を備える。

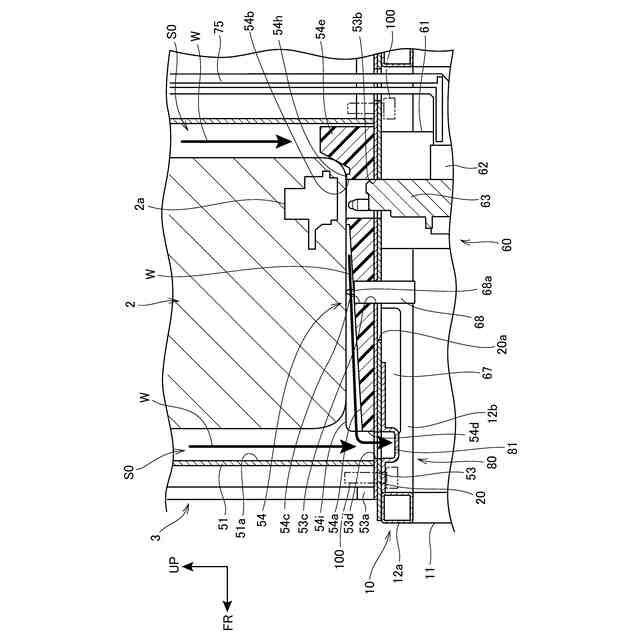

【選択図】図7
特許請求の範囲【請求項１】
蓄電池（２）が着脱可能に収容される収容部（３）を備える保管装置において、
前記収容部（３）の底面（５４）は、前記蓄電池（２）が収容された状態において、前記蓄電池（２）と接触する支持部（５４ｅ、５４ｆ、５４ｇ、５４ｉ）と、所定の方向に沿って高低差を有し前記蓄電池（２）とは接触しない非支持部（５４ａ）と、を備える
ことを特徴とする保管装置。
続きを表示（約 690 文字）【請求項２】
前記支持部（５４ｅ、５４ｆ、５４ｇ、５４ｉ）は、前記所定の方向に沿って延びる複数の突状部（５４ｉ）を備えている
ことを特徴とする請求項１に記載の保管装置。
【請求項３】
隣り合う前記突状部（５４ｉ）の間に前記非支持部（５４ａ）が配置されている
ことを特徴とする請求項２に記載の保管装置。
【請求項４】
前記収容部（３）には、前記底面（５４）と向かい合う位置に、前記蓄電池（２）が挿入可能な開口部（５２ａ）が設けられている
ことを特徴とする請求項１から３のいずれかに記載の保管装置。
【請求項５】
前記底面（５４）は、弾性部材によって形成されている
ことを特徴とする請求項１から３のいずれかに記載の保管装置。
【請求項６】
前記蓄電池（２）と、内部機器（３０）とを電気的に接続する接続部材（６３）を備え、
前記底面（５４）には、前記接続部材（６３）が配置される第２の開口部（５４ｂ）が設けられている
ことを特徴とする請求項１から３のいずれかに記載の保管装置。
【請求項７】
前記第２の開口部（５４ｂ）の周囲には、前記底面（５４）の一部が高さ方向に突出して形成された壁部（５４ｈ）が設けられている
ことを特徴とする請求項６に記載の保管装置。
【請求項８】
前記底面（５４）には、高さ方向で低い側の位置に排水口（５４ｄ）が形成されている
ことを特徴とする請求項１から３のいずれかに記載の保管装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、保管装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、蓄電池を保管する際に充電する保管装置が知られている（例えば、特許文献１、２参照）。
特許文献１には、移動可能に構成された容器状のバッテリトレイに、蓄電池としてのモバイルバッテリが着脱可能に装着される構成が記載されている。特許文献１に記載のバッテリトレイは、底部は平坦に形成されており、装着時には傾斜状態とされ、充電時には水平状態とされる。特許文献１のバッテリトレイには、バッテリトレイの側面に水抜け穴が設けられており、バッテリトレイが傾斜した場合に排水可能な構成が開示される。
特許文献２には、バッテリが挿抜されるスロットルモジュールが水平方向に対して傾斜して設けられた保管装置が開示される。特許文献２では、略筒状のスロットの下側の側面や、スロットの一端側を塞ぐボトムカバーに、水抜け穴を設けている。特許文献２のボトムカバーの内面は平坦に形成されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／０４９６２２号
国際公開第２０２２／０７５４３０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１、２に記載の保管装置では、バッテリの挿入方向の奥端が、スロットの平坦な底面と当接する構成であるため、バッテリの挿入方向の奥端とスロットの底面との間に隙間が形成され難い。よって、底面上に水が流れた場合には、底面上に水が滞留する虞がある。
本発明は、上述した事情に鑑みてなされたものであり、収容部の底面上の水の滞留を抑制し易くできる保管装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
保管装置は、蓄電池が着脱可能に収容される収容部を備える保管装置において、前記収容部の底面は、前記蓄電池が収容された状態において、前記蓄電池と接触する支持部と、所定の方向に沿って高低差を有し前記蓄電池とは接触しない非支持部と、を備えることを特徴とする。
【発明の効果】
【０００６】
収容部の底面上の水の滞留を抑制し易くできる保管装置を提供することができる。
【図面の簡単な説明】
【０００７】
実施の形態に係る保管装置の分解斜視図である。

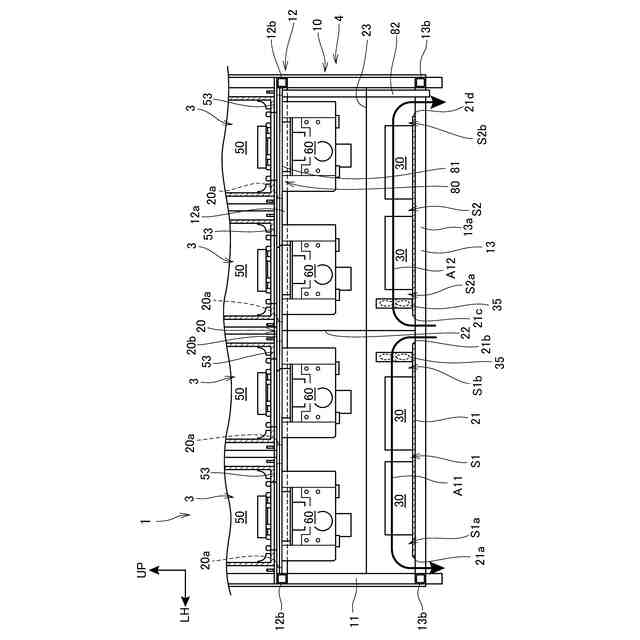

実施の形態に係る保管装置の下端部を示す正面図である。

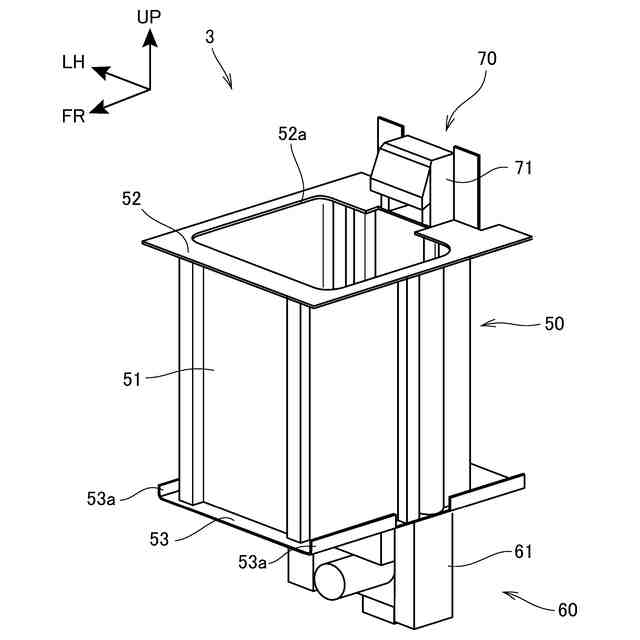

収容スロットの斜視図である。

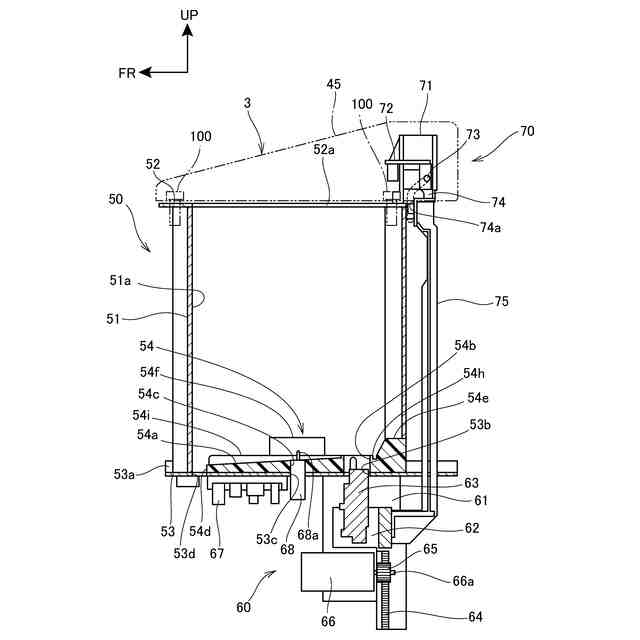

収容スロットの断面図である。

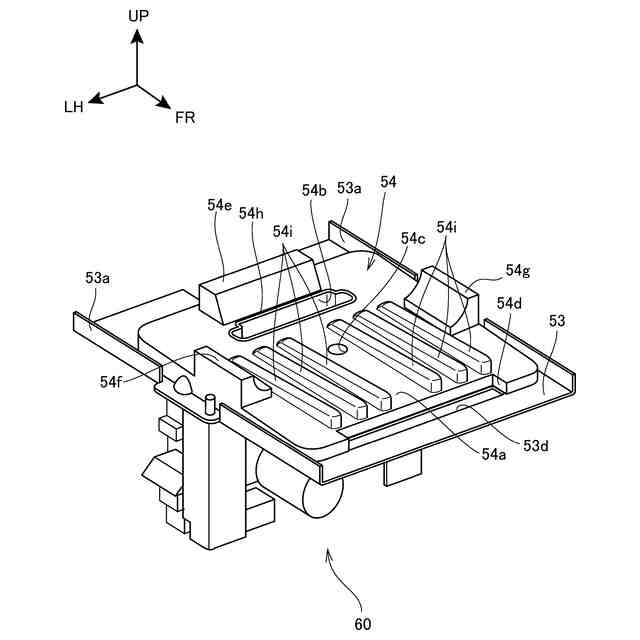

収容スロットの底面部材の周辺部を示す斜視図である。
図４の斜視図に対応する図である。

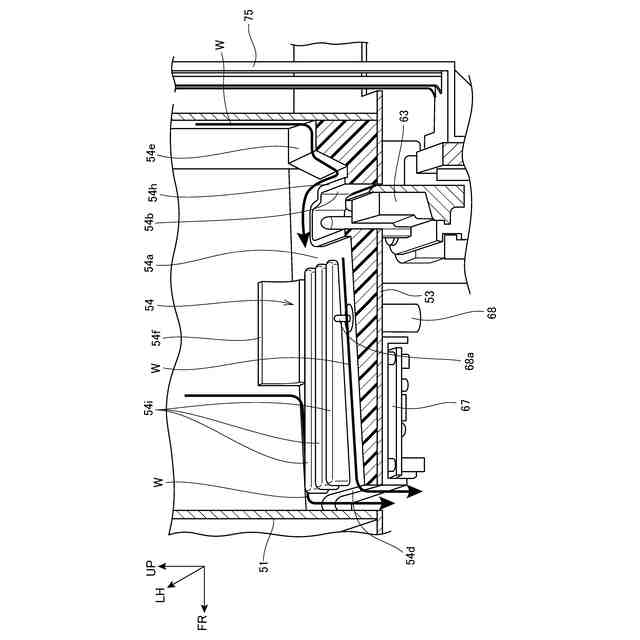

収容スロットの下部の縦断面図である。

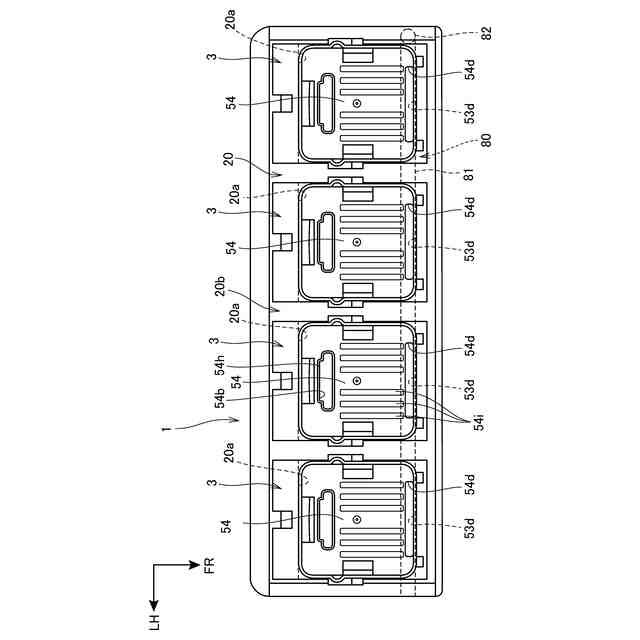

実施の形態に係る保管装置の横断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施の形態について説明する。図において、符号ＦＲは前方を示し、符号ＵＰは上方を示し、符号ＬＨは左方を示す。
【０００９】
［実施の形態］

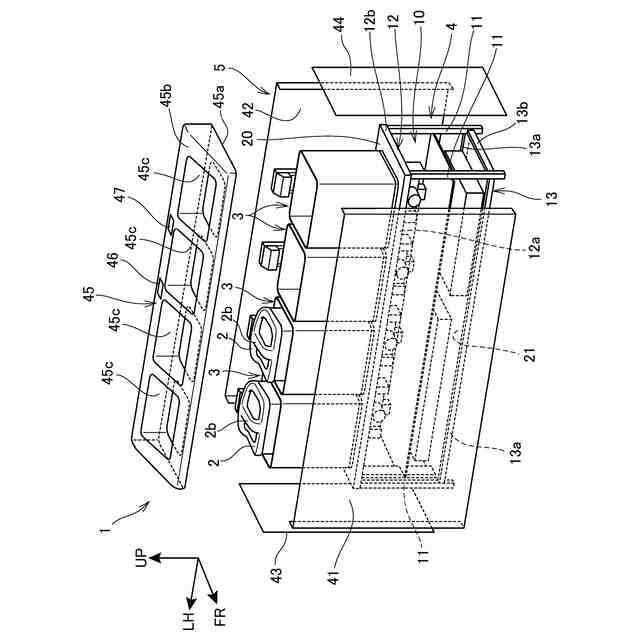

図１は、実施の形態に係る保管装置１の分解斜視図である。
保管装置１は、外観略直方体状に形成されたバッテリ（蓄電池）２を保管する装置である。保管装置１は、保管時にバッテリ２を充電可能に構成される。保管装置１は、バッテリ２を着脱可能に収容する複数の収容スロット（収容部）３と、複数の収容スロット３が固定される搭載フレーム４と、複数の収容スロット３と搭載フレーム４とを収容する筐体５と、を有する。バッテリ２は、外観略直方体形状の一側に握り部２ｂを備え、外観略直方体形状の他側にバッテリ端子２ａ（図７参照）を備える。バッテリ２は、ユーザによって持ち運ぶことが可能であり、例えば、電動車両（四輪車、三輪車、二輪車）、芝刈り機、農作業機等の作業機に着脱可能に構成されている。バッテリ２は、ＭＰＰ（ＭｏｂｉｌｅＰｏｗｅｒＰａｃｋ）である。
【００１０】
本実施の形態の保管装置１は、複数の収容スロット３が左右方向に沿って並べて載置された横置き、および、複数の収容スロット３が上下方向に並べて載置された縦置きが可能に構成される。以下、特に記載がなければ、横置きの保管装置１について説明する。
（【００１１】以降は省略されています）
