公開番号2025143831
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043283
出願日2024-03-19
発明の名称バッテリ
出願人本田技研工業株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類H01M 50/291 20210101AFI20250925BHJP(基本的電気素子)
要約【課題】部品回収時の手間や工数を低減でき、バッテリの部品の再利用が容易なバッテリを提供する。
【解決手段】バッテリは、複数のバッテリセル(21)と、複数の前記バッテリセル(21)を収容する筐体(3)であって複数の前記バッテリセル(21)が固定された固定面(11a)を備える筐体(3)と、を有するバッテリにおいて、前記バッテリセル(21)の間に配置され、前記固定面(11a)から前記バッテリセル(21)の長手方向に延びるセパレータ(40、50、240、250、340、350)を備え、前記固定面(11a)に沿った平面方向に、前記セパレータ(40、50、240、250、340、350)を溶解する溶剤(100)が通過可能な溶剤通過部(S)が形成されている。
【選択図】図12
特許請求の範囲【請求項１】
複数のバッテリセル（２１）と、複数の前記バッテリセル（２１）を収容する筐体（３）であって複数の前記バッテリセル（２１）が固定された固定面（１１ａ）を備える筐体（３）と、を有するバッテリにおいて、
前記バッテリセル（２１）の間に配置され、前記固定面（１１ａ）から前記バッテリセル（２１）の長手方向に延びるセパレータ（４０、５０、２４０、２５０、３４０、３５０）を備え、
前記固定面（１１ａ）に沿った平面方向に、前記セパレータ（４０、５０、２４０、２５０、３４０、３５０）を溶解する溶剤（１００）が通過可能な溶剤通過部（Ｓ）が形成されていることを特徴とする、
バッテリ。
続きを表示（約 660 文字）【請求項２】
前記セパレータ（４０、５０、２４０、２５０、３４０、３５０）の高さ（Ｈ２）は、前記バッテリセル（２１）の高さ（Ｈ１）よりも低く、
前記溶剤通過部（Ｓ）は、前記セパレータ（４０、５０、２４０、２５０、３４０、３５０）よりも上方に形成される上側溶剤通過部（Ｓ２）を含むことを特徴とする、
請求項１に記載のバッテリ。
【請求項３】
前記溶剤通過部（Ｓ）は、前記セパレータ（４０、５０、２４０、２５０、３４０、３５０）と前記筐体（３）との間に形成される固定側溶剤通過部（Ｓ１）を含むことを特徴とする、
請求項１または２に記載のバッテリ。
【請求項４】
前記溶剤通過部（Ｓ）は、前記セパレータ（２４０、２５０）を貫通する孔部（Ｓ３）を含むことを特徴とする、
請求項１または２に記載のバッテリ。
【請求項５】
前記セパレータ（３４０、３５０）は、前記セパレータ（３４０、３５０）の長手方向に間隔（Ｓ４）をあけて配置され、
前記溶剤通過部（Ｓ）は、前記間隔（Ｓ４）を含むことを特徴とする、
請求項１または２に記載のバッテリ。
【請求項６】
前記セパレータ（４０、５０、２４０、２５０、３４０、３５０）の長手方向の幅内に、前記筐体（３）に固定されて前記セパレータ（４０、５０、２４０、２５０、３４０、３５０）を支持する柱部材（６０）が設けられることを特徴とする、
請求項１または２に記載のバッテリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
近年、廃棄物の発生防止、削減、再生利用及び再利用により、廃棄物の発生の大幅な削減に向けた取り組みが活発化している。この実現に向けて、バッテリの部品の再利用に関する研究開発が行われている。
このようなバッテリの部品の再利用に関する技術として、特許文献１には、バッテリセルが底板に接着剤によって接着されたバッテリにおいて、底板に取り付けられた冷却路にヒータで熱せられた熱媒油を流すことにより、バッテリセルと底板との間の接着剤を軟化させてバッテリセルを取り出すことが開示される。
【先行技術文献】
【特許文献】
【０００３】
中国特許出願公開第１１６４８７７３９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、バッテリの部品の再利用に関する技術においては、バッテリは、底板とバッテリセルとを接続する接着剤以外にも、バッテリセル同士の接触を防止してバッテリセル間の絶縁状態を保つために設けられるセルホルダなど、様々な部品が含まれている。バッテリの分解の方法として、バッテリを溶剤に漬けることにより、セルホルダ等の溶解対象部品を溶解させることで、バッテリセル等の回収したい部品を取り出すことが検討されている。しかしながら、セルホルダでは、溶解の手間や工数を低減できず、バッテリの部品の再利用が容易でないことが課題である。
本発明は、上述した事情に鑑みてなされたものであり、部品回収時の手間や工数を低減でき、バッテリの部品の再利用が容易なバッテリを提供することを目的とする。そして、延いては廃棄物の発生の大幅な削減に寄与するものである。
【課題を解決するための手段】
【０００５】
バッテリは、複数のバッテリセルと、複数の前記バッテリセルを収容する筐体であって複数の前記バッテリセルが固定された固定面を備える筐体と、を有するバッテリにおいて、前記バッテリセルの間に配置され、前記固定面から前記バッテリセルの長手方向に延びるセパレータを備え、前記固定面に沿った平面方向に、前記セパレータを溶解する溶剤が通過可能な溶剤通過部が形成されていることを特徴とする。
【発明の効果】
【０００６】
部品回収時の手間や工数を低減でき、バッテリの部品の再利用が容易なバッテリを提供することができる。そして、延いては廃棄物の発生の大幅な削減に寄与することができる。
【図面の簡単な説明】
【０００７】
第１の実施の形態に係るバッテリユニットの斜視図である。
第１の実施の形態に係るバッテリユニットの平面図である。

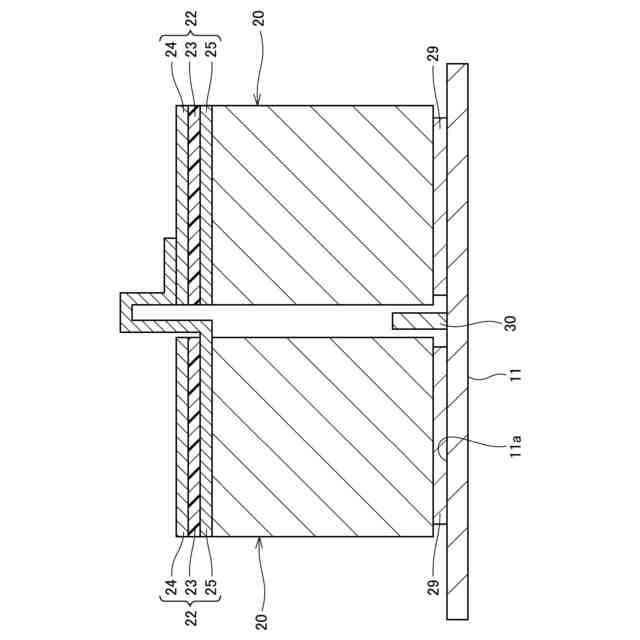

第１の実施の形態に係るバッテリ本体のセルコンプの模式図である。

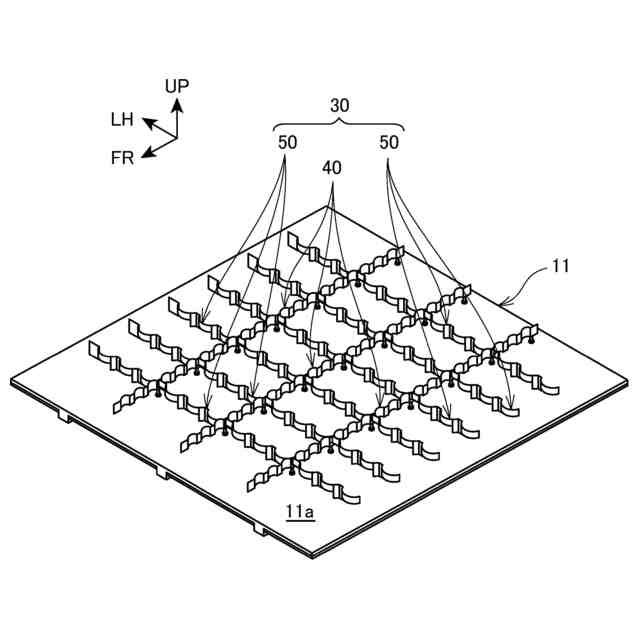

バッテリケースの底面部と格子セパレータとの斜視図である。
バッテリケースの底面部と格子セパレータとの分解斜視図である。

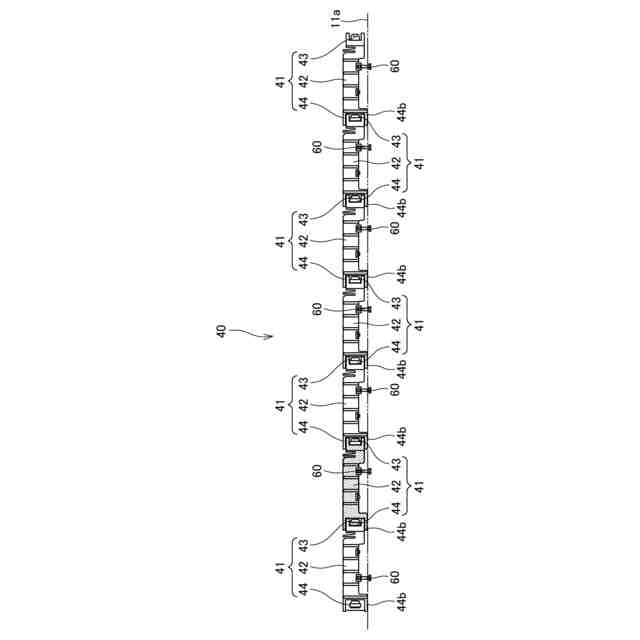

第１セパレータの側面図である。

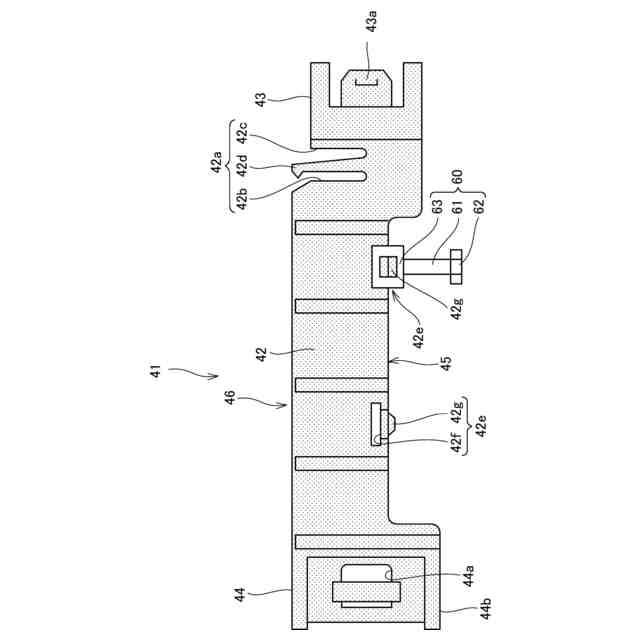

第１セパレータの第１セパレータ要素の側面図である。

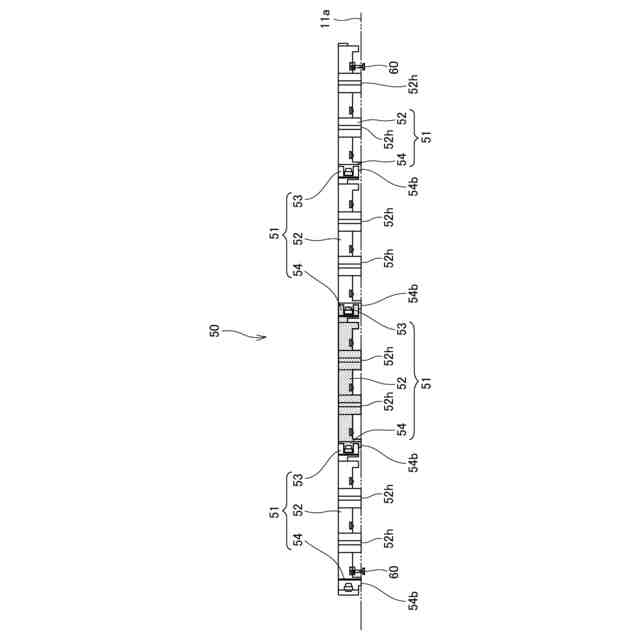

第２セパレータの側面図である。
第２セパレータの第２セパレータ要素の側面図である。
格子セパレータのセパレータ係合部とセパレータ差込溝の周辺部を示す斜視図である。
格子セパレータの柱部材の周辺部を示す要部斜視断面図である。
第１の実施の形態に係る格子セパレータとセルと底面部との関係を示す図である。
バッテリユニットの分解時の説明図である。
従来のセルコンプの説明図である。
第２の実施の形態に係る格子セパレータとセルと底面部との関係を示す図である。
第３の実施の形態に係る格子セパレータとセルと底面部との関係を示す図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施の形態について説明する。図において、符号ＦＲは前方を示し、符号ＵＰは上方を示し、符号ＬＨは左方を示す。
【０００９】
［第１の実施の形態］

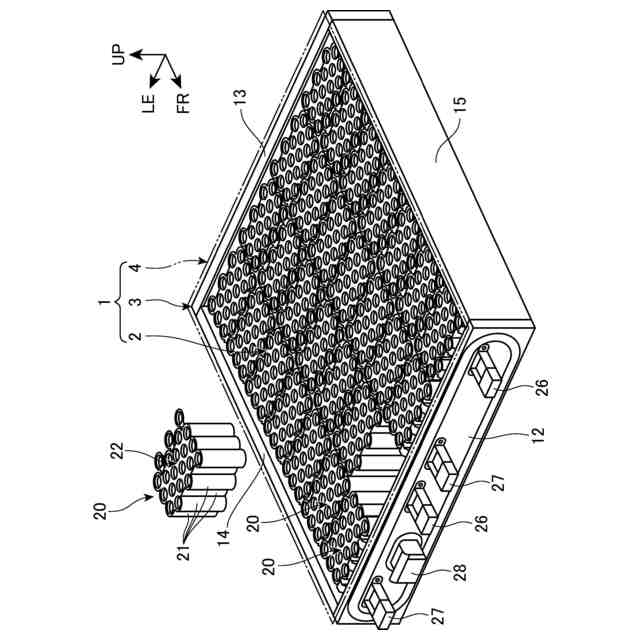

図１は、第１の実施の形態に係るバッテリユニット１の斜視図である。図２は、第１の実施の形態に係るバッテリユニット１の平面図である。図３は、第１の実施の形態に係るバッテリ本体２のセルコンプ２０の模式図である。
バッテリユニット（バッテリ）１は、バッテリ本体２と、バッテリ本体２を収容するバッテリケース３と、バッテリケース３を閉塞するバッテリカバー４と、を有する。
バッテリケース３は、矩形板状の底面部１１（図２参照）と、底面部１１の前後左右に設けられた略板状の前面部１２、後面部１３、左面部１４、右面部１５、を有する。
【００１０】
底面部１１には、複数のセルコンプ２０が固定される。セルコンプ２０は、所定個数のセル（バッテリセル）２１がユニット化された部材である。セル２１は、円柱状である。本実施の形態では、セル２１の長手方向を軸方向と称する。セル２１は、軸方向一端に正極（正の電極）２１ａ（図１２参照）と、負極（負の電極）２１ｂ（図１２参照）と、を有する。より詳細には、セル２１は、軸方向一端において軸中心に正極２１ａが設けられる。また、セル２１は、正極２１ａから径方向に離間した周囲に負極２１ｂが設けられる。本実施の形態では、セル２１は、軸方向が上下方向となるように配置される。セル２１は、上下方向に直交する方向に隣り合って配置される。セル２１は、上下方向（軸方向）に直交する前後方向（第１方向）および左右方向（第２方向）に隣り合って配置される。第二方向は、第一方向に交差する方向である。
（【００１１】以降は省略されています）
