公開番号2025135392
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033212
出願日2024-03-05
発明の名称磁気ヘッド、及び、磁気記録装置
出願人株式会社東芝
代理人弁理士法人iX
主分類G11B 5/31 20060101AFI20250910BHJP(情報記憶)
要約【課題】特性の向上が可能な磁気ヘッド、及び、磁気記録装置を提供する。
【解決手段】実施形態によれば、磁気ヘッドは、媒体対向面を含む再生部を含む。再生部は、第1～第4シールド、及び第1磁性部材を含む。第3シールドは、第1領域と、第1他領域と、第1中間領域と、を含む。第1領域は、第2方向において第1他領域と第1磁性部材との間に設けられる。第1中間領域は、第2方向において第1他領域と第1領域との間に設けられる。第1領域の第3方向における第1領域長は、第1他領域の第3方向における第1他領域長よりも短い。第3方向は、前記媒体対向面と交差する。第1領域の第2方向における第1幅は、第1磁性部材の第2方向における第1磁性部材幅の1/2以上である。
【選択図】図1

特許請求の範囲【請求項１】
媒体対向面を含む再生部を備え、
前記再生部は、
第１シールドと、
第２シールドであって、前記第１シールドから前記第２シールドへの第１方向は、前記媒体対向面に沿う、前記第２シールドと、
第３シールドと、
第４シールドであって、前記第３シールドから前記第４シールドへの第２方向は、前記媒体対向面に沿い、前記第１方向と交差した、前記第４シールドと、
前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられた第１磁性部材と、
を含み、
前記第３シールドは、第１領域と、第１他領域と、第１中間領域と、を含み、
前記第１領域は、前記第２方向において前記第１他領域と前記第１磁性部材との間に設けられ、
前記第１中間領域は、前記第２方向において前記第１他領域と前記第１領域との間に設けられ、
前記第１領域の第３方向における第１領域長は、前記第１他領域の前記第３方向における第１他領域長よりも短く、
前記第３方向は、前記媒体対向面と交差し、
前記第１中間領域の前記第３方向における第１中間長は前記第２方向において変化し、
前記第１領域の前記第２方向における第１幅は、前記第１磁性部材の前記第２方向における第１磁性部材幅の１／２以上である、磁気ヘッド。
続きを表示（約 1,400 文字）【請求項２】
前記第１幅は、前記第１領域長よりも長い、請求項１に記載の磁気ヘッド。
【請求項３】
前記第４シールドは、第２領域と、第２他領域と、第２中間領域と、を含み、
前記第２領域は、前記第２方向において前記第１磁性部材と前記第２他領域との間に設けられ、
前記第２中間領域は、前記第２方向において前記第２領域と前記第２他領域との間に設けられ、
前記第２領域の前記第３方向における第２領域長は、前記第２他領域の前記第３方向における第２他領域長よりも短く、
前記第２中間領域の前記第３方向における第２中間長は前記第２方向において変化し、
前記第２領域の前記第２方向における第２幅は、前記第１磁性部材幅の１／２以上である、請求項１に記載の磁気ヘッド。
【請求項４】
前記第１方向及び前記第３方向を含む第１平面における断面における前記第３シールドの第３シールド形状は、前記断面における前記第４シールドの第４シールド形状と、第１線に対して線対称であり、
前記第１線は、前記第１磁性部材の前記第２方向における中心を通り、前記第３方向に沿う、請求項１に記載の磁気ヘッド。
【請求項５】
前記第１領域長は、前記第１磁性部材の前記第３方向における第１磁性部材長よりも長い、請求項１～４のいずれか１つに記載の磁気ヘッド。
【請求項６】
前記再生部は、第２磁性部材をさらに含み、
前記第２磁性部材の前記第２方向における位置は、前記第３シールドの前記第２方向における位置と、前記第４シールドの前記第２方向における位置と、の間にあり、
前記第１磁性部材から前記第２磁性部材への方向は、前記第３方向に沿う、請求項１に記載の磁気ヘッド。
【請求項７】
前記再生部は、
前記第２方向において、前記第３シールドと前記第１磁性部材との間に設けられた第３シールド側導電部材と、
前記第２方向において、前記第１磁性部材と前記第４シールドとの間に設けられた第４シールド側導電部材と、
をさらに含み、
前記第３シールド側導電部材及び前記第４シールド側導電部材の少なくともいずれかは、Ｔａ、Ｐｔ、Ｗ、Ｉｒ、Ｃｒ、Ｔｂよりなる群から選択された少なくとも１つを含む、請求項１に記載の磁気ヘッド。
【請求項８】
前記再生部は、
前記第１シールドと電気的に接続された第１端子と、
前記第２シールドと電気的に接続された第２端子と、
前記第３シールドと電気的に接続された第３端子と、
前記第４シールドと電気的に接続された第４端子と、
をさらに含む、請求項１に記載の磁気ヘッド。
【請求項９】
請求項８に記載の磁気ヘッドと、
前記媒体対向面と対向する磁気記録媒体と、
を備え、
前記再生部は、前記磁気記録媒体に記録された情報を再生可能である、磁気記録装置。
【請求項１０】
第１回路と、
第２回路と、
をさらに備え、
前記第１回路は、前記第３端子と前記第４端子との間に電流を供給するよう構成され、
前記第２回路は、前記第１端子と前記第２端子との間の電圧を検出するよう構成され、
前記電圧は、前記磁気記録媒体に記録された磁化状態に応じて変化するように構成された、請求項９に記載の磁気記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ヘッド、及び、磁気記録装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
磁性層を用いた磁気センサを含む磁気ヘッドを用いて、ＨＤＤ（Hard Disk Drive）などの磁気記録媒体に記録された情報が再生される。磁気ヘッドにおいて、特性の向上が望まれる。
【先行技術文献】
【非特許文献】
【０００３】
Applied Physics Letters, "Perspective on nanoscale magnetic sensors using giant anomalous Hall effect in topological magnetic materials for read head application in magnetic recording", Tomoya Nakatani, Prabhanjan D. Kulkarni, Hirofumi Suto, Keisuke Masuda, Hitoshi Iwasaki, Yuya Sakuraba, 124, 070501 (2024)
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、特性の向上が可能な磁気ヘッド、及び、磁気記録装置を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、磁気ヘッドは、媒体対向面を含む再生部を含む。前記再生部は、第１シールド、第２シールド、第３シールド、第４シールド及び第１磁性部材を含む。前記第１シールドから前記第２シールドへの第１方向は、前記媒体対向面に沿う。前記第３シールドから前記第４シールドへの第２方向は、前記媒体対向面に沿い、前記第１方向と交差する。前記第１磁性部材は、前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられる。前記第３シールドは、第１領域と、第１他領域と、第１中間領域と、を含む。前記第１領域は、前記第２方向において前記第１他領域と前記第１磁性部材との間に設けられる。前記第１中間領域は、前記第２方向において前記第１他領域と前記第１領域との間に設けられる。前記第１領域の第３方向における第１領域長は、前記第１他領域の前記第３方向における第１他領域長よりも短い。前記第３方向は、前記媒体対向面と交差する。前記第１中間領域の前記第３方向における第１中間長は前記第２方向において変化する。前記第１領域の前記第２方向における第１幅は、前記第１磁性部材の前記第２方向における第１磁性部材幅の１／２以上である。
【図面の簡単な説明】
【０００６】
図１は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図２は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図３は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。

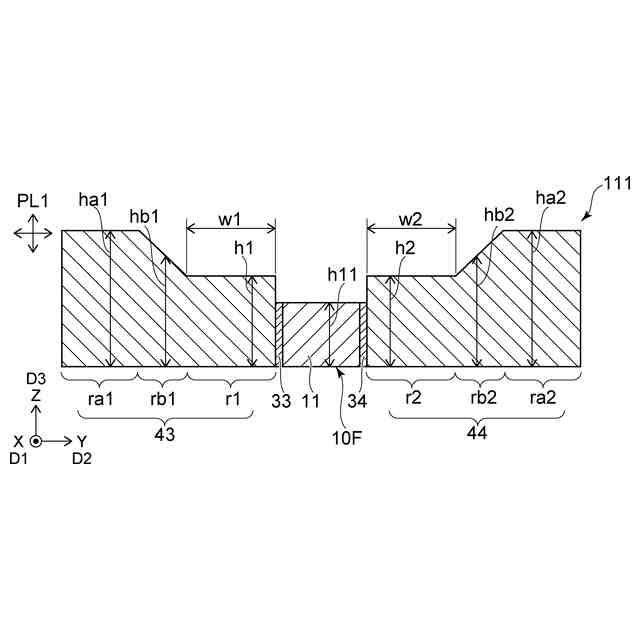

図４は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

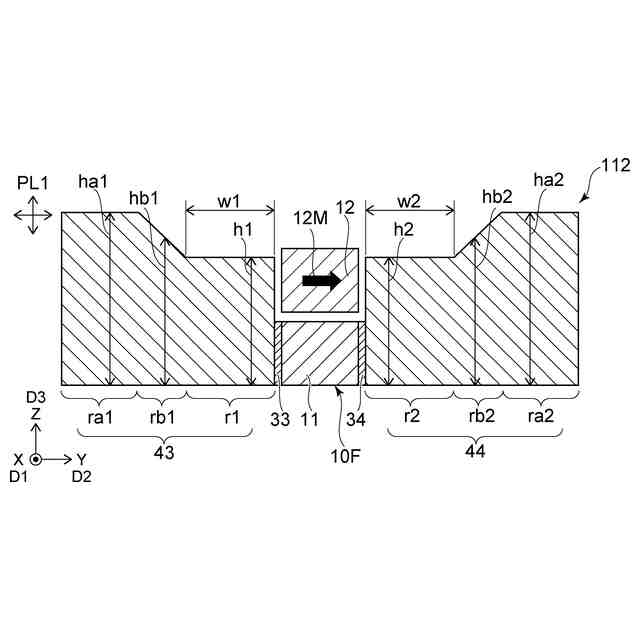

図５は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

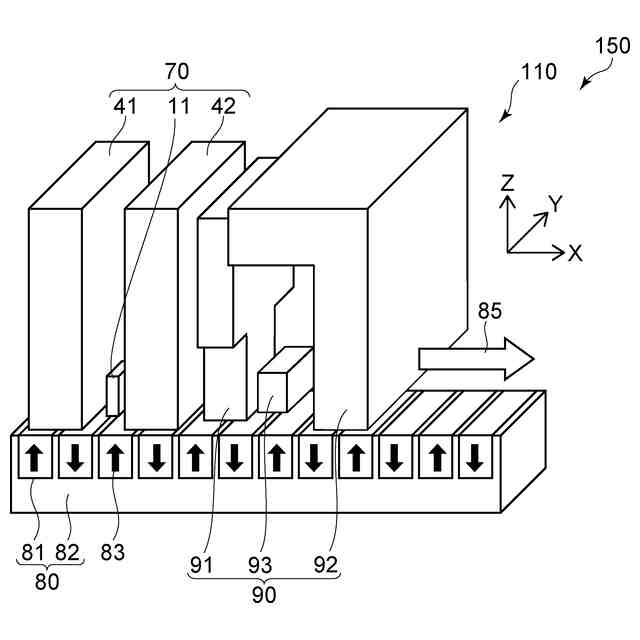

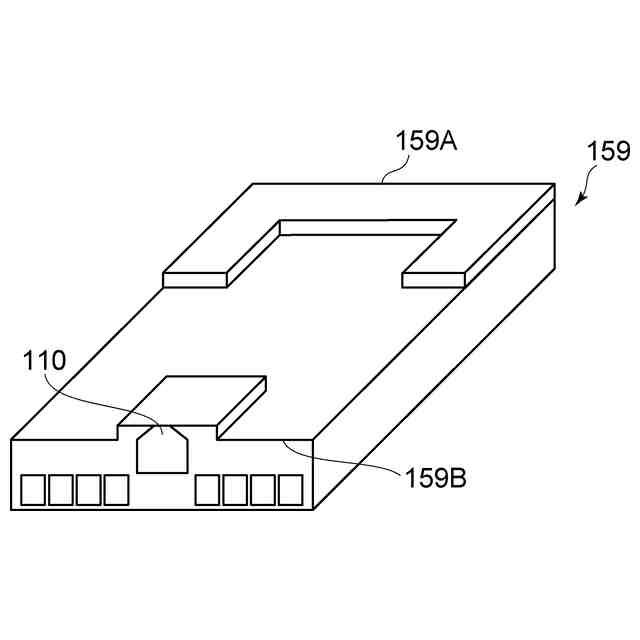

図６は、第２実施形態に係る磁気ヘッド及び磁気記録装置を例示する模式的斜視図である。
図７は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。

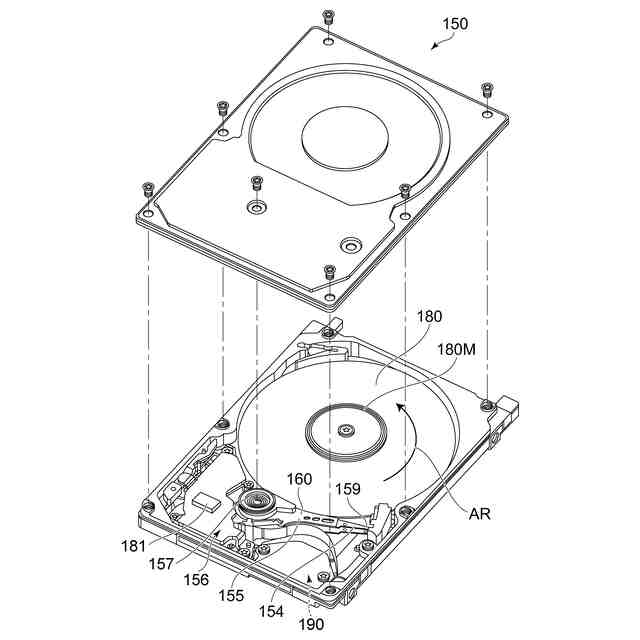

図８は、実施形態に係る磁気記録装置を例示する模式的斜視図である。

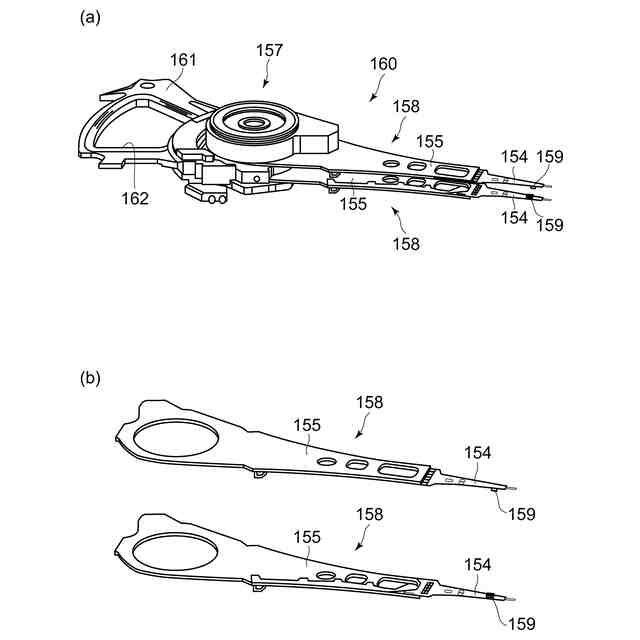

図９（ａ）及び図９（ｂ）は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）

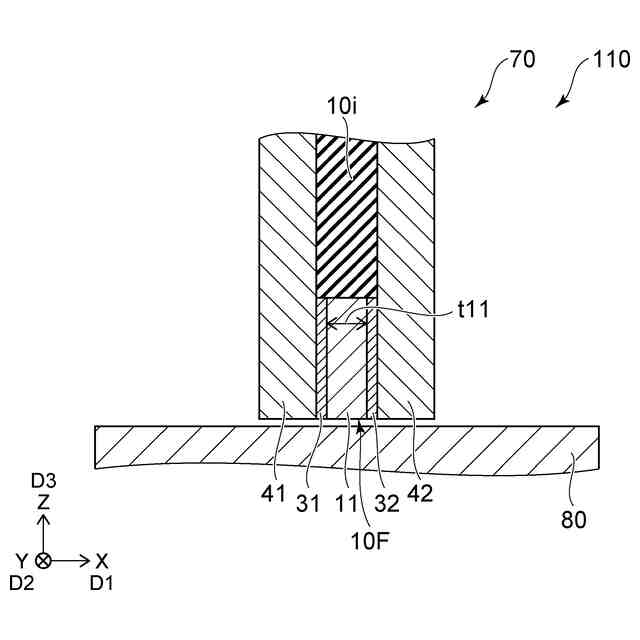

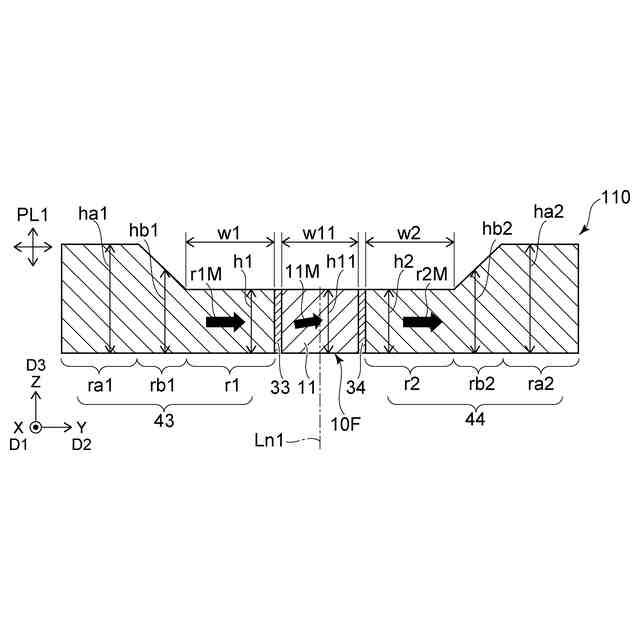

図１及び図２は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

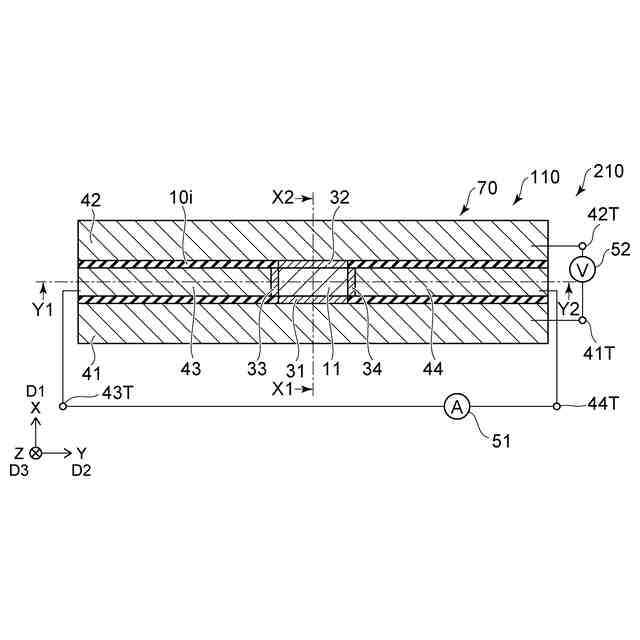

図３は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。
図１は、図３のＹ１－Ｙ２線断面図である。図２は、図３のＸ１－Ｘ２線断面図である。
図１～図３に示すように、実施形態に係る磁気ヘッド１１０は、再生部７０を含む。再生部７０は、媒体対向面１０Ｆを含む。媒体対向面１０Ｆは、磁気記録媒体８０に対向する。再生部７０は、磁気記録媒体８０に記録された情報を再生するように構成されている。磁気記録媒体８０は、例えば、垂直記録媒体である。図３は、媒体対向面１０Ｆからみた再生部７０を例示している。
【０００９】
再生部７０は、第１シールド４１、第２シールド４２、第３シールド４３、第４シールド４４、及び、第１磁性部材１１を含む。
【００１０】
第１シールド４１から第２シールド４２への第１方向Ｄ１は、媒体対向面１０Ｆに沿う。第３シールド４３から第４シールド４４への第２方向Ｄ２は、媒体対向面１０Ｆに沿い、第１方向Ｄ１と交差する。
（【００１１】以降は省略されています）
