公開番号2025141390
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041294
出願日2024-03-15
発明の名称ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 33/12 20060101AFI20250919BHJP(情報記憶)
要約【課題】アウトガスに起因する障害を抑制し、信頼性の向上を図ることが可能なディスク装置を提供することにある。
【解決手段】実施形態によれば、ディスク装置は、ディスク状の記録媒体と、回動可能に設けられたアクチュエータアッセンブリと、アクチュエータアッセンブリに支持された磁気ヘッドと、アクチュエータアッセンブリに当接可能に配置された第1ストッパおよび第2ストッパと、を備えている。第1ストッパおよび第2ストッパの少なくとも一方のストッパは、アクチュエータアッセンブリに当接可能な当接面を有する緩衝部材と、当接面を除いて緩衝部材を囲んで設けられたガス吸着材と、を具備している。
【選択図】図3
特許請求の範囲【請求項１】
ディスク状の記録媒体と、
回動可能に設けられたアクチュエータアッセンブリと、
前記アクチュエータアッセンブリに支持された磁気ヘッドと、
前記アクチュエータアッセンブリに当接可能に配置された第１ストッパおよび第２ストッパと、を備え、
前記第１ストッパおよび前記第２ストッパの少なくとも一方のストッパは、前記アクチュエータアッセンブリに当接可能な当接面を有する緩衝部材と、前記当接面を除いて前記緩衝部材を囲んで設けられたガス吸着材と、を具備している、ディスク装置。
続きを表示（約 500 文字）【請求項２】
前記緩衝部材は、前記当接面を含む周面を有し、
前記ガス吸着材は、前記当接面を除いて前記周面を覆う吸着面を有している、請求項１に記載のディスク装置。
【請求項３】
前記吸着面は、前記周面に接触している、請求項２に記載のディスク装置。
【請求項４】
前記緩衝部材は、前記当接面を含む周面と端面とを有し、
前記ガス吸着材は、前記当接面を除いて前記周面を覆う第１吸着面と、前記端面を覆う第２吸着面とを有している、請求項１に記載のディスク装置。
【請求項５】
前記少なくとも一方のストッパは、前記吸着面を除く前記ガス吸着材の外面を覆う外ケースを備えている、請求項２に記載のディスク装置。
【請求項６】
前記少なくとも一方のストッパは、ストッパピンと、前記ストッパピンに取り付けられた前記緩衝部材と、を含んでいる、請求項１に記載のディスク装置。
【請求項７】
前記少なくとも一方のストッパは、支持スリーブと、前記支持スリーブに取り付けられた前記緩衝部材と、を含んでいる、請求項１に記載のディスク装置。

発明の詳細な説明【技術分野】
【０００１】
この発明の実施形態は、ディスク装置に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
ディスク装置として、例えば、ハードディスクドライブ（ＨＤＤ）は、筐体内に設けられた回転可能な磁気ディスクと、磁気ヘッドを支持した回動可能なアクチュエータアッセンブリ（ヘッドサスペンションアッセンブリ（ＨＳＡ）と称する場合もある）とを備えている。筐体には、アクチュエータアッセンブリの移動範囲を制限するインナストッパおよびアウタストッパが設けられている。
アクチュエータアッセンブリがストッパに衝突する際の衝撃を緩和するため、インナストッパおよびアウタストッパの各々は、弾性を持つゴムやエラストマーなどの緩衝部材を有している。
【０００３】
一方、緩衝部材としてのゴムやエラストマーはアウトガスを発生する可能性がある。これらの材料から発生するアウトガスは、長期間にわたりＨＤＤの内部に拡散して磁気ヘッドや磁気ディスク上に堆積し、ＨＤＤの動作に障害を発生させる要因となり得る。
アウトガス対策としては、活性炭などのガス吸着材が入ったフィルタ等を筐体内に設置している。通常、フィルタ等は、ストッパから離れた場所に設置されている。そのため、上記フィルタ等では、ストッパから発生するアウトガスを十分に捕集することが困難となる。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－４８５３７号公報
米国特許第４，７７７，５４９号明細書
特開２００１－０３５１３１号公報
米国特許第７，１３３，２４９号明細書
米国特許第７，５６４，６４７号明細書
特開２０１０－２３８３４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
この発明の実施形態の課題は、アウトガスに起因する障害を抑制し、信頼性の向上を図ることが可能なディスク装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態によれば、ディスク装置は、ディスク状の記録媒体と、回動可能に設けられたアクチュエータアッセンブリと、前記アクチュエータアッセンブリに支持された磁気ヘッドと、前記アクチュエータアッセンブリに当接可能に配置された第１ストッパおよび第２ストッパと、を備えている。前記第１ストッパおよび第２ストッパの少なくとも一方は、前記アクチュエータアッセンブリに当接可能な当接面を有する緩衝部材と、前記当接面を除いて前記緩衝部材を囲んで設けられたガス吸着材と、を具備している。
【図面の簡単な説明】
【０００７】

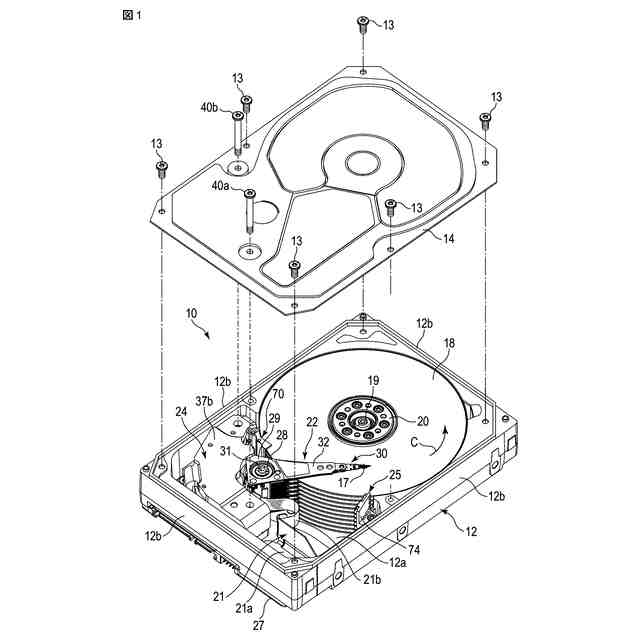

図１は、トップカバーを分解して示す、第１実施形態に係るハードディスクドライブ（ＨＤＤ）の分解斜視図。

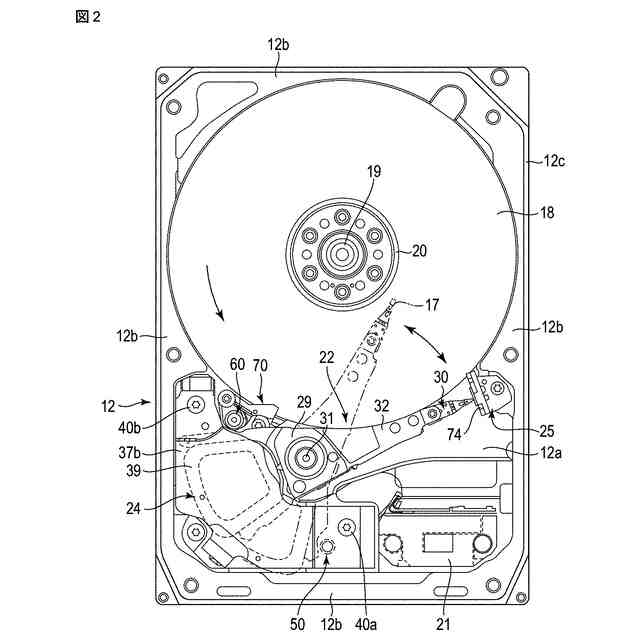

図２は、前記ＨＤＤの平面図。
図３は、前記ＨＤＤのヘッドアクチュエータアッセンブリおよびＦＰＣユニットを示す斜視図。
図４は、ヘッドアクチュエータアッセンブリ、ＦＰＣユニット、および上部ヨークを取り外した状態の前記ＨＤＤの斜視図。

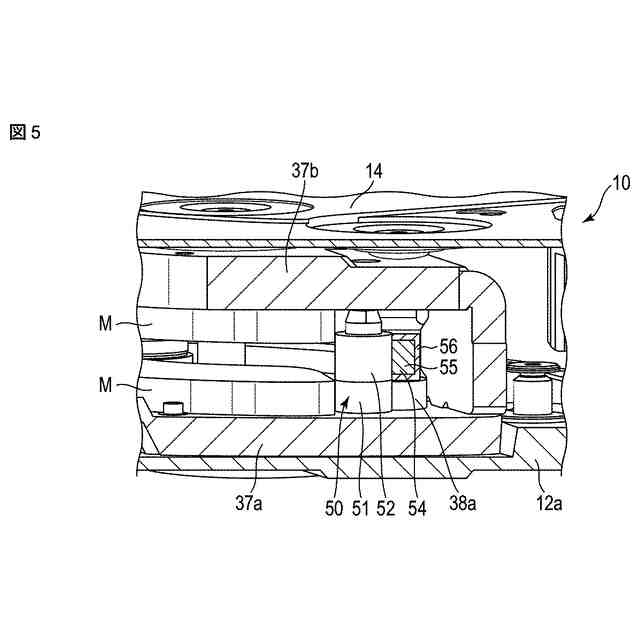

図５は、インナストッパ部分を示す前記ＨＤＤの断面図。

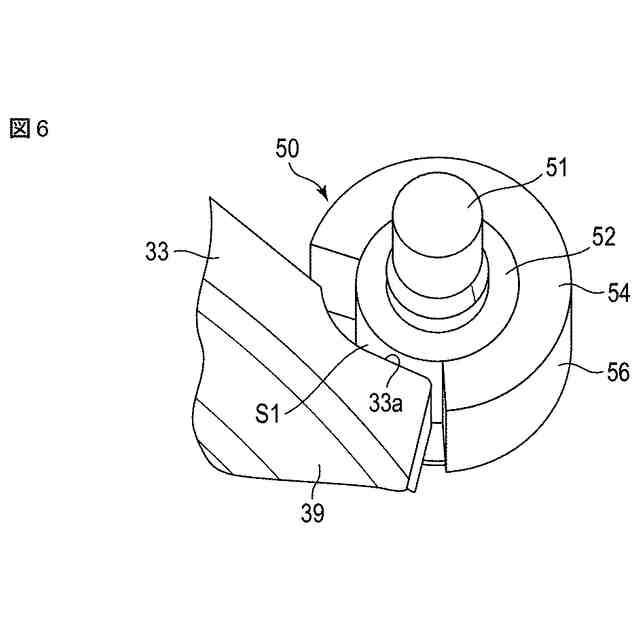

図６は、前記インナストッパの斜視図。

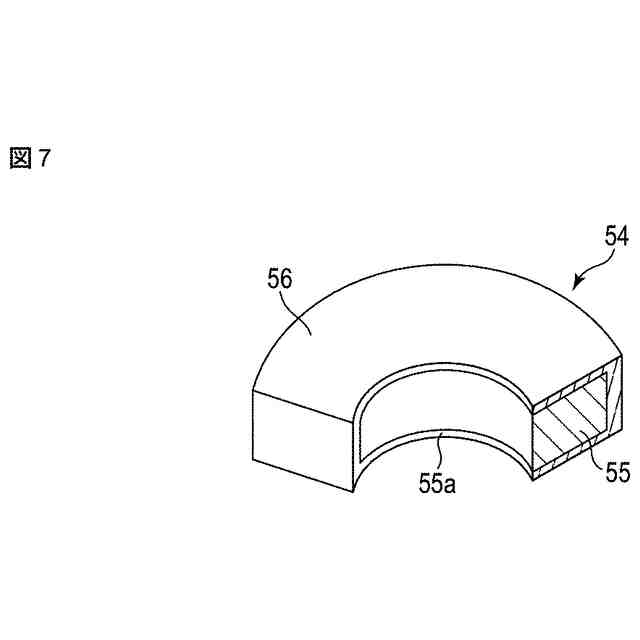

図７は、前記インナストッパの吸着ユニットを一部破断して示す斜視図。
図８は、アウタストッパの斜視図。

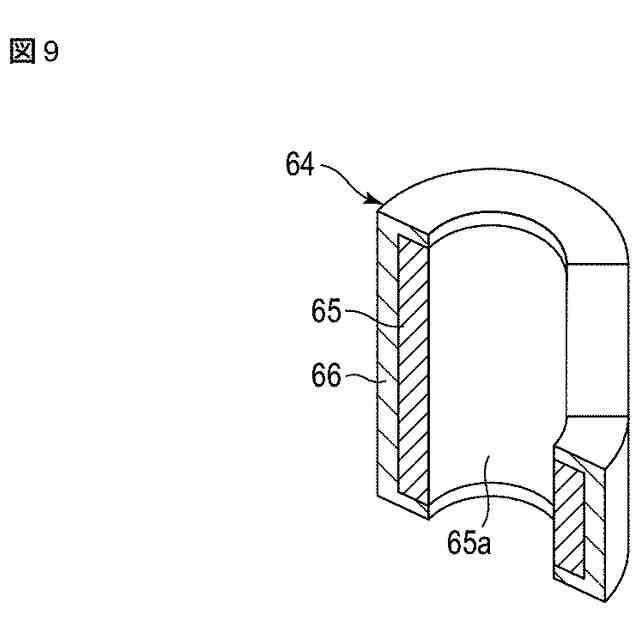

図９は、前記アウタストッパの吸着ユニットを一部破断して示す斜視図。
図１０は、前記アウタストッパの断面図。
図１１は、第２実施形態に係るＨＤＤのインナストッパを示す斜視図。
図１２は、前記インナストッパの緩衝部材および吸着ユニットを一部破断して示す斜視図。
図１３は、第２実施形態におけるアウタストッパの斜視図および断面図。
図１４は、第３実施形態に係るＨＤＤのインナストッパを示す斜視図。
図１５は、第４実施形態に係るＨＤＤのインナストッパを示す斜視図。
図１６は、第５実施形態および第６実施形態に係るアウタストッパを示す斜視図。
図１７は、第７実施形態に係るＨＤＤのインナストッパ部分を示す前記ＨＤＤの断面図。
図１８は、第７実施形態に係るインナストッパの斜視図。
図１９は、第７実施形態に係るＨＤＤのアウタストッパ部分を示す前記ＨＤＤの断面図。
図２０は、第７実施形態に係るアウタストッパの斜視図。
図２１は、第８実施形態に係るＨＤＤのインナストッパ部分を示す前記ＨＤＤの断面図。
図２２は、第８実施形態に係るインナストッパの斜視図。
図２３は、第８実施形態に係るＨＤＤのアウタストッパ部分を示す前記ＨＤＤの断面図。
図２４は、第８実施形態に係るアウタストッパの斜視図。
図２５は、第９実施形態に係るＨＤＤのインナストッパ部分を示す前記ＨＤＤの断面図。
図２６は、第９実施形態に係るインナストッパの斜視図。
図２７は、第１０実施形態に係るＨＤＤのインナストッパを示す斜視図。
図２８は、第９実施形態に係るＨＤＤのアウタストッパ部分を示す前記ＨＤＤの断面図。
図２９は、第９実施形態に係るアウタストッパの斜視図。
図３０は、第１０実施形態に係るＨＤＤのアウタストッパ示す斜視図。
図３１は、他の実施例１１－２６の組合せ例を示す図表。
【発明を実施するための形態】
【０００８】
以下図面を参照しながら、実施形態に係るディスク装置について説明する。
なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更であって容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の大きさ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
（第１実施形態）
ディスク装置として、第１実施形態に係るハードディスクドライブ（ＨＤＤ）について詳細に説明する。図１は、カバーを分解して示す第１実施形態に係るＨＤＤの分解斜視図、図２は、カバーを取外した状態のＨＤＤの平面図である。
図１に示すように、ＨＤＤは、ほぼ矩形状の筐体１０を備えている。筐体１０は、上面の開口した矩形箱状のベース１２と、複数のねじ１３によりベース１２にねじ止めされベース１２の上部開口を閉塞するカバー（トップカバー）１４と、を有している。ベース１２は、カバー１４と隙間を置いて対向する矩形状の底壁１２ａと、底壁１２ａの周縁に沿って立設された側壁１２ｂとを有し、例えば、アルミニウム合金により一体に成形されている。側壁１２ｂは、互いに対向する一対の長辺壁と互いに対向する一対の短辺壁とを含んでいる。カバー１４は、例えば、ステンレスにより矩形板状に形成されている。カバー１４は、その周縁部がねじ１３により側壁１２ｂの上面にねじ止めされる。
【００１０】
筐体１０内には、ディスク状の記録媒体として複数枚、例えば、１０枚の磁気ディスク１８、および磁気ディスク１８を支持および回転させるスピンドルモータ１９が設けられている。スピンドルモータ１９は、底壁１２ａ上に配設されている。各磁気ディスク１８は、例えば、直径９６ｍｍ（３．５インチ）の円板状に形成され、非磁性体、例えば、ガラスあるいはアルミニウムからなる基板と、基板の上面（第１面）および下面（第２面）に形成された磁気記録層とを有している。一例では、アルミニウムの基板を用いている。各磁気ディスク１８は、スピンドルモータ１９のハブに互いに同軸的に嵌合されて、更に、クランプばね２０によりクランプされている。これにより、磁気ディスク１８は、ベース１２の底壁１２ａと平行に位置した状態に支持されている。複数枚の磁気ディスク１８は、スピンドルモータ１９により所定の回転数で回転される。なお、磁気ディスク１８の搭載枚数は、１０枚に限らず、９枚以下、あるいは、１１枚以上としてもよい。
（【００１１】以降は省略されています）
