公開番号2025135770
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033718
出願日2024-03-06
発明の名称二次電池
出願人マツダ株式会社
代理人弁理士法人前田特許事務所
主分類H01M 4/70 20060101AFI20250911BHJP(基本的電気素子)
要約【課題】二次電池の反応部位の均一化を図る。
【解決手段】正極タブ113(集電用タブ)を有する正電極110と、負極タブ123(集電用タブ)を有する負電極120と、電解質を保持するセパレータ130とが積層された二次電池は、正極タブ113および/または負極タブ123の近傍において正電極110と負電極120との間に流れる電流の電流密度を低下させるように制御する電流密度制御部(孔111a)を有する。
【選択図】図1
特許請求の範囲【請求項１】
集電用タブおよびシート状の導電性材料を有する正電極と、
集電用タブおよびシート状の導電性材料を有する負電極と、
電解質を保持するセパレータと、が積層された二次電池であって、
前記集電用タブの近傍において前記正電極と前記負電極との間の電流密度を低下させるように制御する電流密度制御部を有することを特徴とする二次電池。
続きを表示（約 840 文字）【請求項２】
請求項１の二次電池であって、
前記電流密度制御部は、前記正電極、および前記負電極の少なくとも一方の前記導電性材料における前記集電用タブの近傍の領域に形成された孔の大きさ、および／または配置パターンによって構成されていることを特徴とする二次電池。
【請求項３】
請求項１の二次電池であって、
前記電流密度制御部は、前記正電極、および前記負電極の少なくとも一方における前記集電用タブの近傍の領域に形成された絶縁領域の大きさ、および／または配置パターンによって構成されていることを特徴とする二次電池。
【請求項４】
請求項１の二次電池であって、
前記正電極、および前記負電極は、それぞれ矩形の平板状に形成され、
前記正電極の集電用タブと、前記負電極の集電用タブとは、互いに反対方向に延設されていることを特徴とする二次電池。
【請求項５】
請求項１の二次電池であって、
前記正電極、および前記負電極は、それぞれ矩形の平板状に形成され、
前記正電極の集電用タブと、前記負電極の集電用タブとは、互いに同一方向に延設されていることを特徴とする二次電池。
【請求項６】
請求項１の二次電池であって、
帯状の前記正電極、および帯状の前記負電極が積層され、巻回されて形成され、
前記正電極および前記負電極の前記集電用タブは、それぞれ、前記帯状の幅方向における一方側に延設されていることを特徴とする二次電池。
【請求項７】
請求項１の二次電池であって、
帯状の前記正電極、および帯状の前記負電極が積層され、巻回されて形成され、
前記正電極の前記集電用タブは、前記帯状の幅方向における一方側に延設され、
前記正電極の前記集電用タブは、前記帯状の幅方向における他方側に延設されていることを特徴とする二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、本発明は、二次電池に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、正極と、リチウムイオンを吸蔵・放出が可能なカーボン負極と、非水電解質とを備え、前記正極および前記負極の少なくとも一方に、孔または溝を設けた二次電池が開示されている。
【０００３】
前記特許文献１によれば、電極の面積を大きくしても、電池効率が低下しないようにできるとされている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－２８３１１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のように正極や負極に孔を設けても、電極の面積を大きくすると、反応部位の均一性が損なわれやすくなり、部分的な劣化が進行しやすくなることが想定される。
【０００６】
本発明は、上記の点に鑑みてなされたものであり、反応部位の均一化を容易に図り得るようにすることを目的としている。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、
本発明は、
集電用タブを有する正電極と、
集電用タブを有する負電極と、
電解質を保持するセパレータと、が積層された二次電池であって、
前記集電用タブの近傍において前記正電極と負電極との間に流れる電流の電流密度を低下させるように制御する電流密度制御部を有することを特徴とする。
【０００８】
これにより、集電用タブの近傍で電流密度を低下させて、均一化させ、反応部位を分散させて温度上昇を均一化させることができる。
【発明の効果】
【０００９】
本発明では、反応部位の均一化を容易に図ることができる。
【図面の簡単な説明】
【００１０】

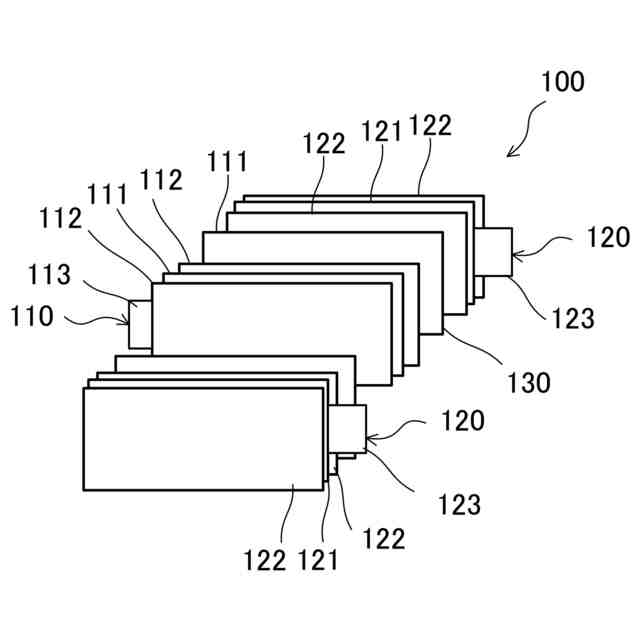

図１は、実施形態１に係る二次電池１００の構成を模式的に示す分解斜視図である。

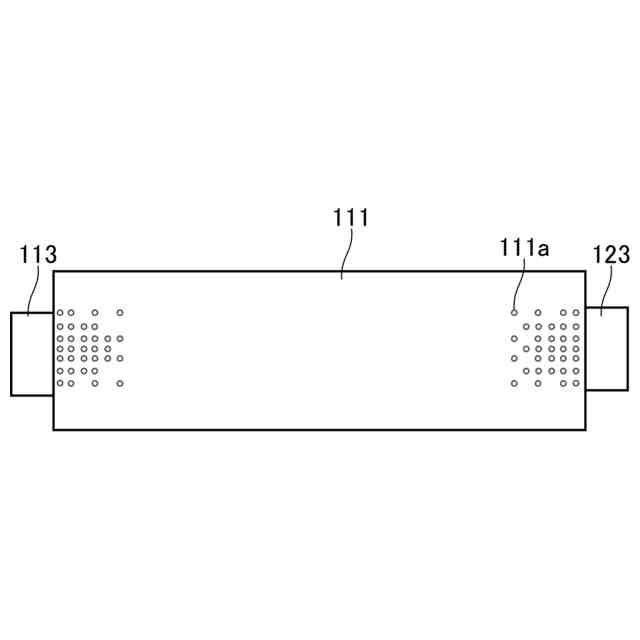

図２は、正極箔１１１の構成を示す正面図である。

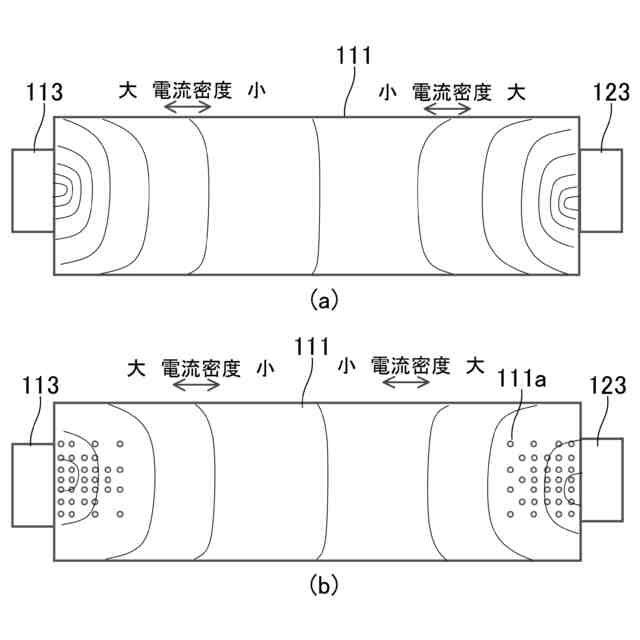

図３は、二次電池１００の反応分布の例を示す説明図である。

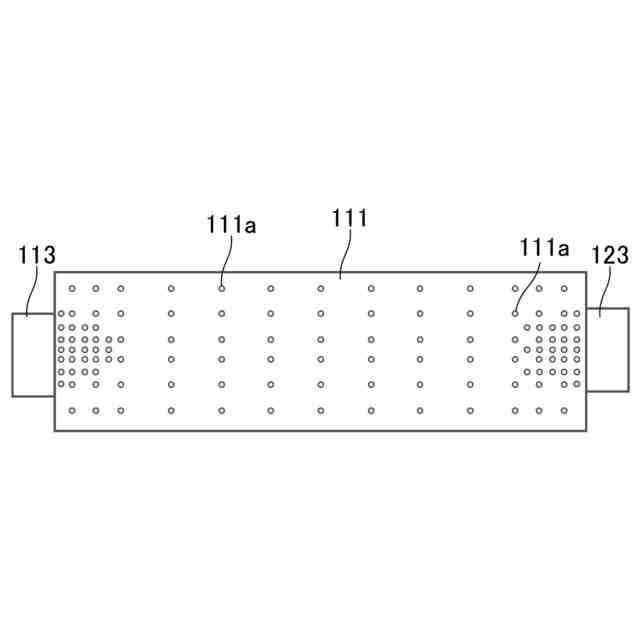

図４は、実施形態１の変形例に係る正極箔１１１の構成を示す正面図である。

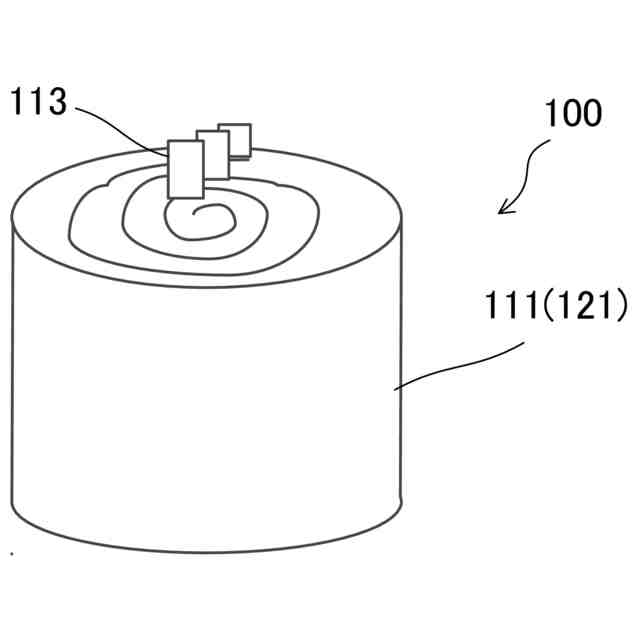

図５は、実施形態２に係る二次電池１００の外観を示す斜視図である。

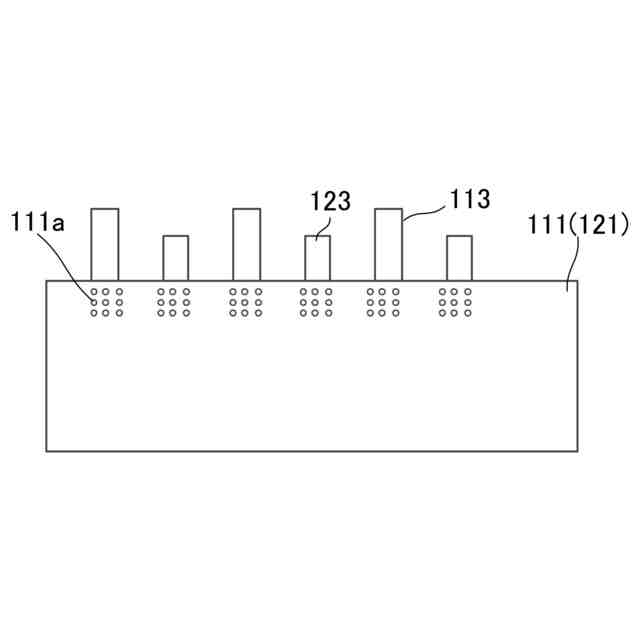

図６は、実施形態２に係る正極箔１１１および負極箔１２１の構成を示す正面図である。

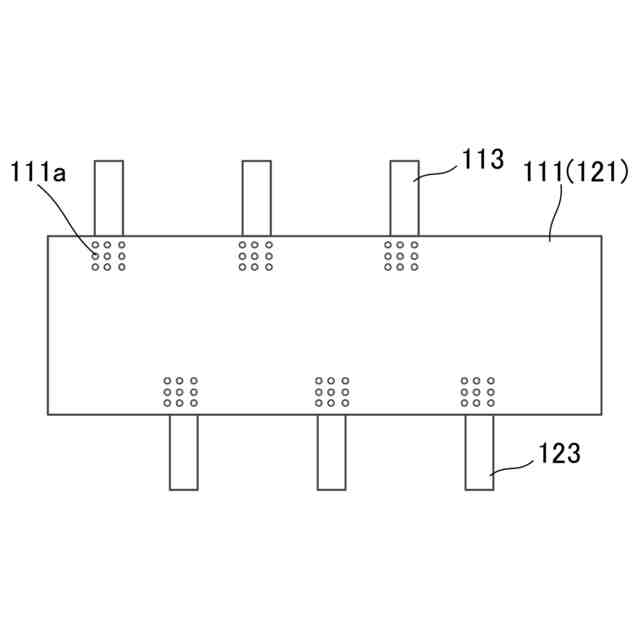

図７は、実施形態２の他の例に係る正極箔１１１および負極箔１２１の構成を示す正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
