公開番号2025136711
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035496
出願日2024-03-08
発明の名称布類反転装置
出願人株式会社プレックス
代理人弁理士法人山内特許事務所
主分類D06F 67/04 20060101AFI20250911BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】布類の表裏を反転できる布類反転装置を提供する。
【解決手段】布類反転装置は、布類を搬送する第1コンベア30と、第1コンベア30の下流端31から垂下する布類Cを受け取る第2コンベア40とを有する。第2コンベア40は、布類Cが反転対象である場合、布類Cを受け取る間は逆方向に布類Cを搬送し、布類Cを受け取った後は正方向に布類Cを搬送する。これにより、布類Cの表裏を反転できる。第2コンベア40は、布類Cが反転対象でない場合、正方向に布類Cを搬送する。
【選択図】図6
特許請求の範囲【請求項１】
下流側に配置された前端と上流側に配置された後端とを有する布類を搬送する第１コンベアと、
前記第１コンベアの下流端の下方に位置する受取領域を有し、前記下流端から垂下する前記布類を受け取る第２コンベアと、を備え、
前記第２コンベアは、
前記布類が反転対象である場合、前記布類の前記前端から前記後端までの全体を受け取る間は前記第１コンベアの搬送方向とは逆方向に前記布類を搬送し、前記布類の前記後端を受け取った後は前記第１コンベアの搬送方向と同じ正方向に前記布類を搬送し、
前記布類が反転対象でない場合、前記正方向に前記布類を搬送する
ことを特徴とする布類反転装置。
続きを表示（約 840 文字）【請求項２】
前記第１コンベアの前記下流端と前記第２コンベアの前記受取領域とを接近させた接近状態と、前記第１コンベアの前記下流端と前記第２コンベアの前記受取領域とを離隔させた離隔状態と、で切り替わる切替機構を備える
ことを特徴とする請求項１記載の布類反転装置。
【請求項３】
前記切替機構は、前記第１コンベアの前記下流端を含むフラップ部を上下に旋回させるフラップ機構である
ことを特徴とする請求項２記載の布類反転装置。
【請求項４】
前記切替機構は、前記第２コンベアの前記受取領域を昇降させる昇降機構である
ことを特徴とする請求項２記載の布類反転装置。
【請求項５】
前記第１コンベアの前記下流端から垂下する前記布類に対して空気を吹き付け、該布類を前記第１コンベアと前記第２コンベアとの間に導くエアブローを備える
ことを特徴とする請求項１記載の布類反転装置。
【請求項６】
前記切替機構は、前記布類が反転対象でない場合、前記接近状態である
ことを特徴とする請求項２記載の布類反転装置。
【請求項７】
前記切替機構は、前記布類が反転対象である場合、前記第２コンベアが前記布類の前記前端を含む前部を受け取る間、前記離隔状態である
ことを特徴とする請求項２記載の布類反転装置。
【請求項８】
前記切替機構は、前記布類が反転対象である場合、前記第２コンベアが前記布類の前記後端を含む後部を受け取る間、前記接近状態である
ことを特徴とする請求項２記載の布類反転装置。
【請求項９】
前記切替機構は、前記布類が反転対象である場合、前記第２コンベア上の前記布類が前記第１コンベアの前記下流端と前記第２コンベアの前記受取領域との間を前記正方向に通過する間、前記離隔状態である
ことを特徴とする請求項２記載の布類反転装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、布類反転装置に関する。さらに詳しくは、本発明は、布類の表裏を反転する装置に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
ホテル、病院などでは大量にタオル、シーツなどの布類が使用される。使用済みの布類は回収してランドリー工場で洗濯・乾燥・折り畳みが行われ、再度ホテル、病院などに運んで、そこで使用されることが一般的である。ランドリー工場では折畳装置を用いて洗濯・乾燥済みの布類を折り畳む。
【０００３】
布類にはロゴマークが付されているものがある。この種の布類はロゴマークが外側に現れるように折り畳むことが求められる。そこで、従来は、作業員が布類の表裏を確認し、布類の向きを正しくした状態で折畳装置に投入していた。しかし、この作業は作業員にとって負担が大きいため、装置による自動処理が求められている。
【０００４】
特許文献１には、コンベアで搬送されている布類の上面が表面であるか裏面であるかを判別する姿勢判別装置が開示されている。姿勢判別装置により布類の裏面が上面となっていることが確認された場合には、表面が上面となるように布類を反転する必要がある。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－６９２０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は上記事情に鑑み、布類の表裏を反転できる布類反転装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
第１態様の布類反転装置は、下流側に配置された前端と上流側に配置された後端とを有する布類を搬送する第１コンベアと、前記第１コンベアの下流端の下方に位置する受取領域を有し、前記下流端から垂下する前記布類を受け取る第２コンベアと、を備え、前記第２コンベアは、前記布類が反転対象である場合、前記布類の前記前端から前記後端までの全体を受け取る間は前記第１コンベアの搬送方向とは逆方向に前記布類を搬送し、前記布類の前記後端を受け取った後は前記第１コンベアの搬送方向と同じ正方向に前記布類を搬送し、前記布類が反転対象でない場合、前記正方向に前記布類を搬送することを特徴とする。
第２態様の布類反転装置は、第１態様において、前記第１コンベアの前記下流端と前記第２コンベアの前記受取領域とを接近させた接近状態と、前記第１コンベアの前記下流端と前記第２コンベアの前記受取領域とを離隔させた離隔状態と、で切り替わる切替機構を備えることを特徴とする。
第３態様の布類反転装置は、第２態様において、前記切替機構は、前記第１コンベアの前記下流端を含むフラップ部を上下に旋回させるフラップ機構であることを特徴とする。
第４態様の布類反転装置は、第２態様において、前記切替機構は、前記第２コンベアの前記受取領域を昇降させる昇降機構であることを特徴とする。
第５態様の布類反転装置は、第１～第４態様のいずれかにおいて、前記第１コンベアの前記下流端から垂下する前記布類に対して空気を吹き付け、該布類を前記第１コンベアと前記第２コンベアとの間に導くエアブローを備えることを特徴とする。
第６態様の布類反転装置は、第２～第４態様のいずれかにおいて、前記切替機構は、前記布類が反転対象でない場合、前記接近状態であることを特徴とする。
第７態様の布類反転装置は、第２～第４態様のいずれかにおいて、前記切替機構は、前記布類が反転対象である場合、前記第２コンベアが前記布類の前記前端を含む前部を受け取る間、前記離隔状態であることを特徴とする。
第８態様の布類反転装置は、第２～第４態様のいずれかにおいて、前記切替機構は、前記布類が反転対象である場合、前記第２コンベアが前記布類の前記後端を含む後部を受け取る間、前記接近状態であることを特徴とする。
第９態様の布類反転装置は、第２～第４態様のいずれかにおいて、前記切替機構は、前記布類が反転対象である場合、前記第２コンベア上の前記布類が前記第１コンベアの前記下流端と前記第２コンベアの前記受取領域との間を前記正方向に通過する間、前記離隔状態であることを特徴とする。
【発明の効果】
【０００８】
第１態様によれば、第１コンベアから下垂した布類を第２コンベアで逆方向に搬送した後に正方向に搬送することで、布類の表裏を反転できる。
第２態様によれば、第１コンベアの下流端と第２コンベアの受取領域とを接近させることで、布類の第１コンベアから第２コンベアへの移乗が円滑となり、布類にシワやめくれなどが生じることを抑制できる。また、第１コンベアの下流端と第２コンベアの受取領域とを離隔させることで、それらの間を布類が通過する際に第１コンベアが布類に干渉することを抑制できる。
第３態様によれば、フラップ部を上下に旋回させることで、接近状態と離隔状態とで切り替わる。
第４態様によれば、受取領域を昇降させることで、接近状態と離隔状態とで切り替わる。
第５態様によれば、布類に対して空気を吹き付けることにより、布類を確実に第１コンベアと第２コンベアとの間に導くことができる。
第６態様によれば、第１コンベアの下流端と第２コンベアの受取領域とが接近しているため、布類の第１コンベアから第２コンベアへの移乗が円滑となり、布類にシワやめくれなどが生じることを抑制できる。
第７態様によれば、第１コンベアの下流端と第２コンベアの受取領域とが離隔しているため、これらの間に布類が通過するのに十分な隙間を確保でき、布類を確実に第１コンベアと第２コンベアとの間に導くことができる。
第８態様によれば、第１コンベアの下流端と第２コンベアの受取領域とが接近しているため、布類の後部の第１コンベアから第２コンベアへの移乗が円滑となり、布類にシワやめくれなどが生じることを抑制できる。
第９態様によれば、第１コンベアの下流端と第２コンベアの受取領域とが離隔しているため、これらの間に布類が通過するのに十分な隙間を確保でき、第２コンベアで布類を正方向に搬送する際に第１コンベアが布類に干渉することを抑制できる。
【図面の簡単な説明】
【０００９】

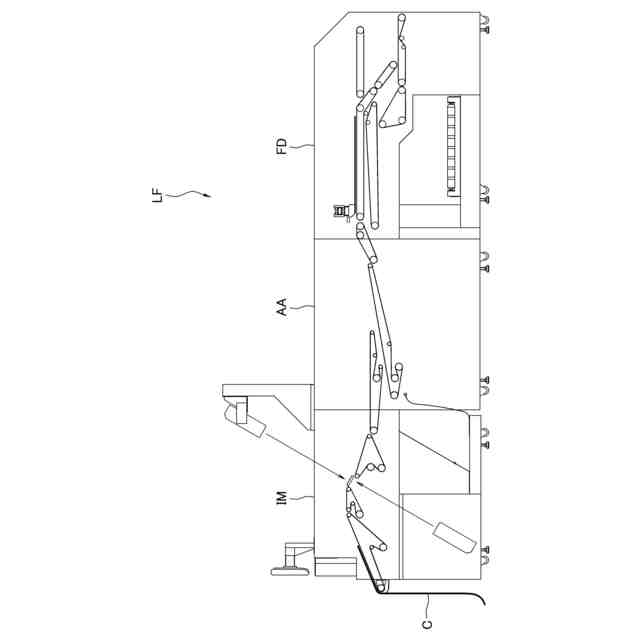

一実施形態に係るリネン設備の側面図である。

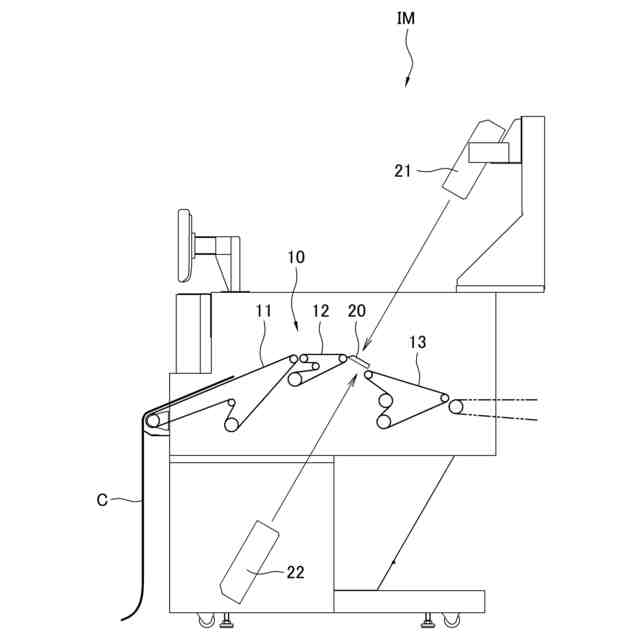

一実施形態に係る検査装置の側面図である。
第１実施形態に係る布類反転装置の側面図である。

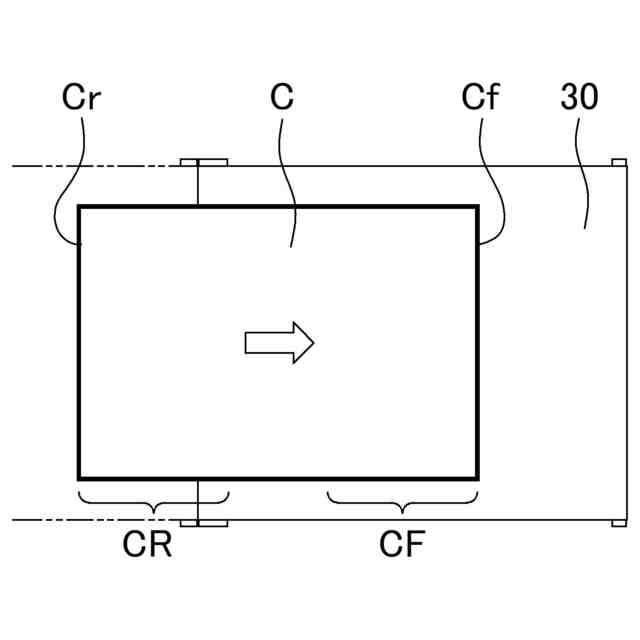

第１コンベアの平面図である。

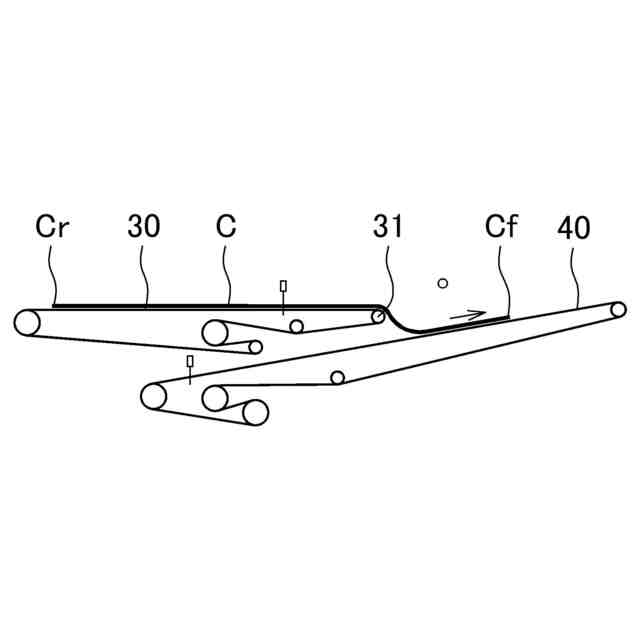

布類が反転対象でない場合の布類反転装置の動作の説明図である。

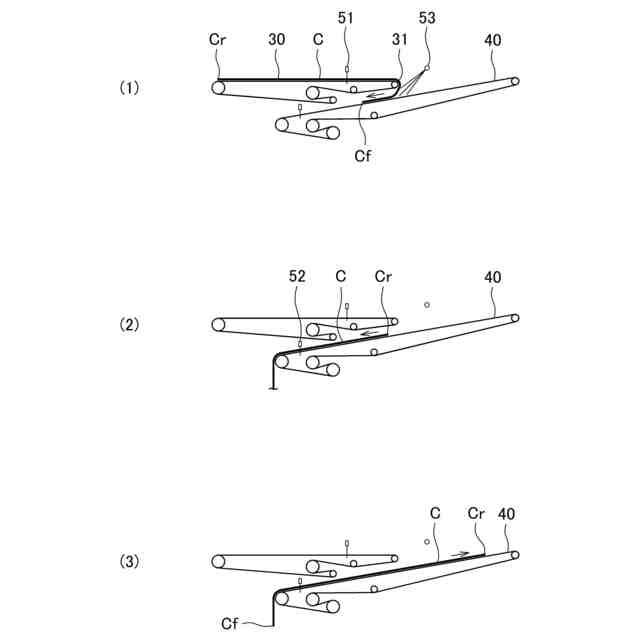

布類が反転対象である場合の布類反転装置の動作の説明図である。

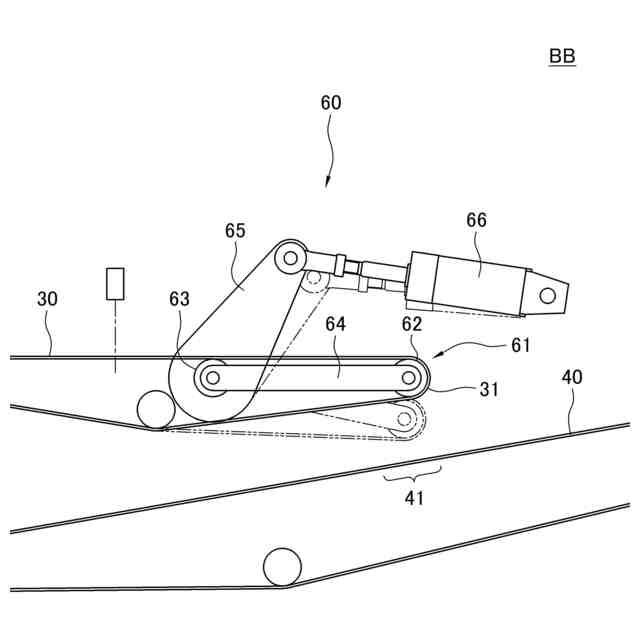

フラップ機構の側面図である。

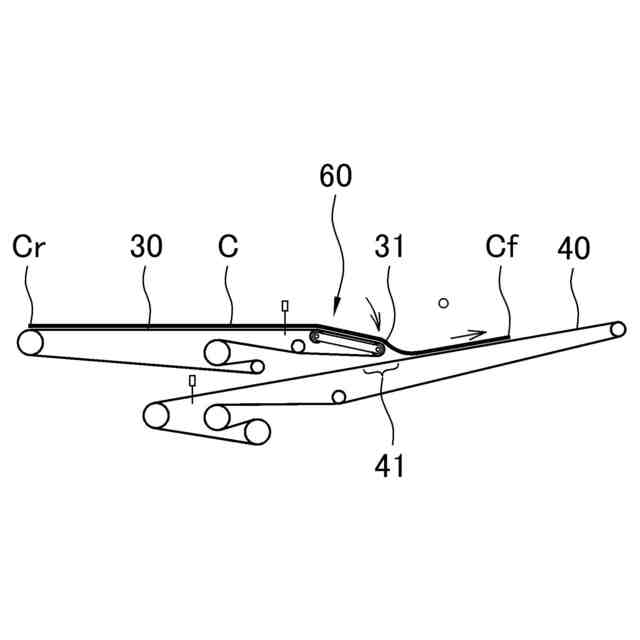

布類が反転対象でない場合の布類反転装置の動作の説明図である。

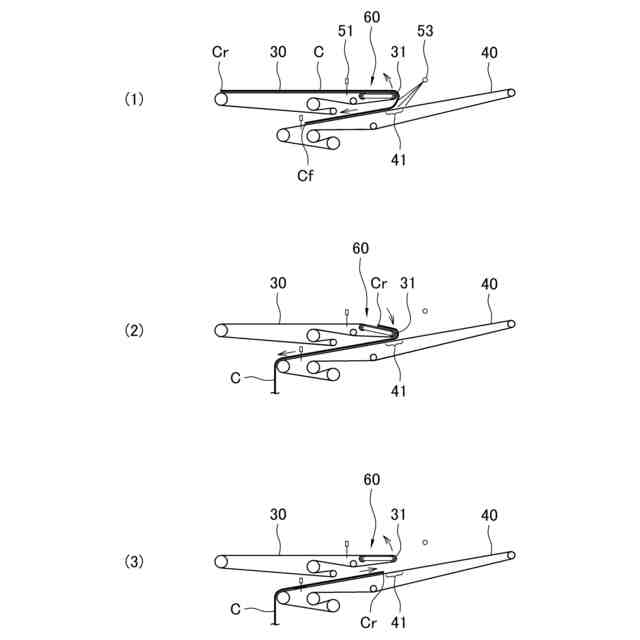

布類が反転対象である場合の布類反転装置の動作の説明図である。
昇降機構の側面図である。
布類が反転対象でない場合の布類反転装置の動作の説明図である。
布類が反転対象である場合の布類反転装置の動作の説明図である。
【発明を実施するための形態】
【００１０】
つぎに、本発明の実施形態を図面に基づき説明する。
〔第１実施形態〕
（リネン設備）
図１に示すように、本発明の第１実施形態に係る布類反転装置ＡＡは、布類Ｃを処理するリネン設備ＬＦの一部を構成する。図１に示す例では、リネン設備ＬＦは、検査装置ＩＭ、布類反転装置ＡＡ、および折畳装置ＦＤがこの順に接続されて構成されている。
（【００１１】以降は省略されています）
