公開番号2025136858
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035763
出願日2024-03-08
発明の名称DMA転送方法、DMA転送装置、プログラム
出願人日本電気株式会社
代理人個人,個人,個人,個人
主分類G06F 13/28 20060101AFI20250911BHJP(計算;計数)
要約【課題】DMA転送におけるデータ転送の性能低下を抑制すること。

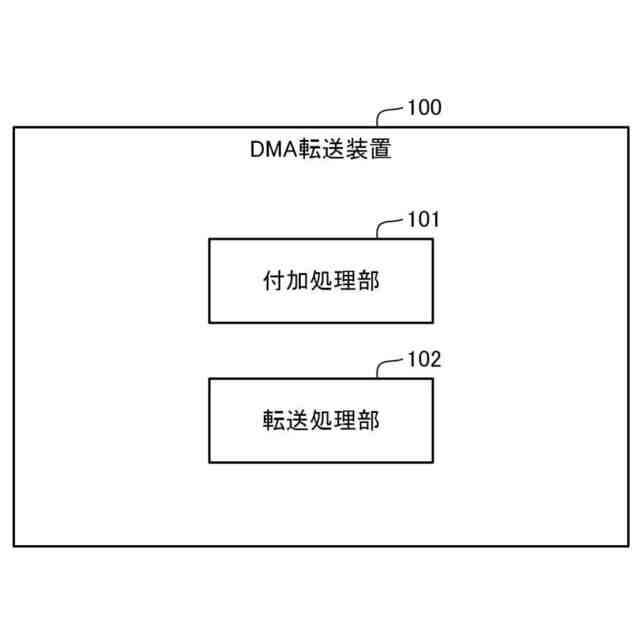

【解決手段】本開示のDMA転送装置100は、命令キューに積まれたDMA転送命令を表すエントリに、エントリに対応するDMA転送命令が他のDMA転送命令に対して独立していることを表す付加情報を付加する付加処理部101と、命令キューに積まれたDMA転送命令に対応するDMA転送を順次行う際に、エントリに付加された付加情報に基づいて、他のDMA転送命令の完了を待たずにエントリに対応するDMA転送を行う転送処理部102と、を備える。
【選択図】図12

特許請求の範囲【請求項１】
命令キューに積まれたＤＭＡ転送命令を表すエントリに、当該エントリに対応するＤＭＡ転送命令が他のＤＭＡ転送命令に対して独立していることを表す付加情報を付加し、
前記命令キューに積まれたＤＭＡ転送命令に対応するＤＭＡ転送を順次行う際に、前記エントリに付加された前記付加情報に基づいて、他のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う、
ＤＭＡ転送方法。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載のＤＭＡ転送方法であって、
前記エントリに、ＤＭＡ転送命令の転送方向に応じた前記付加情報を付加し、
前記エントリに付加された前記付加情報における前記転送方向に応じて、他の転送方向のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う、
ＤＭＡ転送方法。
【請求項３】
請求項１に記載のＤＭＡ転送方法であって、
前記エントリに、ＤＭＡ転送命令がリード命令かライト命令かのいずれかの命令の種類を表す前記付加情報を付加し、
前記エントリに付加された前記付加情報が前記リード命令か前記ライト命令かに応じて、異なる種類のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う、
ＤＭＡ転送方法。
【請求項４】
請求項３に記載のＤＭＡ転送方法であって、
前記エントリに付加された前記付加情報が前記リード命令か前記ライト命令かに応じて、当該エントリをそれぞれ異なるレジスタに格納し、
各前記レジスタに格納された前記エントリを調停して、当該エントリに対応するＤＭＡ転送を行う、
ＤＭＡ転送方法。
【請求項５】
請求項４に記載のＤＭＡ転送方法であって、
所定の前記レジスタに格納された前記エントリに対応するＤＭＡ転送の完了を待たずに、他の前記レジスタに格納された前記エントリに対応するＤＭＡ転送を行う、
ＤＭＡ転送方法。
【請求項６】
請求項４に記載のＤＭＡ転送方法であって、
前記レジスタに格納された前記エントリに対応するＤＭＡ転送が完了した場合、当該エントリを前記レジスタから解放する、
ＤＭＡ転送方法。
【請求項７】
請求項２に記載のＤＭＡ転送方法であって、
前記エントリに付加された前記付加情報における前記転送方向に応じて、複数の異なる前記転送方向のＤＭＡ転送命令にそれぞれ対応するＤＭＡ転送を同時に行う、
ＤＭＡ転送方法。
【請求項８】
請求項１に記載のＤＭＡ転送方法であって、
前記命令キューに積まれた状態において、他のＤＭＡ転送命令に対して独立している連続する一連のＤＭＡ転送命令を表す一連の前記エントリに、それぞれＤＭＡ転送命令の内容に応じた前記付加情報を付加し、
一連の前記エントリにそれぞれ付加された前記付加情報に基づいて、他のＤＭＡ転送命令の完了を待たずに一連の前記エントリに対応するＤＭＡ転送を行う、
ＤＭＡ転送方法。
【請求項９】
命令キューに積まれたＤＭＡ転送命令を表すエントリに、当該エントリに対応するＤＭＡ転送命令が他のＤＭＡ転送命令に対して独立していることを表す付加情報を付加する付加処理部と、
前記命令キューに積まれたＤＭＡ転送命令に対応するＤＭＡ転送を順次行う際に、前記エントリに付加された前記付加情報に基づいて、他のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う転送処理部と、
を備えたＤＭＡ転送装置。
【請求項１０】
ＤＭＡ転送装置に、
命令キューに積まれたＤＭＡ転送命令を表すエントリに、当該エントリに対応するＤＭＡ転送命令が他のＤＭＡ転送命令に対して独立していることを表す付加情報を付加し、
前記命令キューに積まれたＤＭＡ転送命令に対応するＤＭＡ転送を順次行う際に、前記エントリに付加された前記付加情報に基づいて、他のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う、
処理を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＤＭＡ転送方法、ＤＭＡ転送装置、プログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
メモリや機器との間におけるデータ転送において、特許文献１に示すように、ＤＭＡ（ＤｉｒｅｃｔＭｅｍｏｒｙＡｃｃｅｓｓ）転送が行われうる。ここで、ＤＭＡ転送の一例を、図１乃至図２を参照して説明する。
【０００３】

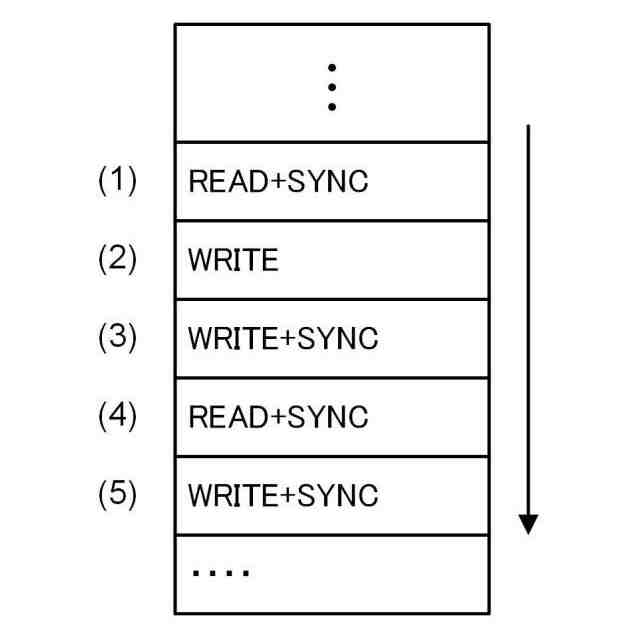

まず、図１は、ＤＭＡ転送のひとつのキューを示している。ＤＭＡ転送は、データの転送であるため、本来はあるところからリードしたものを別のあるところにライトすることとなるが、ここでは、説明の便宜上、ＰＣＩ（ＰｅｒｉｐｈｅｒａｌＣｏｍｐｏｎｅｎｔＩｎｔｅｒｃｏｎｎｅｃｔ）方向からのリードをリード命令、ＰＣＩ方向へのライトをライト命令と定義する。なお、本開示におけるＤＭＡは、一般的なＧＰＧＰＵ（Ｇｅｎｅｒａｌ－ｐｕｒｐｏｓｅｃｏｍｐｕｔｉｎｇｏｎｇｒａｐｈｉｃｓｐｒｏｃｅｓｓｉｎｇｕｎｉｔｓ）に見られるＰＣＩカード型のアクセラレータカード上に実装することを想定しているが、本開示の適用範囲としては、この限りではなく、一般的なＤＭＡ転送に適用可能である。
【０００４】
図１では、（１）ＳＹＮＣ付きリード命令、（２）ライト命令、（３）ＳＹＮＣ付きライト命令、（４）ＳＹＮＣ付きリード命令、（５）ＳＹＮＣ付きライト命令、の順に、ＤＭＡ転送のリクエストがキューに積まれている状態を示している。なお、ＳＹＮＣ付きの命令は、同期制御つまりデータ転送の完了が必要な命令である。
【０００５】
図２に、図１における転送命令を実行した様子を示す。（１）がＳＹＮＣ付きのリード命令であるため、（２）のライト命令は待たされている。このとき、この動作が期待の動作、つまり、先行のリード命令の完了を待ってからライトしたい動作である場合には問題はない。しかしながら、同じ命令キューに積みながらリードとライトが依存せずに、ＳＹＮＣ待ちをしたくない場合が存在する。その場合、（２），（３）のライトが待たされているときには性能低下が起きていることとなる。例えば、ＰＣＩバスの双方向でデータ転送の性能が出せる状況に対して、片方向のスループットになってしまい、性能が低下する、という問題が生じる。また、同じく（４）のリードは、（１）の先行リードを待つが、（２），（３）のライトは待ちたくない場合もあり、このような場合においても性能が低下する、という問題が生じる。
【先行技術文献】
【特許文献】
【０００６】
特開２０１１－０７０２５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
このように、ＤＭＡ転送を実施するとき、ＳＹＮＣ付き命令のように同期制御が必要となることがあるが、データ転送の性能低下が生じる、という問題がある。
【０００８】
このため、本開示の目的は、上述した課題である、ＤＭＡ転送においてデータ転送の性能低下が生じる、ことを解決することにある。
【課題を解決するための手段】
【０００９】
本開示の一形態であるＤＭＡ転送方法は、
命令キューに積まれたＤＭＡ転送命令を表すエントリに、当該エントリに対応するＤＭＡ転送命令が他のＤＭＡ転送命令に対して独立していることを表す付加情報を付加し、
前記命令キューに積まれたＤＭＡ転送命令に対応するＤＭＡ転送を順次行う際に、前記エントリに付加された前記付加情報に基づいて、他のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う、
という構成をとる。
また、本開示の一形態であるＤＭＡ転送装置は、
命令キューに積まれたＤＭＡ転送命令を表すエントリに、当該エントリに対応するＤＭＡ転送命令が他のＤＭＡ転送命令に対して独立していることを表す付加情報を付加する付加処理部と、
前記命令キューに積まれたＤＭＡ転送命令に対応するＤＭＡ転送を順次行う際に、前記エントリに付加された前記付加情報に基づいて、他のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う転送処理部と、
を備えた、
という構成をとる。
また、本開示の一形態であるプログラムは、
ＤＭＡ転送装置に、
命令キューに積まれたＤＭＡ転送命令を表すエントリに、当該エントリに対応するＤＭＡ転送命令が他のＤＭＡ転送命令に対して独立していることを表す付加情報を付加し、
前記命令キューに積まれたＤＭＡ転送命令に対応するＤＭＡ転送を順次行う際に、前記エントリに付加された前記付加情報に基づいて、他のＤＭＡ転送命令の完了を待たずに前記エントリに対応するＤＭＡ転送を行う、
処理を実行させる、
という構成をとる。
【発明の効果】
【００１０】
本開示は、以上のように構成されることにより、ＤＭＡ転送におけるデータ転送の性能低下を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
