発明の名称TS合成装置および放送システム
出願人日本電気株式会社
代理人個人,個人
主分類H04N 21/236 20110101AFI20250826BHJP(電気通信技術)
要約【課題】SF同期信号発生装置に依拠することなく、TS合成装置間で内部SF位相の同期をとることができるTS合成装置および放送システムを提供する。

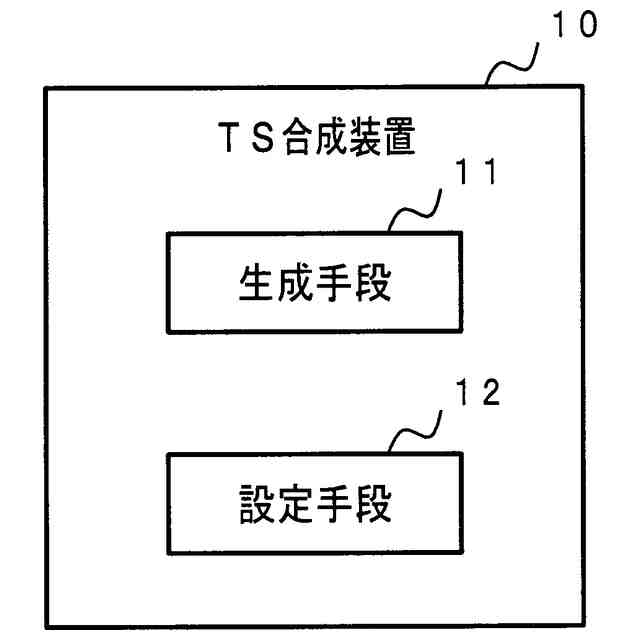

【解決手段】TS合成装置は、冗長構成されるTS(Transport Stream)合成装置であって、受託局内のクロック信号を用いて内部位相を生成する生成手段と、冗長構成される複数のTS合成装置のうちの先に起動したTS合成装置の生成手段が生成した内部位相を、自装置で使用する内部位相として設定する設定手段とを含む。
【選択図】図10
特許請求の範囲【請求項１】
冗長構成されるＴＳ（Transport Stream）合成装置であって、

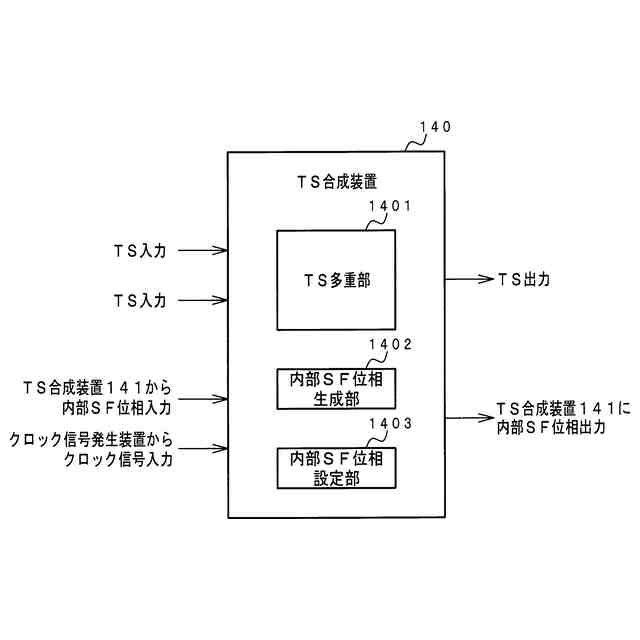

受託局内のクロック信号を用いて内部位相を生成する生成手段と、
冗長構成される複数のＴＳ合成装置のうちの先に起動したＴＳ合成装置の前記生成手段が生成した内部位相を、自装置で使用する内部位相として設定する設定手段とを備える
ことを特徴とするＴＳ合成装置。
続きを表示（約 1,500 文字）【請求項２】

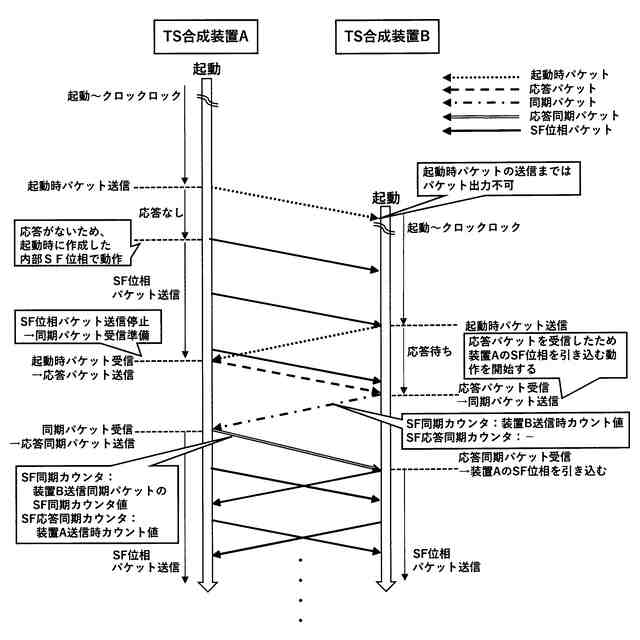

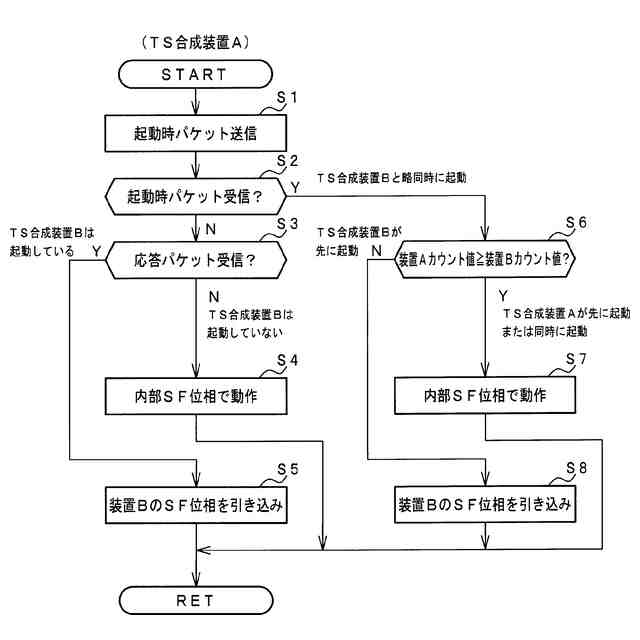

前記設定手段は、起動時に他系のＴＳ合成装置に起動時パケットを送信してから所定期間内に応答を受信した場合に、該他系のＴＳ合成装置の前記生成手段が生成した内部位相を、自装置で使用する内部位相として設定する
請求項１記載のＴＳ合成装置。
【請求項３】
前記設定手段は、起動時に他系のＴＳ合成装置に起動時パケットを送信してから所定期間内に応答を受信しない場合に、自装置の前記生成手段が生成した内部位相を、自装置で使用する内部位相として設定する
請求項１または請求項２記載のＴＳ合成装置。
【請求項４】
前記設定手段は、

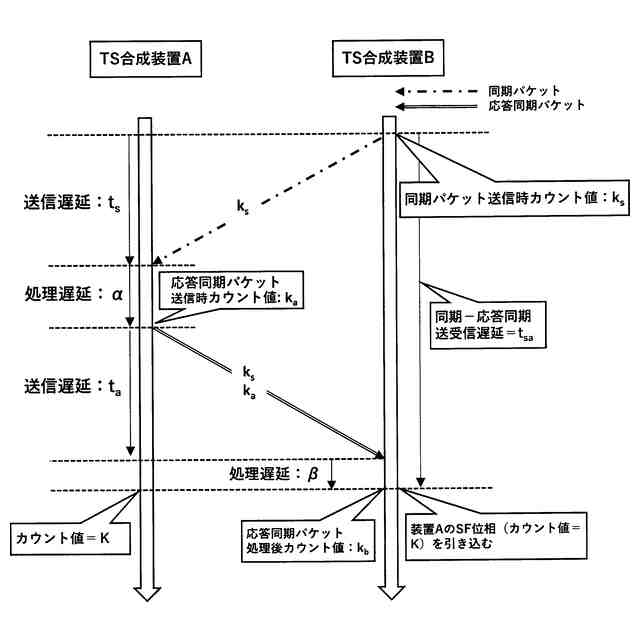

他系のＴＳ合成装置から前記起動時パケットを受信した場合に、自装置で使用している内部位相を示すカウント値を含む応答同期パケットを送信し、
前記応答同期パケットを受信した場合に、前記カウント値に基づいて、自装置で使用する内部位相を設定する
請求項２記載のＴＳ合成装置。
【請求項５】

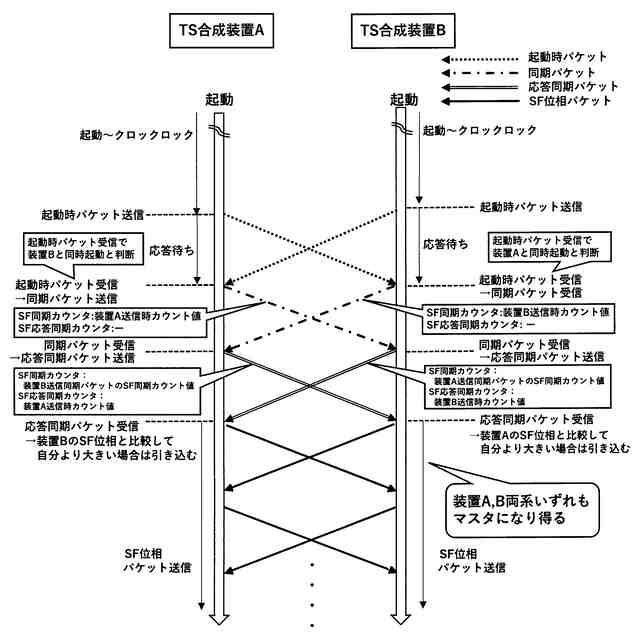

前記設定手段は、起動時に他系のＴＳ合成装置に前記起動時パケットを送信してから所定期間内に該他系のＴＳ合成装置から前記起動時パケットを受信し、その後前記応答同期パケットを受信した場合に、該他系のＴＳ合成装置の前記カウント値と自装置の前記カウント値とのうちの値が小さい方に基づいて、自装置で使用する内部位相を設定する
請求項４記載のＴＳ合成装置。
【請求項６】

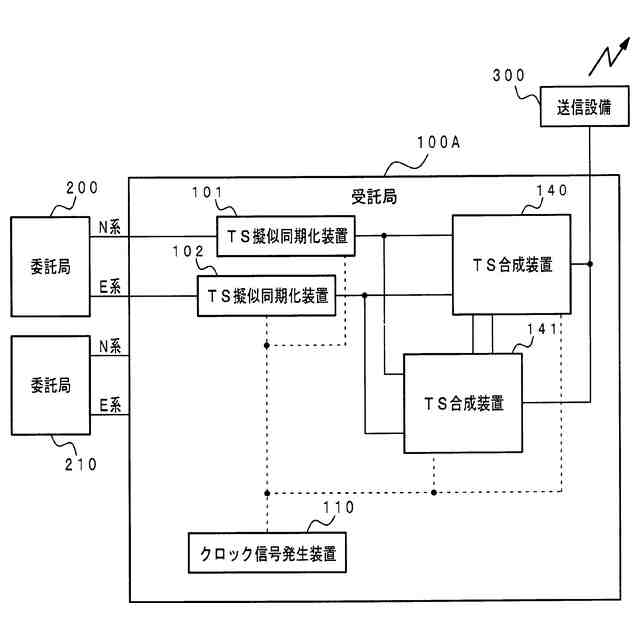

クロック信号を生成するクロック信号発生部と、
ＴＳ（Transport Stream）の合成を行うＴＳ合成装置とを備え、
前記ＴＳ合成装置は、
前記クロック信号発生部が生成するクロック信号を用いて内部位相を生成する生成手段と、
冗長構成された複数の前記ＴＳ合成装置のうちの先に起動した前記ＴＳ合成装置の前記生成手段が生成した内部位相を、自装置で使用する内部位相として設定する設定手段とを含む
ことを特徴とする放送システム。
【請求項７】
前記設定手段は、起動時に他系のＴＳ合成装置に起動時パケットを送信してから所定期間内に応答を受信した場合に、該他系のＴＳ合成装置の前記生成手段が生成した内部位相を、自装置で使用する内部位相として設定する
請求項６記載の放送システム。
【請求項８】
前記設定手段は、起動時に他系のＴＳ合成装置に起動時パケットを送信してから所定期間内に応答を受信しない場合に、自装置の前記生成手段が生成した内部位相を、自装置で使用する内部位相として設定する
請求項６または請求項７記載の放送システム。
【請求項９】
前記設定手段は、
他系のＴＳ合成装置から前記起動時パケットを受信した場合に、自装置で使用している内部位相を示すカウント値を含む応答同期パケットを送信し、
前記応答同期パケットを受信した場合に、前記カウント値に基づいて、自装置で使用する内部位相を設定する
請求項７記載の放送システム。
【請求項１０】
前記設定手段は、起動時に他系のＴＳ合成装置に前記起動時パケットを送信してから所定期間内に該他系のＴＳ合成装置から前記起動時パケットを受信し、その後前記応答同期パケットを受信した場合に、該他系のＴＳ合成装置の前記カウント値と自装置の前記カウント値とのうちの値が大きい方に基づいて、自装置で使用する内部位相を設定する
請求項９記載の放送システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＴＳ信号の合成を行うＴＳ合成装置および放送システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
衛星放送において、ＩＳＤＢ（Integrated Services Digital Broadcasting）－Ｓ方式が用いられる。放送事業者（以下、委託局という。）の信号処理装置（以下、送信側信号処理装置という。）から送信された衛星放送用の構造のトランスポートストリーム（ＴＳ：Transport Stream）信号が、アップリンク局（以下、受託局という。）に伝送される。受託局では、ＴＳ合成装置が、複数の委託局からのＴＳ信号を合成する。合成後のＴＳ信号は、送信設備から放送用衛星に送信される。以下、ＴＳ信号をＴＳと表現する。
【０００３】
委託局におけるクロック信号と受託局におけるクロック信号とは周波数同期している必要がある。委託局と受託局との同期が崩れると、ＴＳ合成装置の入力バッファにおいて、オーバフローまたはアンダーフローが生じる。オーバフローまたはアンダーフローが生じると、映像のフリーズや音声のミュートなどが生じる。以下、映像のフリーズなどを映像ノイズという。また、音声のミュートなどを音声ノイズという。
【０００４】
送信側信号処理装置は、委託局におけるクロック信号に同期したスーパーフレーム（以下、ＳＦという。）構造のＴＳを生成し、生成したＴＳを受託局に送信する。受託局において擬似同期方式が使用される場合、ＴＳ擬似同期化装置が設置される。ＴＳ擬似同期化装置は、送信側信号処理装置が送信するＴＳを受託局におけるクロック信号に同期したＴＳに再生成（再構築）してＴＳ合成装置に出力する。
【０００５】

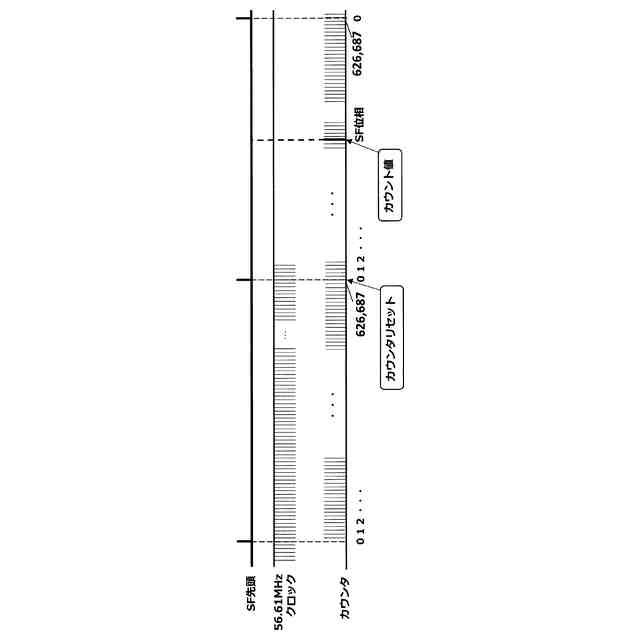

受託局においてＳＦ位相が生成される。ＳＦ位相は、装置の信号出力動作に使用される位相である。以下、受託局における各装置で保持されているＳＦ位相を内部ＳＦ位相という。
【０００６】
受託局では、安定稼働のために、現用系（Ｎ系）と予備系（Ｅ系）との２系統が設けられている。したがって、受託局には、Ｎ系のＴＳ合成装置とＥ系のＴＳ合成装置とがある。例えば、Ｎ系に障害が発生したときに、Ｎ系とＥ系とが切り替えられ、Ｅ系が現用系になる。例えば、特許文献１には、２台のＴＳ合成装置を冗長構成として用いる例が記載されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１２－０７００５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】

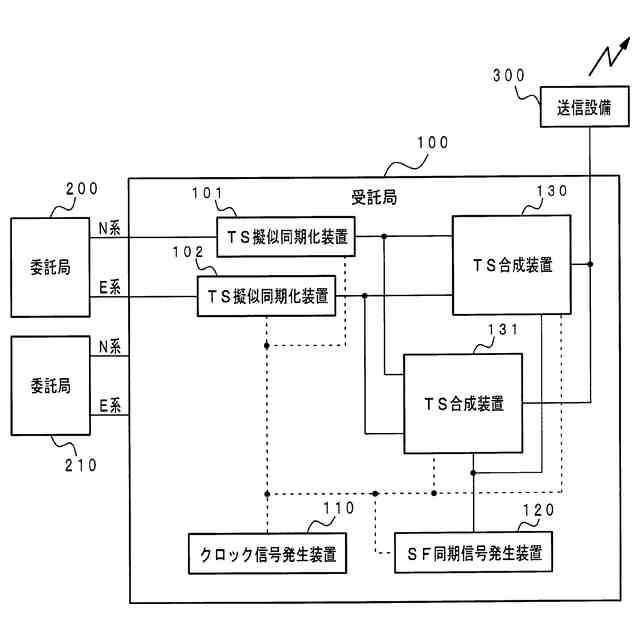

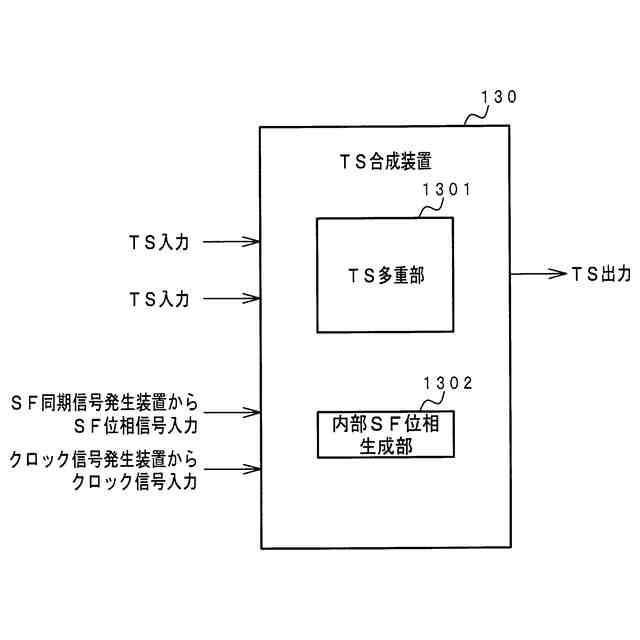

一般的なＴＳ合成装置の冗長構成では、２台のＴＳ合成装置の内部ＳＦ位相を同期させるために、リファレンス同期構成を採用している。リファレンス同期構成では、ＳＦ同期信号発生装置が生成するＳＦ位相を基準として２台のＴＳ合成装置の内部ＳＦ位相が同期している。
【０００９】
しかし、ＳＦ同期信号発生装置は、冗長構成されていない。そのため、ＳＦ同期信号発生装置が故障した場合には、Ｎ系のＴＳ合成装置とＥ系のＴＳ合成装置と間で内部ＳＦ位相の位相ずれが生じ、同期がとれなくなることがある。厳密には、ＳＦ同期信号発生装置が故障した後に、Ｎ系のＴＳ合成装置とＥ系のＴＳ合成装置とのいずれかが再起動した場合に、Ｎ系のＴＳ合成装置とＥ系のＴＳ合成装置と間で内部ＳＦ位相の位相ずれが生じ、同期がとれなくなることがある。すると、Ｎ系のＴＳ合成装置からのＴＳとＥ系のＴＳ合成装置からのＴＳとの連続性が損なわれる。その結果、系統切り替え直後において１ＳＦ分のパケットの重複や欠落が生じる。パケットの重複や欠落が生じると、映像ノイズや音声ノイズが生じる可能性がある。
【００１０】
図１２は、２台のＴＳ合成装置の内部ＳＦ位相に位相ずれが生じる例を示す説明図である。図１２には、ＳＦ同期信号発生装置が出力するＳＦ位相、１系のＴＳ合成装置の内部ＳＦ位相、および２系のＴＳ合成装置の内部ＳＦ位相が示されている。
（【００１１】以降は省略されています）
