公開番号2025138232
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037203
出願日2024-03-11
発明の名称カメラ装置
出願人ニデックプレシジョン株式会社
代理人個人
主分類G03B 17/02 20210101AFI20250917BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】フレキシブルプリント基板をドア本体と内側カバーとの間で屈曲した状態で組み込み、内側カバーをドア本体に固定する際は、内側カバーの姿勢が安定しないためネジ止め作業が難しい。
【解決手段】カメラ装置1は、リアカバーに対して回転可能に取り付けられたドア部7を備え、ドア本体81と、ドア本体のフレーム側に取り付けられる内側カバー83と、ドア本体と内側カバーとの間に規定される空間に収容される電子部品100,110と、電子部品からドア本体と内側カバーとの間を通ってフレームに向かって延びるフレキシブルプリント基板102,112と、内側カバーをドア本体に固定するネジ130とを含む。内側カバーは、縁部141から突出する突出片145と、縁部142に設けられるフック部146とを有し。ドア本体は、内側カバーの突出片が係合するカバー係合孔131と、内側カバーのフック部が係合するカバー係合部132とを有する。
【選択図】図20
特許請求の範囲【請求項１】
内部に写真フィルムを収容するフィルム収容空間を有するフレームと、
前記フレームの少なくとも一部を覆うケーシングと、
前記ケーシングに対して回転軸を中心として回転可能に取り付けられたドア部と
を備え、
前記ドア部は、
ドア本体と、
前記ドア本体の前記フレーム側に取り付けられる内側カバーと、
前記ドア本体と前記内側カバーとの間に規定される空間に収容される少なくとも１つの電子部品と、
前記少なくとも１つの電子部品から前記回転軸の近傍で前記ドア本体と前記内側カバーとの間を通って前記フレームに向かって延びる少なくとも１つのフレキシブルプリント基板と、
前記内側カバーを前記ドア本体に固定する少なくとも１つの固定具と
を含み、
前記内側カバーは、
前記回転軸から離れた第１の縁部と、
前記第１の縁部よりも前記回転軸に近い第２の縁部と、
前記第１の縁部から突出する複数の突出片と、
前記第２の縁部に設けられるフック部と
を有し、
前記ドア本体は、
前記内側カバーの前記複数の突出片が係合する少なくとも１つの第１のカバー係合部と、
前記内側カバーの前記フック部が係合する第２のカバー係合部と
を有する、
カメラ装置。
続きを表示（約 280 文字）【請求項２】
前記少なくとも１つのフレキシブルプリント基板は、前記内側カバーの前記フック部の両側を通って延びる２つのフレキシブルプリント基板を含む、請求項１に記載のカメラ装置。
【請求項３】
前記少なくとも１つの固定具は、前記少なくとも１つの電子部品の四隅近傍に配置される４つの固定具を含む、請求項１に記載のカメラ装置。
【請求項４】
前記ドア部は、
前記ドア本体の外面のうち前記第２のカバー係合部が設けられる部分を覆う外側カバー
をさらに有する、
請求項１から３のいずれか一項に記載のカメラ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カメラ装置に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来から、写真フィルムパックなどを出し入れするための開口を開閉するドアを有するカメラが知られている（例えば、特許文献１参照）。このようなドアは、シャフトを含むヒンジ機構を介してカメラ本体に連結されており、このヒンジ機構のシャフトを中心としてドアを回転できるようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－８８４９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
最近では、カメラの多機能化に伴い、カメラ本体だけではなくこのようなドアにも電子部品を搭載することが増えてきている。上述したようにドアはカメラ本体に対して回転可能に設けられているため、電子部品をドアに搭載した場合には、電子部品とカメラ本体の制御部との間を接続するためにフレキシブルプリント基板が用いられる。このようなフレキシブルプリント基板はドア本体と内側カバーとの間で屈曲した状態で組み込まれているため、内側カバーをドア本体にネジにより固定する際には、フレキシブルプリント基板からの反発力を受けつつ内側カバーのネジ止めを行わなければならない。このような内側カバーの姿勢が安定しない状態でのネジ止め作業は難しい。
【０００５】
本発明は、このような従来技術の問題点に鑑みてなされたもので、電子部品を搭載したドア部のネジ止め固定を容易にすることができるカメラ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、内部に写真フィルムを収容するフィルム収容空間を有するフレームと、上記フレームの少なくとも一部を覆うケーシングと、上記ケーシングに対して回転軸を中心として回転可能に取り付けられたドア部とを備え、上記ドア部は、ドア本体と、上記ドア本体の上記フレーム側に取り付けられる内側カバーと、上記ドア本体と上記内側カバーとの間に規定される空間に収容される少なくとも１つの電子部品と、上記少なくとも１つの電子部品から上記回転軸の近傍で上記ドア本体と上記内側カバーとの間を通って上記フレームに向かって延びる少なくとも１つのフレキシブルプリント基板と、上記内側カバーを上記ドア本体に固定する少なくとも１つの固定具とを含み、上記内側カバーは、上記回転軸から離れた第１の縁部と、上記第１の縁部よりも上記回転軸に近い第２の縁部と、上記第１の縁部から突出する複数の突出片と、上記第２の縁部に設けられるフック部とを有し、上記ドア本体は、上記内側カバーの上記複数の突出片が係合する少なくとも１つの第１のカバー係合部と、上記内側カバーの上記フック部が係合する第２のカバー係合部とを有する、カメラ装置が提供される。
【発明の効果】
【０００７】
本発明によれば、内側カバーをドア本体に取り付ける際に、内側カバーの突出片及びフック部をそれぞれドア本体の第１のカバー係合部及び第２のカバー係合部に係合させることで、フレキシブルプリント基板をドア本体と内側カバーとの間に挟み込んだ状態でドア本体と内側カバーとを仮止めすることができる。この仮止めによって、フレキシブルプリント基板からの反発力の影響を受けずに内側カバーをドア本体に固定具により固定することができるので、ドア本体への内側カバーの固定が容易になる。
【図面の簡単な説明】
【０００８】

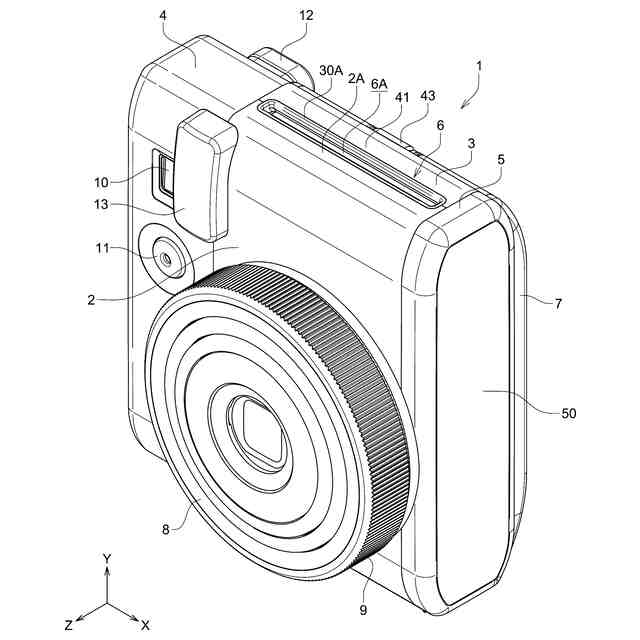

図１は、本発明の一実施形態におけるカメラ装置を示す前方斜視図である。

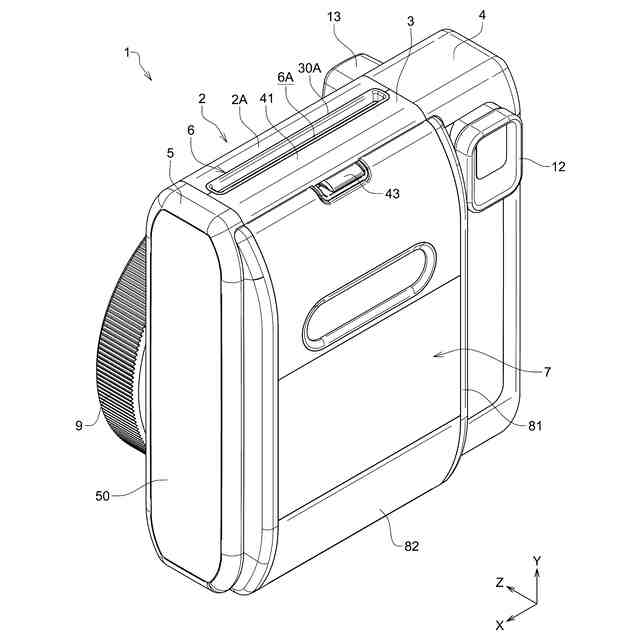

図２は、図１に示すカメラ装置の後方斜視図であり、ドア部が閉じた状態を示している。

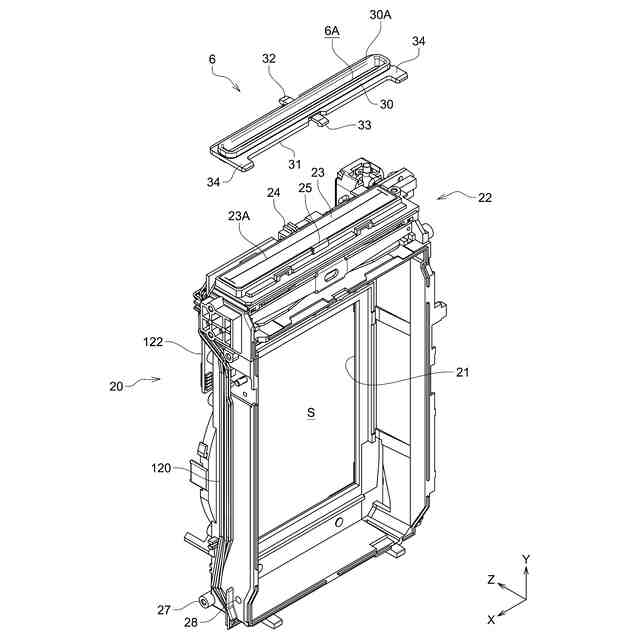

図３は、図１に示すカメラ装置のケーシングの内部に収容されるフレームをフィルム排出カバーとともに示す後方斜視図である。

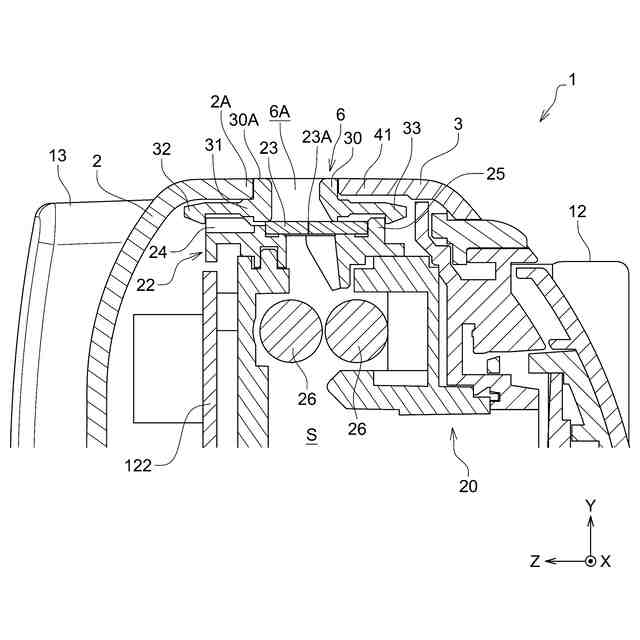

図４は、図１に示すカメラ装置の部分縦断面図である。

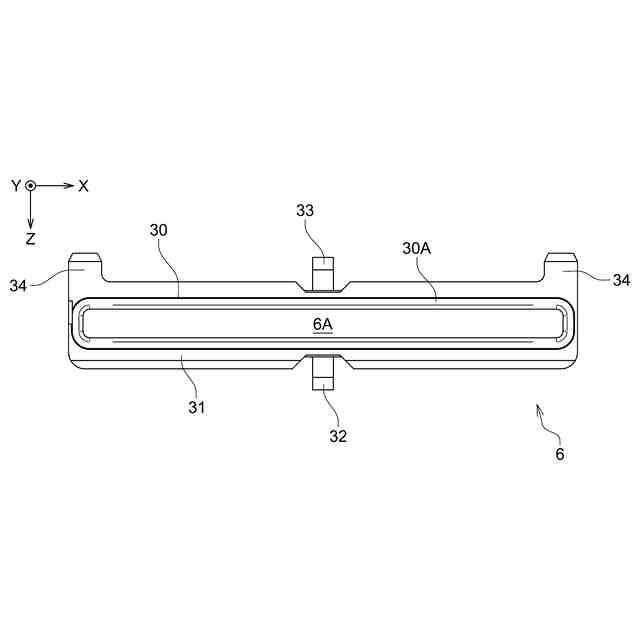

図５Ａは、図３に示すフィルム排出カバーの平面図である。

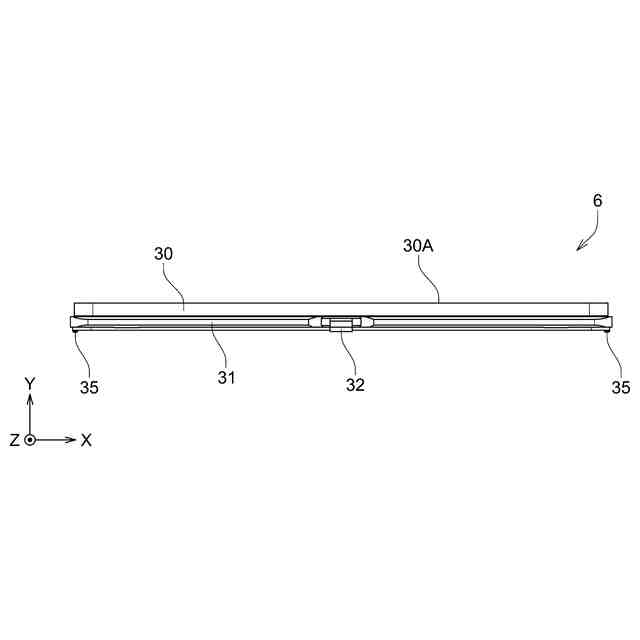

図５Ｂは、図５Ａに示すフィルム排出カバーの正面図である。

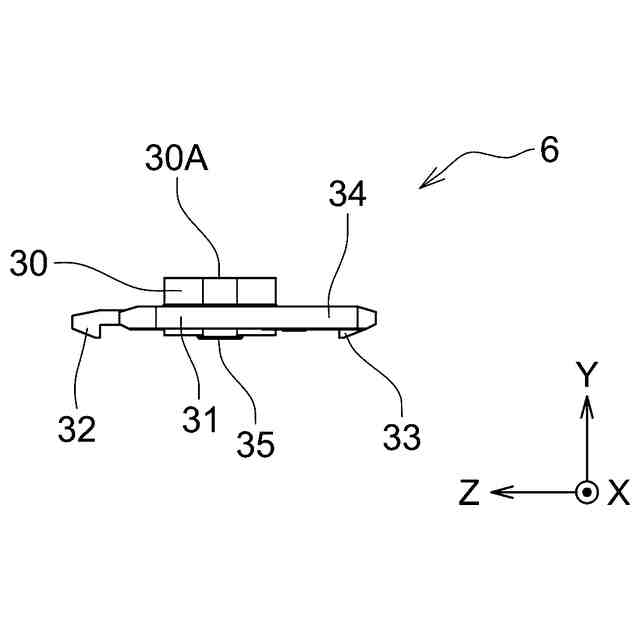

図５Ｃは、図５Ａに示すフィルム排出カバーの左側面図である。

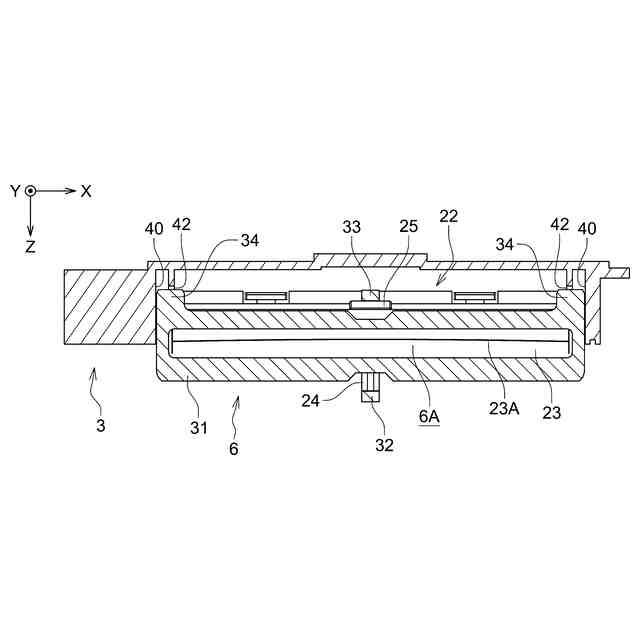

図６は、図３に示すフィルム排出カバーの取付状態を模式的に示す横断面図である。

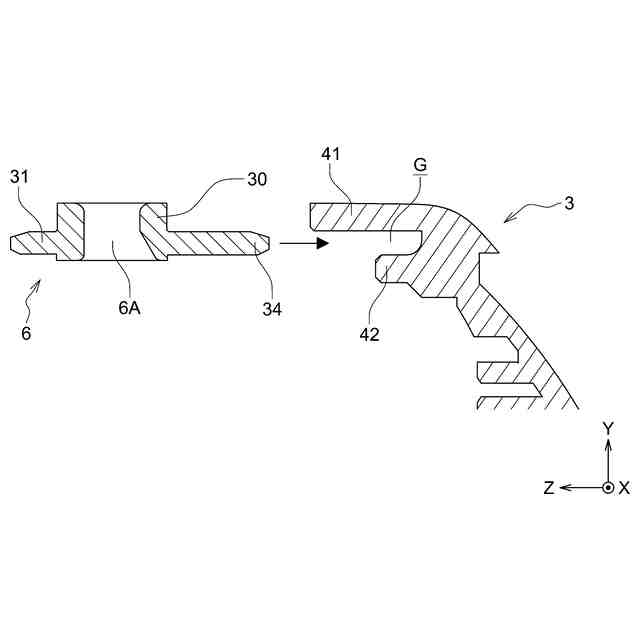

図７は、図３に示すフィルム排出カバーをリアカバーに取り付ける工程を模式的に示す縦断面図である。
図８は、図２に示すカメラ装置のサイドカバー及び化粧プレートの分解斜視図である。
図９は、図８に示す化粧プレートの斜視図である。
図１０は、図８に示すサイドカバー及びフレームの工具挿入孔を含む部分断面図である。
図１１は、図８に示すサイドカバーの右側面図である。
図１２は、図１に示すカメラ装置のドア部が開いた状態を示す後方斜視図である。
図１３は、図２に示すカメラ装置のドア部の回転支持構造を含む部分を拡大して示す斜視図である。
図１４は、図２に示すカメラ装置のドア部及びリアカバーの分解斜視図である。
図１５は、図１４に示すドア部の一部を示す背面図である。
図１６は、図１５のＡ－Ａ線断面図である。
図１７Ａは、図１４に示すドア部における外側カバーを示す斜視図である。
図１７Ｂは、図１７Ａに示す外側カバーの平面図である。
図１７Ｃは、図１７Ａに示す外側カバーの右側面図である。
図１８は、図１に示すカメラ装置を図１５のＡ－Ａ線で切断したときの断面図である。
図１９Ａは、図１８に示すドア部の回転支持構造を組み立てる工程を説明する断面図である。
図１９Ｂは、図１８に示すドア部の回転支持構造を組み立てる工程を説明する断面図である。

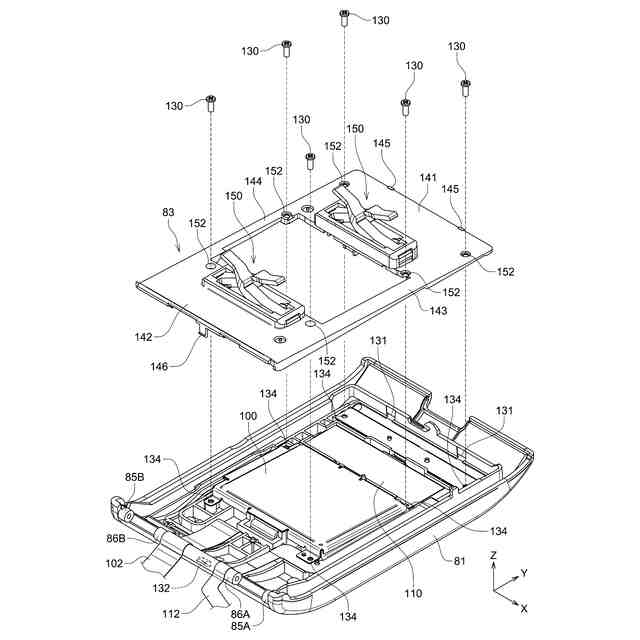

図２０は、図２に示すカメラ装置のドア部の分解斜視図である。
図２１は、図２０に示す内側カバーをドア本体に取り付ける工程を説明する模式的断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係るカメラ装置の実施形態について図１から図２１を参照して詳細に説明する。図１から図２１において、同一又は相当する構成要素には、同一の符号を付して重複した説明を省略する。また、図１から図２１においては、各構成要素の縮尺や寸法が誇張されて示されている場合や一部の構成要素が省略されている場合がある。以下の説明では、特に言及がない場合には、「第１」や「第２」などの用語は、構成要素を互いに区別するために使用されているだけであり、特定の順位や順番を表すものではない。
【００１０】
カメラ装置の概要
図１は、本発明の一実施形態におけるカメラ装置１を示す前方斜視図、図２は後方斜視図である。本実施形態におけるカメラ装置１は、撮影後に自動的に現像が行われる写真フィルムを用いるカメラ（インスタントカメラ）であるが、本発明はこのようなインスタントカメラ以外にも適用できることは言うまでもない。なお、本実施形態では、便宜的に、光軸方向に沿ってカメラ装置１から被写体に向かう方向（図１における＋Ｚ方向）を「前」又は「前方」といい、被写体からカメラ装置１に向かう方向（－Ｚ方向）を「後」又は「後方」ということとする。
（【００１１】以降は省略されています）
