公開番号2025139164
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037960
出願日2024-03-12
発明の名称ポンプブラケットおよびポンプブラケットの製造方法
出願人三相電機株式会社
代理人KEY弁理士法人
主分類F04B 53/00 20060101AFI20250918BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】モータポンプのモータ部とポンプ部との間隔を変更する際に、ブラケットの鋳型を新たに作製することなく短期間かつ低コストで製造することができるポンプブラケットおよびポンプブラケットの製造方法を提供する。
【解決手段】モータポンプのモータ部とポンプ部とを連結するポンプブラケットであって、モータ部に取り付けられるモータフランジと、ポンプ部に取り付けられるポンプフランジと、前記モータフランジと前記ポンプフランジとの間に連結された中間部材と、を備え、モータフランジは、筒形状の第1筒部と、第1貫通孔を有するモータ仕切壁部とを有し、モータフランジは一体成形の鋳造品であり、ポンプフランジは、筒形状の第2筒部と、第2貫通孔を有するポンプ仕切壁部と、を有し、ポンプフランジは一体成形の鋳造品であり、中間部材は、一端がモータフランジに溶接され、他端がポンプフランジに溶接されたパイプである。

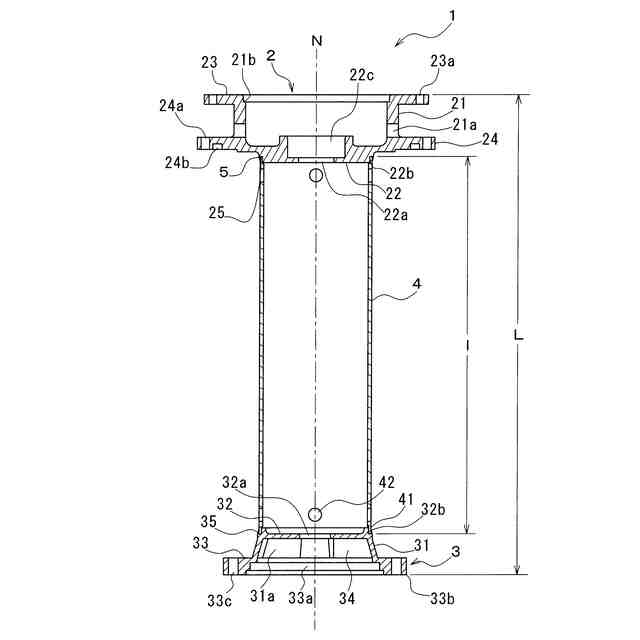

【選択図】図1
特許請求の範囲【請求項１】

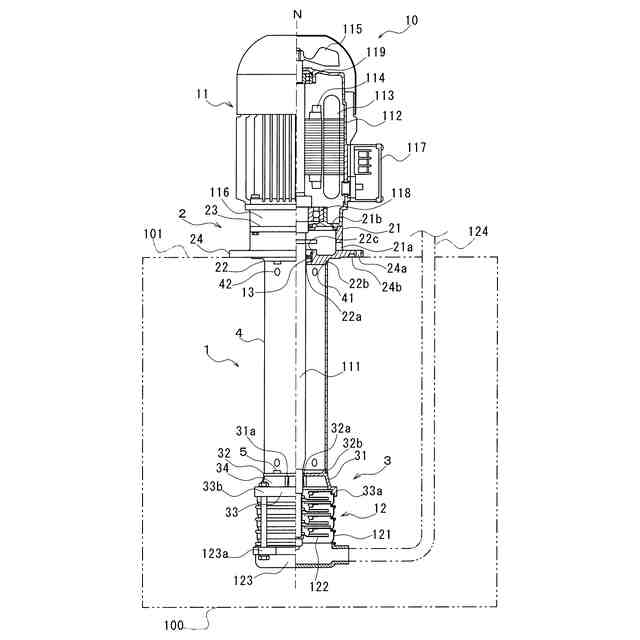

モータポンプのモータ部とポンプ部とを連結するポンプブラケットであって、
前記モータ部に取り付けられるモータフランジと、
前記ポンプ部に取り付けられるポンプフランジと、
前記モータフランジと前記ポンプフランジとの間に連結された中間部材と、を備え、

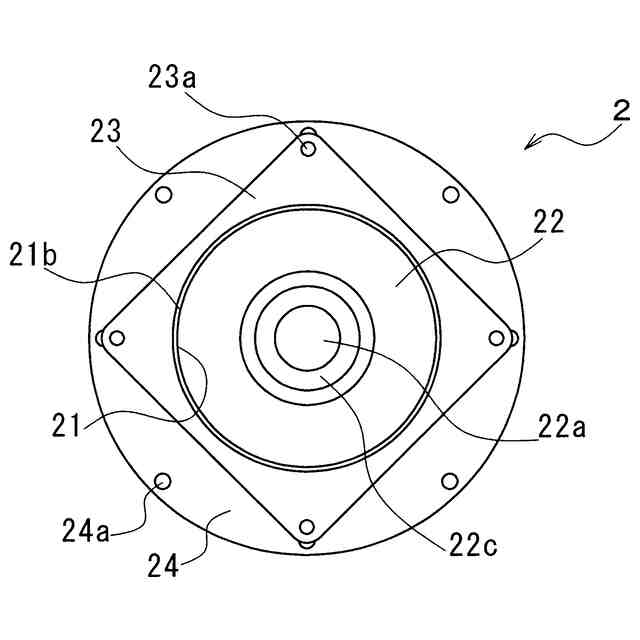

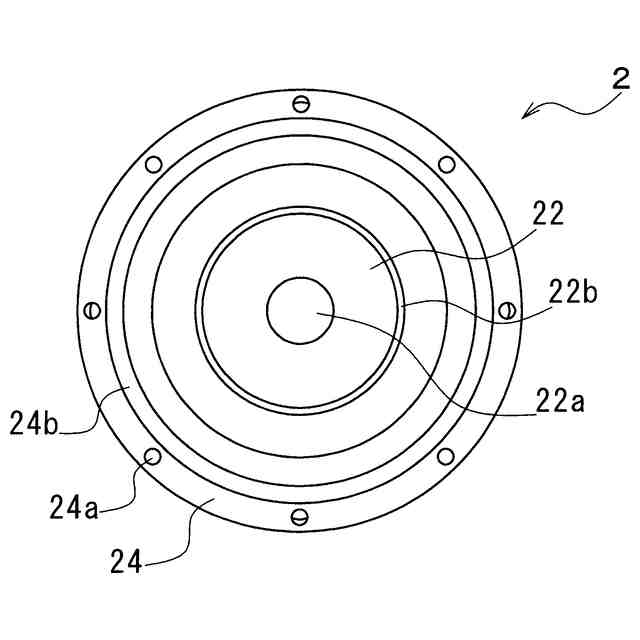

前記モータフランジは、前記モータポンプの回転軸の軸線方向に延在する筒形状の第１筒部と、前記第１筒部から径方向内方に延び前記回転軸が挿通可能な第１貫通孔を有するモータ仕切壁部と、を有し、前記モータフランジは一体成形の鋳造品であり、

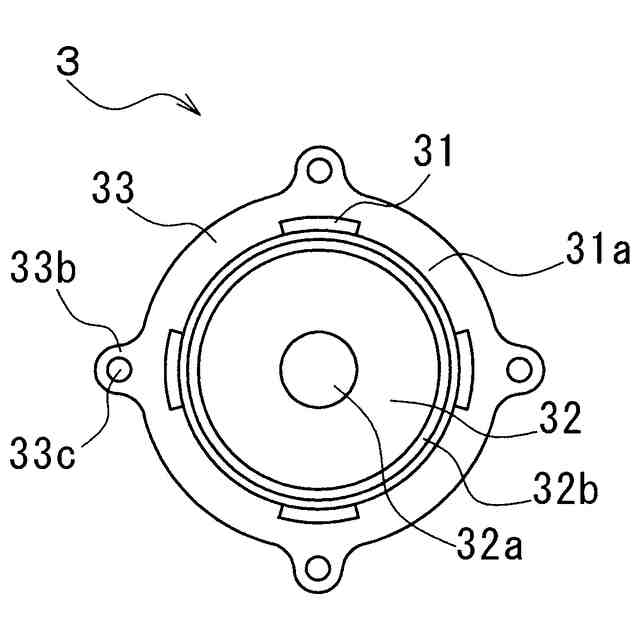

前記ポンプフランジは、前記回転軸の軸線方向に延在する筒形状の第２筒部と、前記第２筒部から径方向内方に延び前記回転軸が挿通可能な第２貫通孔を有するポンプ仕切壁部と、を有し、前記ポンプフランジは一体成形の鋳造品であり、
前記中間部材は、一端が前記モータフランジに溶接され、他端が前記ポンプフランジに溶接されたパイプである、ことを特徴とするポンプブラケット。
続きを表示（約 580 文字）【請求項２】
前記モータフランジおよび前記ポンプフランジはそれぞれロストワックス鋳造品である、ことを特徴とする請求項１に記載のポンプブラケット。
【請求項３】

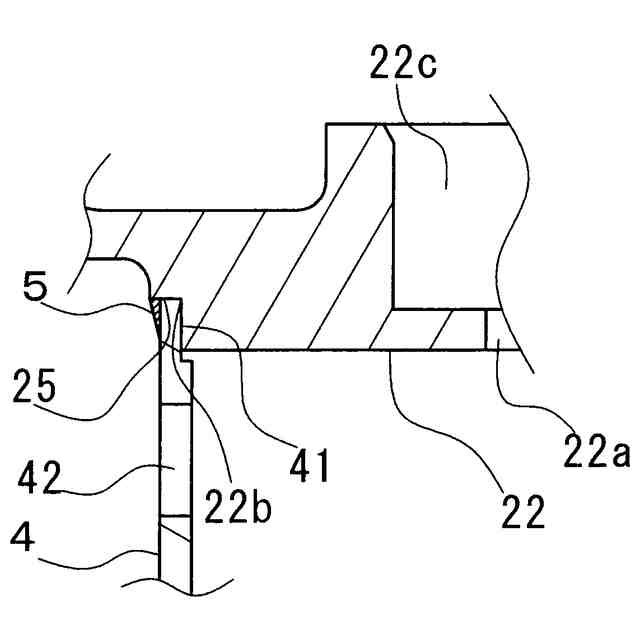

前記モータ仕切壁部の前記パイプ側の面、および、前記パイプの端部には、互いに嵌合する嵌合部が形成されている、ことを特徴とする請求項１または２に記載のポンプブラケット。
【請求項４】

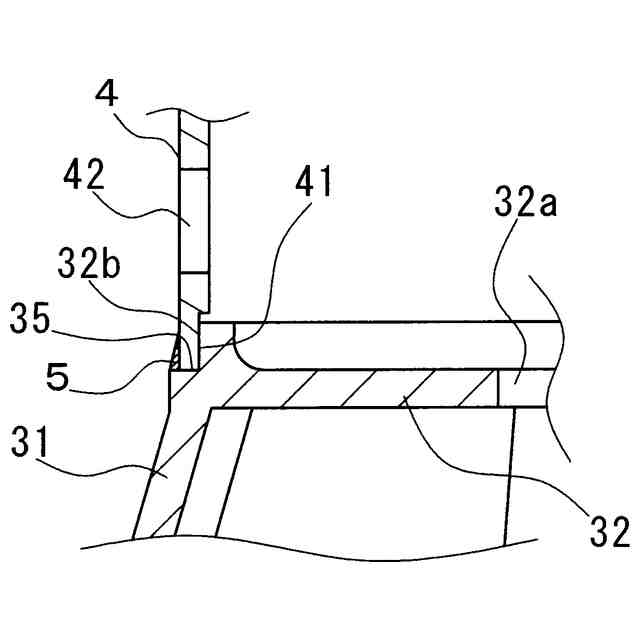

前記ポンプ仕切壁部の前記パイプ側の面、および、前記パイプの端部には、互いに嵌合する嵌合部が形成されている、ことを特徴とする請求項１または２に記載のポンプブラケット。
【請求項５】

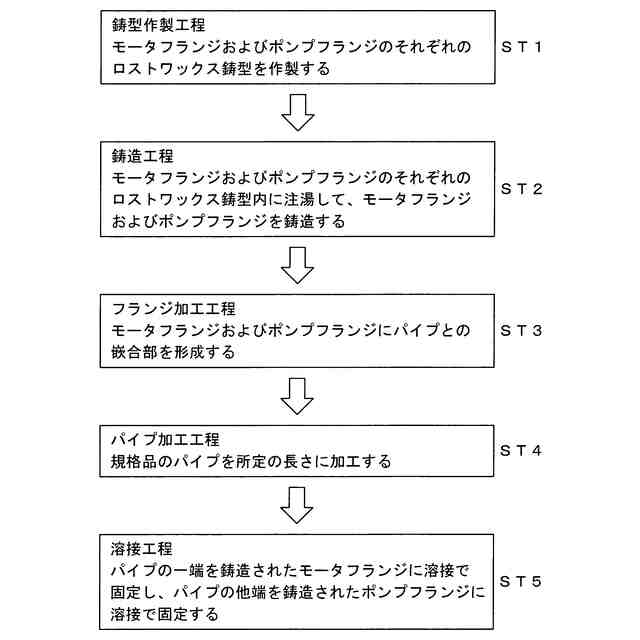

請求項１に記載のポンプブラケットの製造方法であって、
前記モータフランジおよび前記ポンプフランジのそれぞれのロストワックス鋳型を作製する鋳型作製工程と、
前記モータフランジおよび前記ポンプフランジのそれぞれの前記ロストワックス鋳型内に注湯して、前記モータフランジおよび前記ポンプフランジを鋳造する鋳造工程と、
パイプを、所定の長さに加工する、パイプ加工工程と、
前記パイプの一端を鋳造された前記モータフランジに溶接で固定し、前記パイプの他端を鋳造された前記ポンプフランジに溶接で固定する、溶接工程と、を含むことを特徴とするポンプブラケットの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータポンプのモータ部とポンプ部とを連結するポンプブラケットおよびポンプブラケットの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来のモータポンプには、モータポンプのモータ部とポンプ部とを連結する部材としてブラケットが用いられている。特許文献１には、それまで別構造であったモータ部のブラケットと、ポンプ部のブラケットとを一体成形したモータポンプのブラケットが開示されている。特許文献１のブラケットは、ロストワックス鋳造を用いて製造されている。
【０００３】
モータ部のブラケットと、ポンプ部のブラケットとを一体成形することにより、ブラケットを軸線方向に短くでき、モータポンプの軸方向の全長も短くできる。しかしながら、モータポンプは、様々な条件に応じて多様な形態が必要となる。例えば、吸込口と吐出口との位置関係によって、ポンプ部とモータ部との間隔を広くする、あるいは、条件に応じてポンプ部とモータ部との間隔が異なるモータポンプが求められる場合がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１２７２３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
モータ部のブラケットとポンプ部のブラケットを一体化したブラケットを製造し、その後モータポンプのモータ部とポンプ部との間隔が異なるモータポンプが必要となった場合、ブラケットを新たに製造するためには、鋳型自体を新たに作製する必要があった。しかしながら、新たな鋳型の作製には時間とコストがかかるという問題があった。
【０００６】
本発明は、モータポンプのモータ部とポンプ部との間隔を変更する際に、ブラケットの鋳型を新たに作製することなく、短期間かつ低コストで製造することができる、モータポンプのポンプブラケットおよびポンプブラケットの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第１の態様に係るポンプブラケットは、モータポンプのモータ部とポンプ部とを連結するポンプブラケットであって、前記モータ部に取り付けられるモータフランジと、前記ポンプ部に取り付けられるポンプフランジと、前記モータフランジと前記ポンプフランジとの間に連結された中間部材と、を備える。前記モータフランジは、前記モータポンプの回転軸の軸線方向に延在する筒形状の第１筒部と、前記第１筒部から径方向内方に延び前記回転軸が挿通可能な第１貫通孔を有するモータ仕切壁部と、を有する。前記モータフランジは一体成形の鋳造品である。前記ポンプフランジは、前記回転軸の軸線方向に延在する筒形状の第２筒部と、前記第２筒部から径方向内方に延び前記回転軸が挿通可能な第２貫通孔を有するポンプ仕切壁部と、を有する。前記ポンプフランジは一体成形の鋳造品である。前記パイプは、一端が前記モータフランジに溶接され、他端が前記ポンプフランジに溶接されている。
【０００８】
かかる構成を備えるポンプブラケットによれば、モータポンプの条件に応じて、長さの異なるパイプを用意するだけでモータ部とポンプ部との間隔が異なる新たなモータポンプを短期間かつ低コストで製造することができる。
【０００９】
本発明の第２の態様に係るポンプブラケットにおいて、前記モータフランジおよび前記ポンプフランジはそれぞれロストワックス鋳造品である。
【００１０】
本発明の第３の態様に係るポンプブラケットにおいて、前記モータ仕切壁部の前記パイプ側の面、および、前記パイプの端部には、互いに嵌合する嵌合部が形成されている。
（【００１１】以降は省略されています）
