公開番号2025139324
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038188
出願日2024-03-12
発明の名称自動販売機の保護装置
出願人富士電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G07F 9/10 20060101AFI20250918BHJP(チェック装置)
要約【課題】自動販売機の梱包作業を簡易なものとすること。
【解決手段】自動販売機1の下部四隅に下方に突出する態様で設けられた水平度調整脚5に対し、水平度調整脚5が自身の中空部に相対的に進入する態様で筒状の紙管4が着脱可能に装着された自動販売機1を保護するための保護装置10であって、自動販売機1の少なくとも上部四隅を覆う態様で着脱可能に配設された上部保護部材20と、自動販売機1の少なくとも下部四隅を覆う態様で着脱可能に配設された下部保護部材30とを備え、下部保護部材30は、自身の直上の上部保護部材20に対して自動販売機1より外方に突出している。

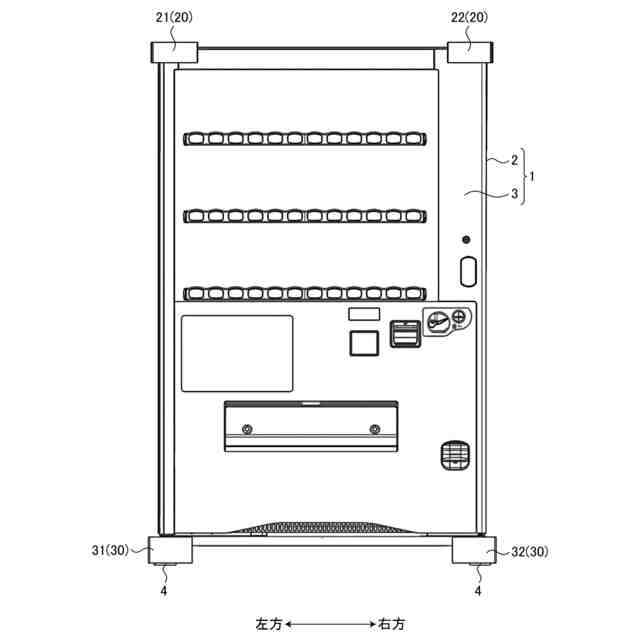

【選択図】図1
特許請求の範囲【請求項１】
自動販売機の下部四隅に下方に突出する態様で設けられた水平度調整脚に対し、該水平度調整脚が自身の中空部に相対的に進入する態様で筒状の紙管が着脱可能に装着された前記自動販売機を保護するための保護装置であって、
前記自動販売機の少なくとも上部四隅を覆う態様で着脱可能に配設された上部保護部材と、
前記自動販売機の少なくとも下部四隅を覆う態様で着脱可能に配設された下部保護部材と
を備え、
前記下部保護部材は、自身の直上の前記上部保護部材に対して前記自動販売機より外方に突出していることを特徴とする自動販売機の保護装置。
続きを表示（約 360 文字）【請求項２】

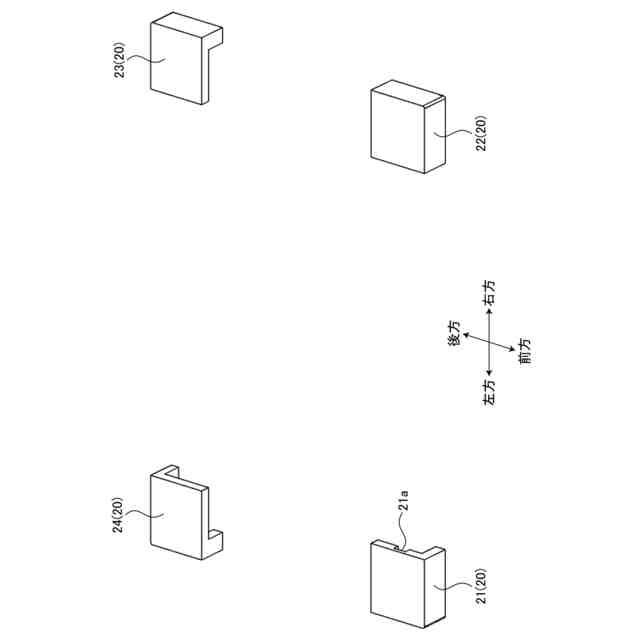

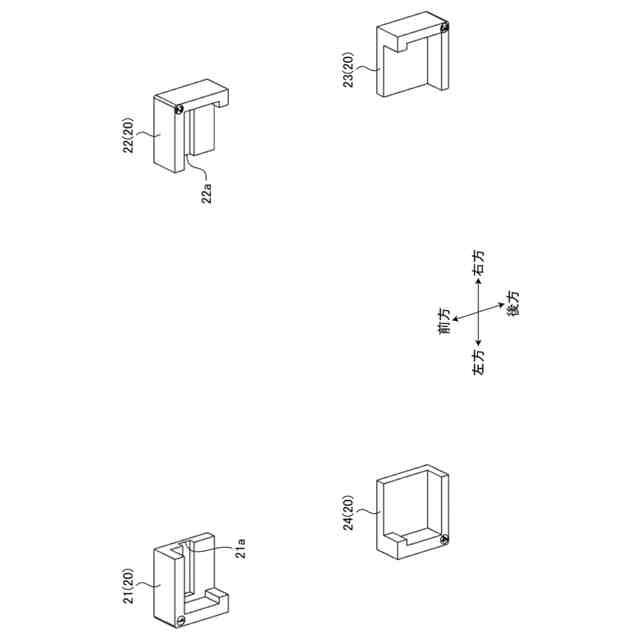

前記上部保護部材は、それぞれが前記自動販売機の上部四隅を覆う態様で着脱可能に配設された４つの上部保護材により構成され、
前記下部保護部材は、それぞれが前記自動販売機の下部四隅を覆う態様で着脱可能に配設された４つの下部保護材により構成されたことを特徴とする請求項１に記載の自動販売機の保護装置。
【請求項３】

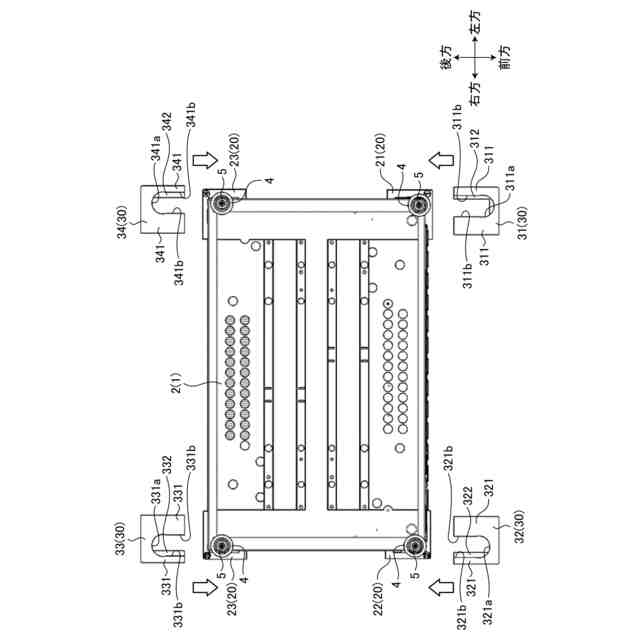

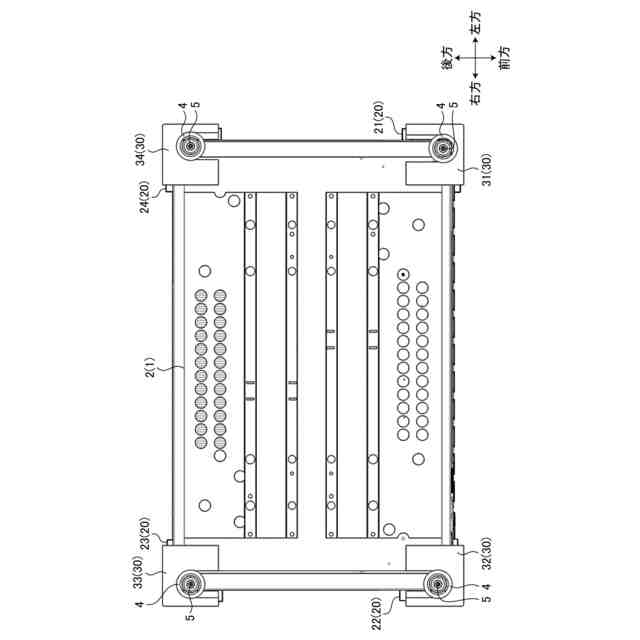

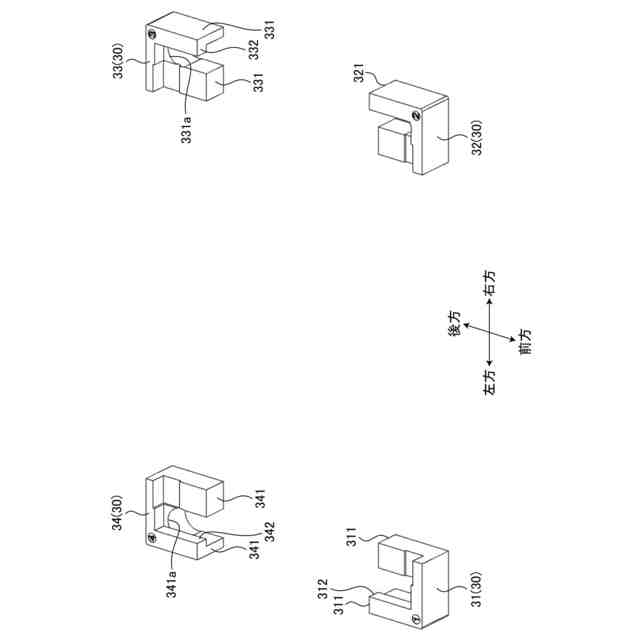

前記４つの下部保護材は、それぞれ対応する紙管の上面に一部が載置された状態で該紙管を挟持することにより、前記自動販売機の下部四隅を覆う態様で着脱可能に配設されたことを特徴とする請求項２に記載の自動販売機の保護装置。
【請求項４】
前記４つの上部保護材及び前記４つの下部保護材は、それぞれに目印が付されていることを特徴とする請求項３に記載の自動販売機の保護装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動販売機の保護装置の関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、自動販売機の保護装置として、例えば特許文献１に提案されたものが知られている。この特許文献１に提案された保護装置は、紙管と、カバー材とを備えている。
【０００３】
紙管は、紙製の円筒状を成すものであり、自動販売機の底面四隅に下方に突出する態様で設けられたそれぞれの水平度調整脚に取り付けられることで該自動販売機に着脱可能に装着されるものである。より詳細に説明すると、紙管は、水平度調整脚が自身の中空部に相対的に進入する態様で該自動販売機に着脱可能に装着されるものである。
【０００４】
カバー部材は、横断面がＬ字状を成す長尺状部材である。このようなカバー部材は、自動販売機の上部前端部分や上部後端部分、下部前端部分、並びに下部後端部分を被覆した状態で結束バンドにより該自動販売機に装着される。
【０００５】
そのような紙管及びカバー部材を備えた保護装置により、例えば輸送時に自動販売機が傷付くことを防止していた。
【先行技術文献】
【特許文献】
【０００６】
特開２００２－３７３１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、上記保護装置では、紙管だけでなくカバー部材を備えていたので、紙管を装着したのちにカバー部材を結束バンドで固定する必要があり、自動販売機の梱包作業が煩雑なものとなっていた。
【０００８】
本発明は、上記実情に鑑みて、自動販売機の梱包作業を簡易なものとすることができる自動販売機の保護装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するために、本発明に係る自動販売機の保護装置は、自動販売機の下部四隅に下方に突出する態様で設けられた水平度調整脚に対し、該水平度調整脚が自身の中空部に相対的に進入する態様で筒状の紙管が着脱可能に装着された前記自動販売機を保護するための保護装置であって、前記自動販売機の少なくとも上部四隅を覆う態様で着脱可能に配設された上部保護部材と、前記自動販売機の少なくとも下部四隅を覆う態様で着脱可能に配設された下部保護部材とを備え、前記下部保護部材は、自身の直上の前記上部保護部材に対して前記自動販売機より外方に突出していることを特徴とする。
【００１０】
また本発明は、上記自動販売機の保護装置において、前記上部保護部材は、それぞれが前記自動販売機の上部四隅を覆う態様で着脱可能に配設された４つの上部保護材により構成され、前記下部保護部材は、それぞれが前記自動販売機の下部四隅を覆う態様で着脱可能に配設された４つの下部保護材により構成されたことを特徴とする。
（【００１１】以降は省略されています）
