公開番号2025140066
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039227
出願日2024-03-13
発明の名称蓄電装置
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/271 20210101AFI20250919BHJP(基本的電気素子)
要約【課題】セル連結体を収容するケースを備える蓄電装置を製造しやすくする。
【解決手段】蓄電装置(電池100)が、ケース300を備える。ケース300は、ケース300を開閉させるヒンジ部330を備える。ケース300は、セル連結体(セル連結体10,20)を収容している。セル連結体は、複数の蓄電セル(セル連結体10における蓄電セル11～14、セル連結体20における蓄電セル21～24)と、蓄電セル同士を電気的につなぐ接続部(セル連結体10または20において隣り合う蓄電セル間の接続部2)とを含む。

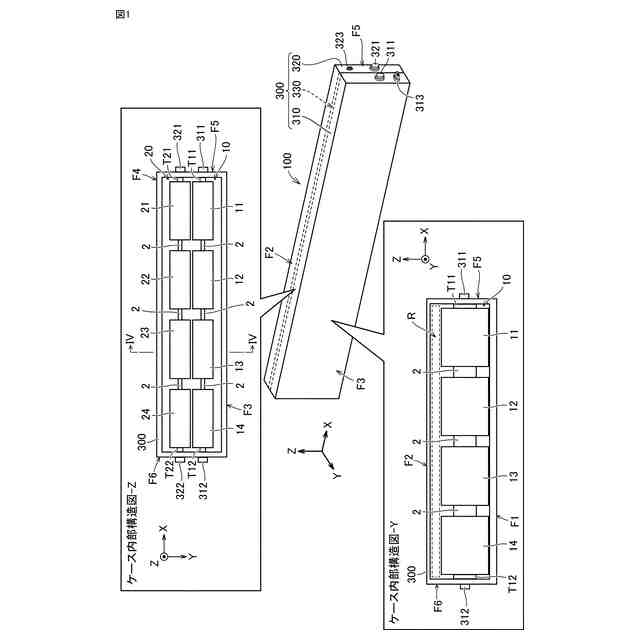

【選択図】図1
特許請求の範囲【請求項１】
ケースを備える蓄電装置であって、
前記ケースは、当該ケースを開閉させるヒンジ部を備え、
前記ケースは、セル連結体を収容しており、
前記セル連結体は、複数の蓄電セルと、前記蓄電セル同士を電気的につなぐ接続部とを含む、蓄電装置。
続きを表示（約 530 文字）【請求項２】
前記ケースは、直方体形状を有し、
前記複数の蓄電セルは、第１方向に接続されており、
前記ケースは、前記第１方向に延びる第１面、第２面、第３面、および第４面と、前記第１方向の両端に位置する第５面および第６面とを有し、
前記第１面と前記第２面とは、前記第１方向に直交する第２方向に対向し、
前記第３面と前記第４面とは、前記第１方向および前記第２方向の各々に直交する第３方向に対向し、
前記第２面は、前記ヒンジ部を含み、
前記ケースは、前記ヒンジ部を介して接続される第１ケース部材および第２ケース部材を含み、
前記第１面は、前記第１ケース部材と前記第２ケース部材とが結合された結合部を含む、請求項１に記載の蓄電装置。
【請求項３】
前記ヒンジ部は、前記第２面において板厚が薄く形成された部分であり、前記第１方向に沿って形成されている、請求項２に記載の蓄電装置。
【請求項４】
前記結合部は、スナップフィット構造を有する、請求項２に記載の蓄電装置。
【請求項５】
前記ケースは、樹脂製のケースである、請求項１～４のいずれか１項に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、複数の蓄電セルを備える蓄電装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特表２０２３－５０２４５７号公報（特許文献１）には、長さＬが４００ｍｍ～２５００ｍｍであり、かつ、幅Ｈに対する長さＬの比率（Ｌ／Ｈ）が４～２１である直方体状の電池（蓄電装置）が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０２４５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された蓄電装置では、直列に接続されて一列に並ぶ複数の電極体セット（蓄電セル）がケース（ハウジング）内に配置されている。以下では、複数の蓄電セルが一列に接続された連結体を、「セル連結体」と称する。
【０００５】
上記蓄電装置の製造においては、セル連結体をケースに入れることが求められる。例えば、ケース本体に設けられた開口部からセル連結体をケース本体内に入れた後、ケース本体の開口部を蓋材で塞ぎ、ケース本体と蓋材とを接合することが考えられる。こうした蓄電装置では、ケース本体と蓋材とが別々に用意される。このため、ケース本体に合っていない蓋材が用意されたり、ケース本体と蓋材とが位置ずれした状態で接合されたりすることなどが懸念される。
【０００６】
本開示は、上記課題を解決するためになされたものであり、その目的は、セル連結体を収容するケースを備える蓄電装置を製造しやすくすることである。
【課題を解決するための手段】
【０００７】
本開示の一形態に従うと、以下に示す蓄電装置が提供される。
【０００８】

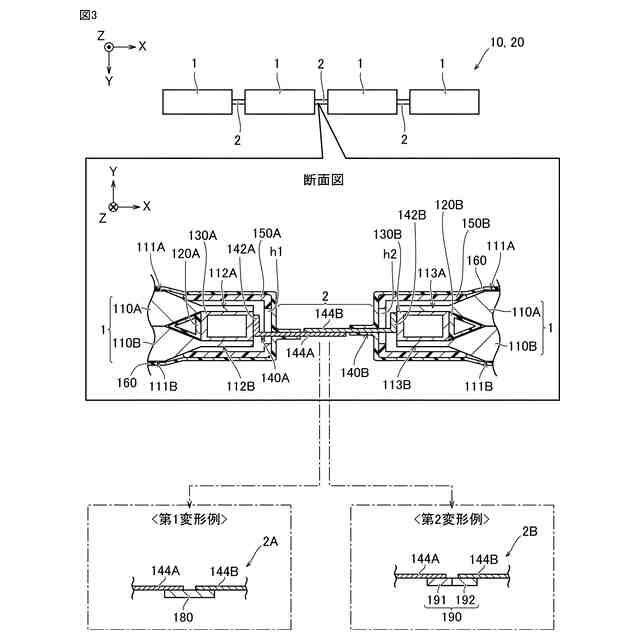

（第１項）当該蓄電装置は、ケースを備える。ケースは、当該ケースを開閉させるヒンジ部を備える。ケースは、セル連結体を収容している。セル連結体は、複数の蓄電セルと、蓄電セル同士を電気的につなぐ接続部とを含む。
【０００９】

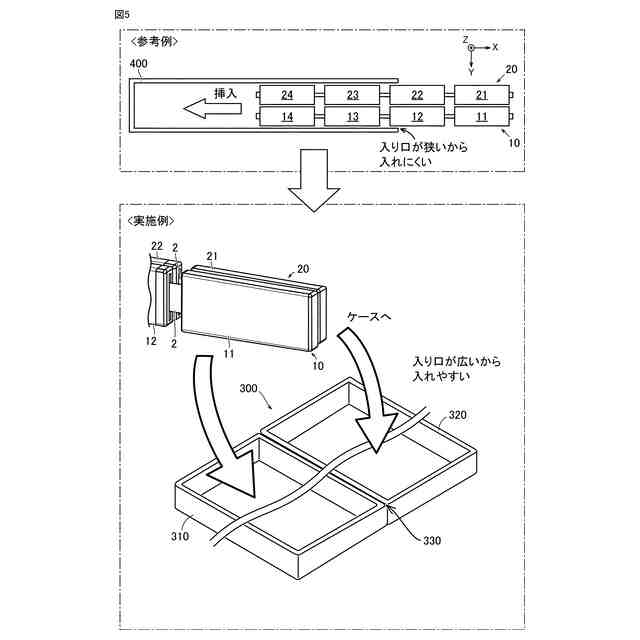

上記構成では、ケースがヒンジ部を備える。このため、ヒンジ部によってケースを開いた状態でセル連結体をケース内に入れた後、ヒンジ部によってケースを閉じることが可能になる。蓄電装置の製造過程において、ヒンジ部によってケースを開閉できるため、蓄電装置を製造しやすくなる。なお、ヒンジ部は、少なくとも蓄電装置の製造過程において機能すればよく、完成品においては、ケースが閉じた状態に固定されてもよい。
【００１０】

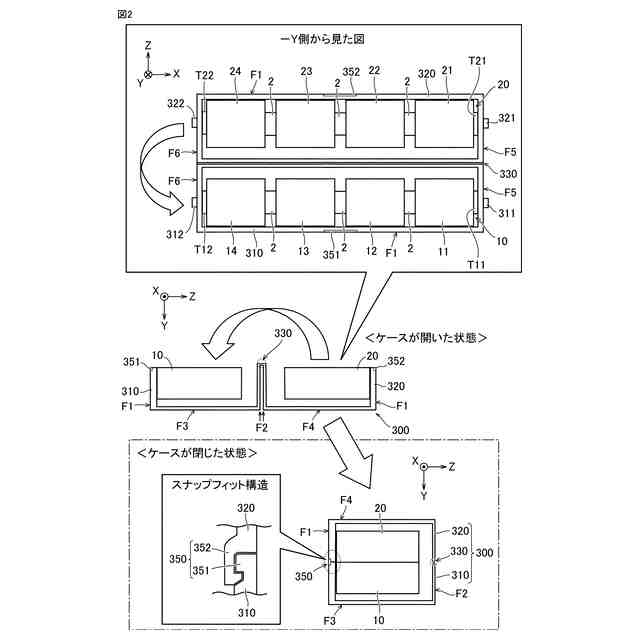

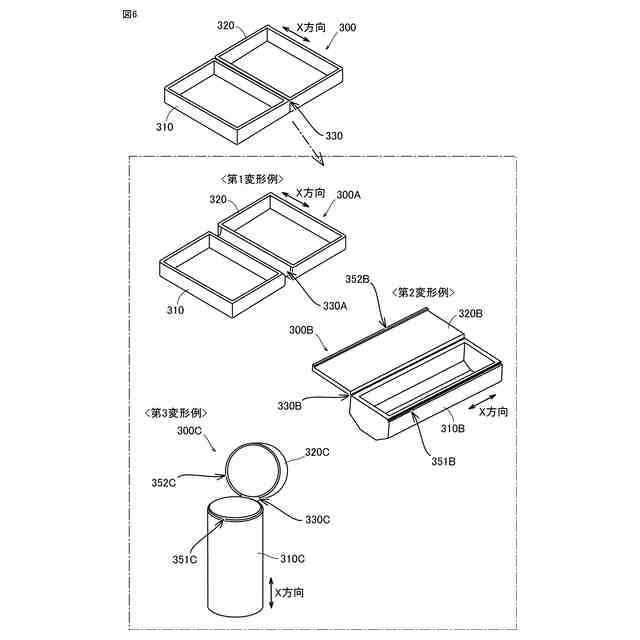

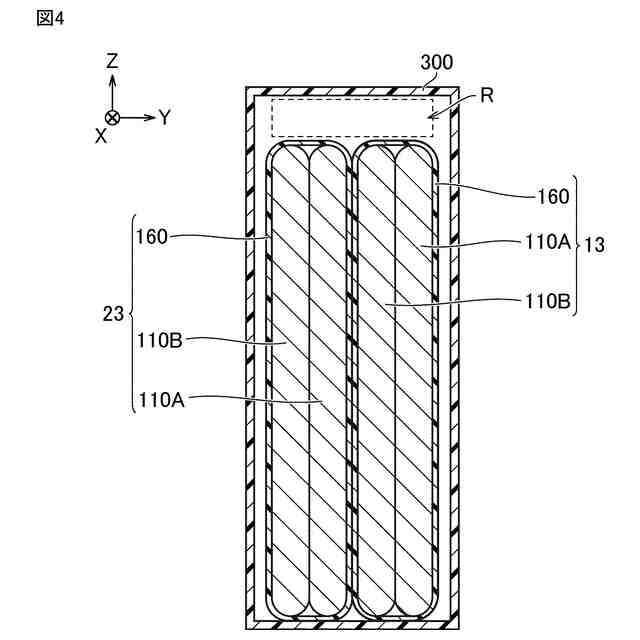

（第２項）第１項に記載の蓄電装置は、ケースは、直方体形状を有する。複数の蓄電セルは、第１方向に接続されている。ケースは、第１方向に延びる第１面、第２面、第３面、および第４面と、第１方向の両端に位置する第５面および第６面とを有する。第１面と第２面とは、第１方向に直交する第２方向に対向する。第３面と第４面とは、第１方向および第２方向の各々に直交する第３方向に対向する。第２面は、ヒンジ部を含む。ケースは、ヒンジ部を介して接続される第１ケース部材および第２ケース部材を含む。第１面は、第１ケース部材と第２ケース部材とが結合された結合部を含む。
（【００１１】以降は省略されています）
