公開番号2025140226
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039456
出願日2024-03-13
発明の名称ディスク装置、および記録方法
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人志賀国際特許事務所
主分類G11B 20/10 20060101AFI20250919BHJP(情報記憶)
要約【課題】システムデータが更新された際における上位装置に対する応答への影響を低減できるディスク装置、および記録方法を提供することである。
【解決手段】実施形態のディスク装置は、システムデータを用いて制御されるディスク装置である。ディスク装置は、ディスクと、不揮発性メモリと、コントローラと、を持つ。前記コントローラは、同一の前記システムデータを前記不揮発性メモリと前記ディスクとの両方に記録させることが可能である。
【選択図】図1
特許請求の範囲【請求項１】
システムデータを用いて制御されるディスク装置であって、
ディスクと、
不揮発性メモリと、
コントローラと、
を備え、
前記コントローラは、同一の前記システムデータを前記不揮発性メモリと前記ディスクとの両方に記録させることが可能である、ディスク装置。
続きを表示（約 1,500 文字）【請求項２】
前記コントローラは、前記システムデータを前記不揮発性メモリに書き込む処理と前記システムデータを前記ディスクに書き込む処理とを含むシステムデータ書き込み処理を実行可能であり、
前記システムデータ書き込み処理において前記コントローラは、前記システムデータを前記不揮発性メモリに書き込んだ後に、同一の前記システムデータを前記ディスクに書き込む、請求項１に記載のディスク装置。
【請求項３】
前記コントローラは、前記システムデータ書き込み処理が終了した後、前記不揮発性メモリと前記ディスクとに少なくとも１つずつ以上の同一の前記システムデータが記録された状態を保持し続ける、請求項２に記載のディスク装置。
【請求項４】
前記コントローラは、前記システムデータ書き込み処理において１つ以上の前記システムデータを前記ディスクに書き込んだ後に、前記不揮発性メモリに書き込まれた前記システムデータを消去する、請求項２に記載のディスク装置。
【請求項５】
前記システムデータ書き込み処理において前記コントローラは、
前記システムデータを前記ディスクに書き込む前に、上位装置からの指令に基づく処理が実行されているか否かを判定する判定処理を実行し、
前記判定処理において前記指令に基づく処理が実行されていないと判定した場合に、少なくとも１つの前記システムデータを前記ディスクに書き込み、
前記判定処理において前記指令に基づく処理が実行されていると判定した場合に、前記システムデータ書き込み処理を中断する、請求項２に記載のディスク装置。
【請求項６】
前記システムデータ書き込み処理において前記コントローラは、
複数の同一の前記システムデータを前記ディスクに書き込み、
１つの前記システムデータを前記ディスクに書き込む前のタイミングごとに前記判定処理を実行する、請求項５に記載のディスク装置。
【請求項７】
前記コントローラは、前記システムデータ書き込み処理を中断している場合において、特定の処理が実行される場合に前記システムデータ書き込み処理を再開する、請求項５に記載のディスク装置。
【請求項８】
前記特定の処理は、前記ディスクの回転数を特定の回転数まで上昇させるスピンアップ処理を含む、請求項７に記載のディスク装置。
【請求項９】
前記ディスクに記録されたデータを読み取ることと前記ディスクにデータを書き込むこととが可能なヘッドを備え、
前記特定の処理は、前記ヘッドを前記ディスクから離すアンロード処理を含む、請求項７に記載のディスク装置。
【請求項１０】
揮発性メモリを備え、
前記ディスク装置への電力供給が停止された際に前記揮発性メモリに記録されたデータの少なくとも一部を前記不揮発性メモリに記録して保護するパワーロスプロテクション機能が実装され、
前記コントローラは、
前記システムデータが更新された際に、更新された前記システムデータのサイズが前記パワーロスプロテクション機能によって保護可能な所定サイズ以下か否かを判定し、
更新された前記システムデータのサイズが前記所定サイズ以下の場合に、更新された前記システムデータを前記揮発性メモリに保持させ、
更新された前記システムデータのサイズが前記所定サイズよりも大きい場合に、前記システムデータ書き込み処理を実行し、更新された前記システムデータを前記不揮発性メモリに書き込む、請求項２に記載のディスク装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、ディスク装置、および記録方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ディスク装置には、当該ディスク装置の制御に用いられるシステムデータがディスクに記録されている。当該システムデータは、ディスク装置の信頼性を高めるために、ディスクに多重に記録されている。そのため、システムデータが更新される際には、ディスクに多重に記録された複数のシステムデータを全て更新する必要があり、システムデータの更新に要する時間が長くなる問題があった。これにより、システムデータが更新された際にディスク装置から上位装置への応答が遅れるなどの不具合が生じる場合があり、使用者の利便性が低下する場合があった。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２８３０８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、システムデータが更新された際における上位装置に対する応答への影響を低減できるディスク装置、および記録方法を提供することである。
【課題を解決するための手段】
【０００５】
実施形態のディスク装置は、システムデータを用いて制御されるディスク装置である。ディスク装置は、ディスクと、不揮発性メモリと、コントローラと、を持つ。前記コントローラは、同一の前記システムデータを前記不揮発性メモリと前記ディスクとの両方に記録させることが可能である。
【図面の簡単な説明】
【０００６】
第１の実施形態のディスク装置の構成を示すブロック図。
第１の実施形態のディスクを示す斜視図。

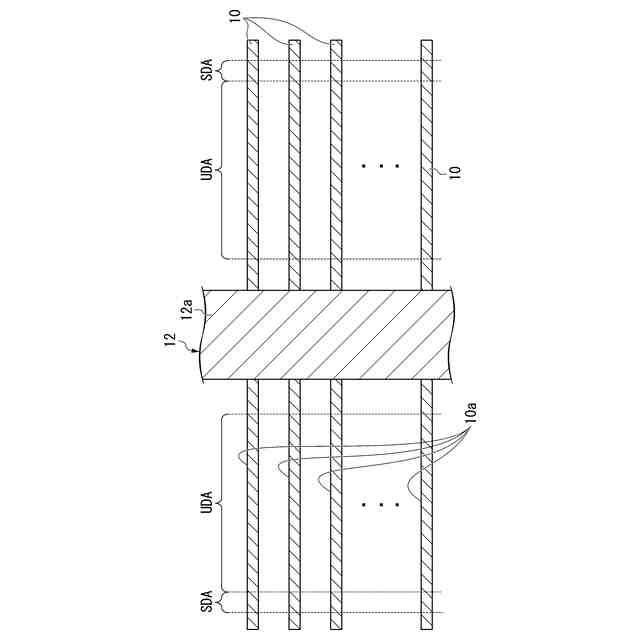

第１の実施形態のディスクを示す断面図。
第１の実施形態のコントローラの制御手順の一部を示すフローチャート。

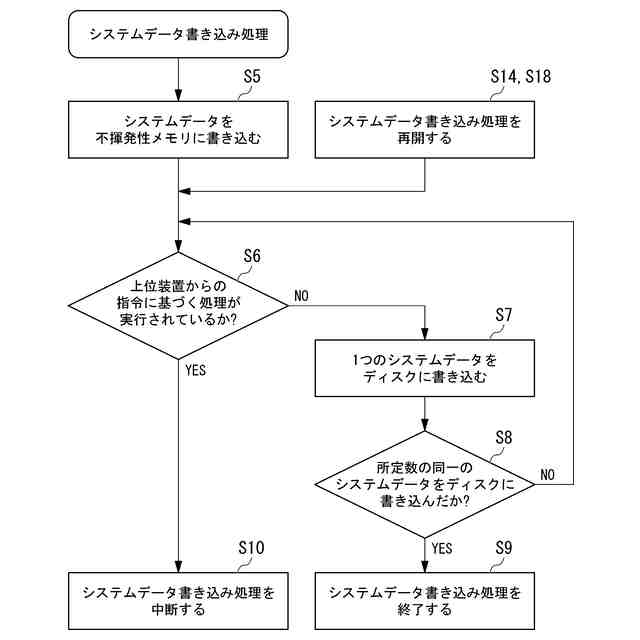

第１の実施形態のシステムデータ書き込み処理の手順の一例を示すフローチャート。
第１の実施形態のコントローラの制御手順の他の一部を示すフローチャート。

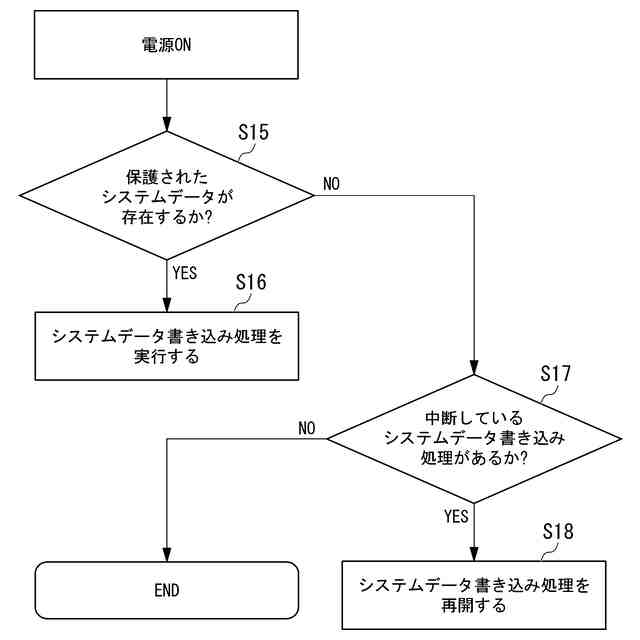

第１の実施形態のコントローラの制御手順のさらに他の一部を示すフローチャート。

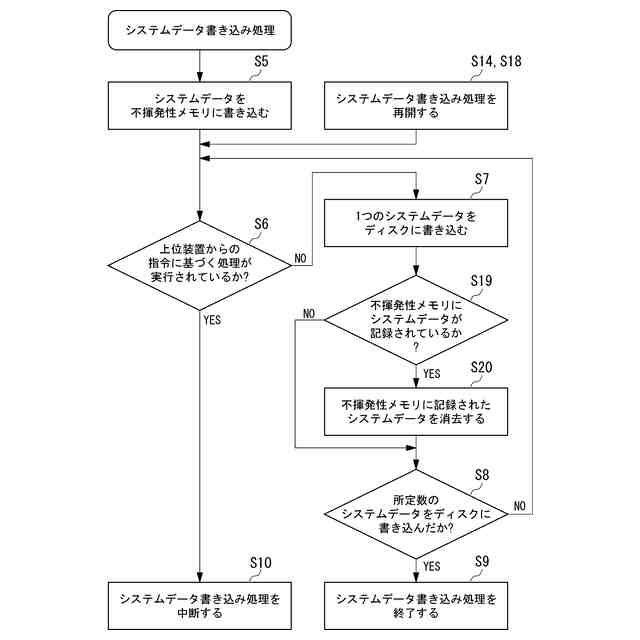

第２の実施形態のシステムデータ書き込み処理の手順の一例を示すフローチャート。
【発明を実施するための形態】
【０００７】
以下、実施形態のディスク装置および記録方法を、図面を参照して説明する。
【０００８】
（第１の実施形態）
図１は、本実施形態のディスク装置１００の構成を示すブロック図である。図１に示す本実施形態のディスク装置１００は、ハードディスクドライブを内蔵する磁気ディスク装置である。ディスク装置１００は、デジタルデータとして情報を保存可能である。ディスク装置１００は、上位装置４０からの指令に基づいて駆動される。上位装置４０は、例えば、パーソナルコンピュータなどである。上位装置４０は、ディスク装置１００に対して指令を与える装置であれば、特に限定されない。上位装置４０は、ディスク装置１００に対して情報を記録させること、およびディスク装置１００に記録されたデータを読み出すことが可能である。
【０００９】
図１に示すように、ディスク装置１００は、ディスク１０と、ヘッド１１と、スピンドルモータ１２と、ボイスコイルモータ１３と、ヘッドアンプＩＣ１４と、ドライバＩＣ１５と、コントローラ２０と、第１揮発性メモリ３１と、第２揮発性メモリ３２と、不揮発性メモリ３３と、を備える。ディスク装置１００は、システムデータＳＤを用いて制御される。システムデータＳＤは、ディスク装置１００に記録されている。システムデータＳＤは、例えば、ディスク１０の記録領域における欠陥が存在する箇所を示すデータ、スピンドルモータ１２およびボイスコイルモータ１３を駆動するためのデータ、ヘッド１１を駆動するためのデータ、およびシステムデータＳＤを管理するためのテーブルデータなどを含む。
【００１０】
本実施形態においてディスク１０は、磁気ディスクである。図２は、ディスク１０を示す斜視図である。ディスク１０は、円板状である。ディスク１０は、スピンドルモータ１２のシャフト１２ａに接続されている。ディスク１０は、記録面１０ａを有する。記録面１０ａは、ユーザデータ領域ＵＤＡと、システムデータ領域ＳＤＡと、を有する。ユーザデータ領域ＵＤＡには、上位装置４０から送信されるユーザデータが記録される。システムデータ領域ＳＤＡには、ディスク装置１００の制御に用いられるシステムデータＳＤが記録される。システムデータ領域ＳＤＡには、複製された同一のシステムデータＳＤが複数記録されている。
（【００１１】以降は省略されています）
