公開番号2025140358
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039706
出願日2024-03-14
発明の名称衝撃工具用チゼル部材
出願人アピュアン株式会社
代理人個人,個人,個人
主分類B25D 17/02 20060101AFI20250919BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】前後方向に長くなっても衝撃を安定して伝達することのできる衝撃工具用チゼル部材を提供する。
【解決手段】第1のチゼル部材20の先端部と、第2のチゼル部材30の後端部とにわたって第2のチゼル部材30の軸線方向を伸縮方向とするコイルバネ40が外嵌されており、第1のチゼル部材20と第2のチゼル部材30とが、当該コイルバネ40を介して連結されており、コイルバネ40が弾縮して第1のチゼル部材20の先端と第2のチゼル部材30の後端とが衝突することによって第1のチゼル部材20から第2のチゼル部材30へと衝撃力が付与される衝撃工具用チゼル部材1である。
【選択図】図1
特許請求の範囲【請求項１】
衝撃工具に装着され、前記衝撃工具から発生する衝撃力をワークに伝達する衝撃工具用チゼル部材であって、
衝撃工具側に配置される第１のチゼル部材と、
前記第１のチゼル部材より先端側に離間して配置される第２のチゼル部材と
を具備し、
前記第１のチゼル部材の先端部と、前記第２のチゼル部材の後端部とにわたって前記第２のチゼル部材の軸線方向を伸縮方向とするコイルバネが外嵌されており、前記第１のチゼル部材と前記第２のチゼル部材とが、当該コイルバネを介して連結されており、
前記コイルバネが弾縮して前記第１のチゼル部材の先端と前記第２のチゼル部材の後端とが衝突することによって前記第１のチゼル部材から前記第２のチゼル部材へと前記衝撃力が付与される
ことを特徴とする衝撃工具用チゼル部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衝撃工具に装着され、前記衝撃工具から発生する衝撃力をワークに伝達する衝撃工具用チゼル部材に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から用いられている衝撃工具用チゼル部材としては、衝撃工具本体から受ける衝撃を直接的にワークに伝えるために前後方向に沿って一体的に成形されたものが一般的である（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１４２９１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような衝撃工具用チゼル部材にあっては、衝撃工具本体に比べて質量が大きすぎるとワークに伝わる衝撃力が小さくなってしまうため、前後方向の長さが極端に長いものは使用が困難であった。しかしながら、衝撃工具はワークを破砕するものであり、衝撃工具本体は安全のためにも可能な限りワークから離れた位置に配置されることが望ましい。
【０００５】
そこで本発明は、前後方向に長くなっても衝撃を安定して伝達することのできる衝撃工具用チゼル部材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、衝撃工具に装着され、前記衝撃工具から発生する衝撃力をワークに伝達する衝撃工具用チゼル部材であって、衝撃工具側に配置される第１のチゼル部材と、前記第１のチゼル部材より先端側に離間して配置される第２のチゼル部材とを具備し、前記第１のチゼル部材の先端部と、前記第２のチゼル部材の後端部とにわたって前記第２のチゼル部材の軸線方向を伸縮方向とするコイルバネが外嵌されており、前記第１のチゼル部材と前記第２のチゼル部材とが、当該コイルバネを介して連結されており、前記コイルバネが弾縮して前記第１のチゼル部材の先端と前記第２のチゼル部材の後端とが衝突することによって前記第１のチゼル部材から前記第２のチゼル部材へと前記衝撃力が付与されることを特徴とする衝撃工具用チゼル部材である。
【０００７】
かかる構成にあっては、前記衝撃工具用チゼル部材が前後方向に分割されており、例えば衝撃工具から衝撃を受けた前記第１のチゼル部材が前記第２のチゼル部材に衝突することによってワークのある前側へと衝撃力を伝達していくものである。これにより、瞬間的に衝撃力はまず第１のチゼル部材のみに伝達されて当該第１のチゼル部材のみが動こうとするため、エネルギーロスが少なくなって作業効率が向上する。また、第１のチゼル部材と第２のチゼル部材とが衝突した後は前記コイルバネの反発力によってチゼル部材同士が離開しようとするが、衝撃工具を使用する作業者によって全体がワークに押し付けられるためにコイルバネの反発力は第２のチゼル部材を押す力となる。このコイルバネの反発力を利用することによって一層エネルギーロスが低減される。さらに、コイルバネが全体としての騒音低減効果を奏する。
【発明の効果】
【０００８】
本発明の衝撃工具用チゼル部材は、前後方向に長くなっても衝撃を安定して伝達することができる優れた効果がある。
【図面の簡単な説明】
【０００９】

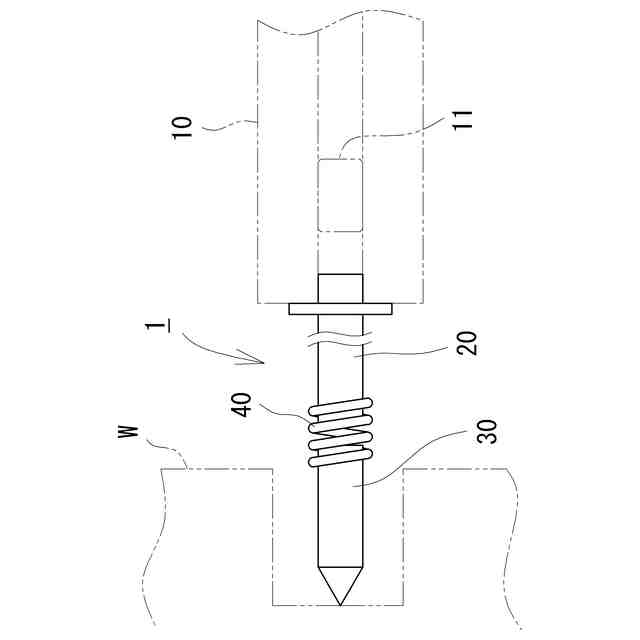

実施例にかかる衝撃工具用チゼル部材の説明図である。

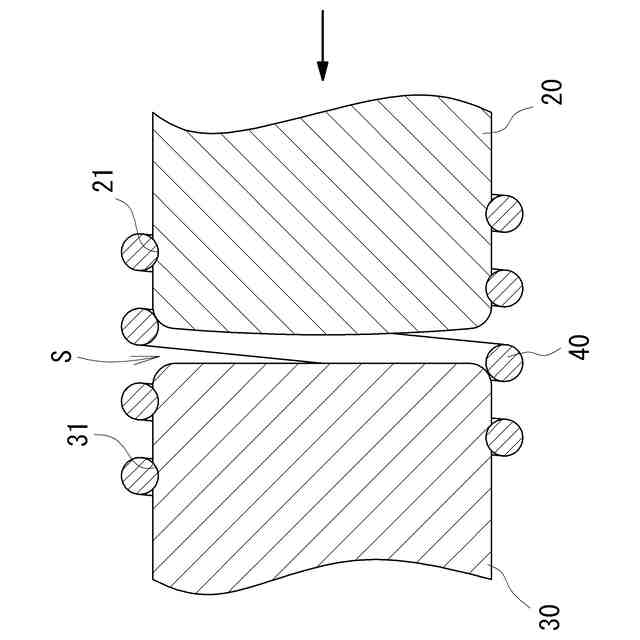

実施例にかかる衝撃工具用チゼル部材の部分拡大側断面図である。

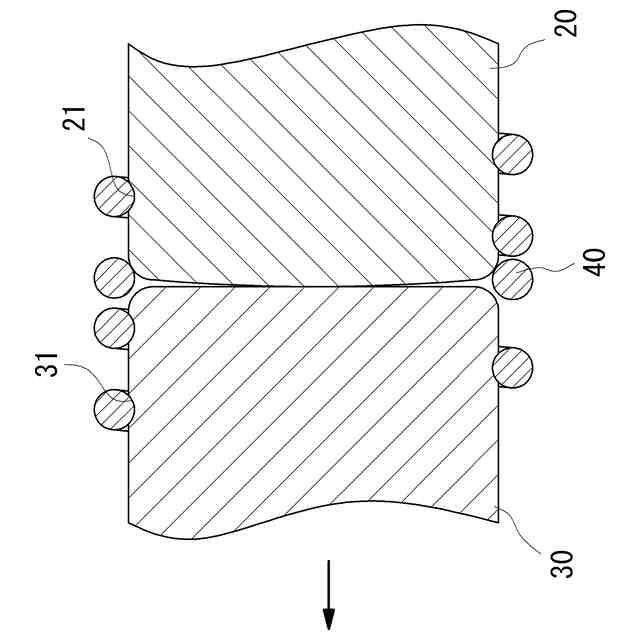

実施例にかかる衝撃工具用チゼル部材の部分拡大側断面図である。

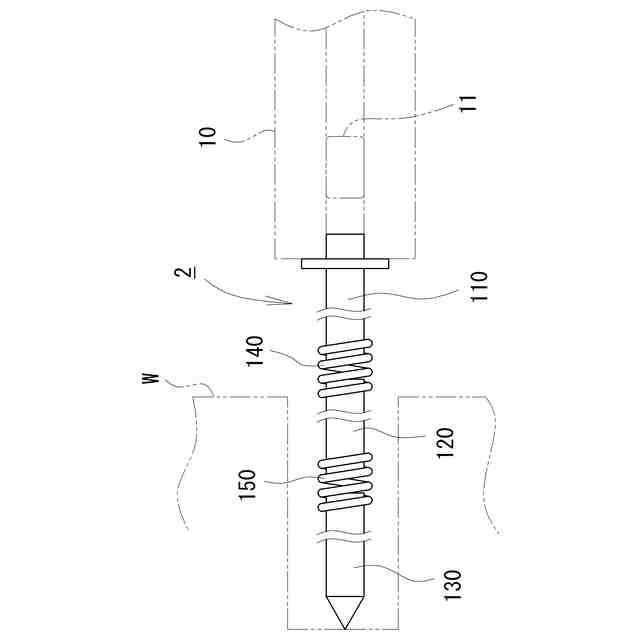

他の実施例にかかる衝撃工具用チゼル部材の説明図である。
【発明を実施するための形態】
【００１０】
本発明の実施形態を実施例に従って説明する。なお本発明は、下記に示す実施例に限定されることはなく、適宜、設計変更が可能である。また便宜上、実施例において前後を規定して説明しているが、これによって本発明が限定されるものではない。
（【００１１】以降は省略されています）
