公開番号2025140514
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039957
出願日2024-03-14
発明の名称ガス漏洩検知システム
出願人岩谷産業株式会社
代理人個人,個人,個人
主分類G01M 3/00 20060101AFI20250919BHJP(測定;試験)
要約【課題】被検ガスを吸引する吸引チューブ内に水が溜まっても除去できるように、また水が溜まって吸引チューブを塞がないようにして、速やかで確実なガス漏洩検知が行えるようにする。
【解決手段】ガス充填装置12に備えられた吸引式のガス検知装置13と、ガス充填装置12の充填ホース14に従属されて被検ガスを導入しガス検知装置13に送る吸引チューブ15を備える。吸引チューブ15の先端の吸引口15aを、充填ホース14の先端のノズル14a部分に保持して、ノズル14a接続部分でのガス漏洩を検知するシステムとする。そして、吸引チューブ15の管壁の少なくとも一部に、吸引口15aから吸引した被検ガスを吸引チューブ15内に通す一方で、外気を導入可能とする導入口15bを形成する。導入口15bからの外気で、吸引チューブ15に浸入して溜まった水を排出する。
【選択図】図1

特許請求の範囲【請求項１】
ガス充填装置に備えられた吸引式のガス検知装置と、前記ガス充填装置の充填ホースに従属されて被検ガスを導入し前記ガス検知装置に送る吸引チューブを備え、前記吸引チューブの先端の吸引口が前記充填ホースの先端のノズル部分に保持されたガス漏洩検知システムであって、
前記吸引チューブの管壁の少なくとも一部に、前記吸引口から吸引した被検ガスを吸引チューブ内に通す一方で、外気を導入可能とする導入口が形成された
ガス漏洩検知システム。
続きを表示（約 480 文字）【請求項２】
前記ガス検知装置における前記吸引チューブの後段にオートドレンが設けられた
請求項１に記載のガス漏洩検知システム。
【請求項３】

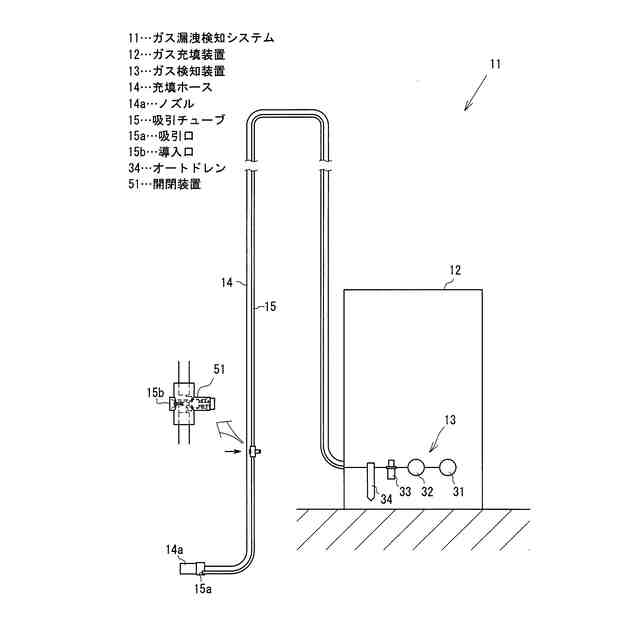

前記導入口に開閉装置が設けられた
請求項１または請求項２に記載のガス漏洩検知システム。
【請求項４】

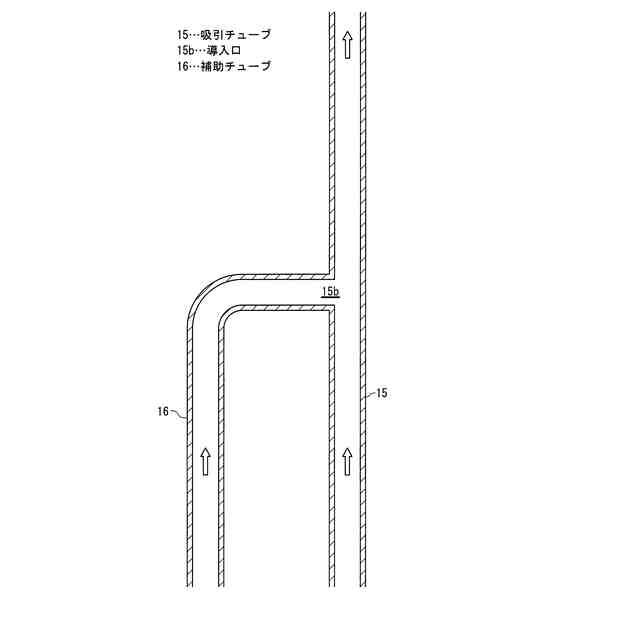

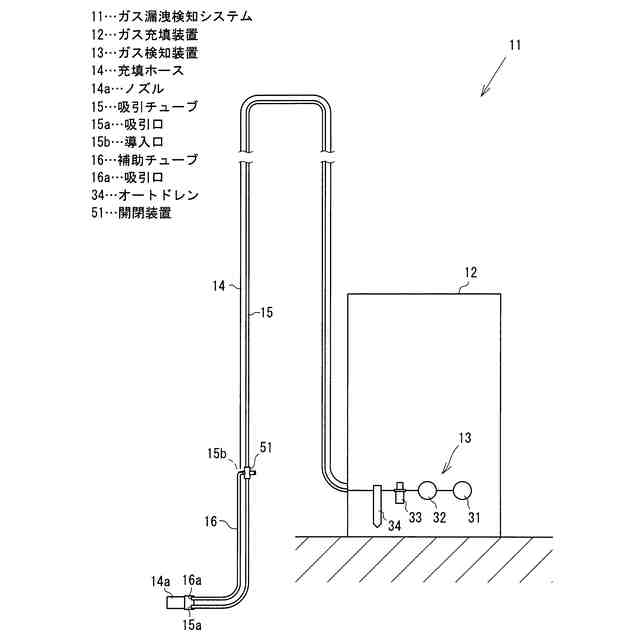

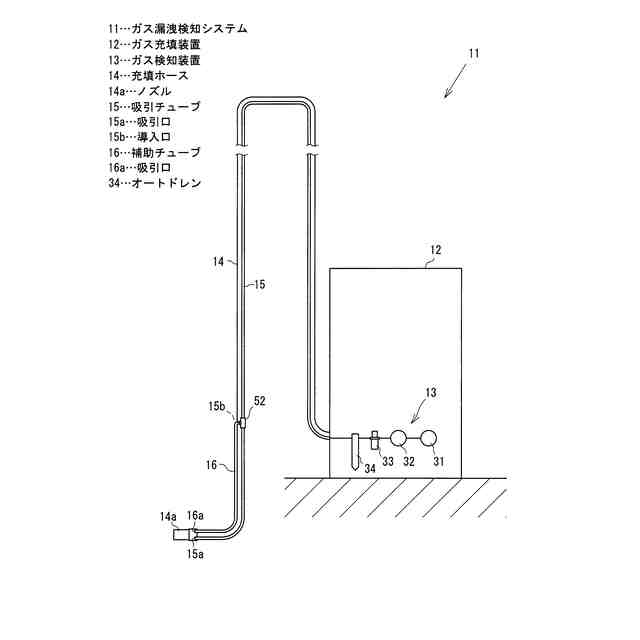

前記導入口に補助チューブが設けられ、補助チューブの先端が前記充填ホースの先端のノズル部分に保持された
請求項１または請求項２に記載のガス漏洩検知システム。
【請求項５】

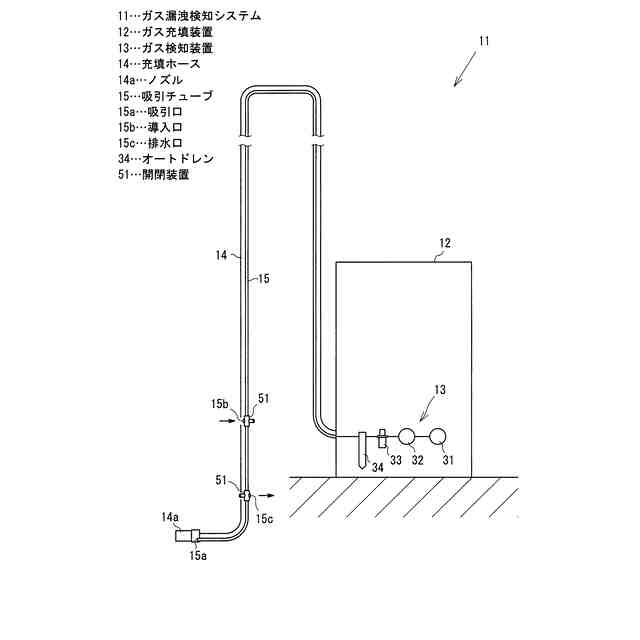

前記吸引チューブにおける前記導入口とは異なる位置に、常態で閉じている排水口が形成された
請求項１または請求項２に記載のガス漏洩検知システム。
【請求項６】

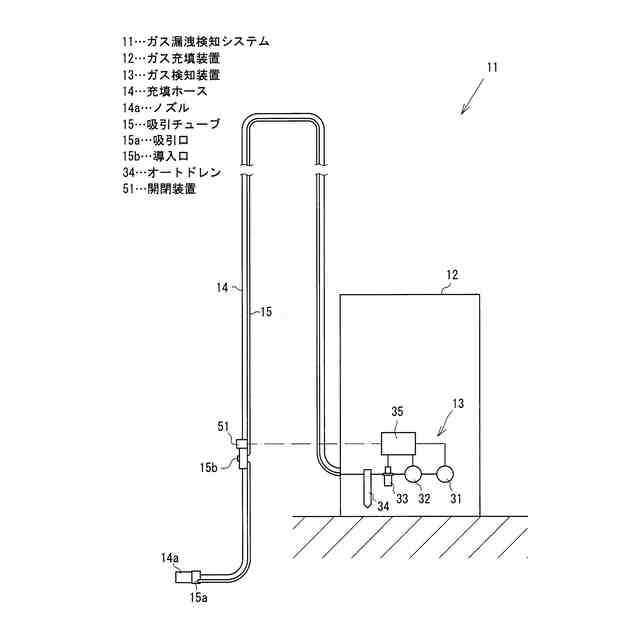

前記ガス検知装置が流量低下検出機能を有するものであり、
前記開閉装置が３ポート電磁弁で構成され、
前記ガス検知装置の制御部において、あらかじめ定められた流量以下となった流量低下が検出されたときに、３ポート電磁弁を開く制御動作を行う
請求項３に記載のガス漏洩検知システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、たとえば水素ガスなどの燃料ガスを充填するための設備に備えられて充填ノズルの接続部分でのガス漏洩を検知するシステムに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
燃料電池自動車に対して水素ガスを充填する水素ステーションでは、ガスの漏洩をいち早く検知するためのガス検知装置が様々な箇所に備えられている。その一つに、ガス充填装置（ディスペンサ）から延びる充填ホースの先端の充填ノズルを充填対象である自動車の充填口に接続した部分での漏洩を検知するものがある。
【０００３】
この漏洩検知には、被検ガスをポンプで吸引する吸引式のガス検知装置が使用される。すなわち、この種のガス検知装置は、被検ガスを吸引するための吸引チューブを有しており、吸引チューブ自体は充填ホースに沿わせて保持され、吸引チューブの先端の吸引口が充填ノズル部分に保持されている。充填中などにおいて吸引チューブを通して吸引された被検ガス中の検知対象ガスが所定濃度以上であれば、警報を発することになる。
【０００４】
吸引式ガス検知装置は、被検ガスを積極的に吸引するが、ガス検知素子に水滴が付着すると、故障その他の不調の原因になりやすい。このため、吸引された被検ガスから水滴を除去するフィルタが備えられている（下記特許文献１参照）。水蒸気を多量に含んだ被検ガス中の水分を除去するドレン除去装置を備えたものも提案されている（下記特許文献２参照）。
【０００５】
このように正確な検知のための対策がなされている。しかし、燃料電池自動車用の水素ステーションとは異なり、たとえば港湾や工事現場などのように水と接しやすい屋外であって、さらにガス充填装置と充填先との間に高低差のある場所で充填する場合には、吸引チューブに水が浸入して溜まってしまう可能性が考えられる。溜まった水の量が多く、まとまってしまうと、水が吸引チューブ内で柱状になって、ガス検知装置の吸引ポンプでは吸引されない栓となってしまう事態が発生する。この場合には、警報を発するべき状態にあったとしても、検知できないことになる。
【先行技術文献】
【特許文献】
【０００６】
特開２００２－５２３０６号公報
特公平８－７１１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
この発明は、吸引チューブ内に水が溜まっても除去できるように、また水が溜まって吸引チューブを塞がないようにして、速やかで確実なガス漏洩検知が行えるようにすることを主な課題とする。
【課題を解決するための手段】
【０００８】
そのために、この発明は、ガス充填装置に備えられた吸引式のガス検知装置と、ガス充填装置の充填ホースに従属されて被検ガスをガス検知装置に送る吸引チューブを備えて、吸引チューブの吸引口を充填ホース先端のノズル部分に保持したガス漏洩検知システムにおいて、次の構成を採用する。
【０００９】
すなわち、吸引チューブの管壁の少なくとも一部に、吸引口から吸引した被検ガスを吸引チューブ内に通す一方で、外気を導入可能とする導入口を形成する。導入口には、導入口を開閉させて必要時にのみ外気を導入する構成とするものと、導入口を延ばして外気のうちの被検ガスを常時導入する構成とするものがある。
【００１０】

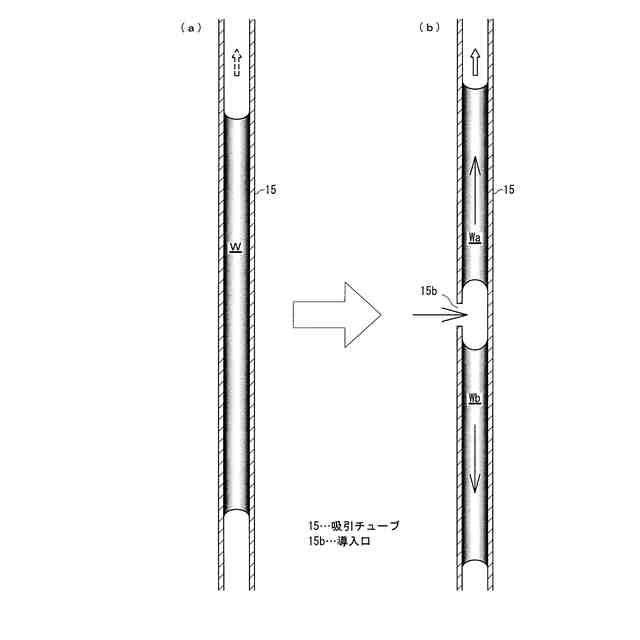

この構成では、導入口を開いて外気を導入する場合には、吸引チューブ内に溜まった水のまとまりを分断して、吸引され、また流下して排出されることを促す。導入口から常時外気を導入する場合には、導入口近傍の被検ガスの流れを維持し、吸引不可能な量の水が溜まることを防止する。
【発明の効果】
（【００１１】以降は省略されています）
