公開番号2025140782
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040360
出願日2024-03-14
発明の名称積層鉄心、及び積層鉄心の製造方法
出願人株式会社メタルアート
代理人個人
主分類H02K 15/02 20250101AFI20250919BHJP(電力の発電,変換,配電)
要約【課題】積層された鉄心片どうしが強固に締結された積層鉄心を提供する。

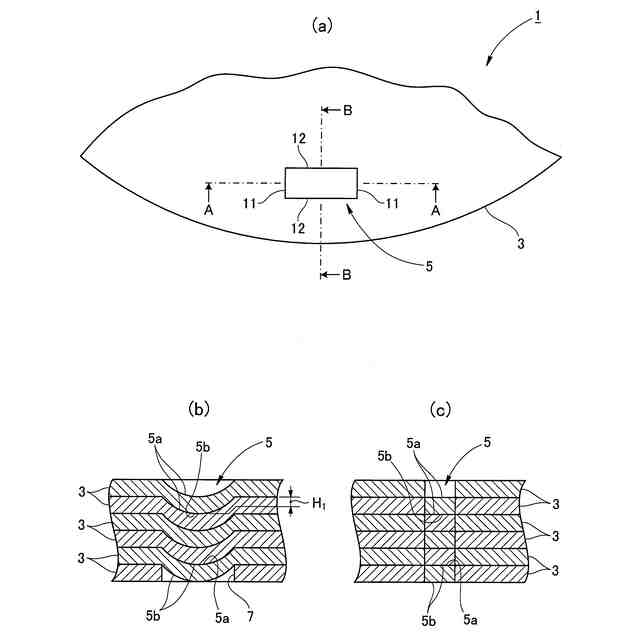

【解決手段】カシメ部5が設けられた板状の鉄心片3を複数備える積層鉄心1であって、複数の鉄心片3は、カシメ部5が嵌合された状態で積層されており、カシメ部5は、鉄心片3の板面に対し垂直な方向から見た輪郭が、向かい合う二辺の組である第一組の対辺11と当該第一組の対辺11と交差し、且つ向かい合う二辺の組である第二組の対辺12とを有し、鉄心片3の板面に対し垂直で、且つ第一組の対辺11と交差する面で切断した断面形状が円弧状であるとともに、鉄心片3の板面に対し垂直で、且つ第二組の対辺12と交差する面で切断した断面形状が直線状であるものとする。
【選択図】図1
特許請求の範囲【請求項１】
カシメ部が設けられた板状の鉄心片を複数備える積層鉄心であって、
複数の前記鉄心片は、前記カシメ部が嵌合された状態で積層されており、
前記カシメ部は、前記鉄心片の板面に対し垂直な方向から見た輪郭が、向かい合う二辺の組である第一組の対辺と当該第一組の対辺と交差し、且つ向かい合う二辺の組である第二組の対辺とを有し、前記鉄心片の板面に対し垂直で、且つ前記第一組の対辺と交差する面で切断した断面形状が円弧状であるとともに、前記鉄心片の板面に対し垂直で、且つ前記第二組の対辺と交差する面で切断した断面形状が直線状である積層鉄心。
続きを表示（約 550 文字）【請求項２】
積層方向に隣接する前記鉄心片の剥離強度が２００Ｎ／ｍｍ以上である請求項１に記載の積層鉄心。
【請求項３】
係合部が設けられた鉄心片を、前記係合部が係合された状態となるように複数積層する積層工程と、

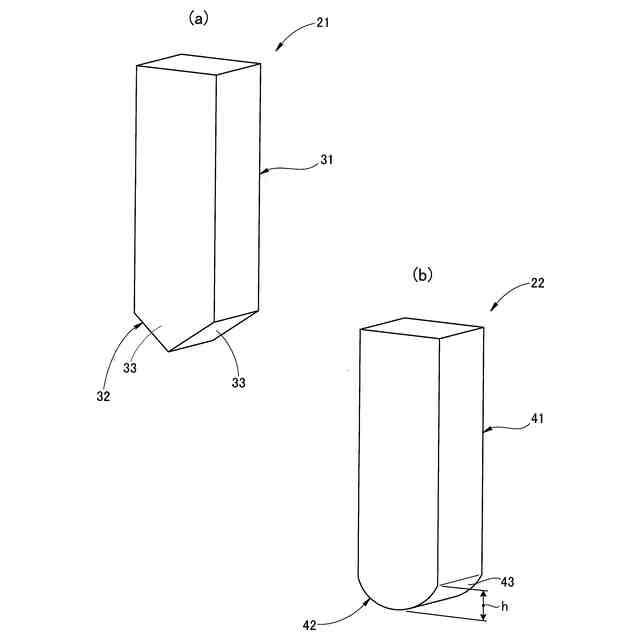

最上層の前記鉄心片の前記係合部にパンチを押圧してカシメ部を形成するカシメ部形成工程と、
を包含し、

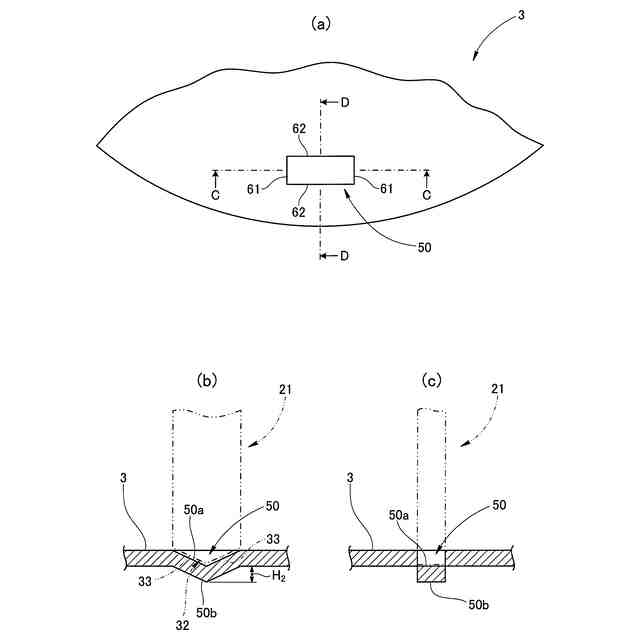

前記係合部は、前記鉄心片の板面に対し垂直な方向から見た輪郭が、向かい合う二辺の組である第一組の対辺と当該第一組の対辺と交差し、且つ向かい合う二辺の組である第二組の対辺とを有し、前記鉄心片の板面に対し垂直で、且つ前記第一組の対辺と交差する面で切断した断面形状がＶ字状であるとともに、前記鉄心片の板面に対し垂直で、且つ前記第二組の対辺と交差する面で切断した断面形状が直線状であり、
前記カシメ部は、前記鉄心片の板面に対し垂直で、且つ前記第一組の対辺と交差する面で切断した断面形状が円弧状であるとともに、前記鉄心片の板面に対し垂直で、且つ前記第二組の対辺と交差する面で切断した断面形状が直線状である積層鉄心の製造方法。
【請求項４】
前記パンチの突出高さが０．３ｍｍ以上である請求項３に記載の積層鉄心の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カシメ部が設けられた板状の鉄心片を複数備える積層鉄心、及び当該積層鉄心の製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、モータの回転子や固定子において用いられる積層鉄心は、カシメ部が設けられた板状の鉄心片を複数備え、カシメ部が嵌合された状態となるように複数の鉄心片を積層することにより製造されている。カシメ部としては、両側に傾斜面を有する、断面形状がＶ字状のものや、逆台形状のものが知られている（例えば、特許文献１及び２を参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭５７－１１８６４０号公報
特開２００１－１９７６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような従来の積層鉄心では、積層方向に隣接する一方（上層）の鉄心片と他方（下層）の鉄心片とにおける傾斜面どうしを当接させて互いのカシメ部が嵌合されている。しかしながら、断面形状がＶ字状又は逆台形状のカシメ部では、傾斜面が急勾配であるので、当接させた傾斜面どうしが干渉し合い、互いのカシメ部の間に隙間が生じる。そのため、カシメ部どうしの締結強度が弱くなり、鉄心片どうしが剥離してしまう虞がある。
【０００５】
本発明は、上記の課題に鑑みてなされたものであり、積層された鉄心片どうしが強固に締結された積層鉄心、及び当該積層鉄心の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための本発明に係る積層鉄心の特徴構成は、
カシメ部が設けられた板状の鉄心片を複数備える積層鉄心であって、
複数の前記鉄心片は、前記カシメ部が嵌合された状態で積層されており、
前記カシメ部は、前記鉄心片の板面に対し垂直な方向から見た輪郭が、向かい合う二辺の組である第一組の対辺と当該第一組の対辺と交差し、且つ向かい合う二辺の組である第二組の対辺とを有し、前記鉄心片の板面に対し垂直で、且つ前記第一組の対辺と交差する面で切断した断面形状が円弧状であるとともに、前記鉄心片の板面に対し垂直で、且つ前記第二組の対辺と交差する面で切断した断面形状が直線状であることにある。
【０００７】
本構成の積層鉄心によれば、カシメ部は、鉄心片の板面に対し垂直で、且つ第一組の対辺と交差する面で切断した断面形状が円弧状であるとともに、鉄心片の板面に対し垂直で、且つ第二組の対辺と交差する面で切断した断面形状が直線状である。このような形状のカシメ部であれば、カシメ部どうしを嵌合させた状態において、互いのカシメ部の構成面が干渉することなく圧着される。従って、積層された鉄心片どうしを強固に締結することができる。
【０００８】
本発明に係る積層鉄心において、
積層方向に隣接する前記鉄心片の剥離強度が２００Ｎ／ｍｍ以上であることが好ましい。
【０００９】
本構成の積層鉄心によれば、積層方向に隣接する鉄心片の剥離強度が２００Ｎ／ｍｍ以上であるので、例えば、当該積層鉄心を電動機に適用した場合、ノイズや振動の増加、コギングの悪化、出力の低下等を未然に防ぐことができる。
【００１０】
次に、上記課題を解決するための本発明に係る積層鉄心の製造方法の特徴構成は、
係合部が設けられた鉄心片を、前記係合部が係合された状態となるように複数積層する積層工程と、
最上層の前記鉄心片の前記係合部にパンチを押圧してカシメ部を形成するカシメ部形成工程と、
を包含し、
前記係合部は、前記鉄心片の板面に対し垂直な方向から見た輪郭が、向かい合う二辺の組である第一組の対辺と当該第一組の対辺と交差し、且つ向かい合う二辺の組である第二組の対辺とを有し、前記鉄心片の板面に対し垂直で、且つ前記第一組の対辺と交差する面で切断した断面形状がＶ字状であるとともに、前記鉄心片の板面に対し垂直で、且つ前記第二組の対辺と交差する面で切断した断面形状が直線状であり、
前記カシメ部は、前記鉄心片の板面に対し垂直で、且つ前記第一組の対辺と交差する面で切断した断面形状が円弧状であるとともに、前記鉄心片の板面に対し垂直で、且つ前記第二組の対辺と交差する面で切断した断面形状が直線状であることにある。
（【００１１】以降は省略されています）
